Groupe de leçons N°17

Dans le groupe de leçons N°17 on va trouver:

Groupe de leçons N°17:

Leçon théorique N°15:

Leçon pratique N°15:

Leçon commerciale N°8:


Leçon théorique N°15

La télégraphie et la téléphonie

+ exercices de révision

Leçon pratique N°15

Montage et câblage du transformateur d'alimentation sur le châssis.

Leçon commerciale N°8

Envoyée par Roger Dufour:

Les devis (suite)

Formulaire N°6

Les condensateurs: formules et applications.

Mes commentaires

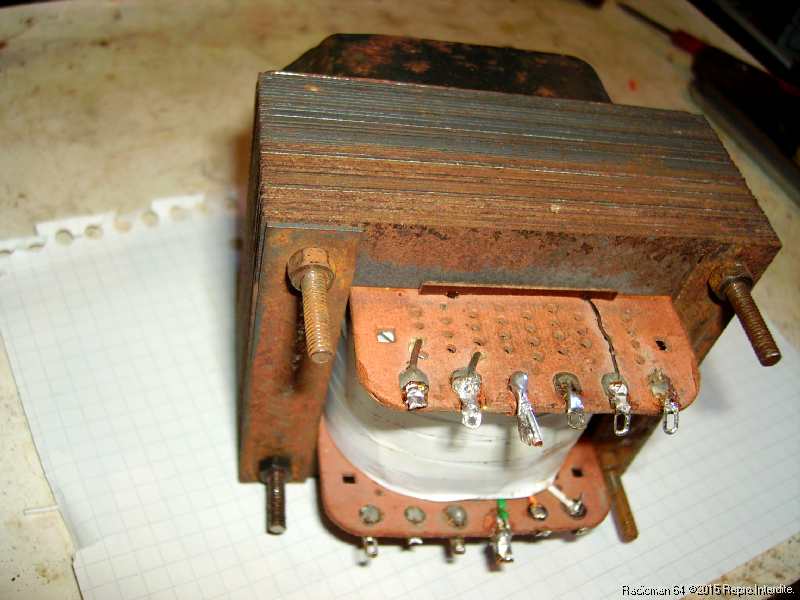

En premier on va finir l'assemblage du transformateur d'alimentation:

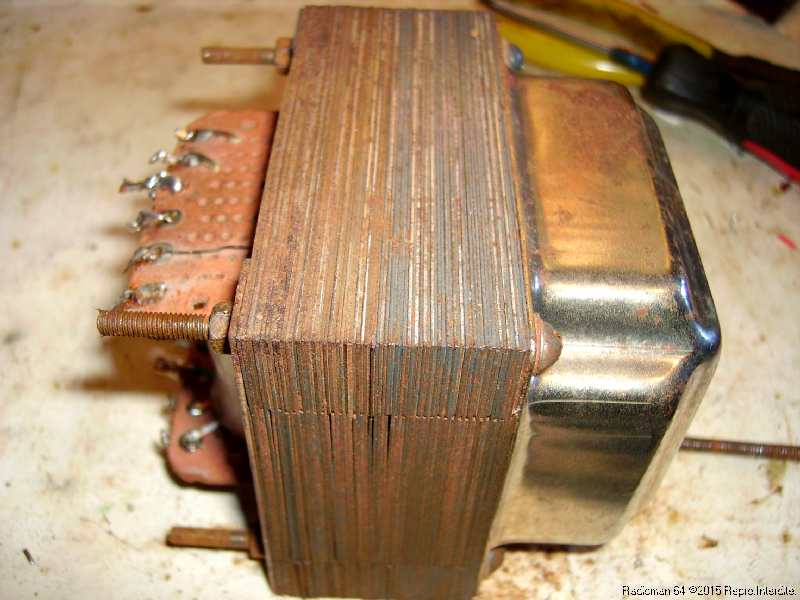

Le capot chromé est vissé dessus...

Les 4 tiges filetées sont bien serrées et mon transfo est prêt!

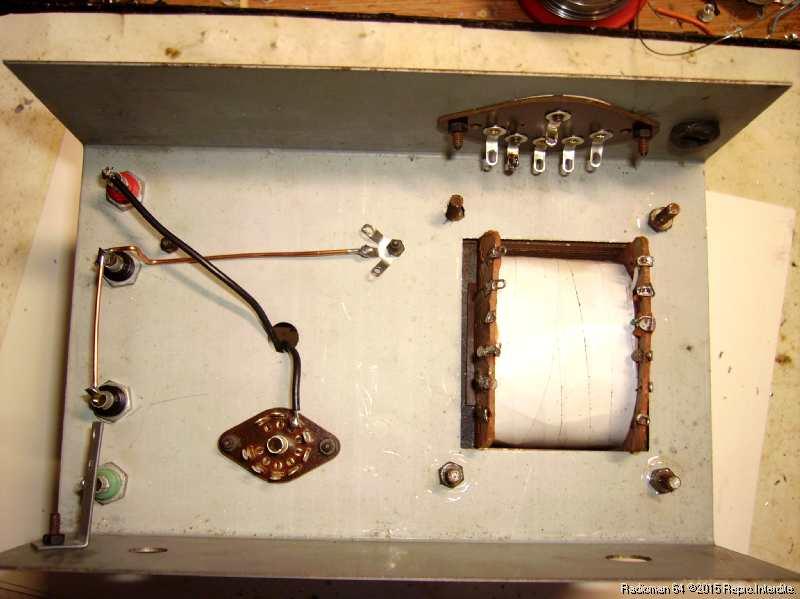

J'ai été obligé d'agrandir légèrement les 4 trous de fixation...

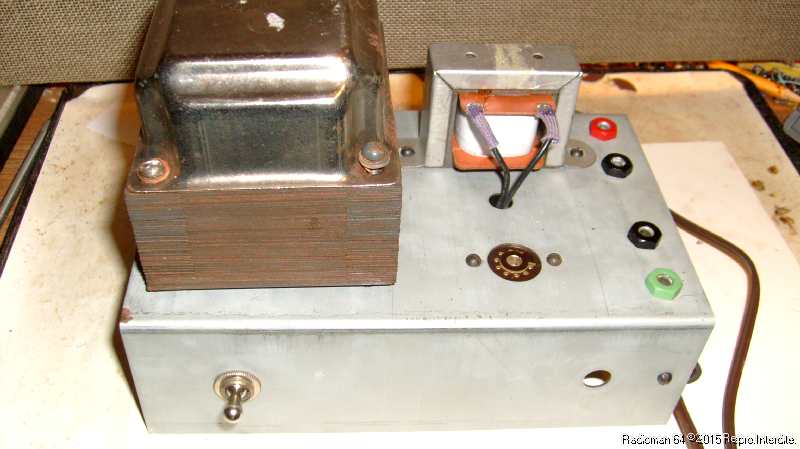

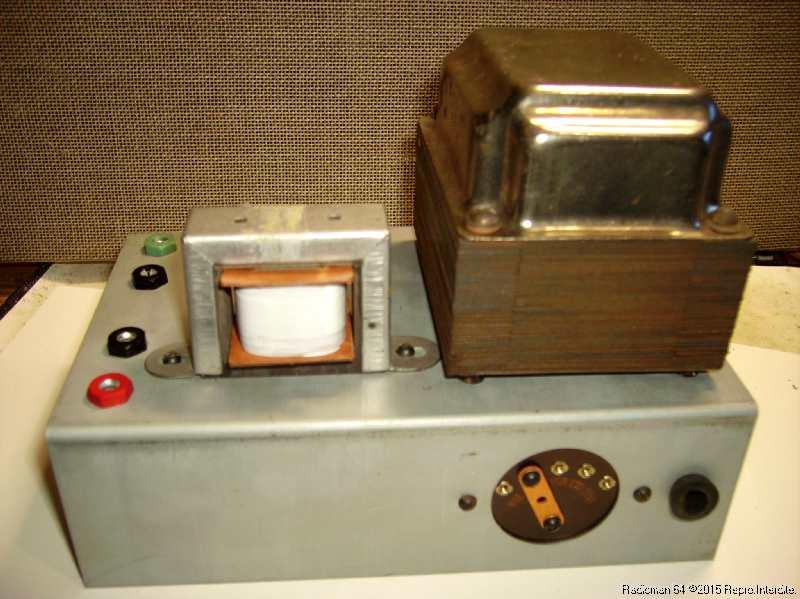

Et voilà l'alimentation avec son transfo en place.

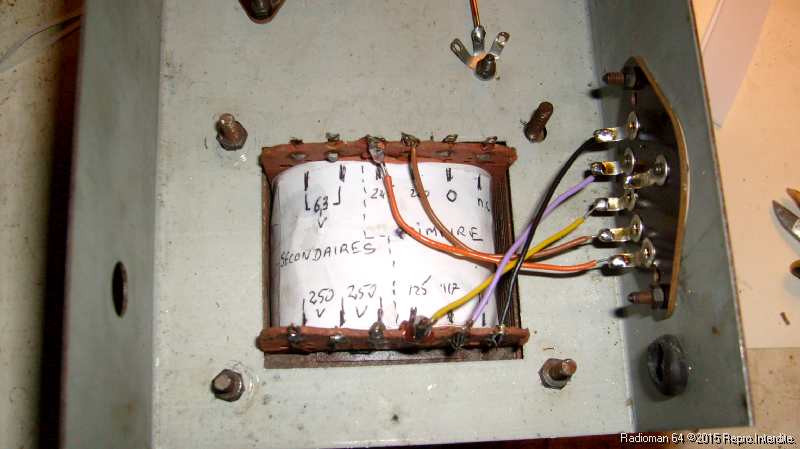

J'ai mis une étiquette pour bien repérer les enroulements et dissocier le primaire (coté secteur) et les secondaires (coté utilisation).

Première phase du câblage:

On branche les cosses du primaire sur le répartiteur de tension vissé sur le coté du châssis.

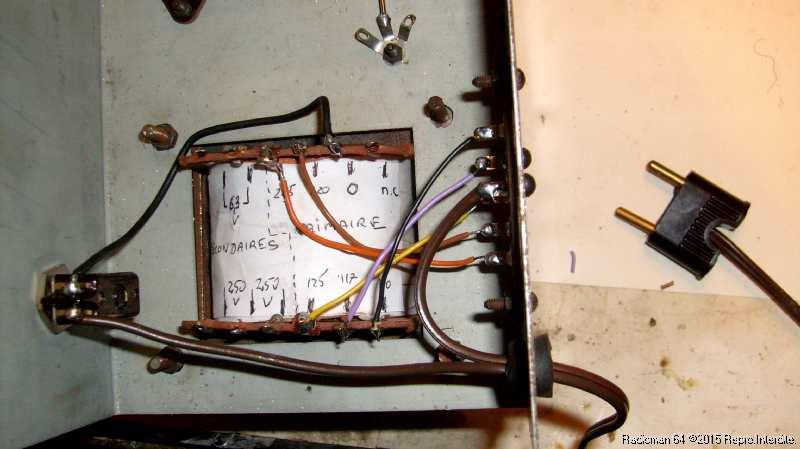

Puis j'ai monté l'interrupteur secteur et le cordon qui va me relier l'alimentation à la prise de courant.

Je peux maintenant tester les enroulements.

Primaire:

245V => OK

220V => OK

127V => OK

117V => OK

110V => OK

Secondaires:

6,3V => OK

2 x 250V => OK

Mon transformateur fonctionne normalement ...La suite du montage de l'alimentation dans la prochaine leçon!

Les autres leçons:

La leçon théorique N°14 nous parle des systèmes de télécommunication:

Le télégraphe, ses différents modèles, leur mise en oeuvre et ses limites.

Puis la téléphonie: systèmes manuels et automatiques.

La leçon commerciale N°8 est encore consacrée aux devis : comment les établir, les personnaliser, ne pas perdre d'argent...

Enfin dans le formulaire N°6 on va retrouver toutes les formules de calcul ayant un rapport avec les condensateurs.

Les exercices de révision sont toujours à la fin de la leçon théorique...

La suite dans le groupe de leçons N°18...  Groupe de leçons N°18
