Groupe de leçons N°15

Le groupe de leçons N° 15 comprends un nouvel envoi de matériel et les leçons suivantes:

Groupe de leçons N°15

Leçon théorique N°13

Leçon pratique N°13

Leçon Commerciale N°7

Formulaires N°5



Leçon théorique N°13

On etudie les différents étages amplificateurs

+ exercices de révision.

Leçon pratique N°13

Construction du transformateur d'alimentation: 1re partie

Leçon commerciale N°7

Envoyée par Roger Dufour:

Comment faire un devis!

Formulaire N°5

Encore des formules à apprendre!

Mes Commentaires:

Tout d'abord le matériel reçu:

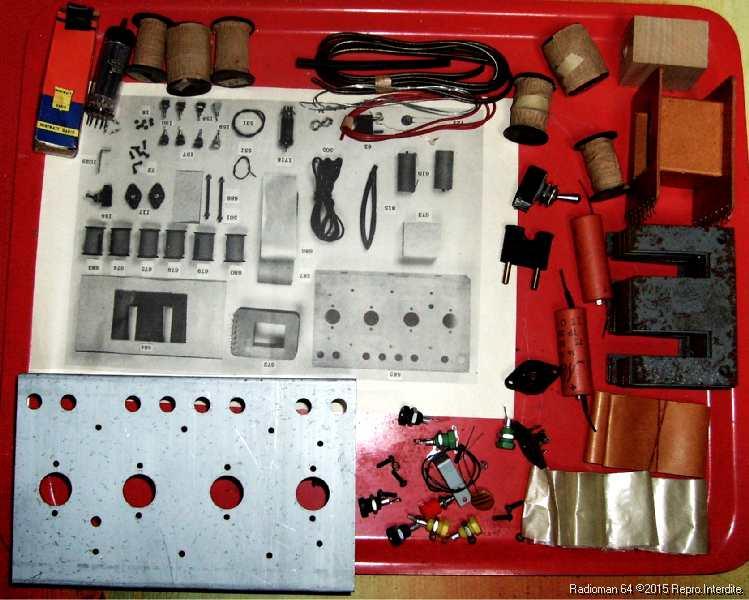

Materiel lecon15

Beaucoup de choses dans cet envoi de matériel:

Tout d'abord tous les éléments pour construire le transformateur d'alimentation, puis un second petit châssis en tôle étamée.

Il y a aussi de nombreux composants:

Douilles bananes, interrupteur, prise, condensateurs chimiques, support de tube, et aussi un tube EZ80 qui va servir pour l'alimentation haute tension.

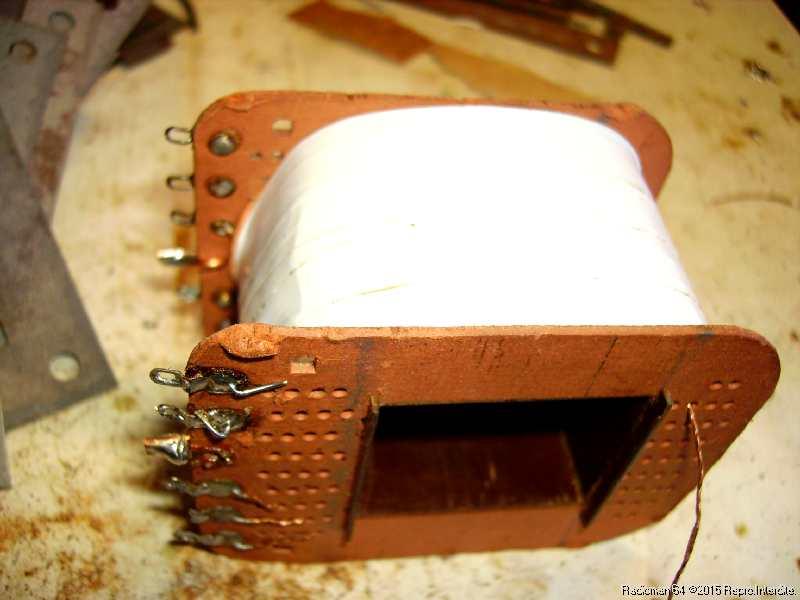

Dans cette leçon commence la fabrication du transformateur d'alimentation, mais, comme indiqué précedemment n'ayant pas la bobineuse je suis parti d'une carcasse déjà bobinée:Imgp0307

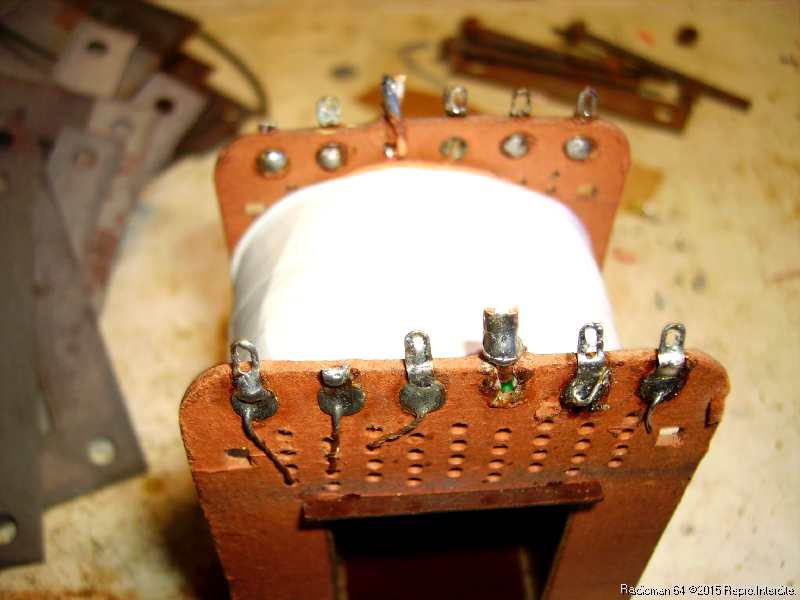

Je l'ai démontée d'un ancien transformateur et j'ai ramené tous les fils du primaire du même coté :Imgp0309

cela afin de me rapprocher le plus possible du modèle proposé par Eurelec.

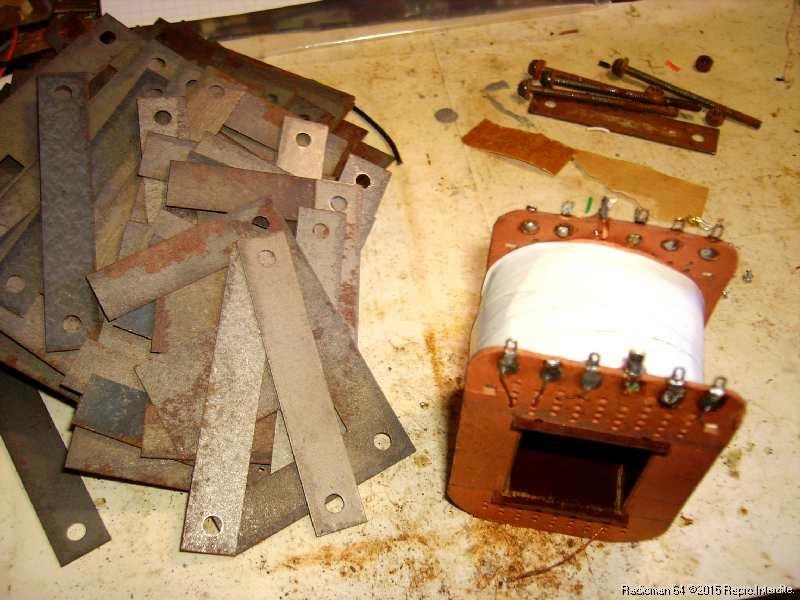

Une couche d'isolant a été enroulée sur le bobinage et toute les sorties seront repérées par la suite!Imgp0306

Mon transfo est prêt , je n'ai plus qu'à remettre les tôles.

Les autres cours:

La leçon théorique N°13 s'interesse aux différents étages amplificateurs:

on va y étudier les amplificateurs HF, amplificateurs BF...etc

La leçon commerciale N° 7 nous explique comment faire un devis pour un client, comment évaluer un tarif horaire,  les bases de calcul proposées sont toujours valables!

Le formulaire N°5 est très intéressant car il regroupe toutes les formules de calcul d'un transformateur de petite puissance.

On n'oubliera pas les exercices de révision proposés dans la leçon théorique et on sera prêt pour le groupe de leçons suivant:

Groupe de leçons N°16





Date de dernière mise à jour : 06/07/2020
