Groupe de leçons N°12

Dans le groupe de leçons N°12 on va trouver:

Groupe de leçons N°12

Leçon théorique N°10

Leçon pratique N°10

Leçon réparations N°5

Schémas N°3

Leçon théorique N°10:

Les collecteurs d'ondes, la prise de terre.

Leçon pratique N°10:

Construction d'une self de filtrage

Leçon de réparations N°5:

Les pannes dans les transformateurs d'alimentation.

Schémas N°3:

Des schémas de récepteurs commerciaux.

Mes commentaires

Dans la leçon pratique N°10 on va construire une self de filtrage:

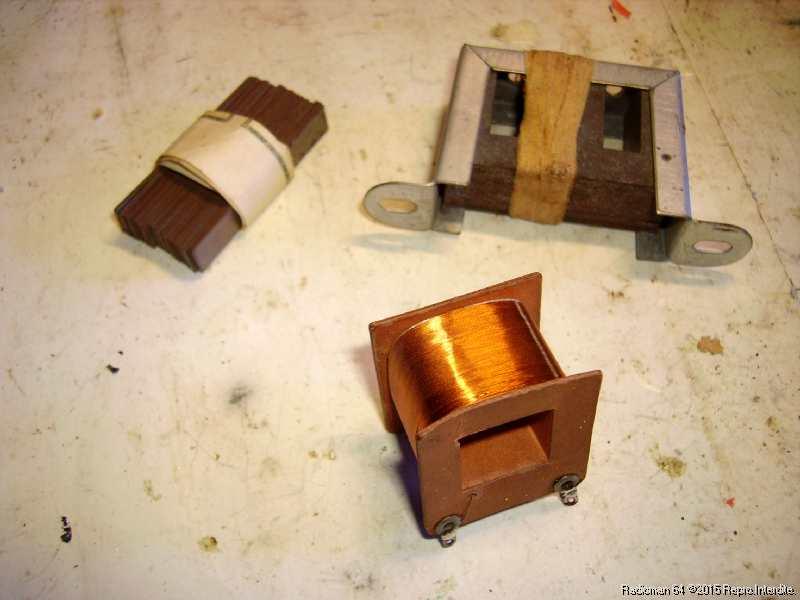

N'ayant pas la possibilité de réaliser le bobinage (voir leçon N°9) j'ai pris un bobinage tout fait:

La carcasse et les tôles qui sont derrière sont ceux fournis dans le matériel du cours.

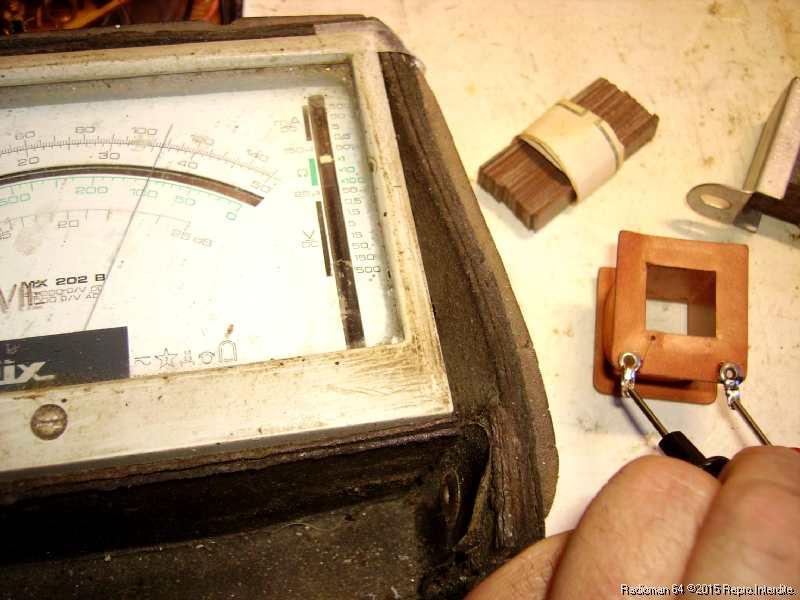

D'après les indications données la résistance du bobinage doit faire environ 80 ohms:

A la mesure, celui que j'ai fait un peu moins de 100 ohms: on va donc s'en contenter!

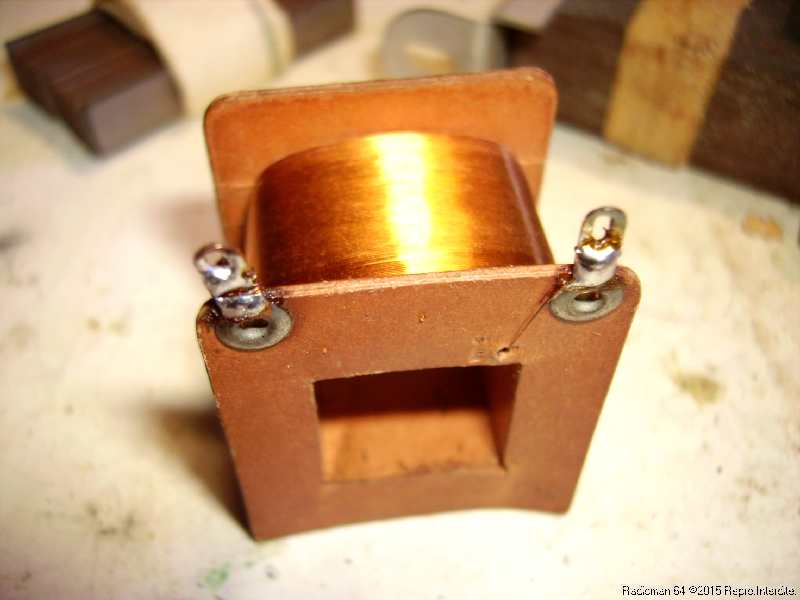

Le fil est soudé sur les deux cosses:

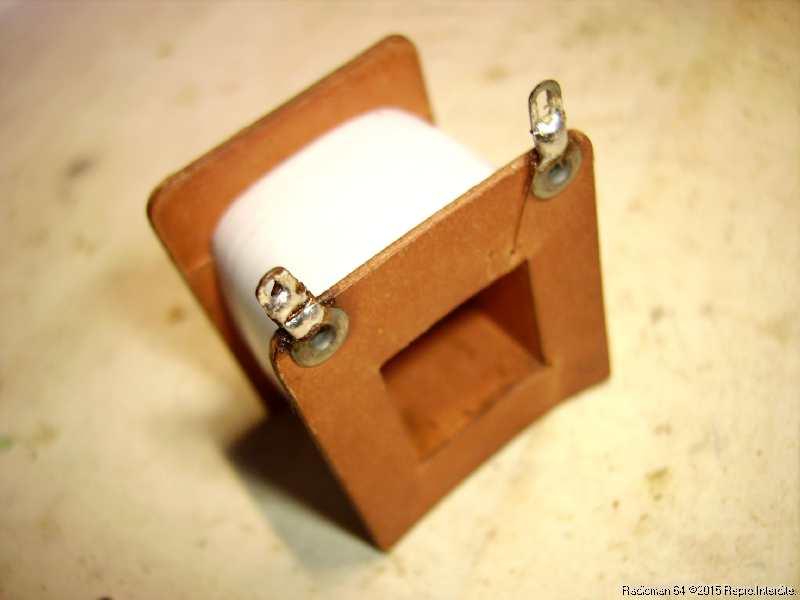

On va le protéger avec un isolant plastique:

Les soudures sont vérifiées, ma self est prête à recevoir les tôles: ce sera le but de la prochaine leçon, en attendant j'ai mis un peu de colle sur le départ et l'arrivée du fil pour bien l'immobiliser.

Les autres lecons:

Leçon théorique N°10:

Cette leçon aborde tous les types de collecteurs d'ondes:

Antennes cadres, filaires, verticales...

La fin de la leçon nous explique comment réaliser une prise de terre convenable.

+ exercices de révision.

Leçon de réparations N°5

Comment diagnostiquer et réparer les transformateurs d'alimentations:

Court-circuit partiel, enroulement coupé ou endommagé.

Démontage et rebobinage.

Schémas N°3

On va trouver dans ce fascicule quelques schémas de récepteurs commerciaux.

Tout cela nous amène au groupe de leçons N°13...
