Groupe de leçons N°10
Avec le groupe de leçons N°10 nous recevons un nouveau colis de matériel!
Ce groupe de leçons comprends:
Groupe de leçons N°10
Leçon théorique N°8:
Leçon Pratique N°8
Leçon Réparations N°4:
Leçon Vocabulaire A:
Mathématiques N°8:
Corrigés de la leçon N°7:
Leçon théorique N°8
Le redressement et le filtrage du courant alternatif
classement des valves
Exercices de révision
Leçon de mathématiques N°8
Envoyée par Jean Marchal:
Cette leçon comprends uniquement la correction des exercices de la leçon N°7 et clôture ainsi le cours.
Leçon pratique N°8
Contrôleur universel (fin du montage), bobineuse.
Lecon de réparations N°4
Pannes dans les circuits HF
Vocabulaire
Le vocabulaire technique: la lettre "A"
Mes commentaires

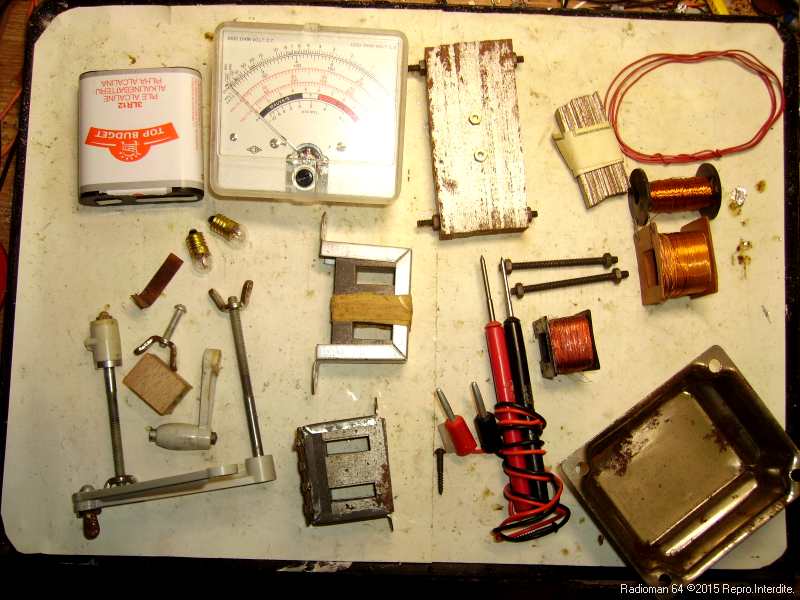

Voyons en premier le matériel reçu dans le colis:
On remarque en premier le galvanomètre du contrôleur, puis ce qui aurais du être une "bobineuse" qui est hélas cassée et incomplète, il y a aussi les deux cordons de mesure pour le contrôleur , diverses carcasses de tole et du fil émaillé...
J'ai rajouté la pile de 4,5V qui va servir pour le contrôleur!

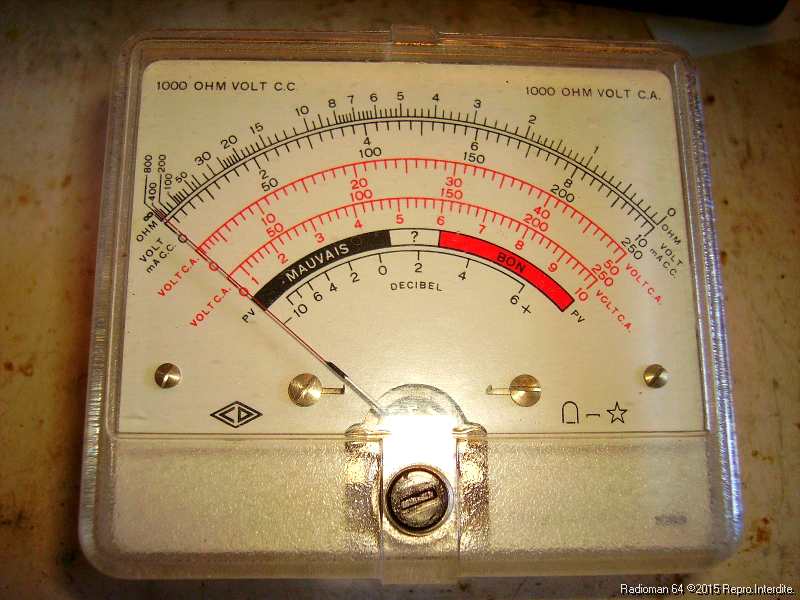

La lecon pratique N°8 s'interesse donc au galvanomètre:
Il a de nombreuses échelles de mesures: toutes les explications nous sont données dans le cours.
On va donc le monter sur la façade:

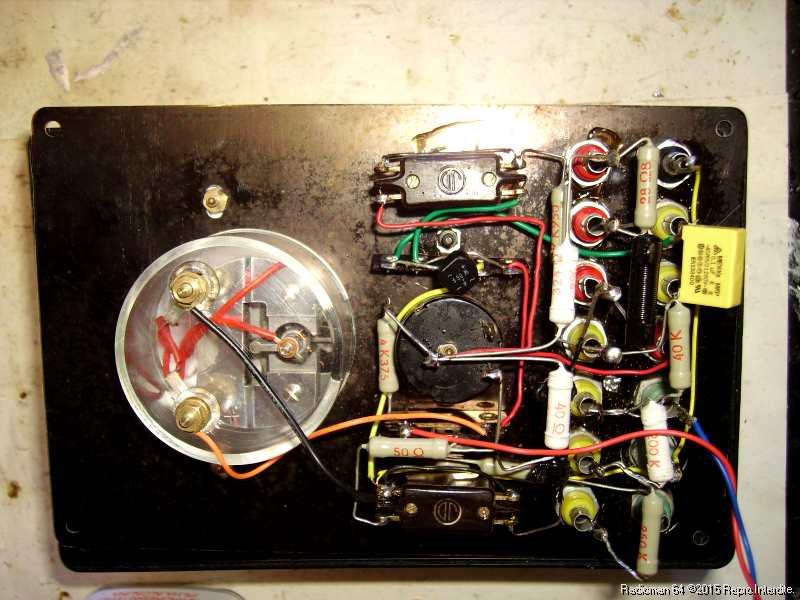

Il est fixé par 2 vis, les deux fils sont branchés en respectant les polarités.

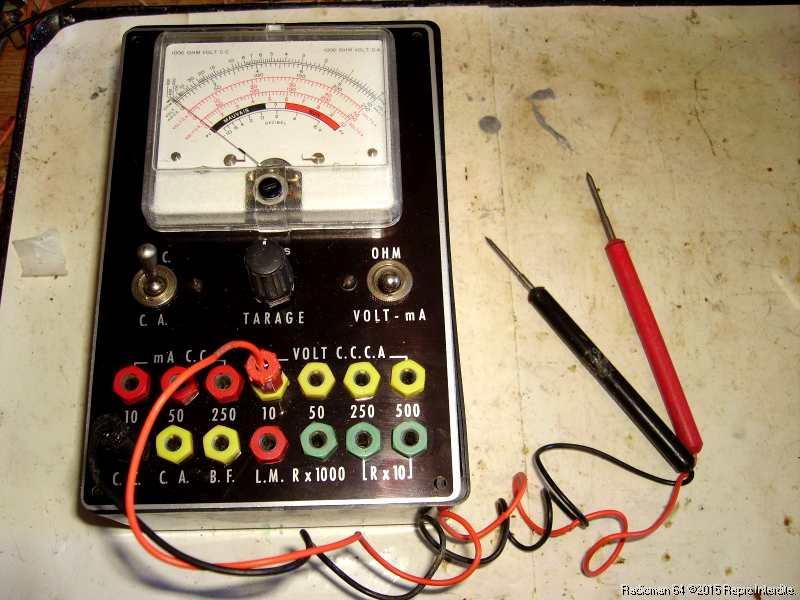

Mon contrôleur universel est maintenant terminé il n'y a plus qu'à brancher la pile de 4,5V sur les fils rouge /bleu.

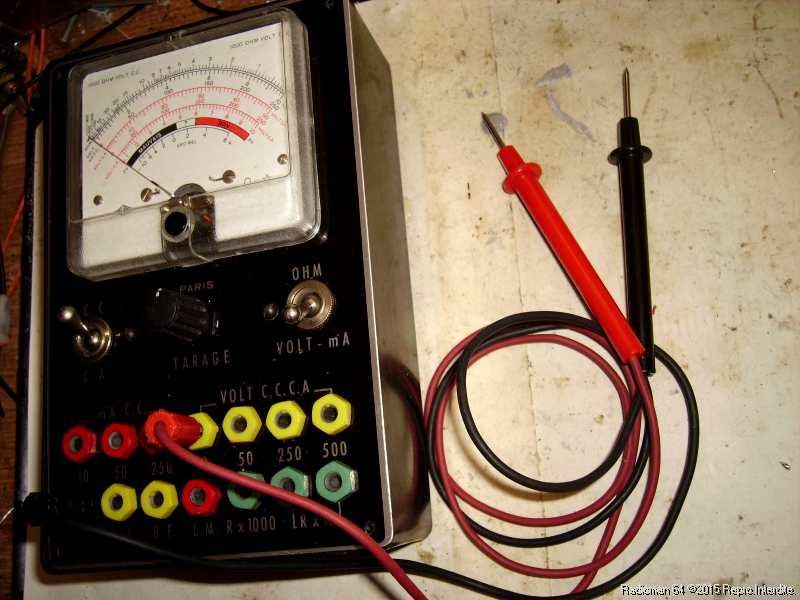

Le voilà avec ses cordons de mesure dont (hélas) l'isolant plastique a durçi avec le temps et il est devenu cassant: je vais donc le remplacer!
Certains ont remarqués que j'ai déjà utilisé le boîtier du contrôleur (qui n'arrive que dans le 5è envoi du matériel): c'est tout simplement pour éviter d'endommager le câblage!
Et voilà deux pointes de touche avec un fil extra souple!
La fin de la leçon étais consacrée à la "Bobineuse"...Hélas la mienne est hors d'usage !
Je ferais donc (pour l'instant) l'impasse sur la partie du cours qui concerne le bobinage des selfs et des transfos!
Les autres cours :
Celui de "Théorie" nous explique en détails les bases du redressement du courant alternatif et nous montre les différents types de valves redresseuses.
Le cours de dépannage aborde les circuits haute fréquence!
A partir de la leçon 10 on va trouver un condensé du vocabulaire technique que nous aurons l'occasion de voir dans les schémas et descriptions:
on commence évidemment par la lettre "A"!
N'oublions pas les exercices de révision et rendez-vous dans le groupe de leçons N°11:
