1- Les lampes résistantes « RADIO-CELSIOR »
Ayant trouvé au fond d’un carton 3 lampes marquées « CELSIOR » et présentant une apparence un peu différente j’ai voulu en savoir un peu plus :
Très peu de documentations existent sur ces lampes fabriquées dans les années 30 par la firme française « RADIO-CELSIOR » .
Il s’agit de lampes comprenant plusieurs filaments de différentes résistances, cela étant calculés pour être mis en série avec les filaments des tubes radio dans un poste tous courants.
Dans ces postes "tous-courants" les filaments de chauffage de toutes les lampes étaient mis en série et cette "chaine" était branchée directement sur l'arrivée secteur!...
Mais la plupart du temps le total des tensions filaments ne faisait pas 110 volts et encore moins 220 V, alors les fabricants ont cherché diverses solutions pour chuter la tension restante :
la première solution était une grosse résistance bobinée, mais ça chauffait beaucoup et prenait de la place, alors sur les petits postes, on a utilisé aussi les "cordons chauffants :
un fil résistant était inséré dans une gaine d'amiante et le tout était introduit dans le cordon secteur du poste...le système était très dangereux car en cas de mauvais contact le cordon pouvait prendre feu...!
Ces lampes sont destinées à remplacer tout cela :
Ici le filament est sous vide, il est en tungstène et la lampe aura une durée de vie très importante.
Les lampes sont calculées avec précision pour un jeu de tubes radio et vont souvent permettre d’alimenter une ou plusieurs lampes cadran.
Certaines lampes résistantes ont aussi un jeu de résistances supplémentaires qui va permettre de faire fonctionner le poste en 110V, 130V, 220V, 240V.
Il a fallu concevoir plusieurs séries de lampes : une pour les tubes radios Américains qui consomment 0,3A, et une pour les tubes Européens qui consomment 0,2 A.
En fonction du poste pour lequel elles sont destinées il existe différents culots et il ne faudra pas les intervertir.

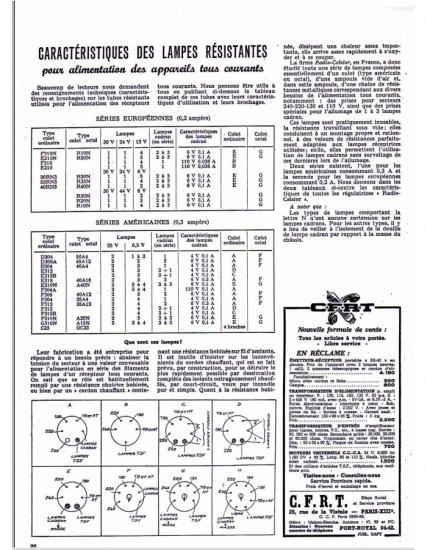

Le tableau ci-dessous trouvé sur internet et provenant d’une ancienne revue récapitule les différents modèles qui ont existé chez Radio-Celsior:
Clik pour agrandir:

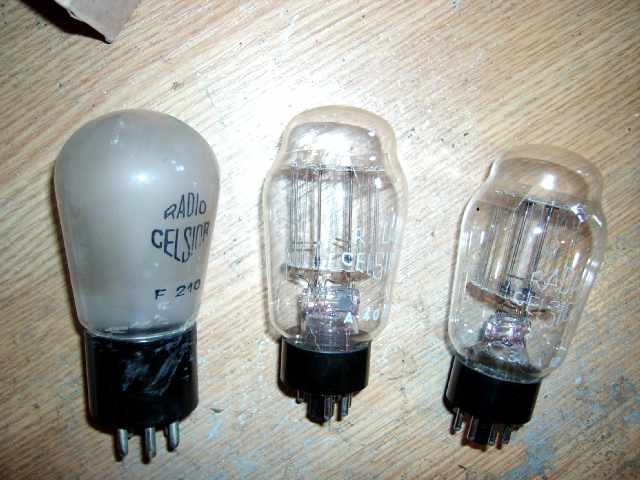

Pour ma part j’ai 3 lampes de ce type, toutes les 3 de marque « RADIO-CELSIOR »
Il y a une F210, une 35A12, et une A40N.
Les deux dernières sont en culot octal standard et la première a un culot 5 broches plus anciens.
On va voir les possibilités de chacune :
F210
Culot 5 broches :
Alimente une « chaîne de lampes » en 30V +24V + 4 lampes en 13V...
La tension restante étant absorbée par la régulatrice!
Prévue aussi pour une lampe cadran de 110V 0,036A
35A12
Alimente une série de lampes américaines : 25V + 25V + 4 lampes en 6,3V + 2 lampes cadran de 6,3V 0,3A
A40N
Elle est un peu similaire à la précédente : 25V + 25V + 3 lampes en 6,3V + 2 lampes cadran 6 ,3 V 0,3A.
On voit bien que les combinaisons de chauffage sont très précises, elles sont calculées pour qu’en usage normal les filaments soit juste porté à l’incandescence, le but n’étant pas d’éclairer la pièce où le poste fonctionne !...

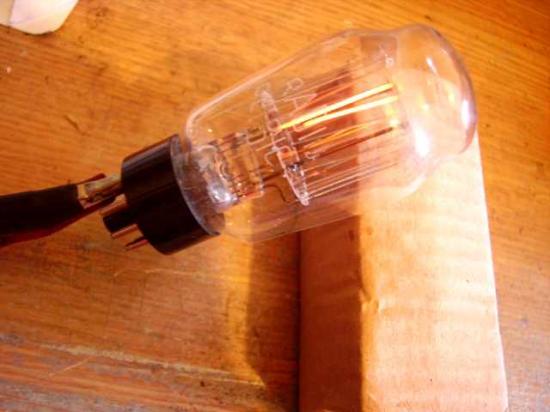

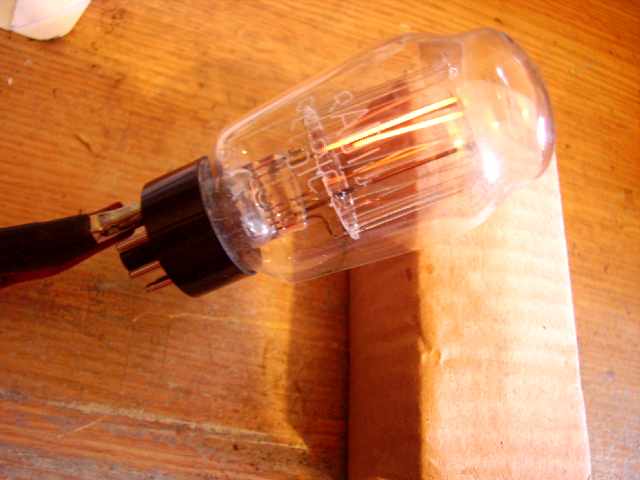

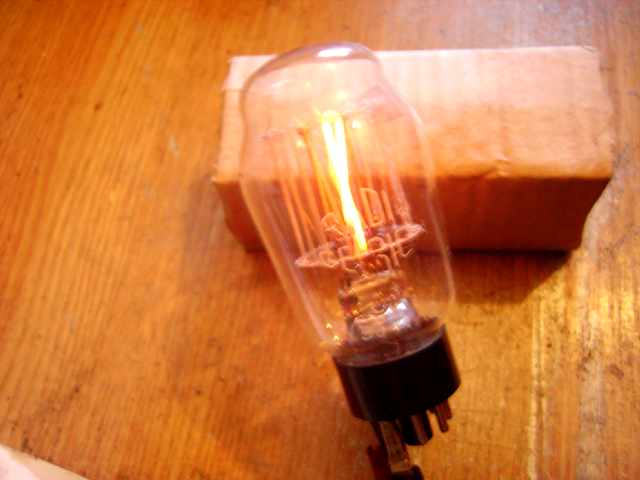

Voici ce que ça donne en les alimentant avec une tension continue d’environ 30V.

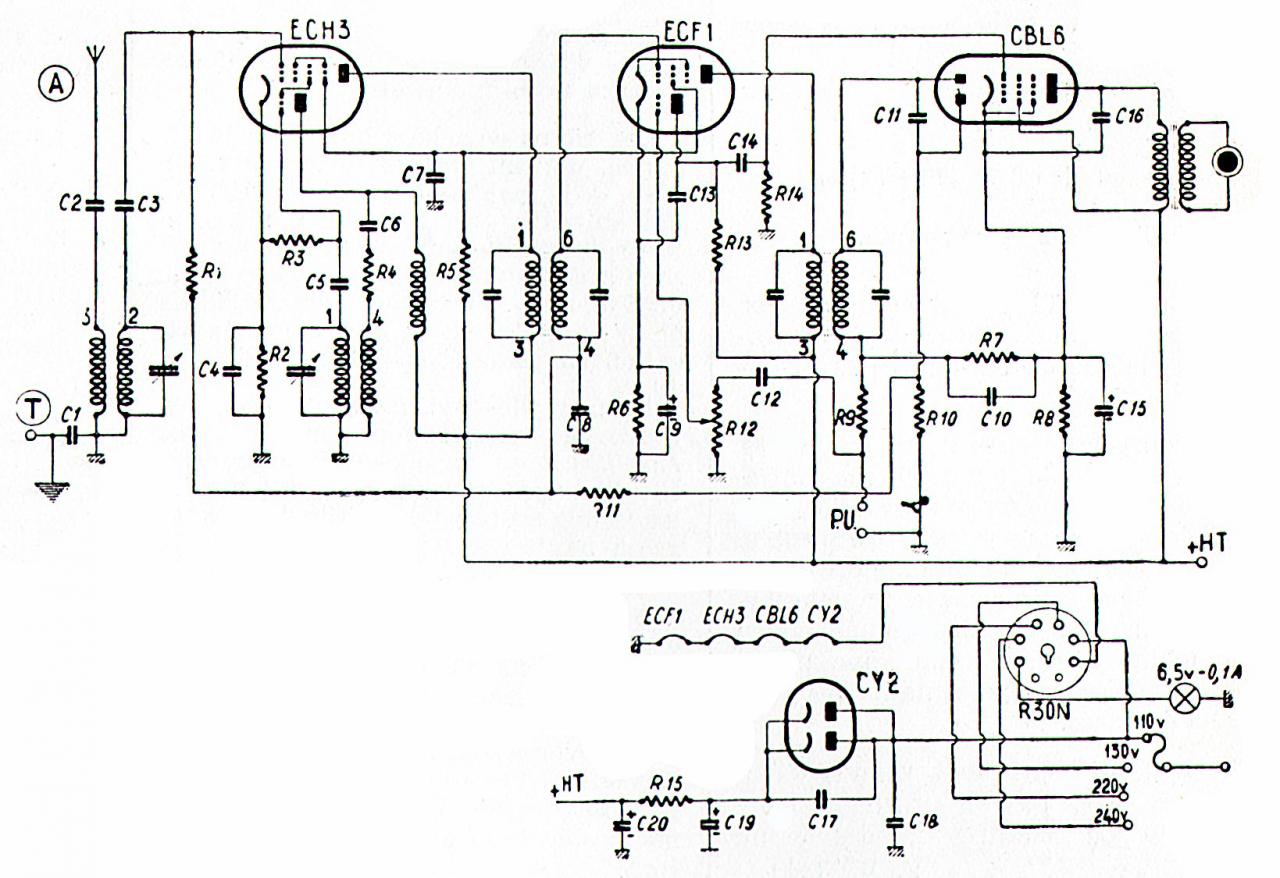

Une fois de plus lles constructeurs n’on pas manqué d’imagination pour améliorer la fiabilité et la sécurité des postes de radio, voici par exemple l'utilisation d'une lampe résistante dans un poste de la fin des années 30:
On utilise une lampe résistante Celsior R30N et le total des filaments des lampes utilisées fait 30 + 24 + 12 + 12 volts et la lampe cadran fait 6,3v 0,1A ...
On remarquera sur le schéma que ce modèle de lampe résistante permet l'utilisation du poste sur les réseaux de 110V à 240V par simple commutation d'une résistance intégrée a la lampe, le 2è pôle du secteur est lui, relié au châssis!
Inconvénient: Le poste reste un "tous-courants" et on a aucune isolation vis-à-vis du réseau...

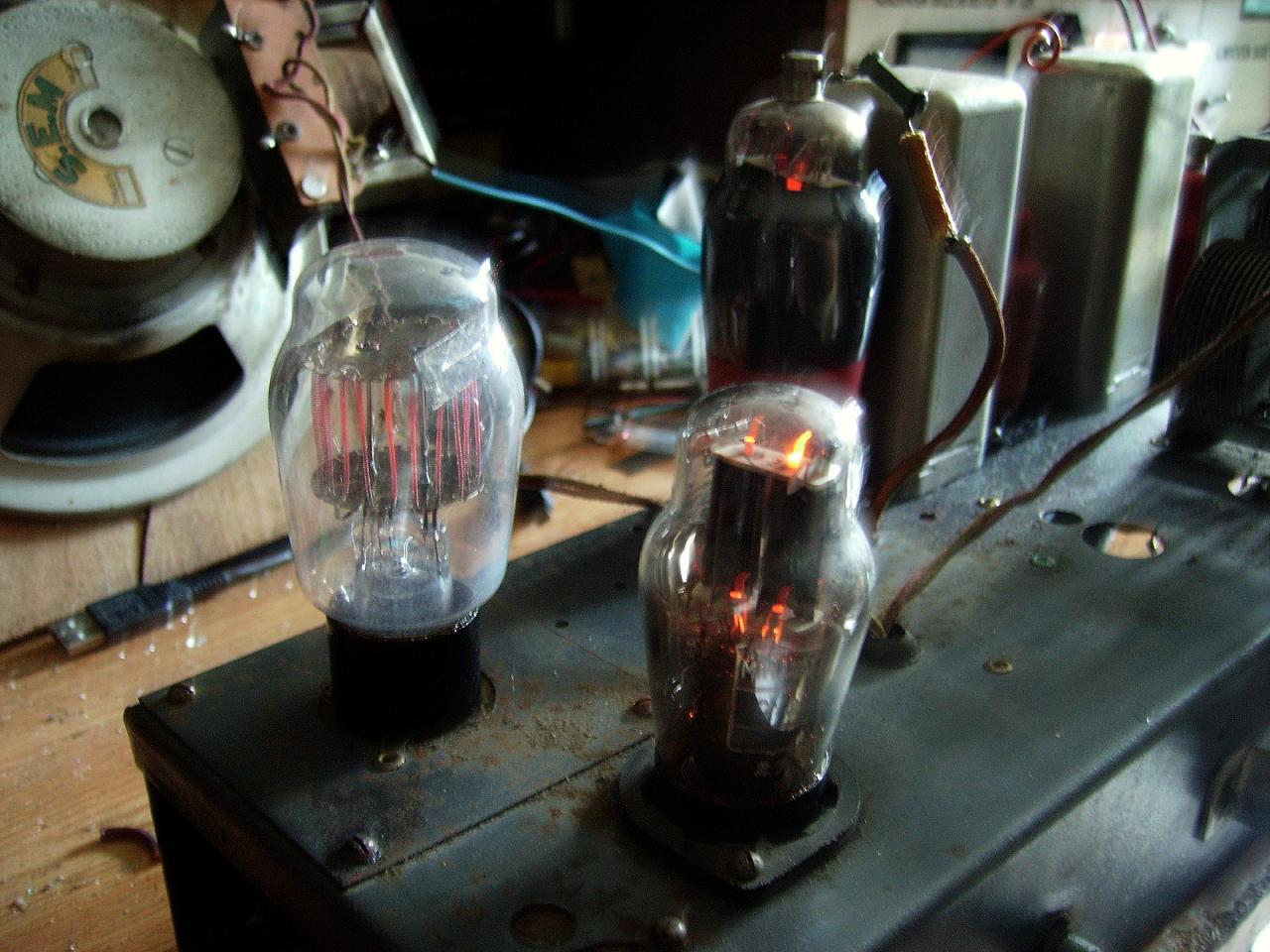

Ci-dessus une "CELSIOR" montée sur un poste LUXON (voir restauration sur le site!)...
2- Les lampes URDOX
Lampe supprimant le courant de pointe au démarrage des postes tous courants.
|
Pour lampes européennes
Courant de chauffage : 200 mA
|
|
Référence No :
|
Chute de
tension en
Volts
|
Type
de
culot
|
|
620v
1120
2020
3620
4520
|
6
12
20
36
45
|
Vis
3 broches
3 broches
3 broches
3 broches
|
|
Pour lampes américaines
Courant de chauffage : 300 mA
|
|
Référence No :
|
Chute de
tension en
Volts
|
Type
de
culot
|
|
930
1230v
1230
1530
2530
3530
4530v
5030v
5530
|
9
12
12
15
25
35
45
50
55
|
3 broches
Vis
3 broches
3 broches
3 broches
3 broches
vis
vis
3 broches
|

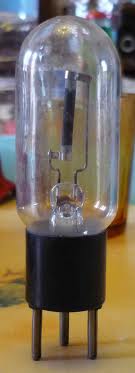

COMPOSITION.-La lampe URDOX est constituée par un bâtonnet de matière spéciale (oxyde d’uranium ).
Celui ci est enferme dans un tube de verre rempli d’un gaz neutre et muni d’un culot a trois broches. Deux de ces broches sont branchées, la troisième sert au guidage.
CARACTERISTIQUES;
L’URDOX a une résistance à froid très élevée. Celle ci baisse progressivement suivant une courbe logarithmique sous l’action de la température de service.
FONCTIONNEMENT:
Lors du branchement d’un poste “tous courants”, le courant de démarrage atteint pendant une fraction de seconde une intensité très élevée. Cette pointe abrége la durée des lampes et des ampoules de cadran et fait souvent griller leurs filaments.
L’URDOX remédie à cet inconvénient en supprimant ce courant de pointe grâce à sa résistance élevée a froid.
L’URDOX conserve en service une certaine résistance qui assure une chute de tension constante permettant la suppression du cordon ou de résistance chauffante. On la branche en série dans le circuit filament des lampes.
3- Tubes régulateurs Fer-Hydrogène
|
Désignation
|
Culot
|
Courant en A
|
Plage de régulation
en volts
|
|
1904
|
Européen 4 broches
|
0,1
|
40 a 80
|
|
1915
|
Européen 4 broches
|
0,24
|
40 a 60
|
|
1926
|
Européen 4 broches
|
0,18
|
Résistance fixe
|
|
1927
|
Européen 4 broches
|
0,18
|
30 a 140
|
|
1928
|
Européen 4 broches
|
0,18
|
100 a 220
|
|
1945
|
Européen 4 broches
|
spécial
|
|
C1
|
Européen
|
0,2
|
80- a 200
|
|
C8
|
-
|
spécial
|
|
C9
|
-
|
spécial
|
|
C10
|
Européen
|
0,2
|
35 100
|
|
C12
|
Européen
|
0,2
|
Entre F1 et F2 80 a 200
Entre F1 et PM 35 a 100
|
La lampe fer hydrogène est une CTP destinée a réguler la tension HT des postes tout courant .
elle se présente sous la forme d'un fin filament de fer (coefficient de température positif très important) dans une atmosphère d'hydrogène qui le protège et par sa forte conductivité thermique augmente encore l'effet du coefficient de température.
On peut effectivement à défaut la remplacer par une simple lampe a filament tungstène de la bonne puissance mais l'effet de régulation est moindre.
D’après un article de M.Mur (forum Radiofil)

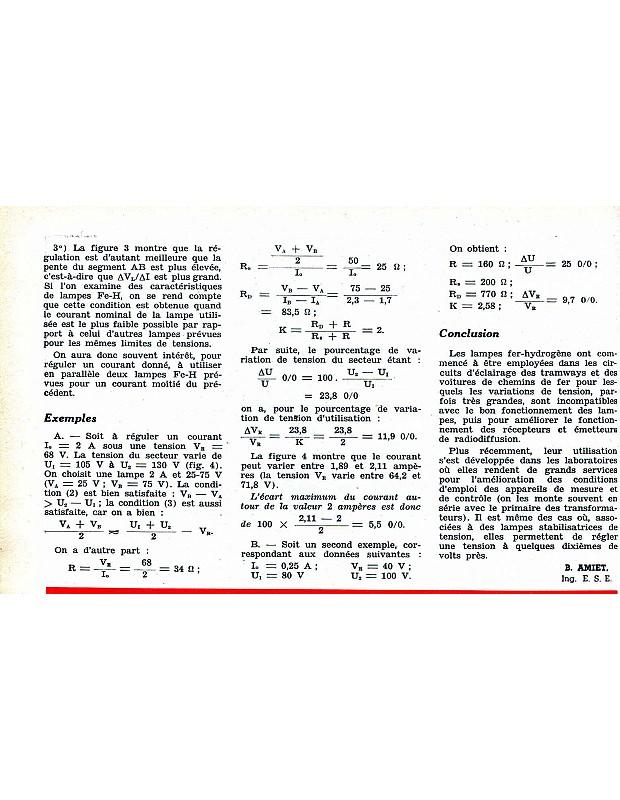

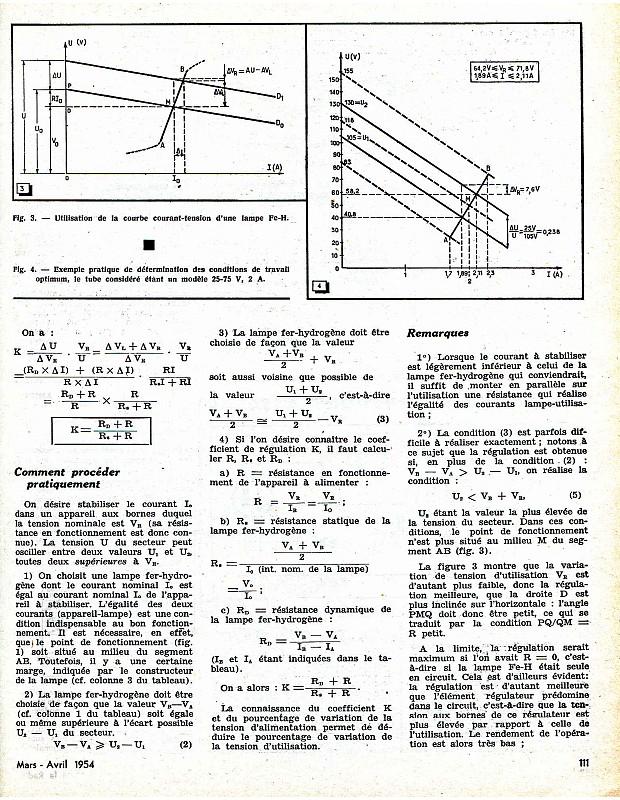

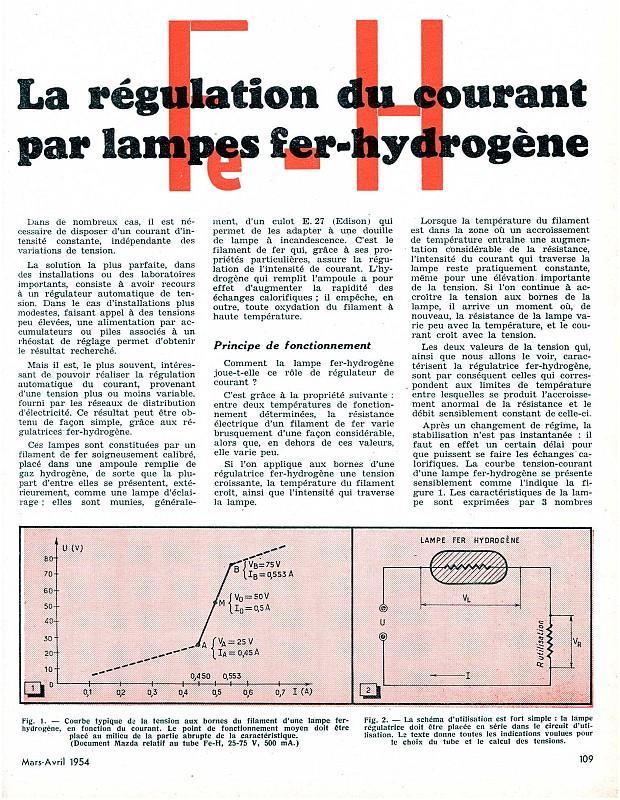

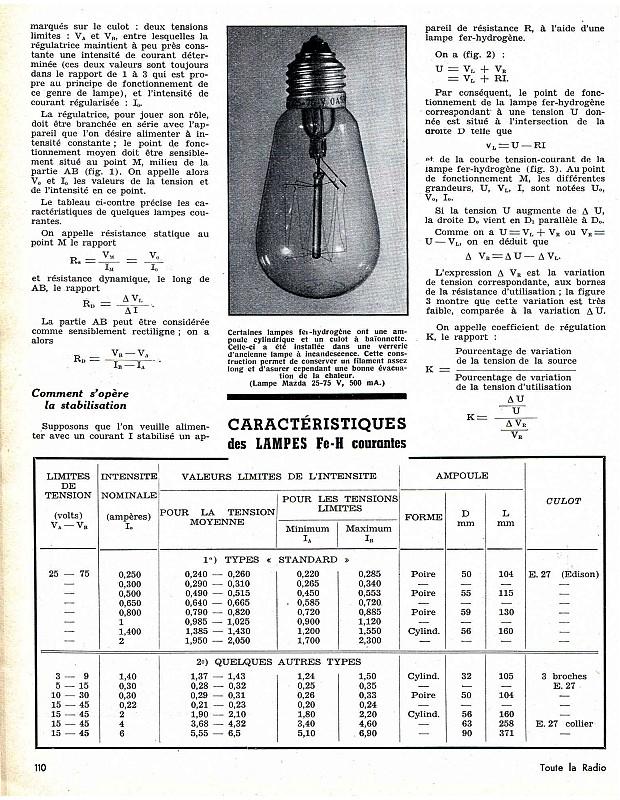

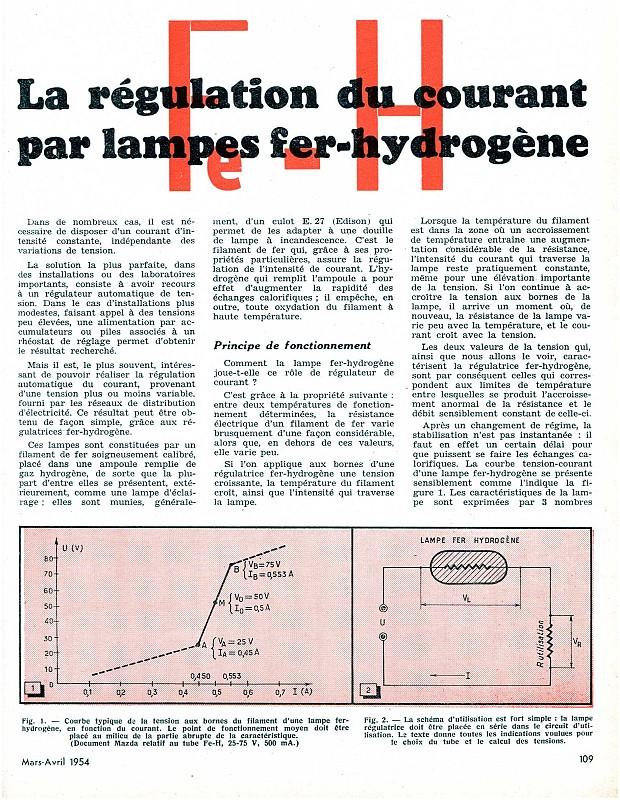

Un article de la revue "toute la radio" de mars 1954:



(merci à
(Merci à mark du site retronik.fr pour le scan de la revue !)
En conclusion on remarquera que chacune de ces lampes possède une fonction bien précise et ne peuvent en aucun cas être permutées !
