Générateur HF EURELEC 412

Voici le troisième appareil reçu cet été 2018 :

il s'agit d'un générateur HF Hétérodyne EURELEC Mod.412

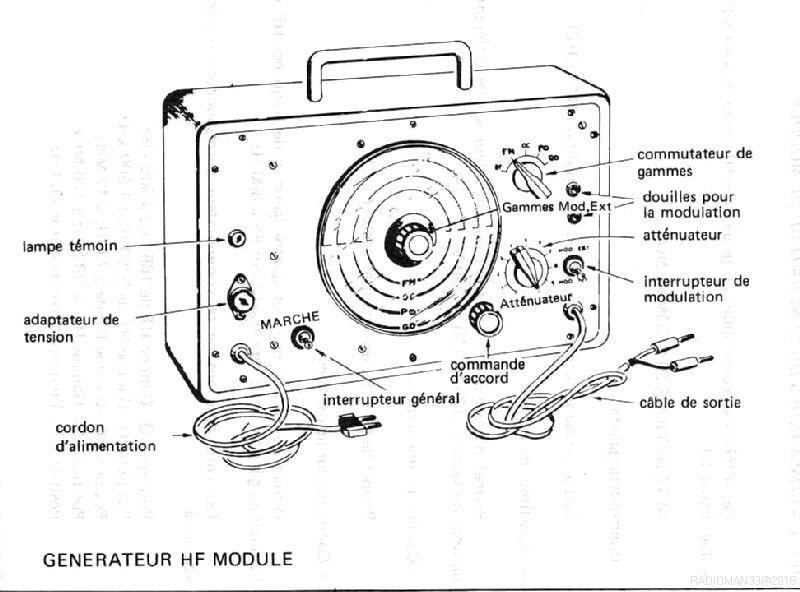

Cet appareil était vendu en kit dans les années 70 et bénéficiait d'une conception assez élaborée pour l'époque.Face avant

Cette illustration permet de voir les principales commandes.

Il est destiné à la mise au point et à l'alignement des récepteurs radio : tout cela est expliqué ici :

=> L'ALIGNEMENT DES POSTES DE TSF

L'appareil permet de générer un signal en onde pure ou modulée dans les bandes GO, PO, OC, et FM.

Il n'est pas d'une très grande précision mais cela suffit largement pour les besoins de l'amateur radio.

Celui que j'ai est en très bon état:

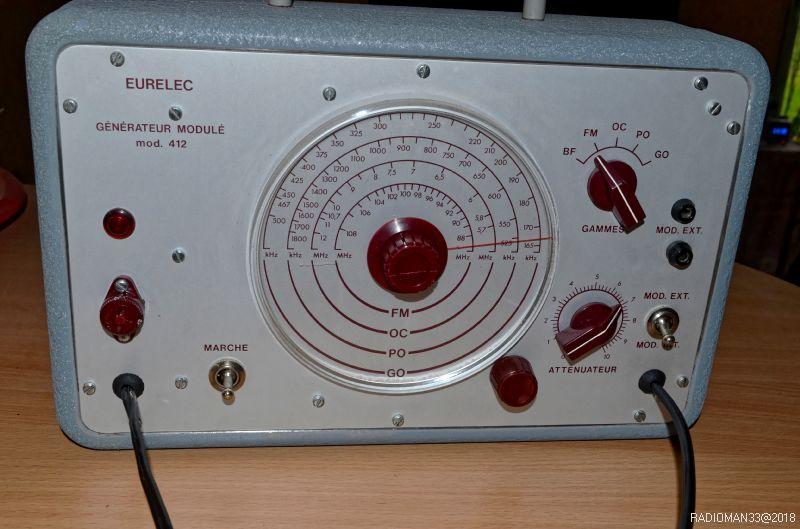

Dsc 0212 dxo

Pas la moindre rayure sur la face avant en alu brossé, il est monté dans un coffret gris granité d'un bel effet !

Toutes les commandes et les prises sont sur le devant ce qui permet de l'encastrer facilement.

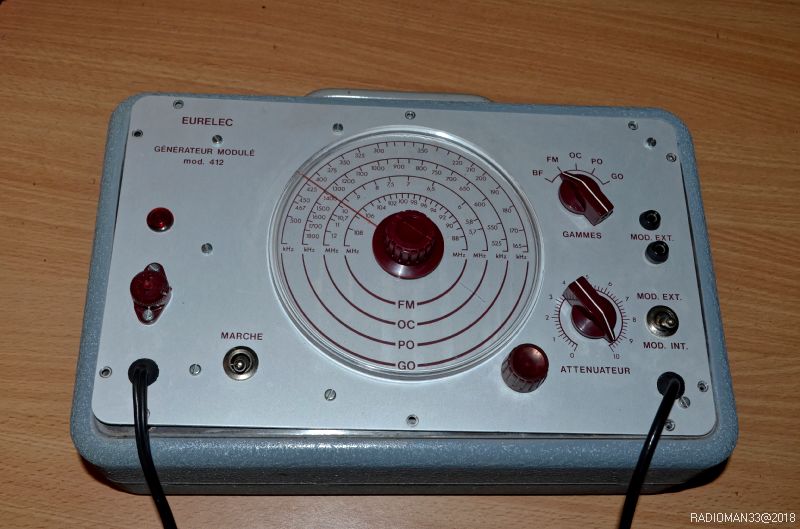

Je disais plus haut que cet appareil est vendu en kit, alors voyons si celui qui l'a monté a fait du bon travail:

Dsc 0187 dxo

Une dizaine de vis à défaire et la façade se déboite...

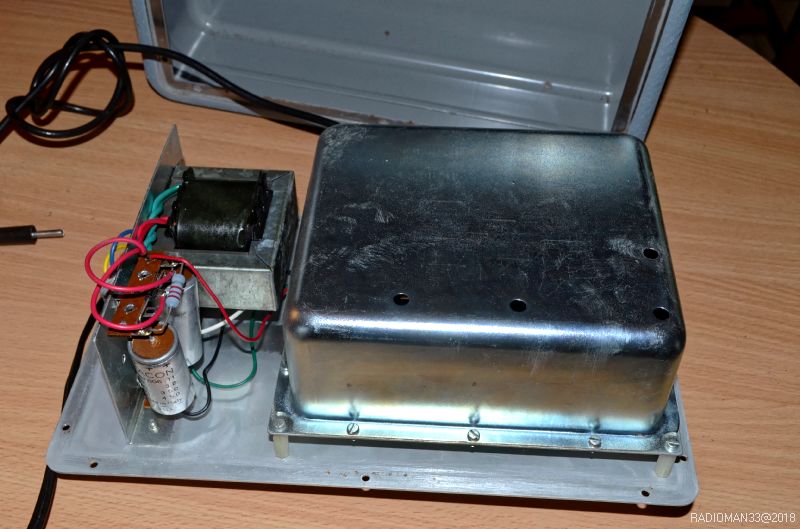

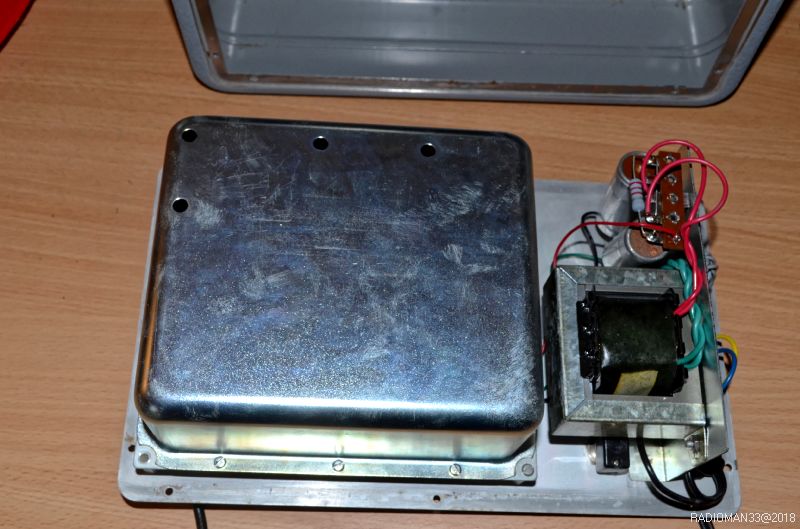

Dsc 0189 dxoA droite le transformateur d'alimentation, l'ensemble des circuits du générateur est emprisonné sous un blindage métallique...Dsc 0192 dxo C'est du costaud, et cela permet un équilibre de température pour limiter la dérive en fréquence.

Encore une douzaine de vis à enlever pour voir ce qui se trouve sous le blindage :

Dsc 0196 dxo

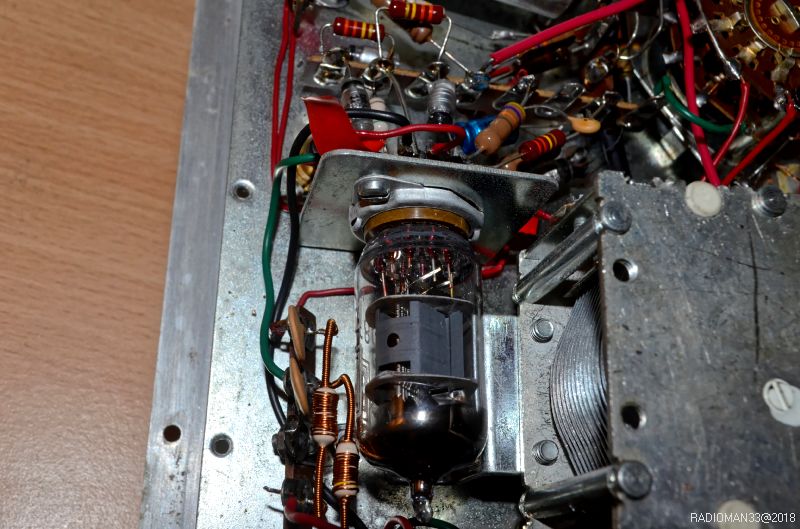

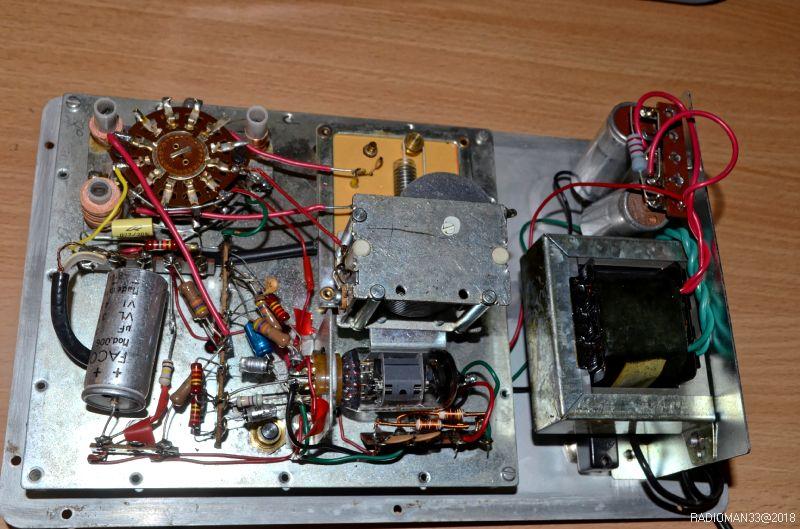

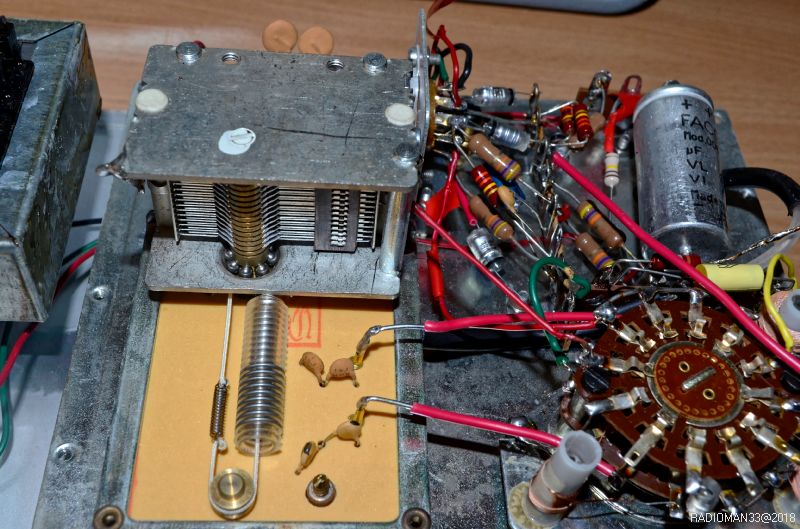

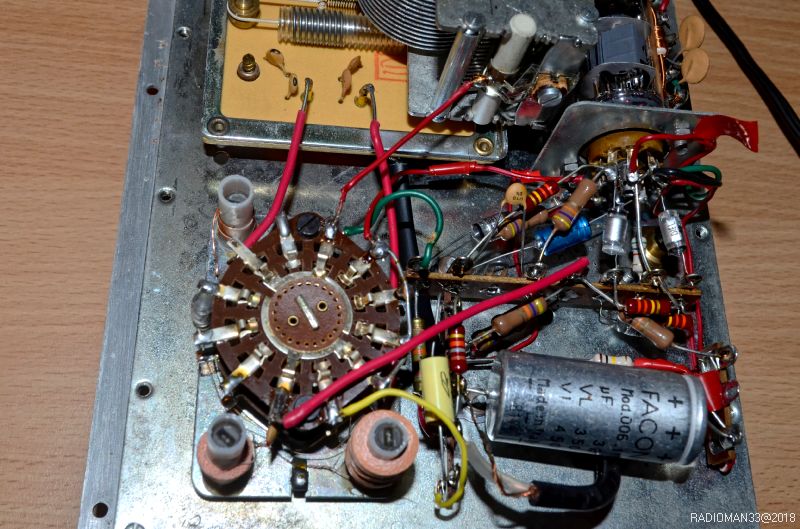

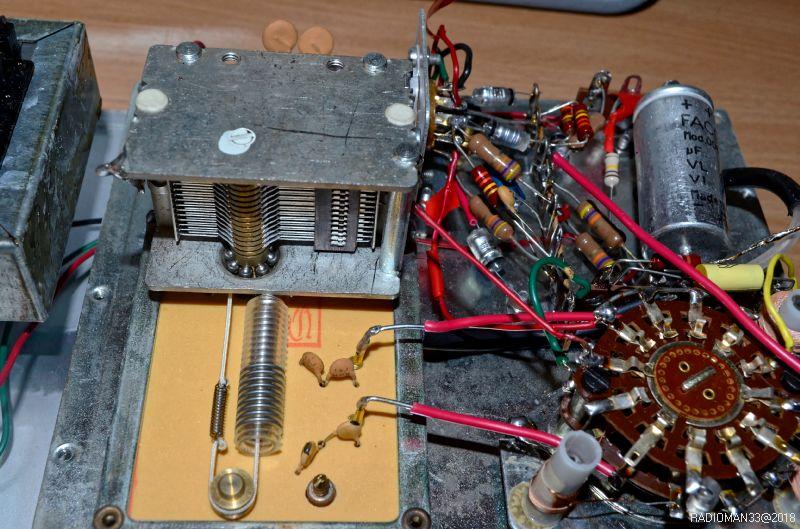

Sur cette vue d'ensemble, le tube ECF80 , au-dessus le condensateur variable d'accord et à gauche le commutateur et ses bobinages d'accord :Dsc 0198 dxoDsc 0200 dxoDsc 0203 dxo voilà !... On a fait le tour de l'appareil, on remarquera le soin apporté au câblage qui est quand même assez complexe.

Il ne reste plus qu'à tout remonter…

Voyons maintenant son schéma

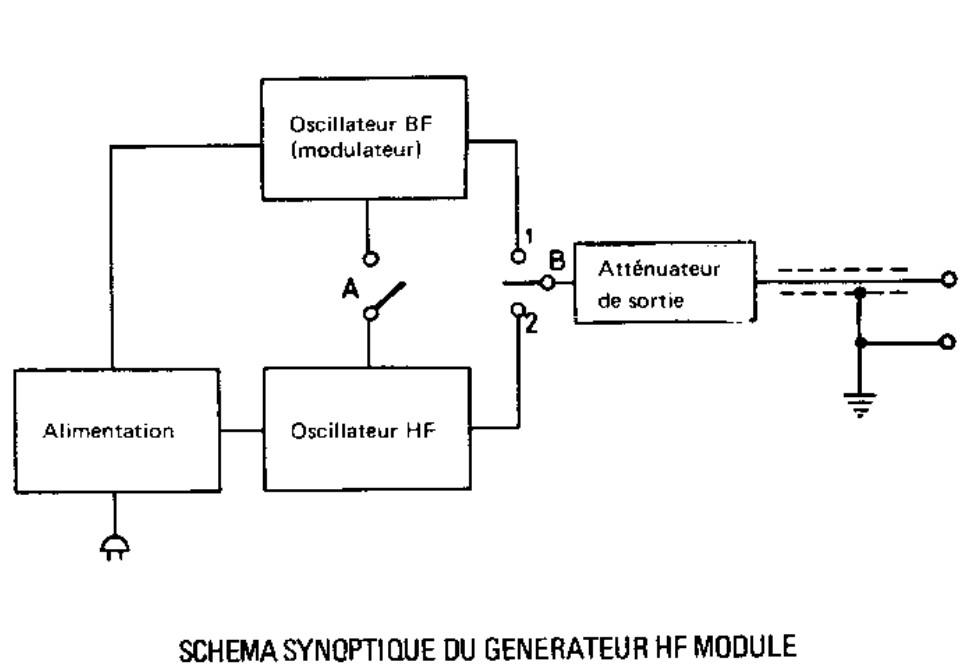

En premier, un synoptique du fonctionnement :

Schema synoptique

Les différentes parties...

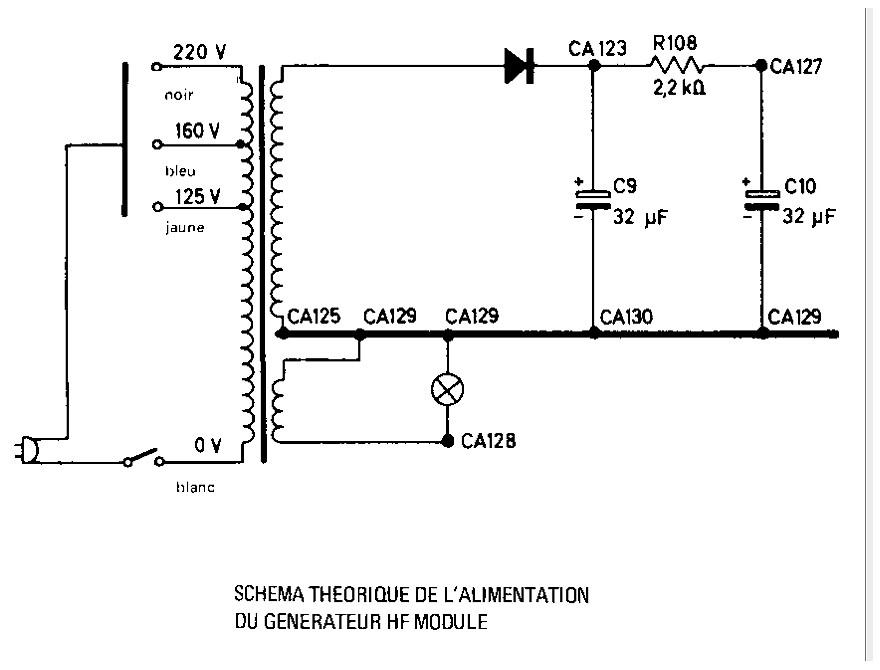

L'alimentation:

Schema alimentation

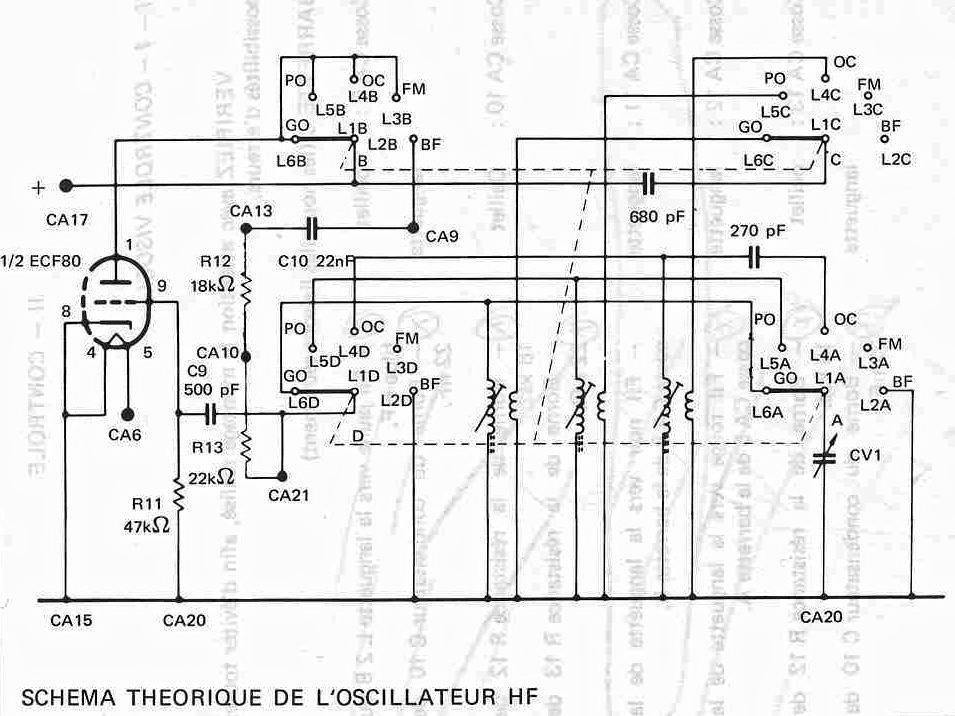

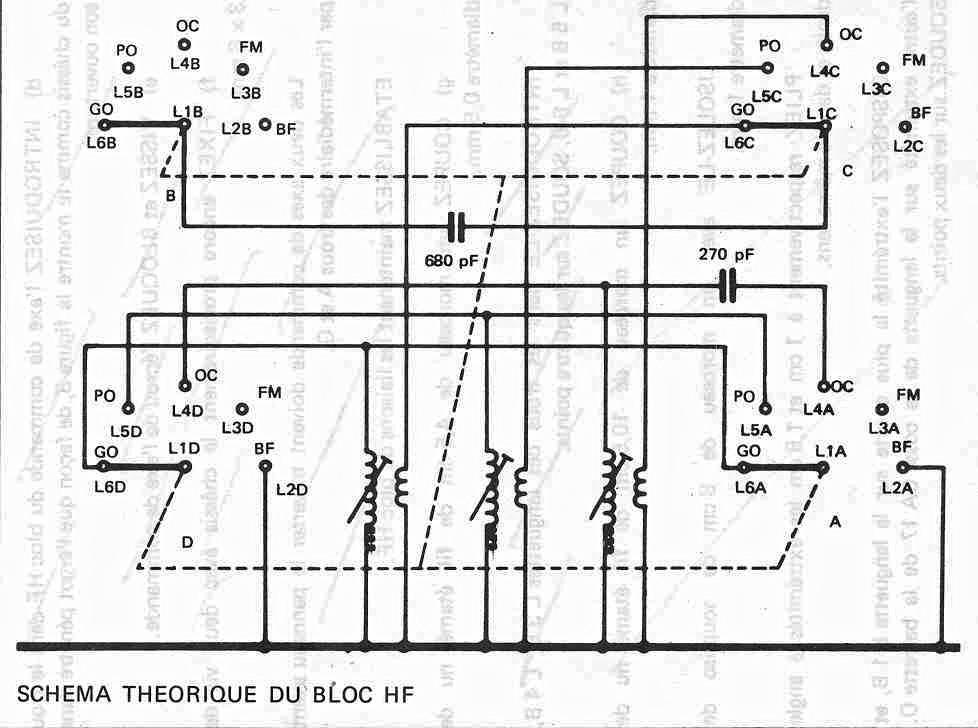

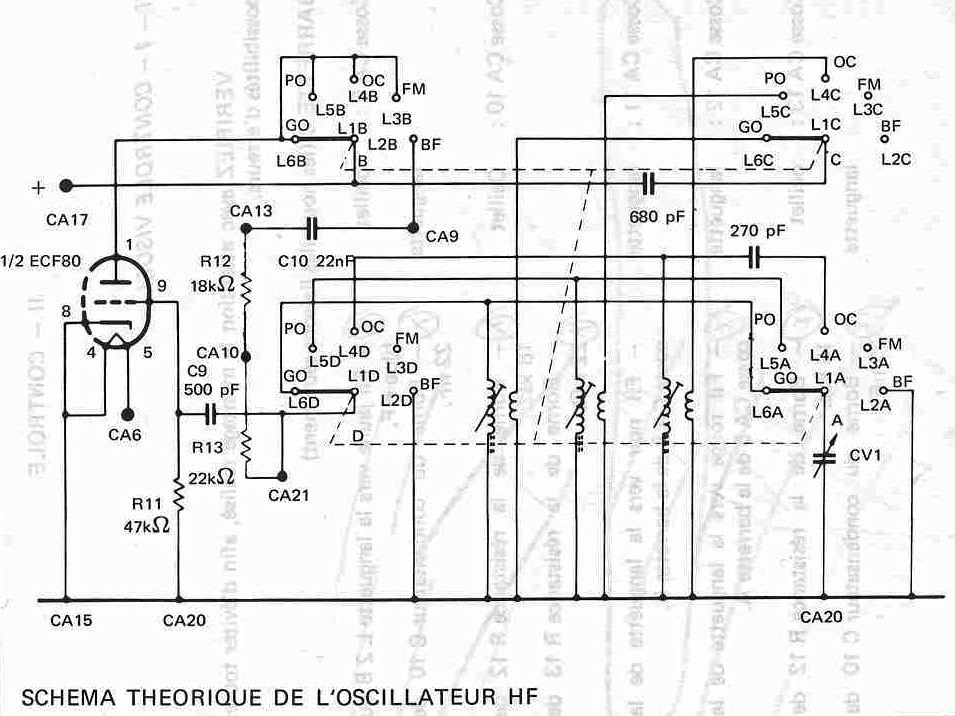

Le circuit oscillateur HF

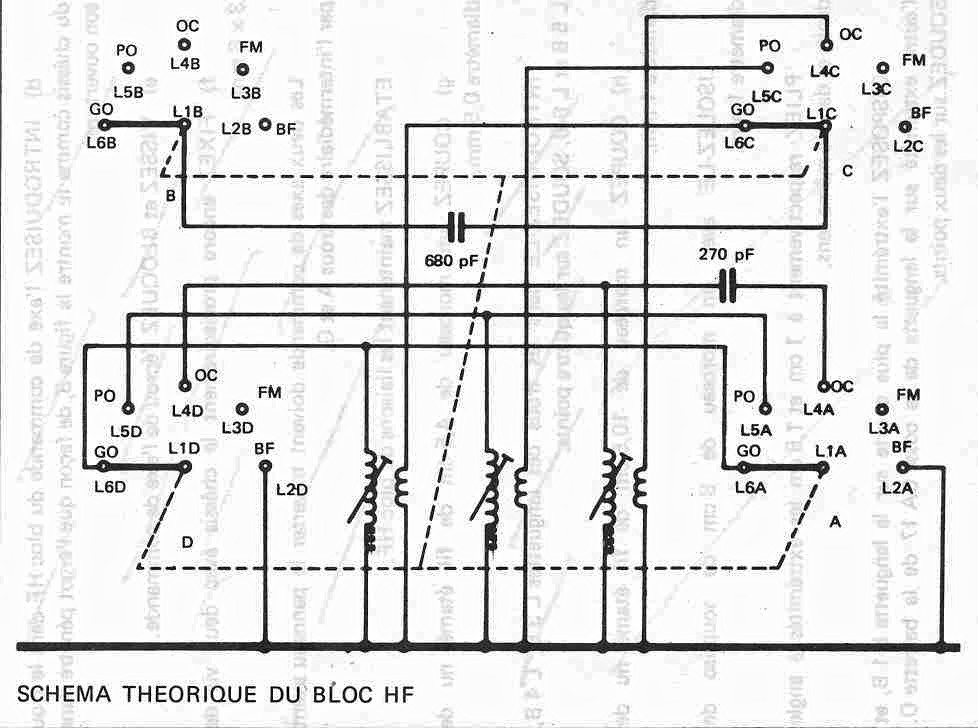

Bloc hfOscillateur hf

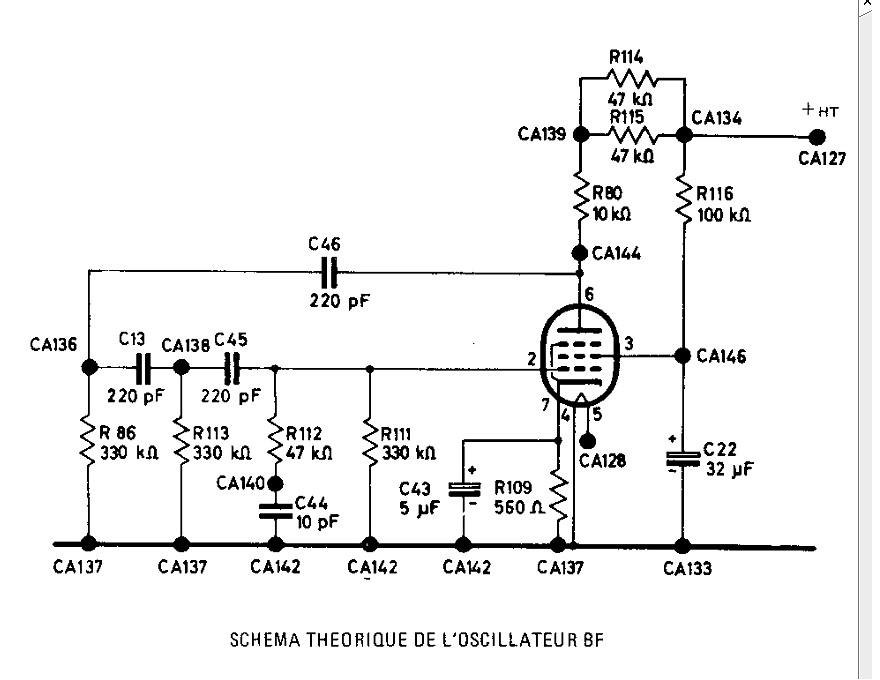

Le circuit oscillateur BF:

Oscillateur bf

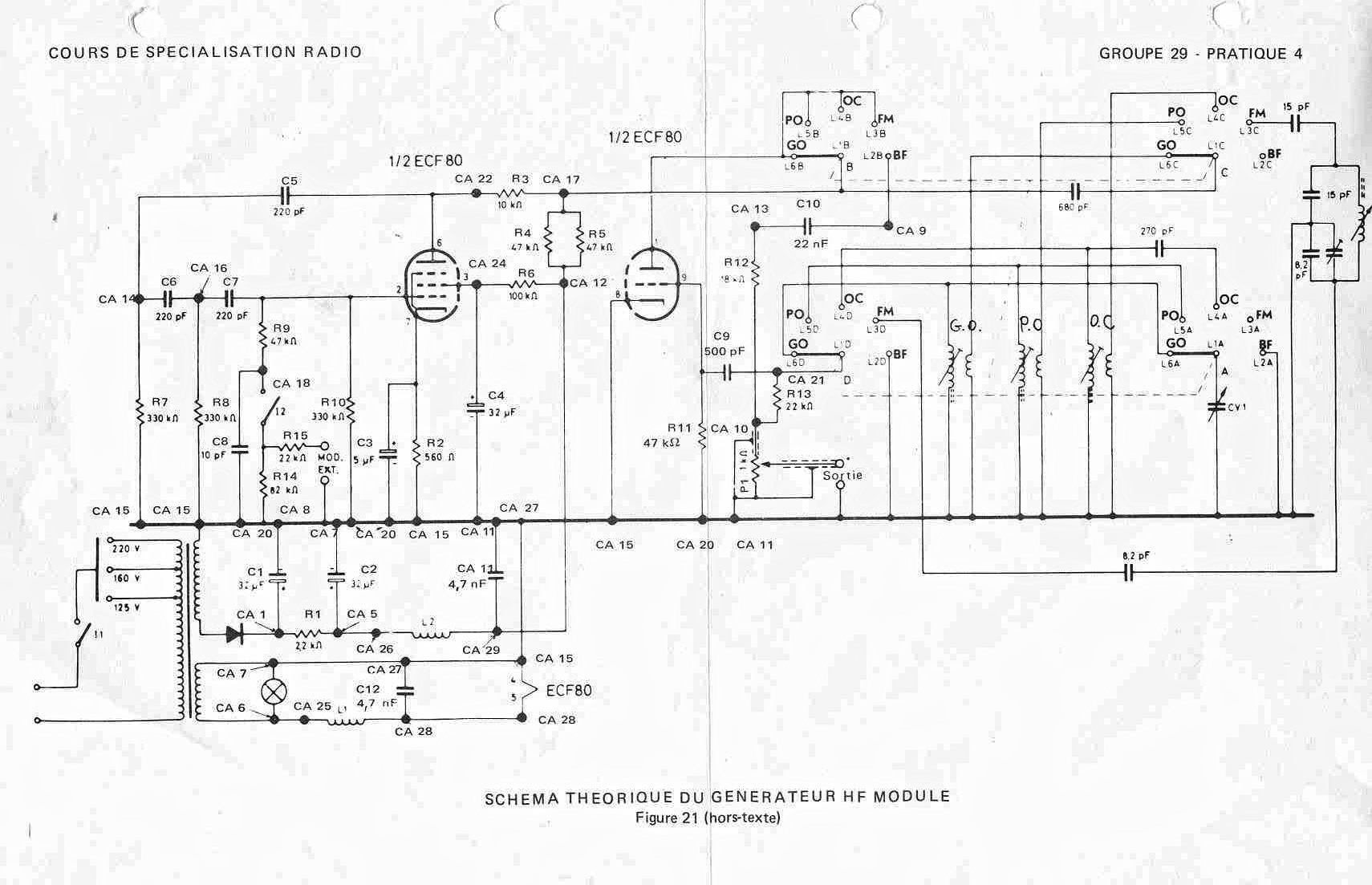

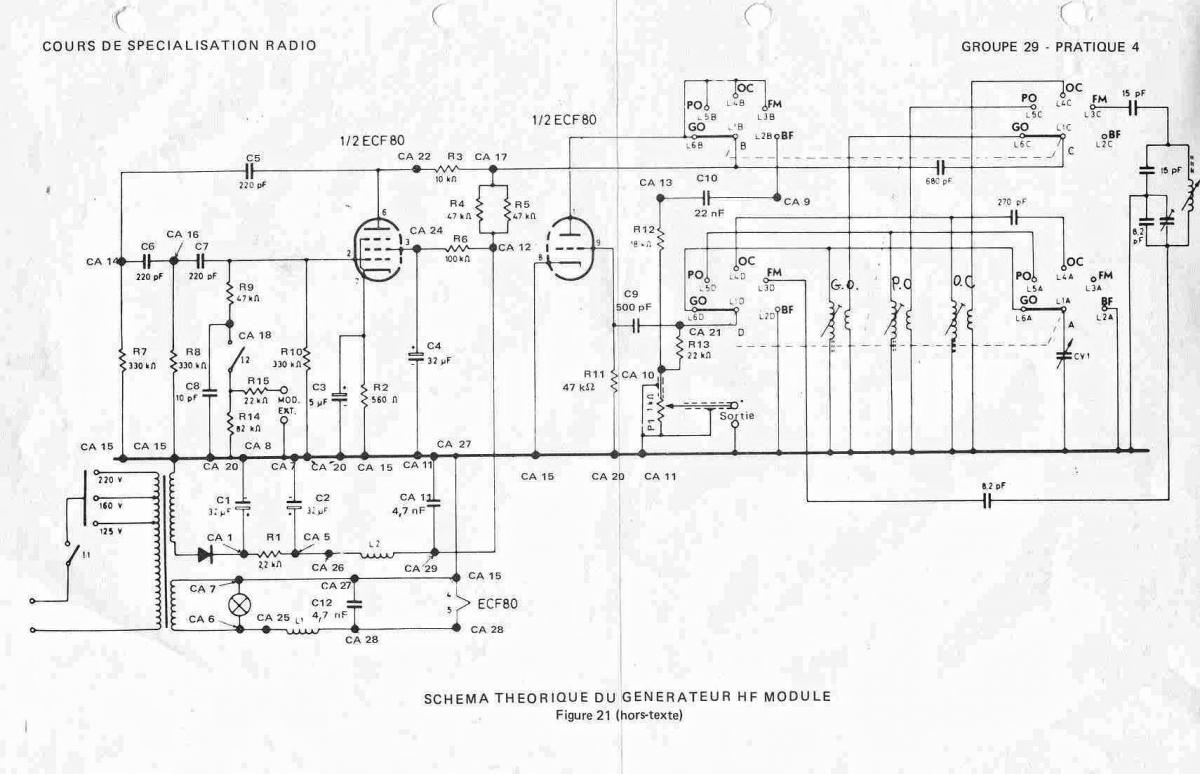

Et enfin le schéma global de l'appareil :

Schema global

Ces illustrations sont extraites de la notice de montage "EURELEC" prise sur le site de "doc-tsf" que je remercie au passage.

Voici une copie de la notice : ⇒ Eurelec schema et notice generateur 412Eurelec schéma et notice générateur 412 (4.34 Mo)

Ce générateur est assez complet, mais avant une mise en service, il sera prudent de remplacer :

Le redresseur sélénium

Les condensateurs chimiques de filtrage.

Il me manque une sonde hF (adaptateur d'impédance) mais elle est facile à réaliser :

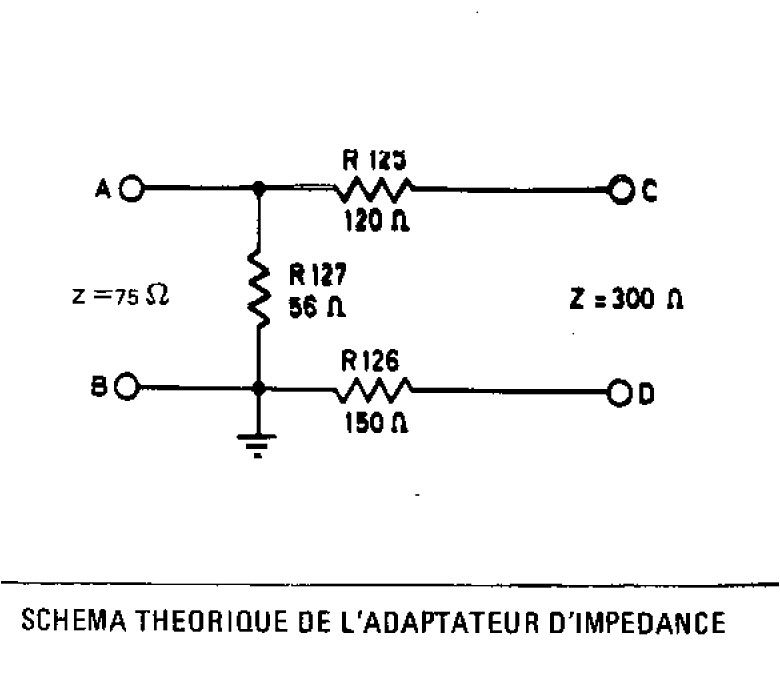

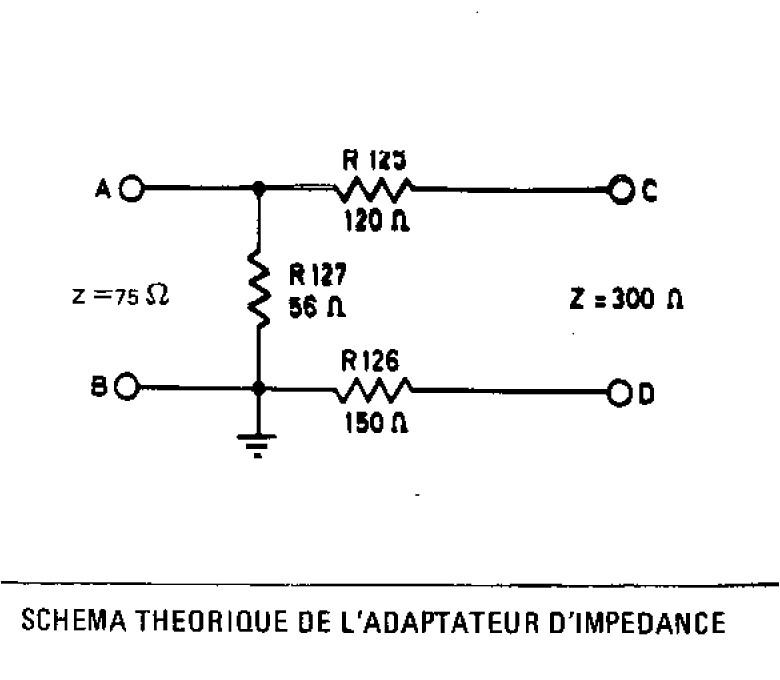

Voici son schéma

Adaptateur d impedance

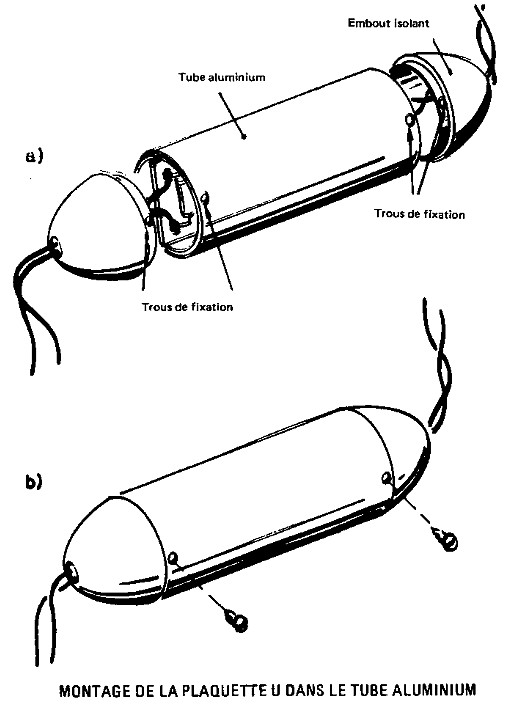

Elle se monte dans un tube métallique et elle est destinée aux réglages des postes FM:

Sonde adaptateur d impedance

On a fait le tour de ce bel appareil particulièrement adapté à tous les amateurs de radio que nous sommes !

4 ans plus tard:

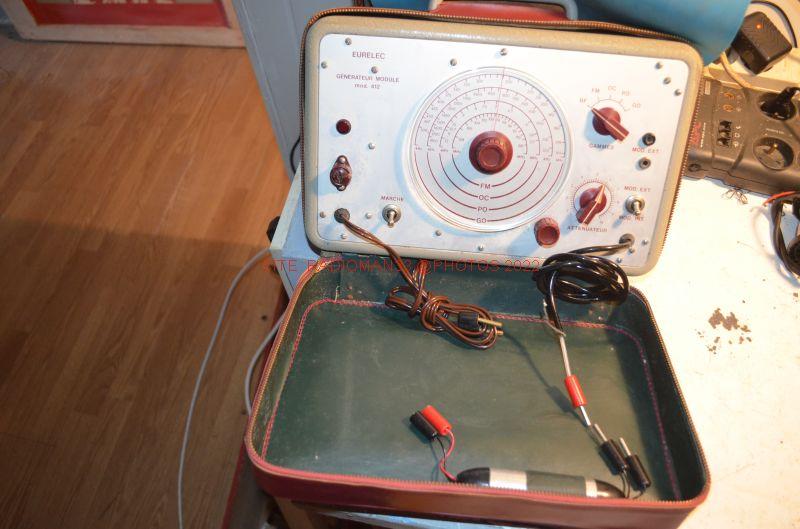

Je pensais en avoir terminé, mais on est désormais en 2022 et voila un nouvel appareil qui arrive à l'atelier :Dsc 489Le dernier arrivé est complet avec sa sonde, ses cordons et...sa housse en skaï..!

En très bon état extérieur , on va  l'examiner de plus près.

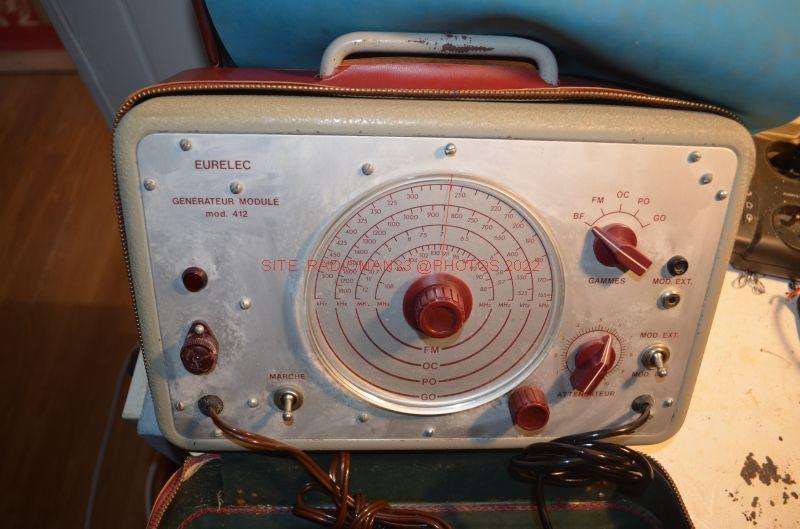

Dsc 490C'est le même appareil que celui décrit il y a 4 ans !

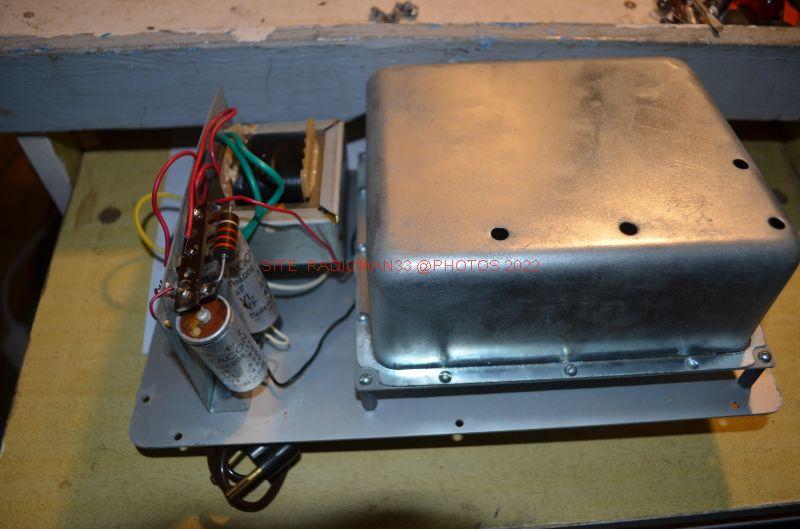

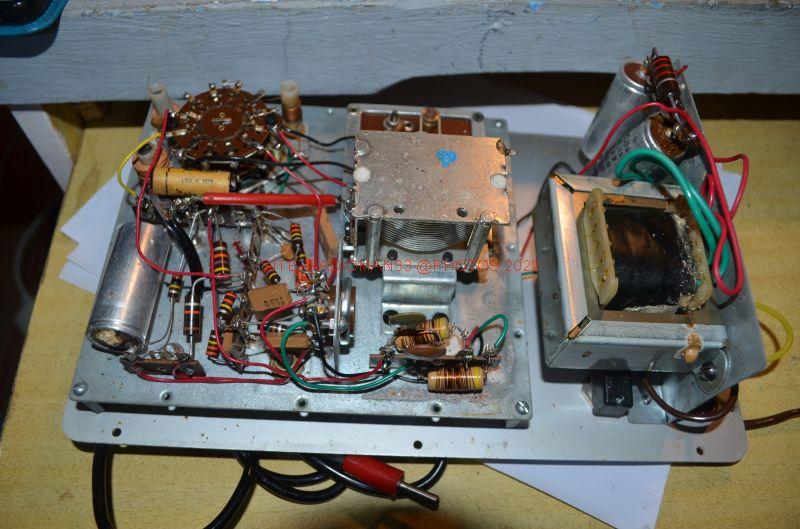

Dsc 4921re étape : on le sort du coffret...Dsc 493On dévisse ensuite le blindage et tout est accessible !

Si je veux le brancher, il y a un peu de révision à faire :

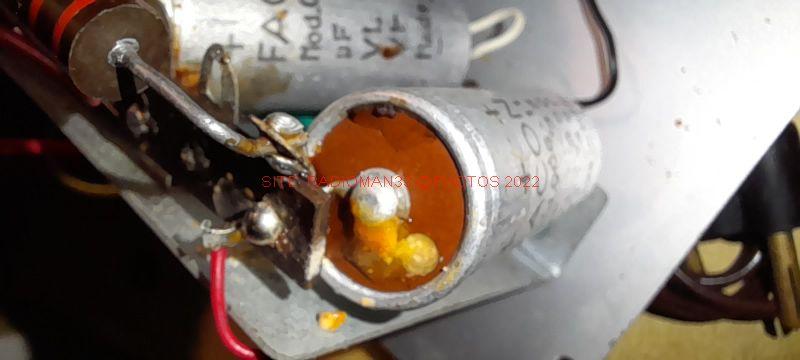

20221018 105112Les condensateurs chimiques ont commencé à couler

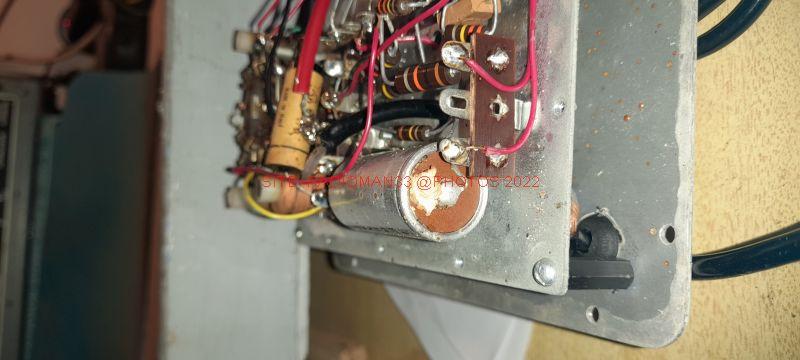

20221018 105933Les trois de 32 µF 350v sont bons pour la poubelle !

Mais il y a un autre problème :

Ou est la lampe ECF80 ?Dsc 494

Le support est vide !

À part ça, il y a quelques soudures à refaire et l'appareil va peut-être reprendre du service...

J'ai commencé par les condensateurs chimiques :

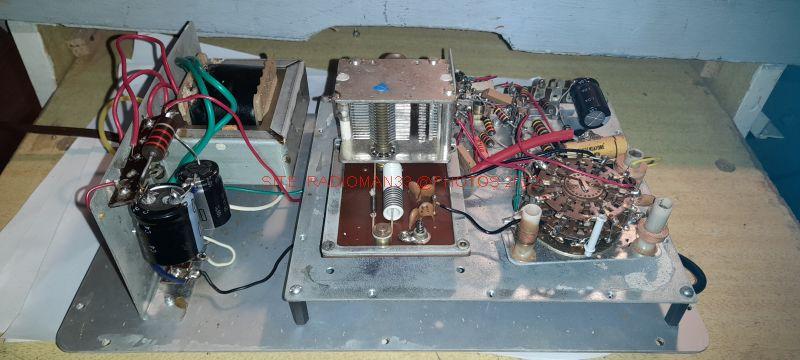

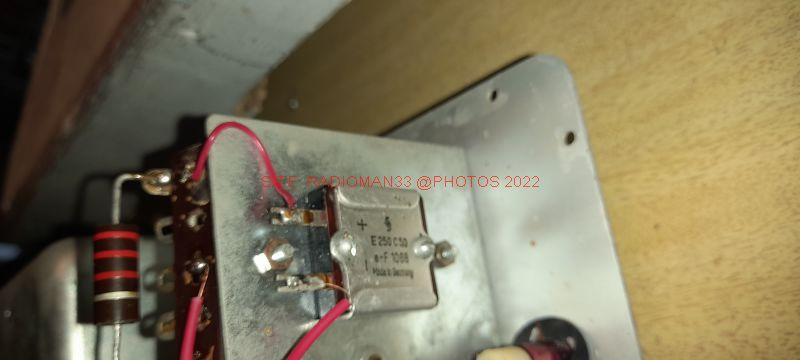

20221019 102847Le redressement se fait par une plaquette sélénium : on va voir si il est bon lors des essais. 20221018 105212

J'ai encore un ou deux condensateurs à vérifier et on devrait être bon.

Reste à partir à la recherche d'un tube ECF80 et on pourra poursuivre les tests !

A suivre...

Date de dernière mise à jour : 21/10/2022

Commentaires

  • Salice
    • 1. Salice Le 15/02/2021
    Bonjour. Je possède ce matériel avec un cheerio 73.Di ça vous intéresse faire offre.
    Cordialement
    A.
    • radio-man64
      • radio-man64Le 15/02/2021
      bjr, le "cherrio73" peux éventuellement m'intéresser! Pouvez-vous m'envoyer des photos sur ma boite mail: domi64@gmx.fr cdlt domi
  • ROQUE JF
    • 2. ROQUE JF Le 20/12/2020
    Bonjour,
    Merci de votre réponse, c'est effectivement vers cette option que je vais me diriger: Reprendre tout de A à Z. Tout recâbler. J'ai déjà tout décâblé et remonté les barrettes de connectique (nettoyage des points de masse) ainsi que le transfo (câbles de sortie remplacés par des fils rigides isolés PVC - les fils d'origines étaient cassant). J'ai enfin récupéré les composants et il est amusant de remarquer que les résistances que les condensateurs ont perdu autant de volume en quelques années.
    Par contre, comme je vous le disais, sur le descriptif de EURELEC il y a des oscillogrammes que l'on peut obtenir, mais nulle part il n'est fait mention des tensions Crête à Crête. Pourriez vous, si vous avez le temps, brancher votre générateur HF à un oscilloscope et me donner une estimation des tensions C à C que vous obtenez en Modulation, OC, PO, GO FM (en début et en fin de plage de réglage de fréquence) ? Je me servirais de ces valeurs à titre de comparaison à celui que je suis en train de reconstruire. D'avance merci de l’intérêt que vous portez à ma demande.
    Cordialement
    ps: bon Noël et portez vous bien.
    • radio-man64
      • radio-man64Le 21/12/2020
      bjr, je n'ai pas gardé ce générateur l'ayant remplacé par celui-ci : http://www.radioman33.com/pages/mes-depannages/generateur-hf-bf-belco-arf100.html mais je pense qu'un recâblage complet devrais résoudre tous les problèmes... cdt domi
  • ROQUE Jean-Francois
    • 3. ROQUE Jean-Francois Le 17/12/2020
    Bonjour,
    Au hasard d'un vide grenier j'ai fait l'acquisition il y a 2 ans de cela d'un générateur HF Eurelec 412. Confinement oblige, j'ai décidé de voir ce qu'il a dans le ventre. Bilan : La vobulation fonctionne. La HF en PO et Go fonctionne aussi (seule et vobulée), 5Volt CàC sur mon oscilo . La HF en OC fonctionne (hors vobulation) mais avec un tres tres faible signal 0.1V . Dérive entre la valeur affichée sur le disque de reglage et la valeur indiquée par mon fréquencemètre (et oscillo) La FM ne fonctionne pas (Avec et sans vobulation). Vu qu'il a été déjà bidouillé, que le transfo fonctionne et que j'ai le temps, je me propose de tout reprendre a zéro (décalage et recâblage avec des composants neufs). Sur le descriptif de EURELEC il est donné en fin de doc des oscillogrammes a obtenir, par contre il n'est pas fait mention des valeurs Crête à Crête que l'on peut espérer obtenir en Modulation, OC, PO, GO FM (en début et en fin de plage de réglage de fréquence) . Pourriez vous me renseigner sur ce sujet ?
    D'avance merci de votre réponse.
    ROQUE JF
    • radio-man64
      • radio-man64Le 19/12/2020
      bjr, le problème de ces appareils c'est qu'ils sont vendus en kit! celui qui l'a monté a peut-etre fait une ou plusieurs erreurs alors il faut reprendre le montage point par point et la chercher! bon courage... cdt domi
  • Philippe Martin
    • 4. Philippe Martin Le 10/09/2019
    Bonjour.Comme je suis dans l'impossibilité de me procurer un oscilloscope ,je n'ai pas d'autre choix que d'abandonne.J'ai tout reverifie:cablage,soudures,valeurs des composants il n'y a que la position bf qui fonctionne.J'en arrive a la conclusion que si le schema de cablage dont je dispose est bon tout doit fonctionner.Le signal est forcement mauvais ou inexistant.
    • radio-man64
      • radio-man64Le 10/09/2019
      bjr, si vous souhaitez "bricoler" en radio ou électronique un petit oscilloscope sera vite indispensable! On trouve maintenant des anciens oscillos analogiques à tube cathodique pour pas cher (<50€) ... Essayez de trouver un Metrix, un Hameg, un Philips des années 80 qui passe 2 x 20Mhz c'est suffisant: j'en acheté un il y a 1 ans sur "le bon coin" et cela me suffit bien! Vous pourrez ainsi "voir" ce que vous faites! cdt domi
  • martin
    • 5. martin Le 05/09/2019
    Bonjour.Il est vrai qu'un oscilloscope serait bien pratique mais je n'en aurais peut etre pas besoin.En effet,quand je lis a la page5 de la pratique 34 du volume 11 en ce qui concerne le cicuit de detection du signal hf du generateur:la diode sfd 106 elimine a la masse la partie positive du signal hf module.Comment peut il y avoir une partie positive alors que je lis a la page 10 que je dois relever en broche 9 du tube une tension negative qui sert de support au signal hf?Je ne comprend pas
    • radio-man64
      • radio-man64Le 08/09/2019
      bjr, bjr, avant toute chose il est essentiel de connaitre l'amplitude et la fréquence du signal qui sort du générateur! Donc un oscillo bien calibré vous donnera cette info primordiale! cdt domi
  • martin
    • 6. martin Le 03/09/2019
    bonjour.J'ai bien suivi votre conseil de prise de tension mais toujours rien dans le haut parleur.je suis rendu au volume 11 pratique 34 page 10.Je releve bien a la broche 9 du tube une tension negative a savoir _2,2 volt.J'ai change le condensateur 500pf au cas ou il serait defectueux mais rien n'y fait.J'ai egalement verifie le bon branchement entre les 3 appareils.Je crois qu'il ne me reste plus qu'a abandonne.Merci quand meme pour votre aide.
    • radio-man64
      • radio-man64Le 04/09/2019
      bjr, il aurais été intéressant de brancher en sortie un oscilloscope pour visualiser le signal de sortie!
  • martin
    • 7. martin Le 31/08/2019
    Bonjour.Avant tout merci pour votre reponse.Il s'agit du meme generateur que celui presente ci dessus.Le cablage correspond exactement au schémas presente.Malgre cela il n'y a que la position bf qui fonctionne.Je possede le cours eurelec qui comprend 16 volumes.Comme je vous l'avais dit j'ai rigoureusement tout contrôle.Je ne comprend pas ce qui se passe.Dans l'attente de votre reponse.Merci d'avance
    • radio-man64
      • radio-man64Le 01/09/2019
      bjr, Mon générateur fonctionne, preuve que le montage bien réalisé fonctionne! Après seule des mesures de tensions peuvent permettre de trouver la panne... cdt domi
  • martin
    • 8. martin Le 26/08/2019
    Bonjour.Je possede les cours eurelec depuis une bonne trentaine d'annee.Par manque de temps j'avais abandonne.Etant maintenant en retraite je m'y suis remis et je viens d'achever le generateur hf.au cours du controle le haut parleur ne restitue aucun son en position go po oc et fm.J'ai rigoureusement tout controle.J'ai bien une tension negative en p9z1mais rien en sortie.Pouvez vous me venir en aide.Merci d'avance
    • radio-man64
      • radio-man64Le 28/08/2019
      bjr, quel générateur s'agit il? le 412 ou bien le montage du cours tsf? des photos? un signal hf se visualise sur un oscillo ou un fréquencemètre... cdt domi
