Emetteur FM Stéréo

Après l'émission en petites ondes on va s'intéresser à l'émission sur la bande FM...

Attention, il s'agit d'un montage purement expérimental, car l'émission radio sur cette bande nécessite des autorisations spéciales.

Ici, notre émetteur est un montage très modeste, car sa puissance limite sa portée à quelques dizaines de mètres.

Une fois de plus il s'agit d'un kit Chinois qui présente des caractéristiques intéressantes:

En premier, il utilise un circuit intégré spécialisé qui permet à la fois la synthèse de fréquence et l'émission en stéréo.

le circuit est associé à un quartz d'horloge et génère des fréquences que l'on peut sélectionner avec des commutations (dipswitch)

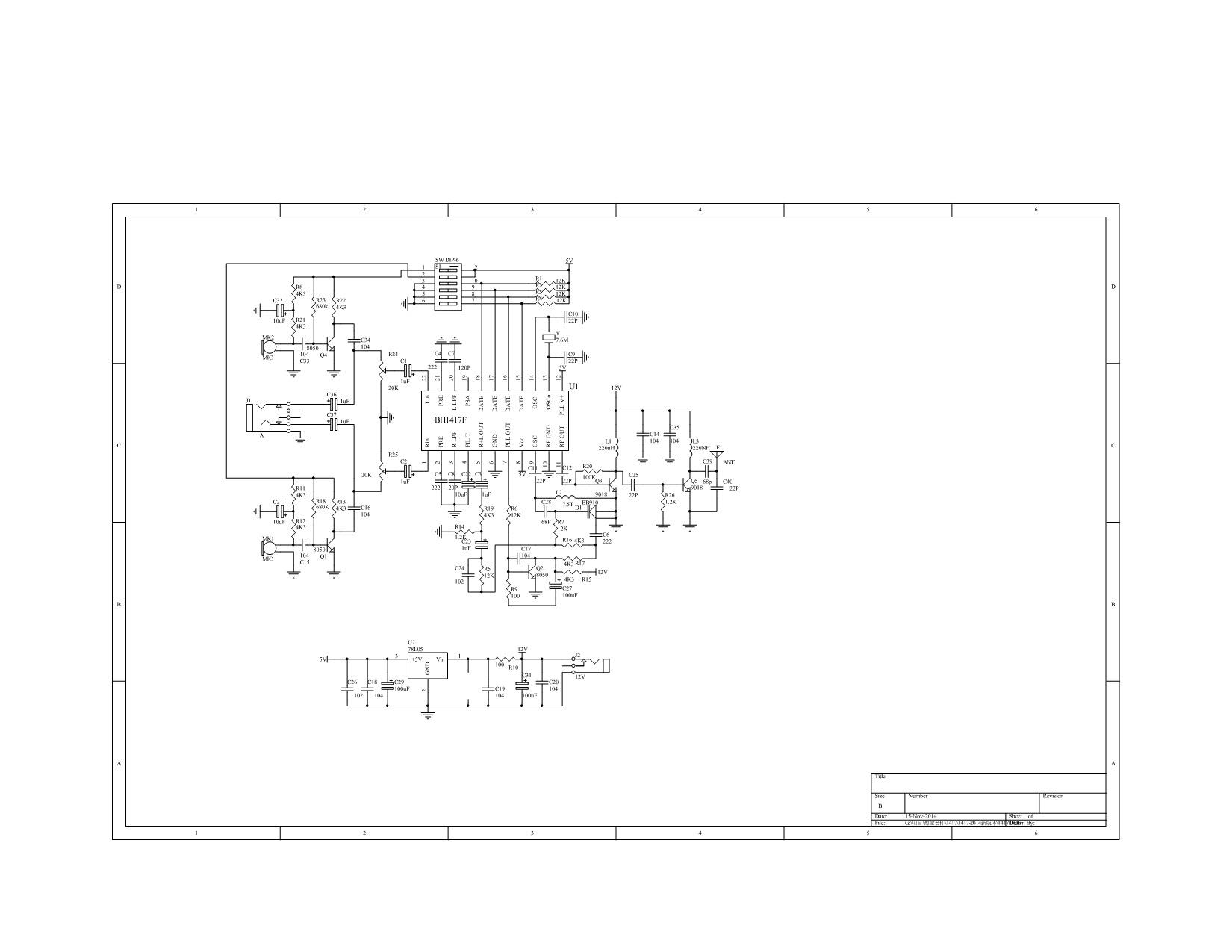

voici le schéma de l'émetteur:Schema

Comme on peut le voir sur le schéma, c'est le circuit intégré BH1417F qui est l'élément principal de ce montage, on y a rajouté d'une part 2 circuits pré ampli micro (à gauche) et deux transistors (à droite) qui forment la chaine d'émission!

Le montage est alimenté par un régulateur 5V implanté sur le circuit.

Le kit comprends de nombreux composants et pour une fois il ne manque rien:

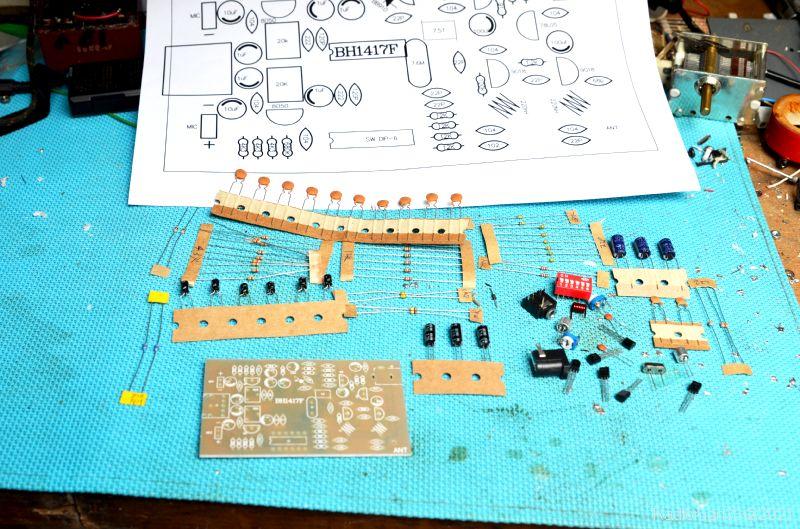

Dsc 0365Le circuit imprimé est en verre epoxy simple face avec la sérigraphie des composants.Dsc 0371

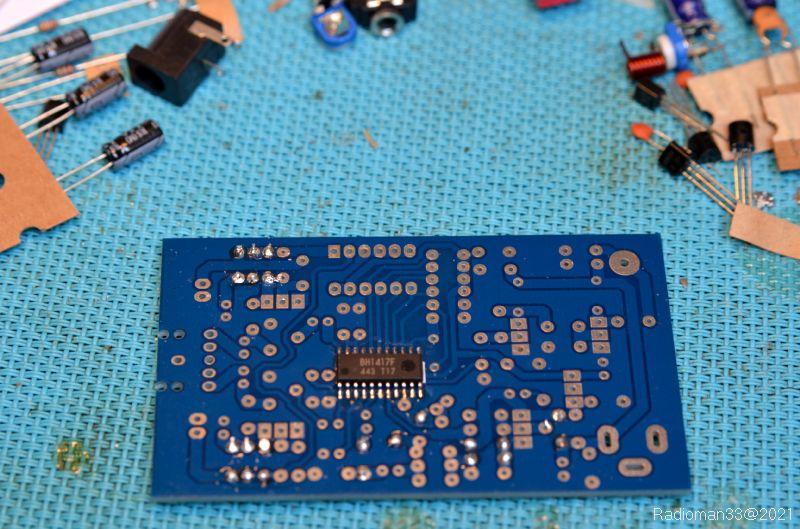

Ne cherchez pas le circuit BH1417F il est déjà soudé coté cuivre ce qui simplifie bien le montage!

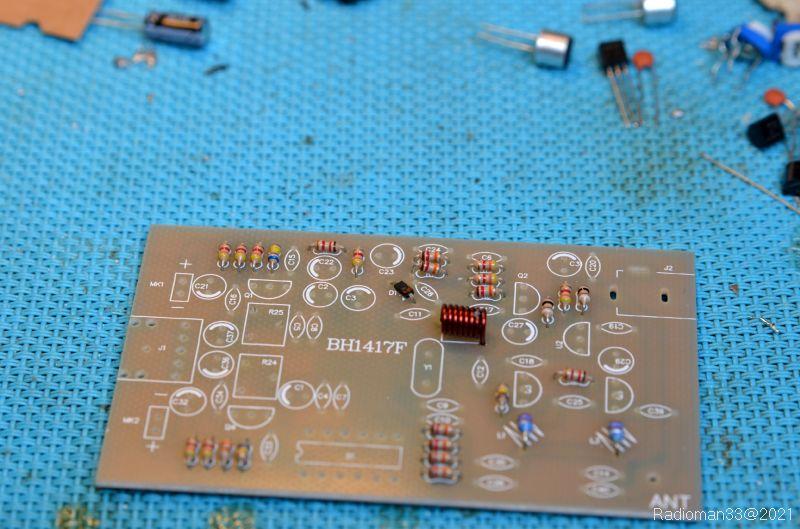

Dsc 0372Le montage débute par les résistances et les selfs: attention aux selfs moulées qui ressemblent à des résistances, et il faudra bien enlever le vernis des fils de la self en fil de cuivre émaillé!

On dispose pour cela d'un plan d'implantation très clair:

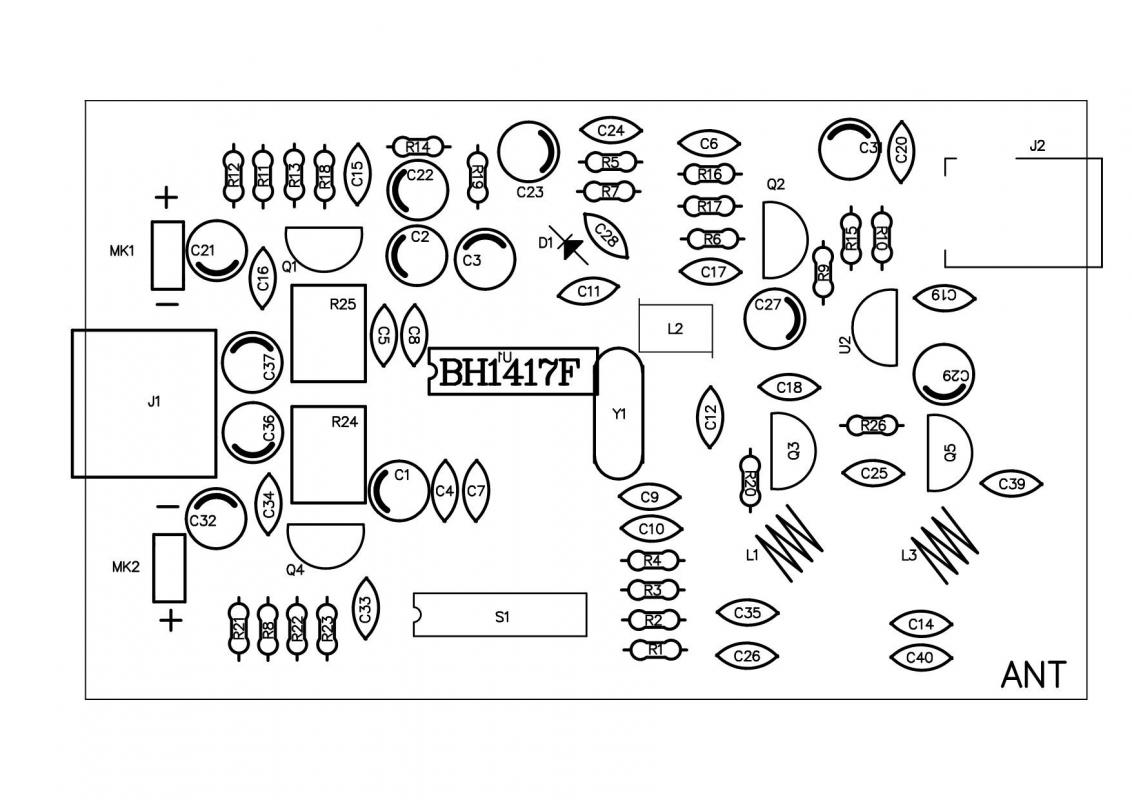

References composants dessus

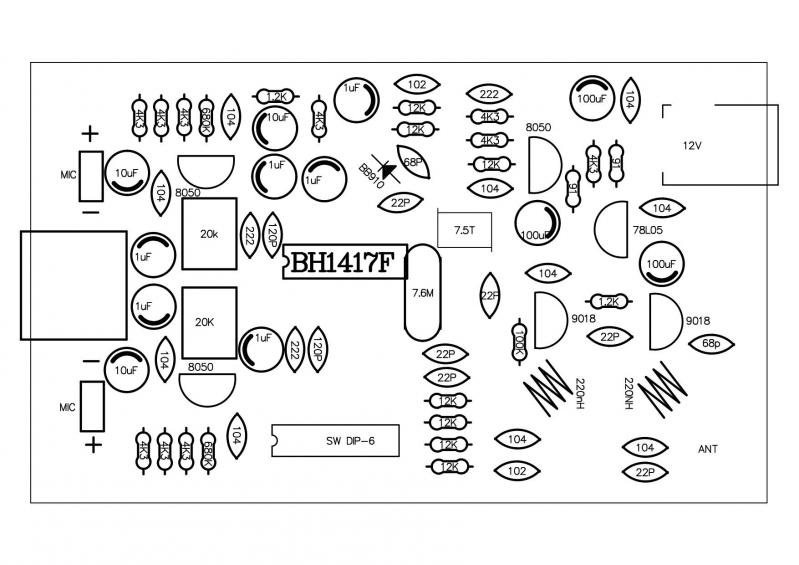

Implantation dessus

On continue le montage:

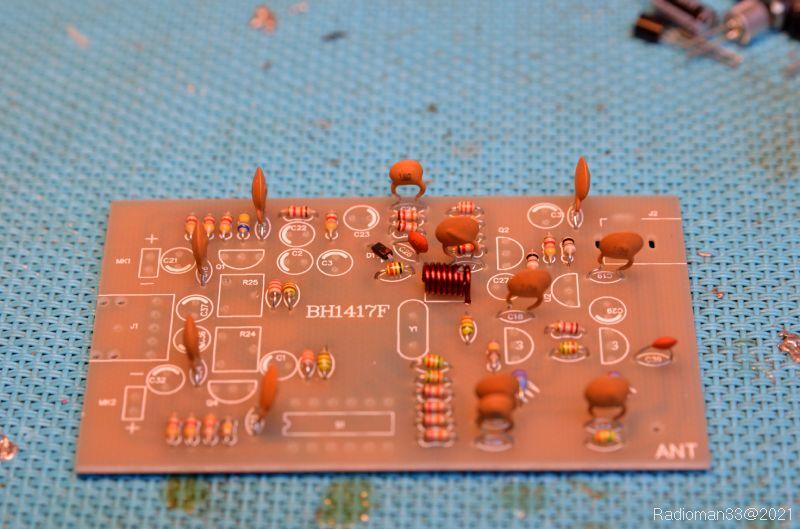

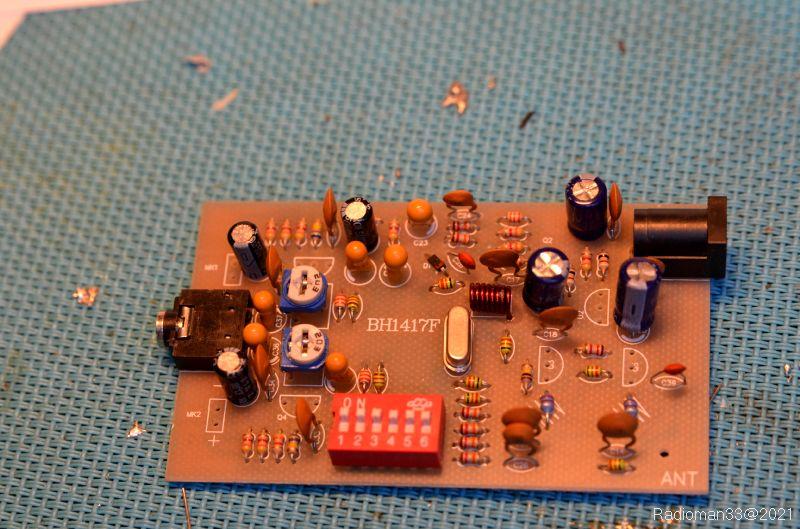

Dsc 0378Dsc 0379Il ne reste plus que les semi-conducteurs à souder!

À noter que les condensateurs chimiques de 1 µF 25 V reçus n'avaient pas de polarité marquée??

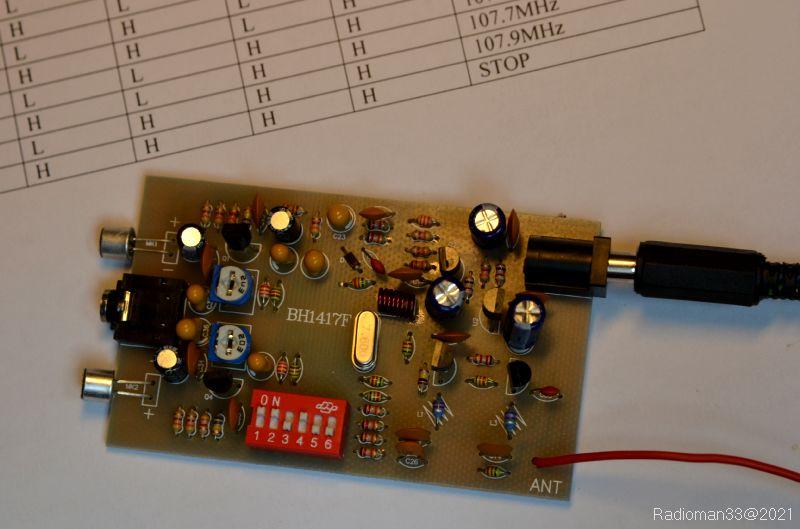

J'ai préféré les remplacer par des petits "Tantale" de la même valeur que j'avais en stockDsc 0384Et voilà le montage est terminé: prêt à brancher!

Bonne nouvelle...

Le montage a fonctionné du premier coup:

En 12v il consomme 68 mA ce qui me parait raisonnable:

Dsc 0406

Les deux pastilles de micro électret sont d'une qualité déplorable et si on veux faire une prise de son il faudra brancher des micros de meilleure qualité.

pour ma part je n'ai pas prévu de les utiliser!

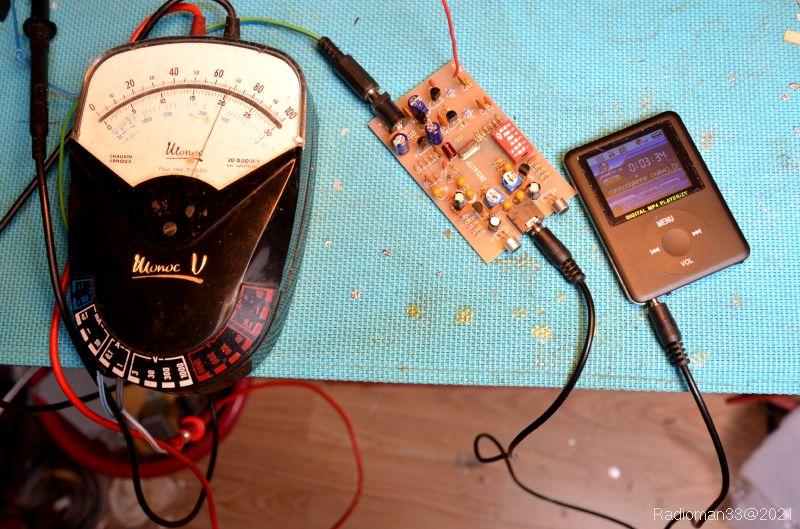

J'ai branché un baladeur MP3 sur l'entrée Aux et j'ai coupé les micros (dip 1&2 sur off).

Très bonne réception sur 87,9Mhz:  j'ai de la musique dans toute la maison avec un fil d'antenne de 75cm.

La qualité sonore est excellente: celle des émetteurs FM...!

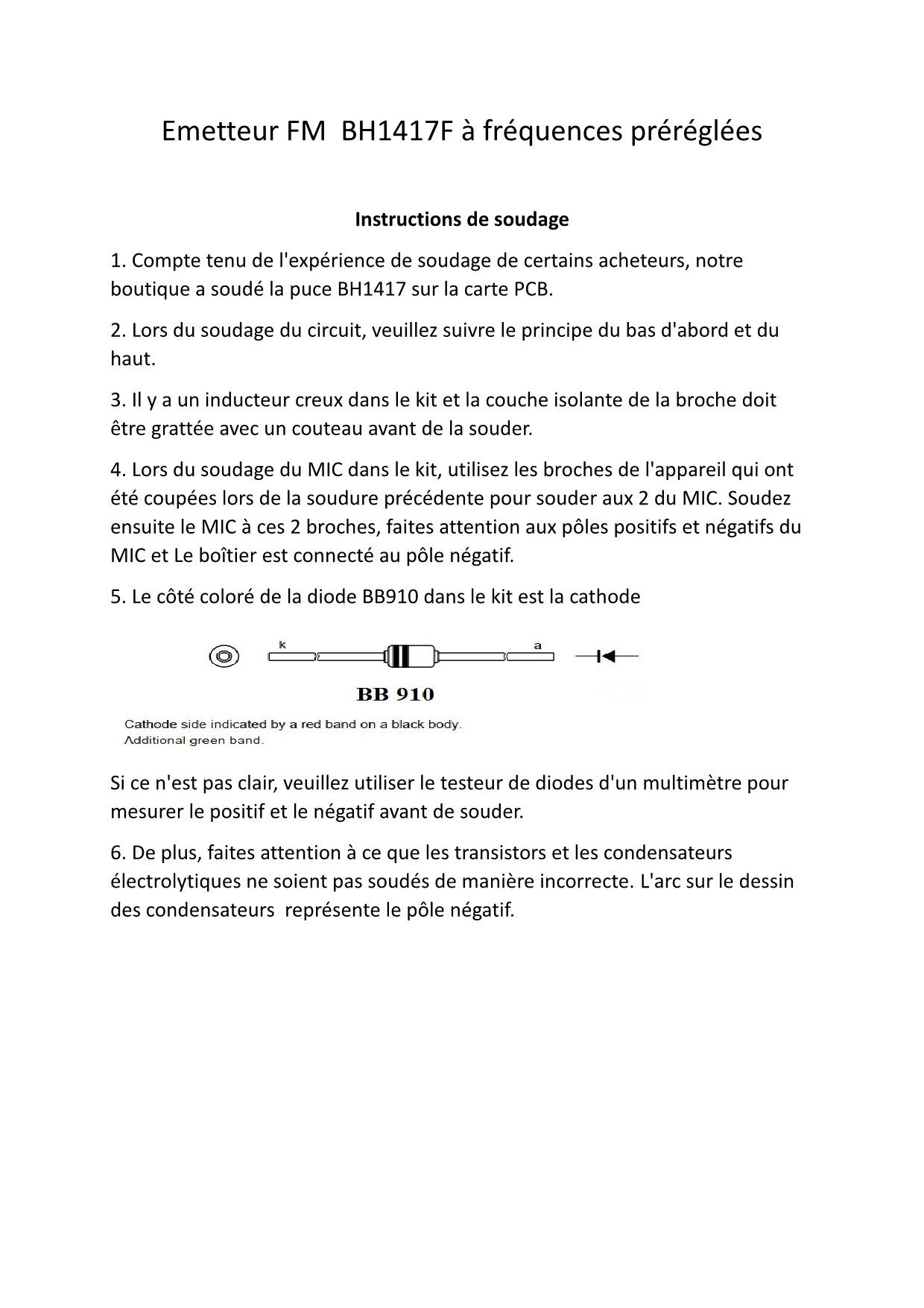

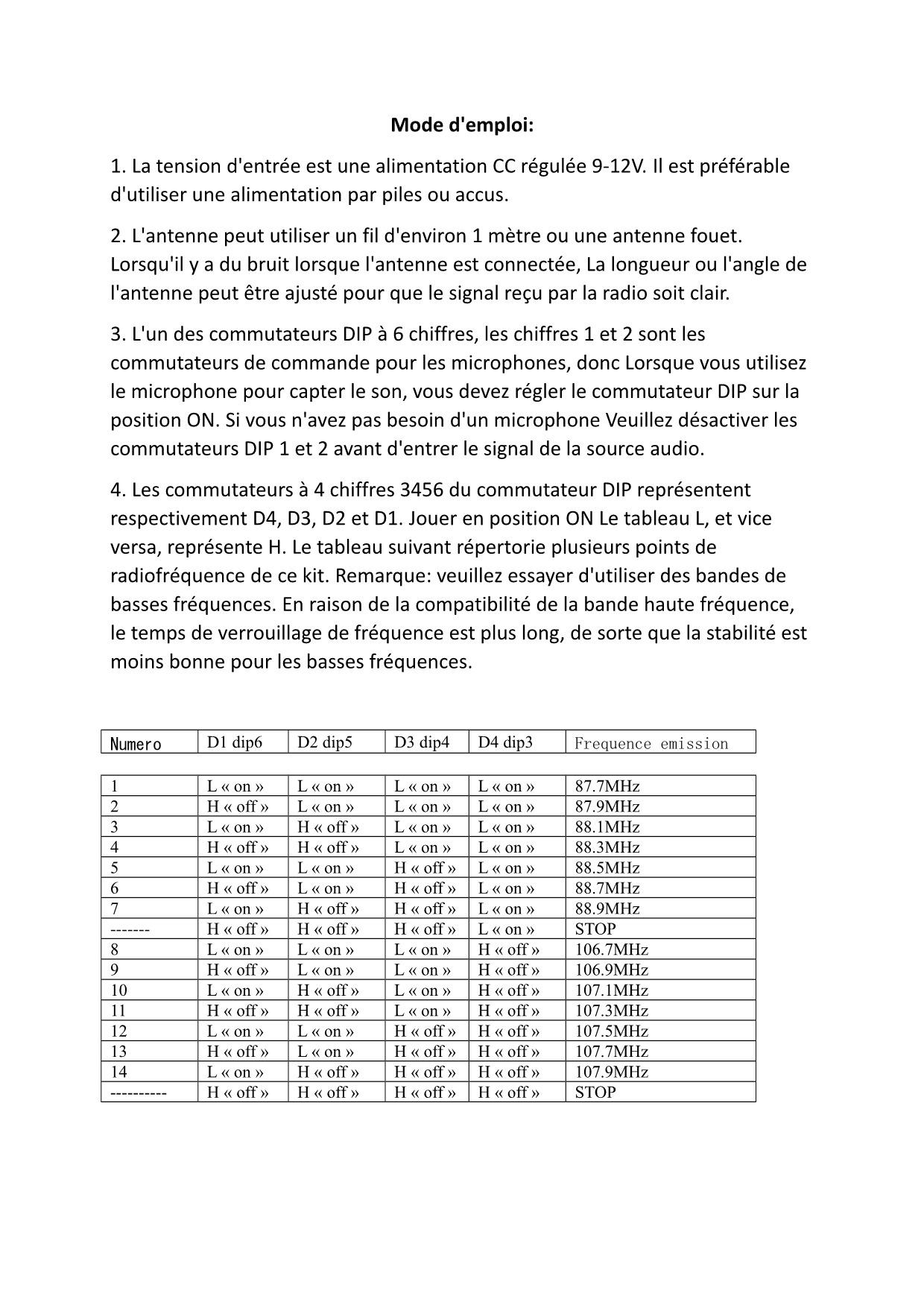

VOICI LA NOTICE D'ORIGINE AVEC LE TABLEAU DE FRÉQUENCE:

Emetteur fm bh1417f a frequences prereglees 1Emetteur fm bh1417f a frequences prereglees 2



(Traduit du chinois par Google et francisé par mes soins!)
