Contrôleur universel 981
J'ai récupéré ce kit "prêt à monter" dans un lot de matériel..!
Il est apparemment complet, reste à trouver le schéma de montage.
Je suis d'abord parti sur une fausse piste, car j'avais la doc de montage d'un contrôleur Eurelec dans le cours "Electronique 1979" et finalement , malgré la ressemblance , ce n'est pas le bon: Celui du cours fait 10.000Ohms/volts et le mien est marqué 20.000Ohms/volts sur le galva.
Après quelques recherches et discussions sur le forum de Radiofil, le mien, c'est le modèle 981 vendu avec le cours "Electronique et Informatique" dans le courant des années 80-90.
Dans la chronologie c'est la troisième version!

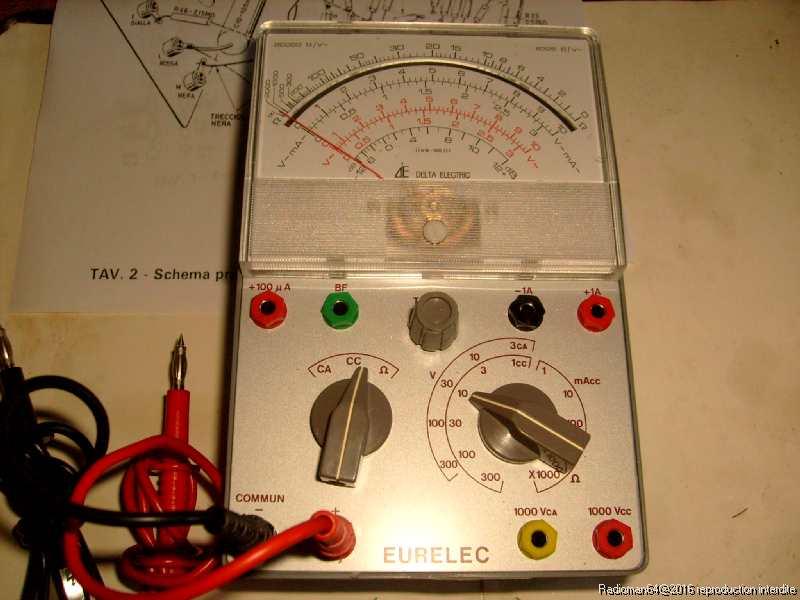

Une fois monté voilà à quoi il ressemblera:
Mais revenons à mon kit:

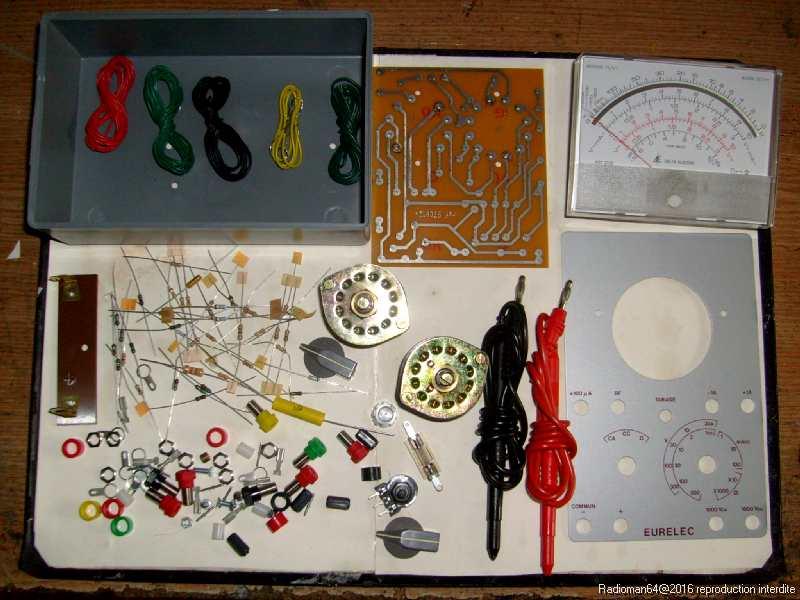

Dans la boîte, il y a tout ce qu'il faut pour monter un contrôleur universel de performances correctes!

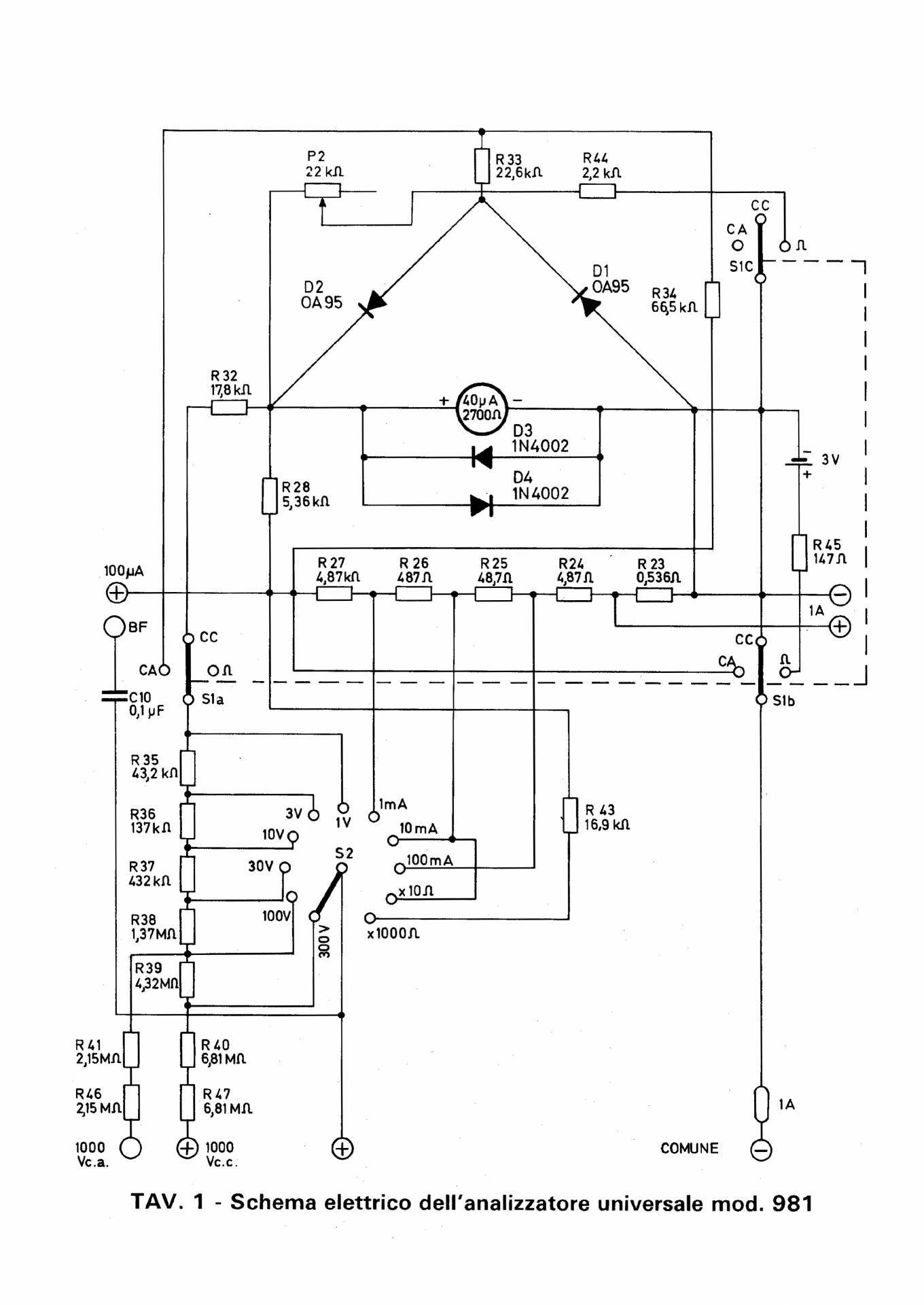

Le plus difficile a été de trouver le bon schéma, et c'est finalement un correspondant italien qui me l'a envoyé : Merci à Paolo Califano..!
L'image est en grand format: click pour agrandir!

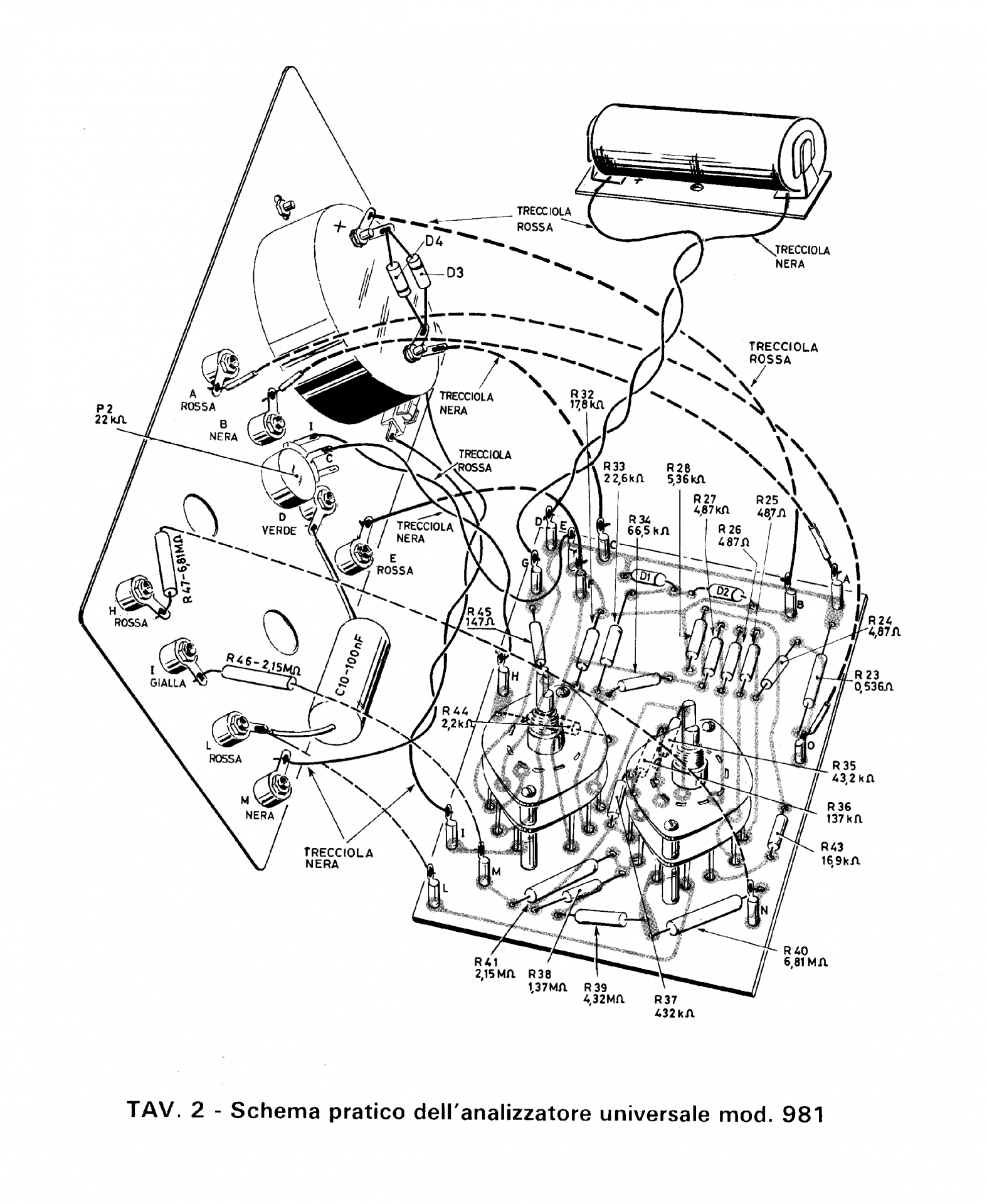

Paolo m'a envoyé aussi le plan de câblage:

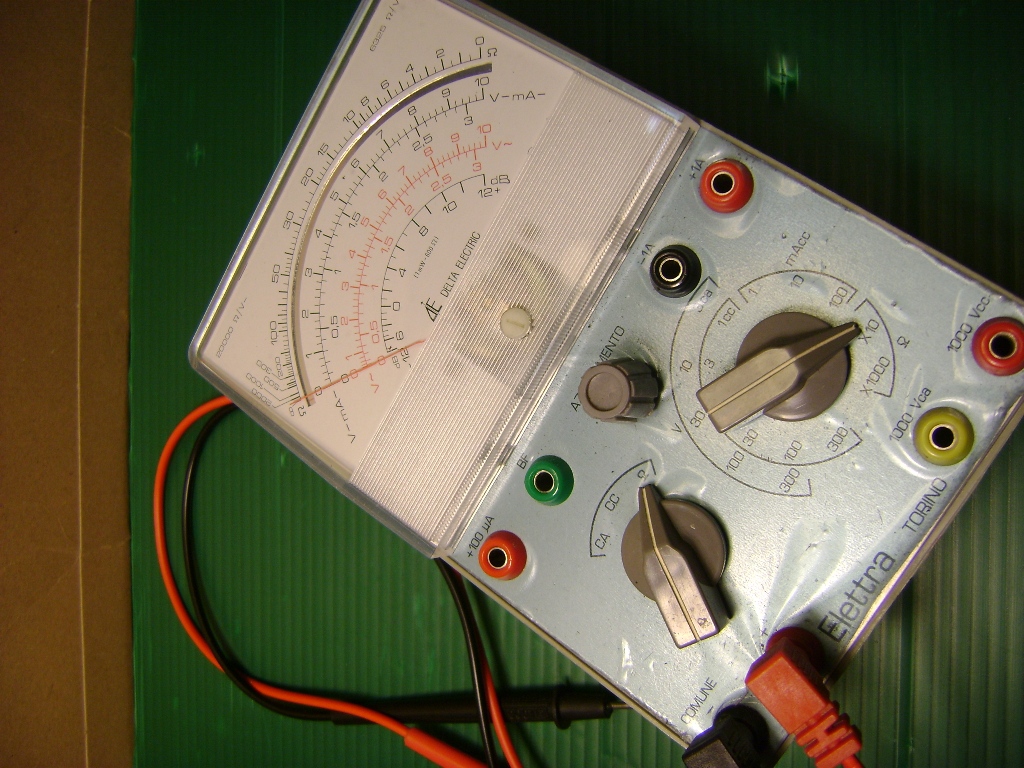

Ainsi que la photo de son appareil, on remarquera qu'il est sous la marque "ELETTRA" :
A ce sujet voici la "petite histoire de la création d'Eurelec telle qu'elle m'a été transmise par Paolo Califano:
Avec tous ces documents je vais pouvoir commencer le montage de mon kit.

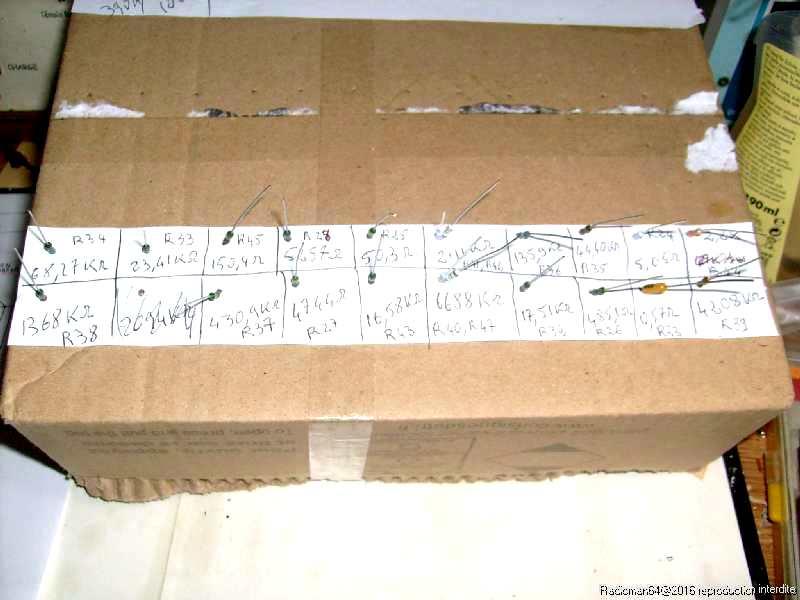

La première étape c'est l'identification et le repérage des résistances à 1%:
Mesurées au testeur de composants j'ai rajouté la référence correspondante.
On va ensuite monter la façade:

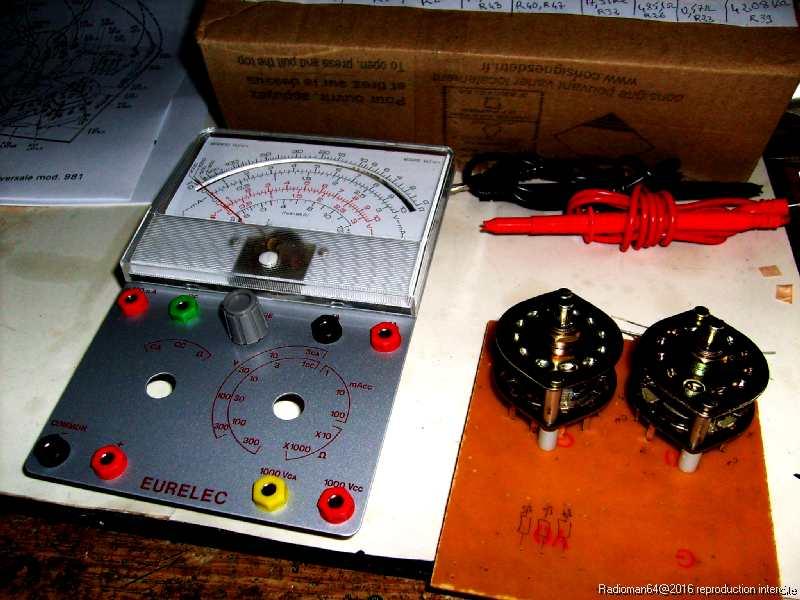

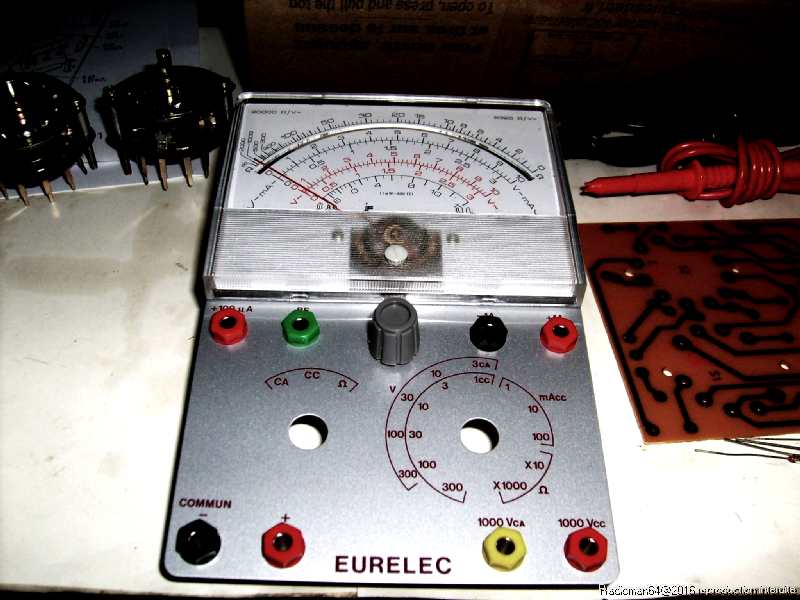

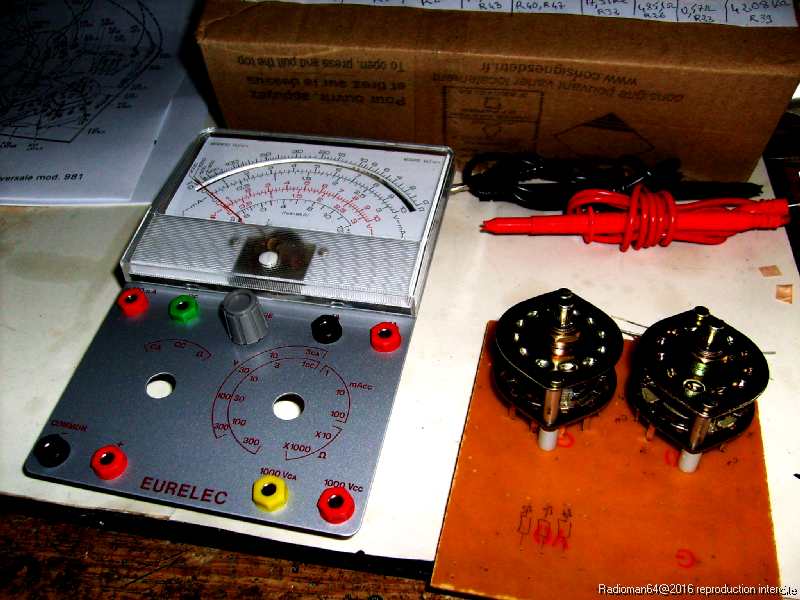

Le galvanomètre, les douilles bananes et le potentiomètre sont en place...

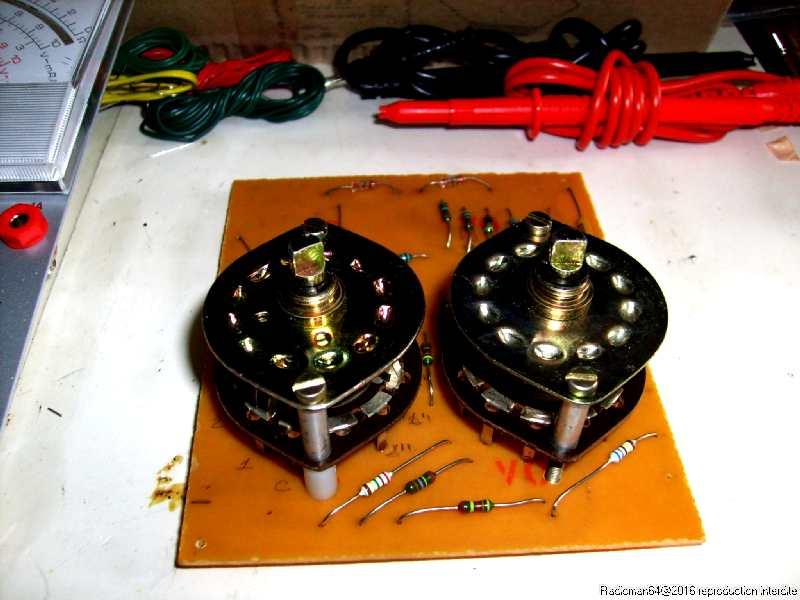

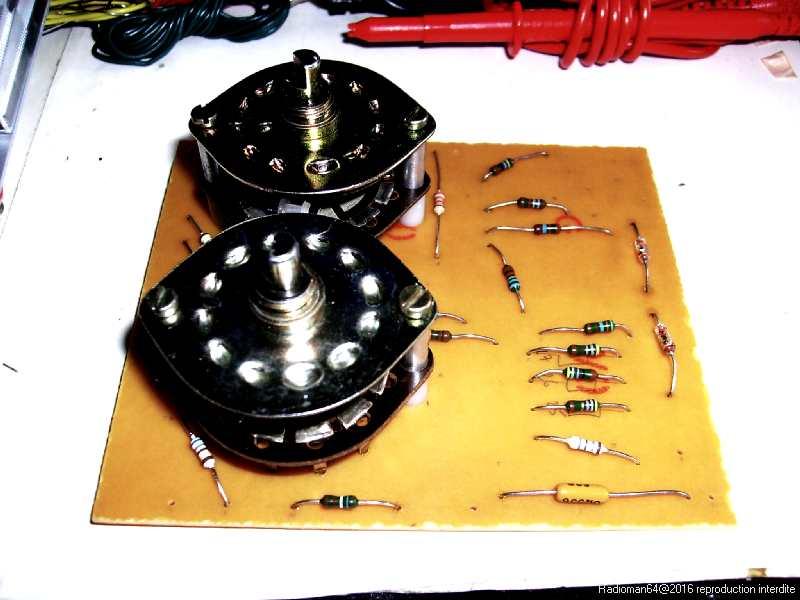

Les deux gros commutateurs sont montés sur le circuit imprimé...
Il reste à souder les 21 résistances...

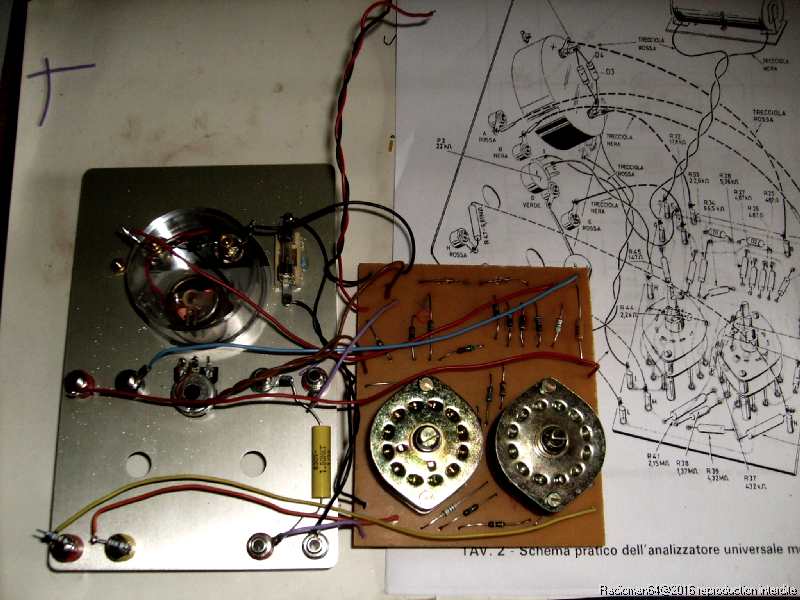

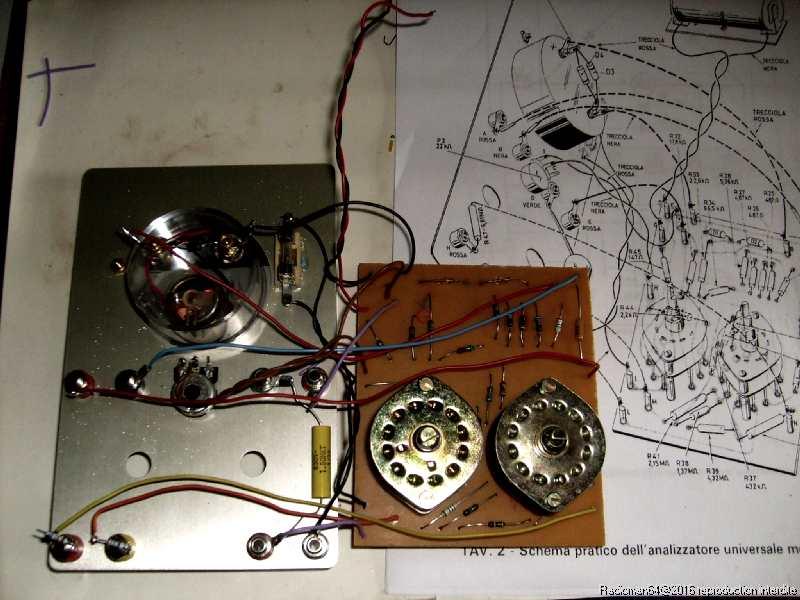

Après vérification, je peux commencer le câblage:
J'ai collé le porte fusible sur la façade, au sujet du coupleur des piles : je n'ai rien mis pour l'instant car celui fourni correspond à une pile de 3 volts qui n'existe plus!
j'ai donc commandé un coupleur pour 2 piles R6:

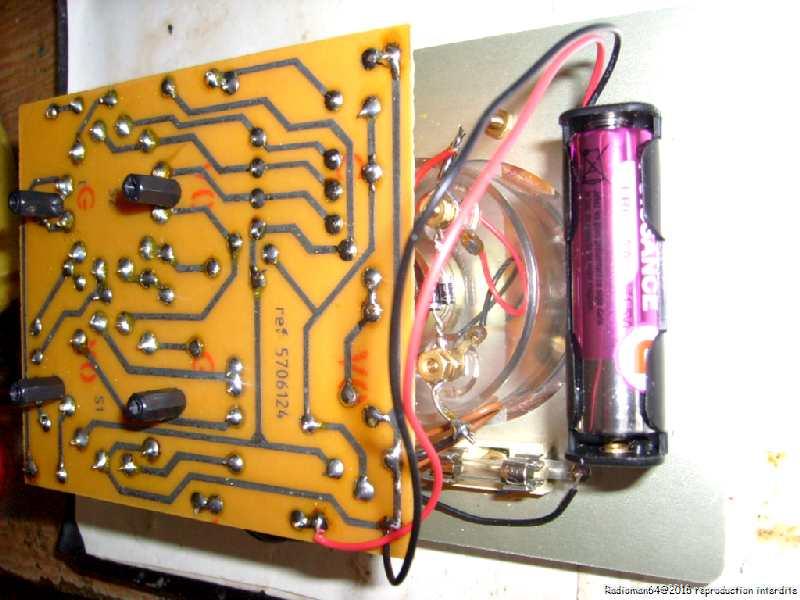

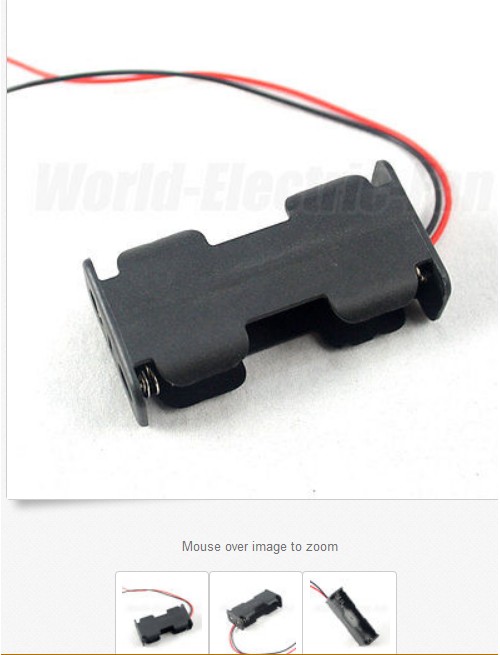

Le coupleur pour 2 piles R6 (AA) est arrivé :
Prochaine étape ....La mise en boîte!
Il ne reste plus qu'à refermer : 2 vis sont fournies, elles se vissent dans les entretoises plastique!

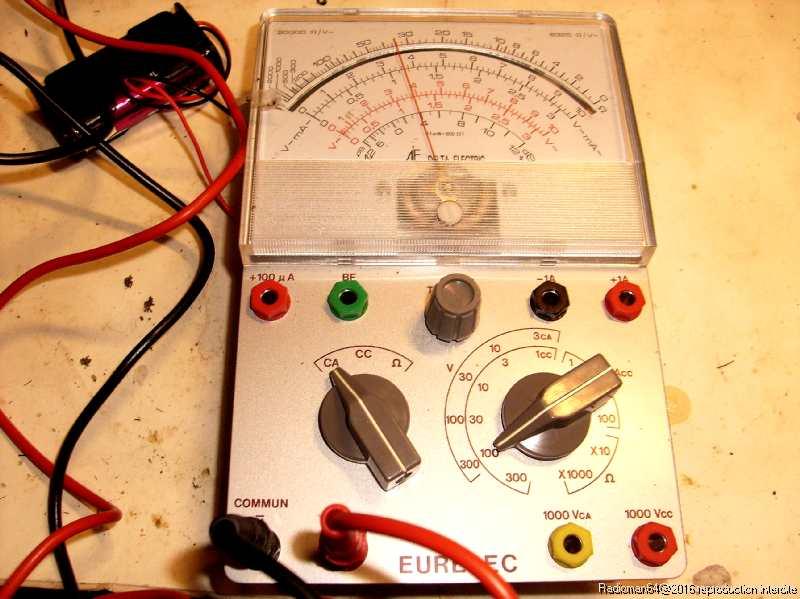

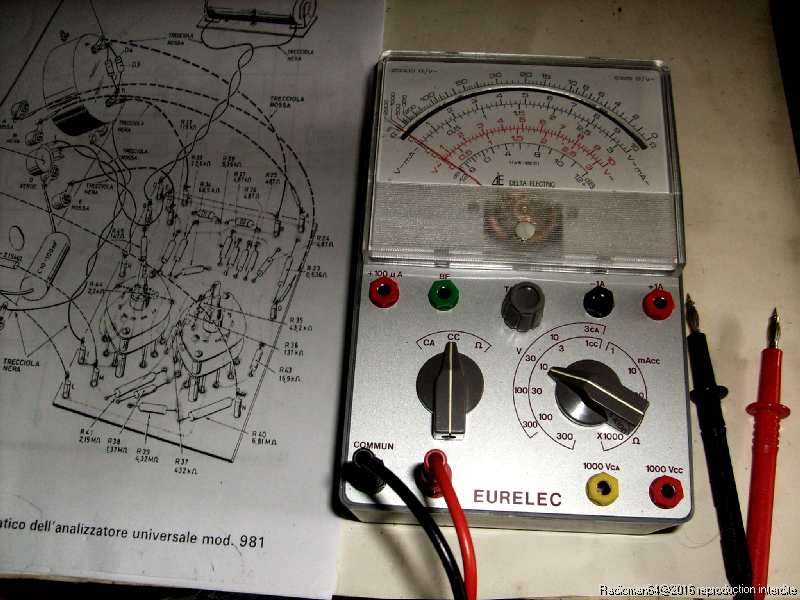

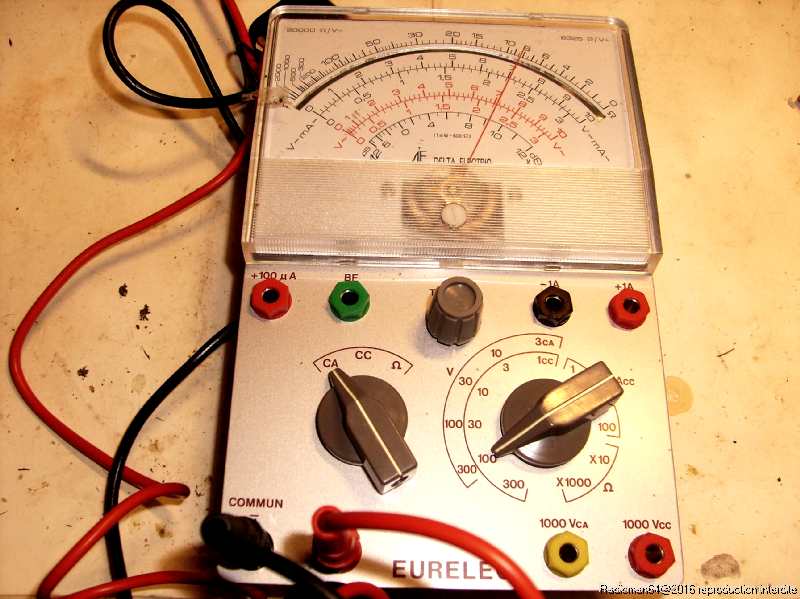

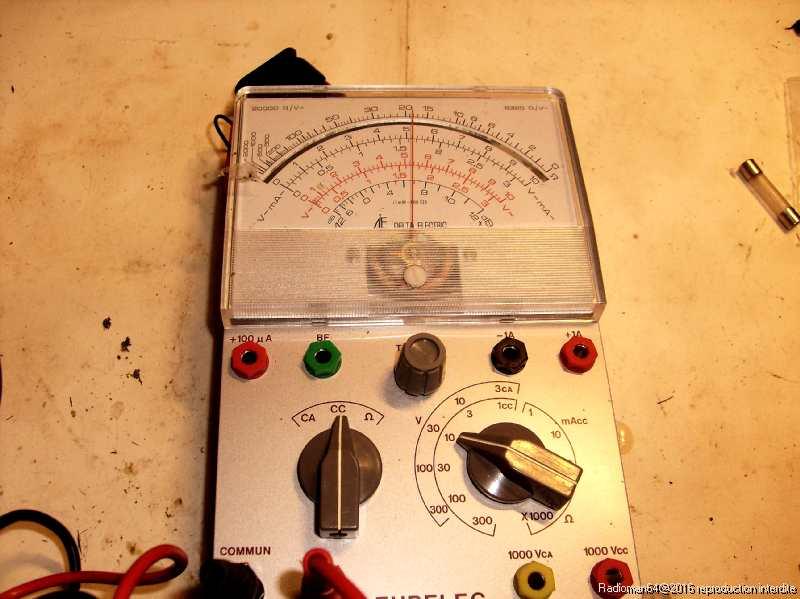

Et voilà un joli contrôleur prêt à être utilisé!
Et, c'est là que les problèmes commencent:
Rien ne fonctionne!
Aucun calibre...Pas de déviation de l'aiguille!

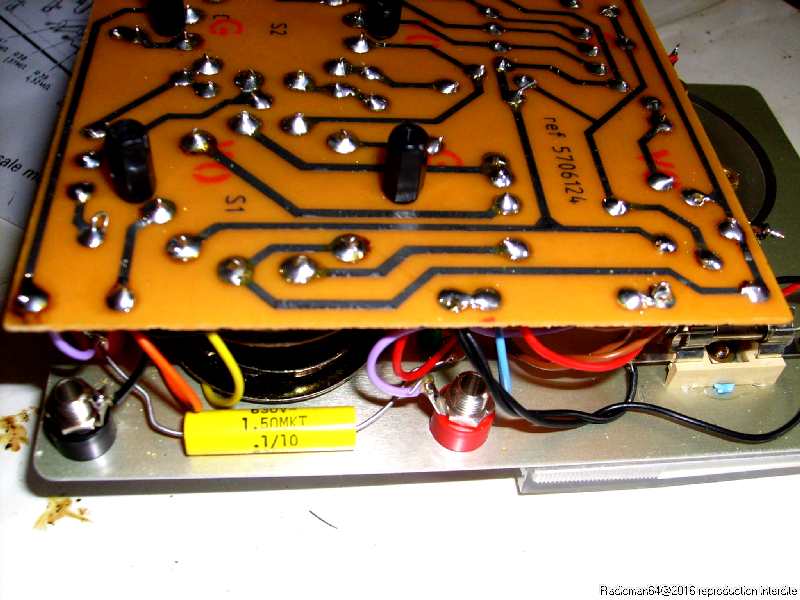

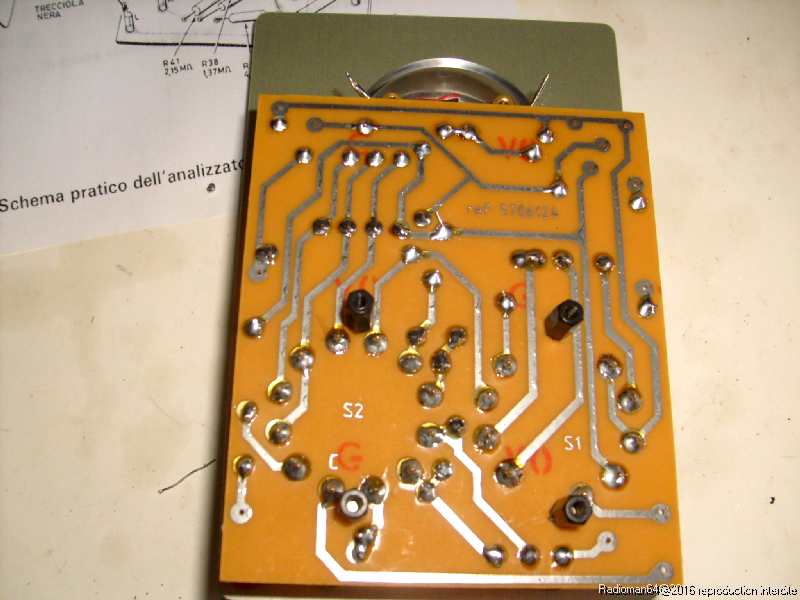

J'ai donc tout redémonté et en suivant les pistes du circuit je me suis rendu compte que j'avais soudé un commutateur à l'envers!!!!

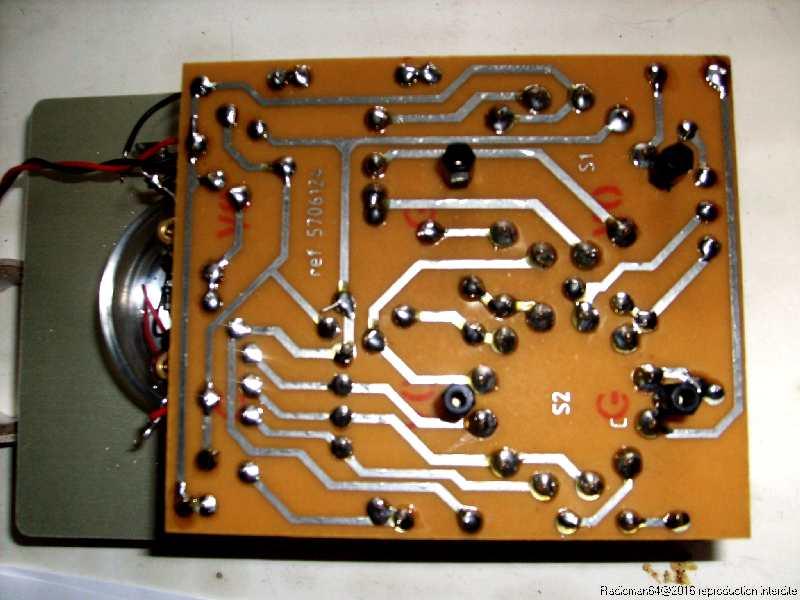

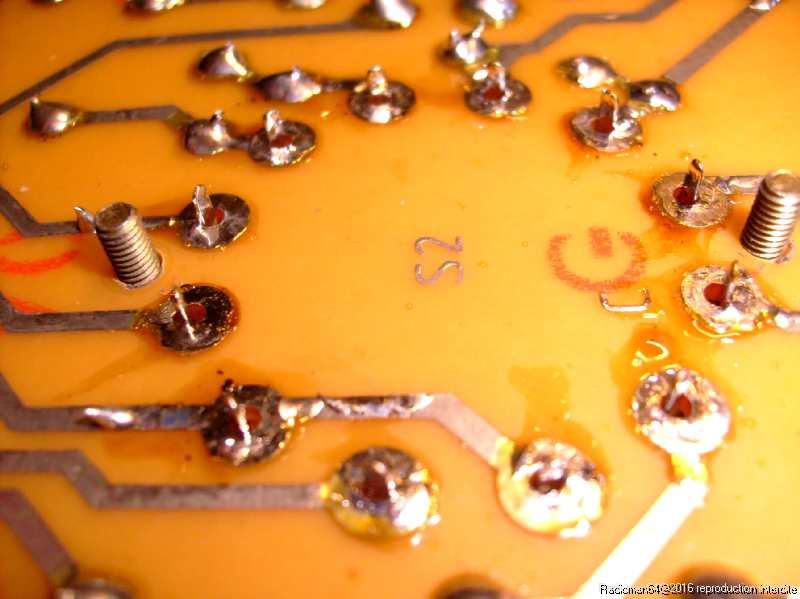

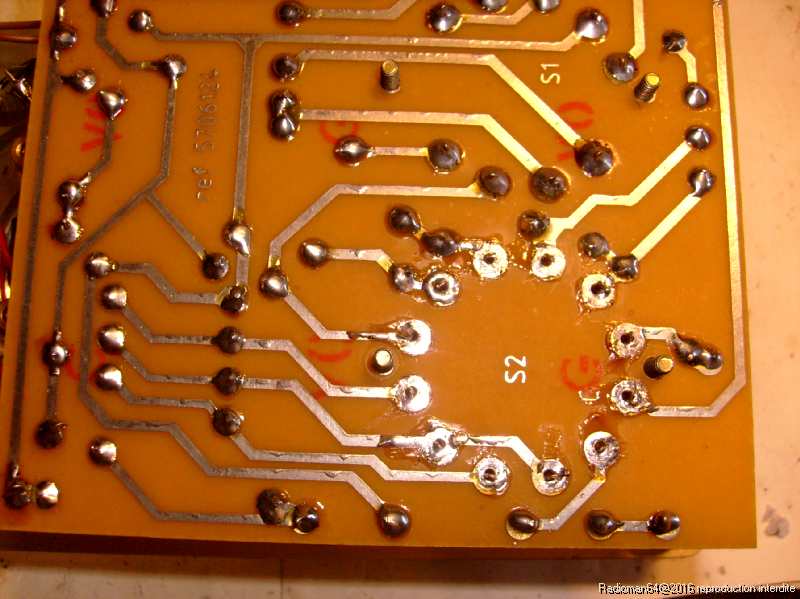

C'est le commutateur "S2" et si on regarde la sérigraphie on aperçois en effet la lettre "C" qui repère la patte du "commun"!
Je n'ai plus qu'à le dessouder et le remettre dans le bon sens.
Pour le dessouder je vais utiliser un fer un peu spécial que je viens de recevoir, acheté sur le site de Banggood pour une dizaine d'Euros.
C'est un fer qui intègre dans son manche une pompe à dessouder: c'est le moment de le tester!

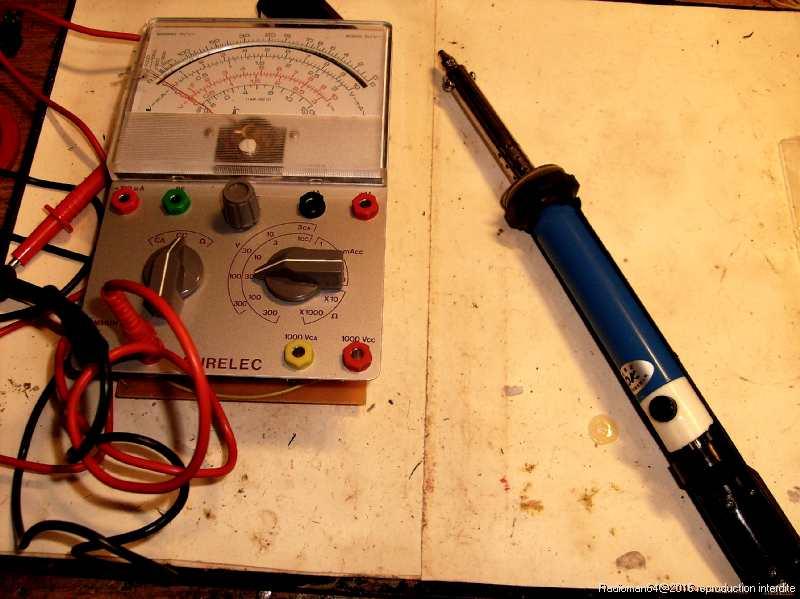

Voici l'engin posé à coté du contrôleur, sa puissance de 30W est suffisante pour ce genre de travail:

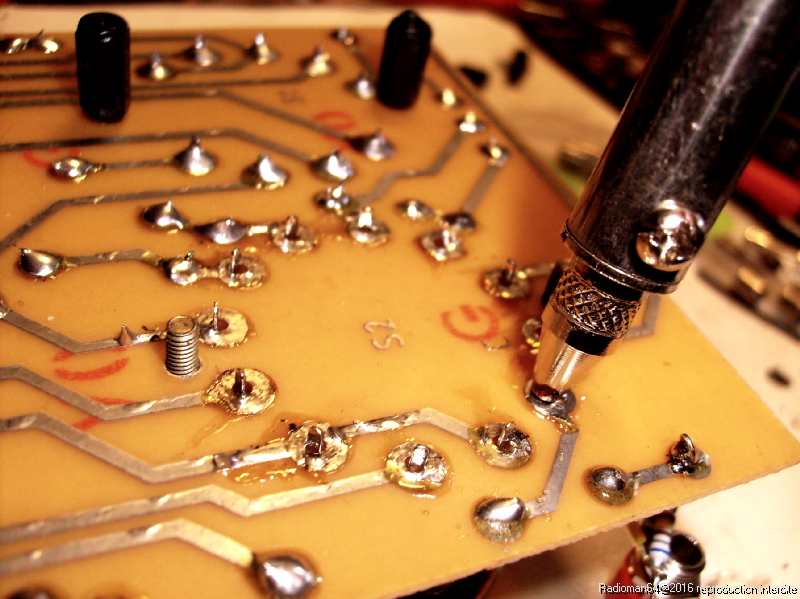

On enfile la panne creuse sur la patte du composant , dès que la soudure est fondue on appuie sur le bouton de la pompe et la soudure est aspirée :
le résultat est quasiment parfait à condition de tenir la panne du fer bien perpendiculaire au circuit.
Je n'ai plus qu'à tourner le commutateur de 180° et à le ressouder:
Une fois les soudures effectuées je remonte tout et je passe aux premiers essais:

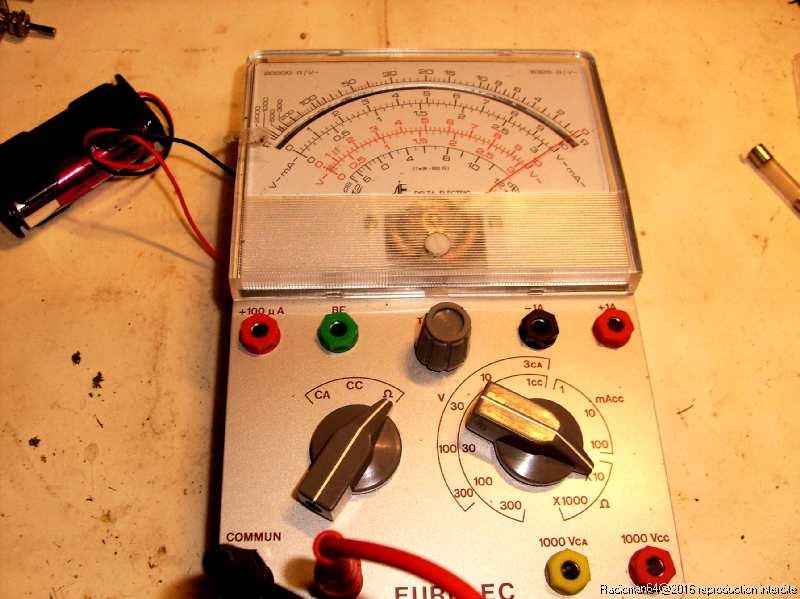

Position Ohmmètre: Réglage du "zéro" avec le bouton de tarage!

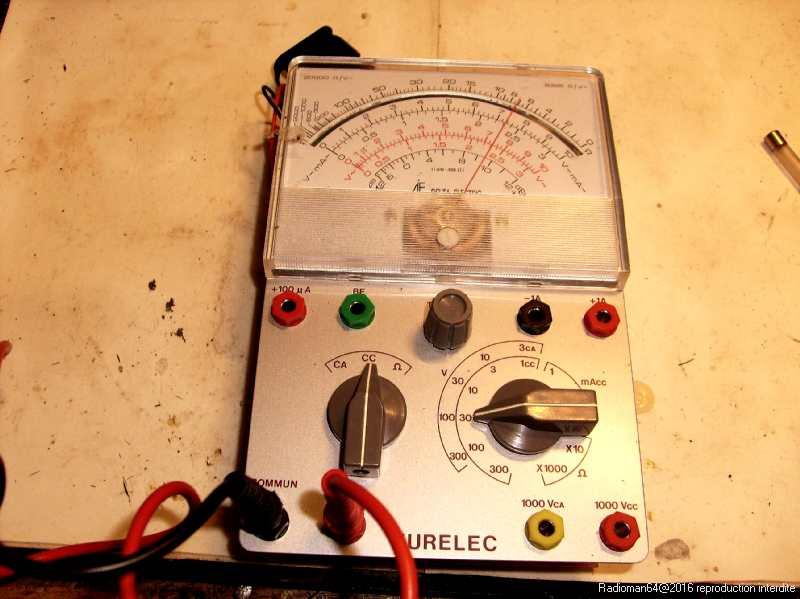

Calibre 300V alternatif: mesure de la sortie "120V" de mon alimentation isolée du secteur.
Calibre 300V alternatif: mesure de la sortie 220V !
Calibre 10V continu: Mesure de la sortie 5V (5,2v à vide) de mon alimentation...
Calibre 30V continu: mesure 23V sur mon alim stabilisée!
Tout cela est dans les tolérances prévues, je peux (enfin) fermer le coffret...
