TRANSISTOR PRINZSOUND

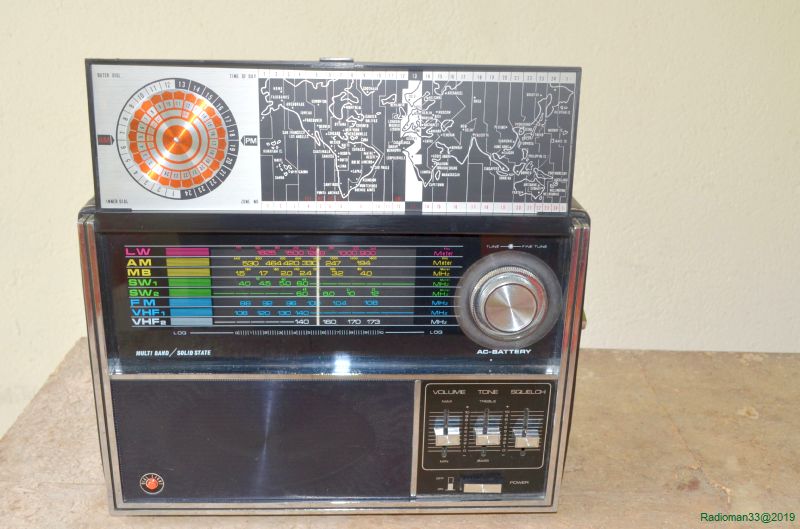

Ce joli poste ramené l'an dernier de la bourse d'Agen date de 1974

C'est un poste dit "Multiband" car en plus des PO/GO/OC/FM il reçois les bandes VHF aviation, amateur, marine.Dsc 38

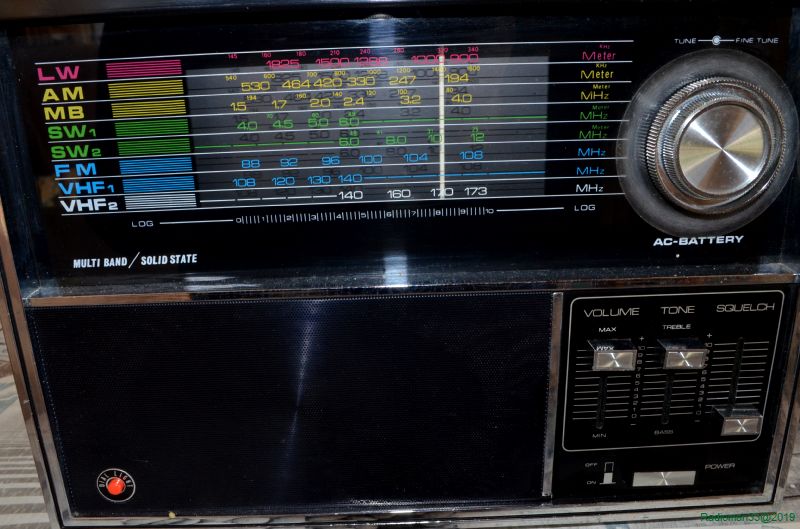

Quand on soulève le volet supérieur on découvre un grand cadran en couleurs avec des indications très claires

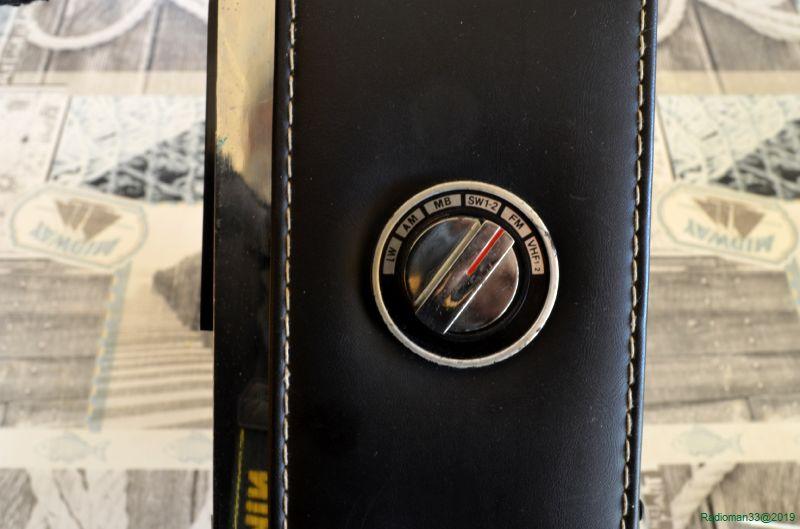

Dsc 0209La sélection des gammes d'ondes se fait par un gros commutateur rotatif sur le coté:

Dsc 0190

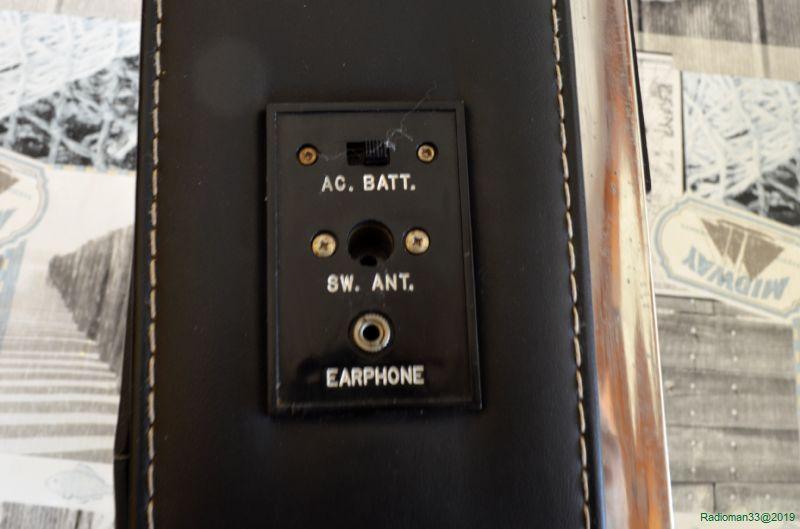

De l'autre coté le commutateur piles/secteur et diverses prises:

Dsc 0193

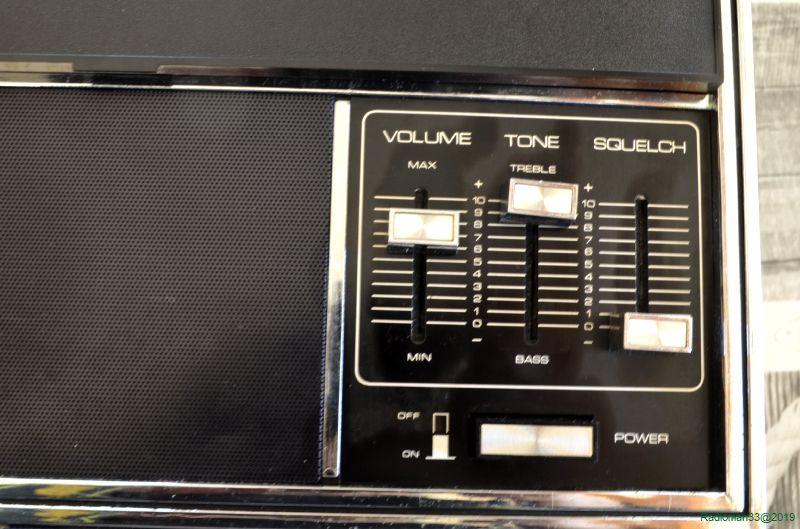

Sur le devant il y a aussi un panneau de commandes avec des grands curseurs et l'interrupteur M/A:

Dsc 0191L'appareil est monté dans un coffret en bois gainé avec des enjoliveurs chromés:

pur produit de ces années-là !!!

Son précédent propriétaire avait laissé dedans un jeu de piles quasi neuves, on va faire quelques essais:

Tout d'abord les curseurs "crachent" énormément et le commutateur de gammes a beaucoup de difficultés a donner une réception stable.

GO et PO fonctionnent à peu près mais j'ai rien en OC ni en FM!

Par contre en VHF j'ai pu entendre quelques avions vers 126Mhz.

Un gros nettoyage s'impose:

Dsc 0195

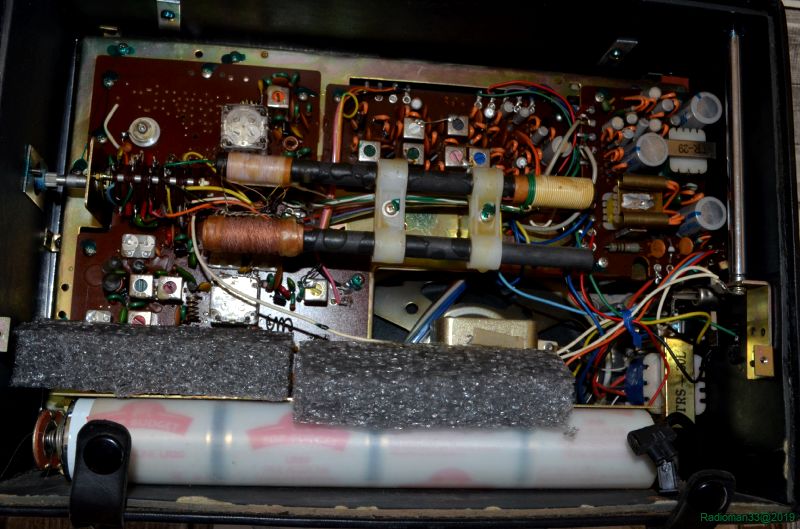

L'ouverture du boîtier est facile (2 vis) et on accède à tout le circuit:

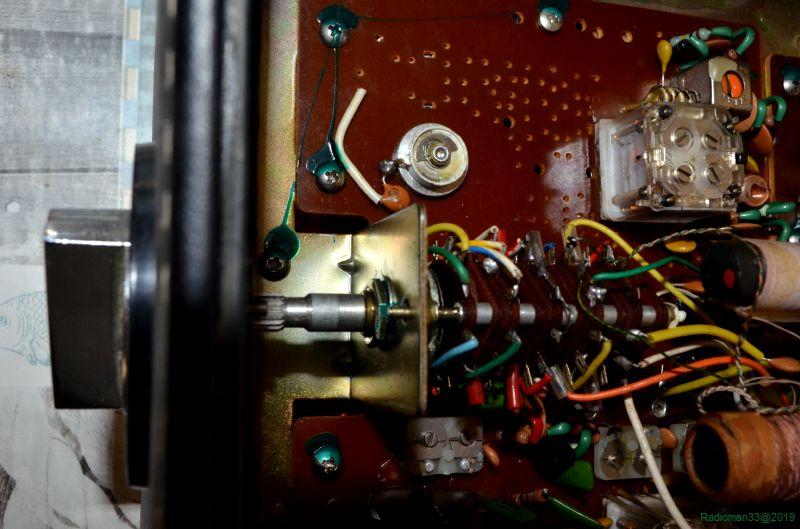

Il me restais un peu de produit KF spécial Tuner et j'ai bien noyé le commutateur rotatif...Dsc 0198

Les faux contacts ont progressivement disparus et miracle! ... La réception est revenue en OC et FM..!

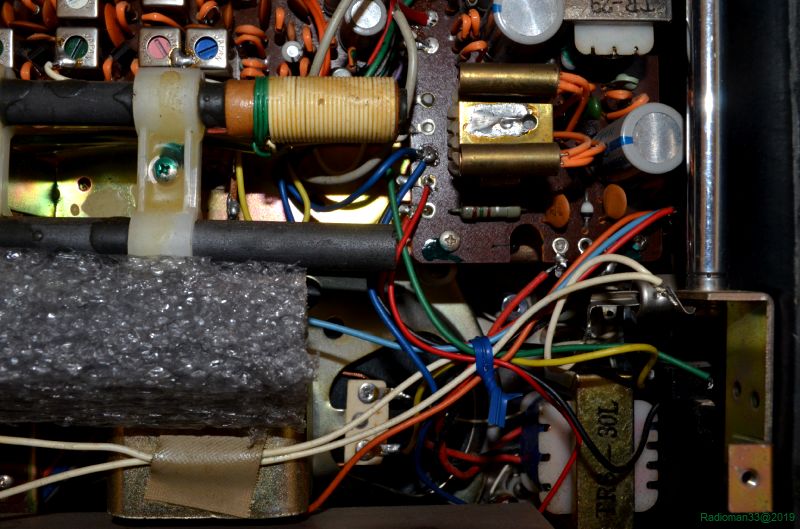

Ici, une photo des cadres ferrite:

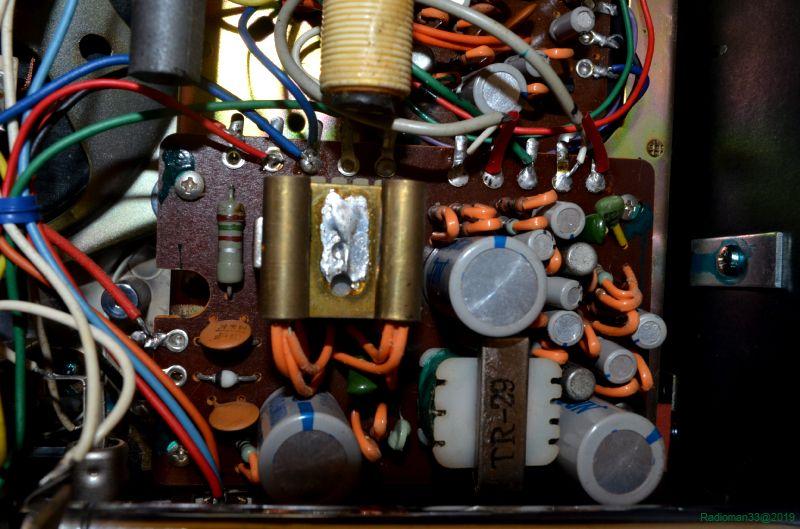

Dsc 198Et là une photo de l'amplificateur BF (transistors au germanium):

Dsc 0200

Reste les curseurs: ici PAS DE KF...ça va les bloquer!

J'ai donc vaporisé un peu de graisse silicone en bombe et là aussi plus de crachement et ils on retrouvés leur souplesse.Dsc 47

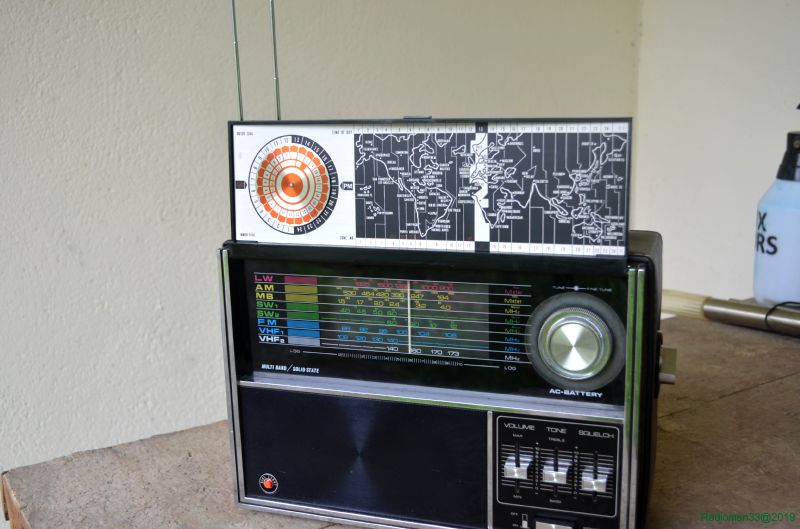

L'appareil a retrouvé un fonctionnement normal,

il ne faut pas s'attendre à une grande sensibilité: c'est du bas de gamme!

La marque est quasiment inconnue, on est loin des "grundig satellit" ou des "Sony" mais le prix n'étais surement pas le même!
