RADIO-STAR STARLET34



On va s'intéresser à la marque "RADIO-STAR" qui était à Nice:

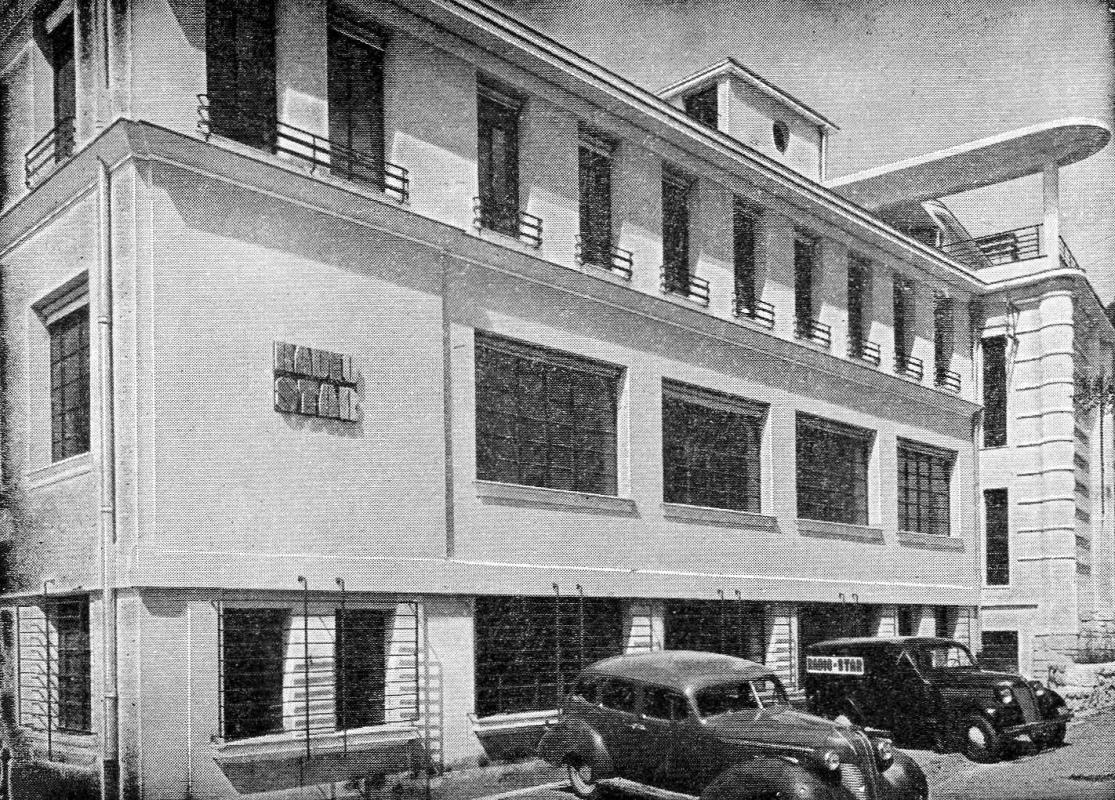

Usine radio star a niceCette usine a fabriqué de très nombreux postes de TSF !

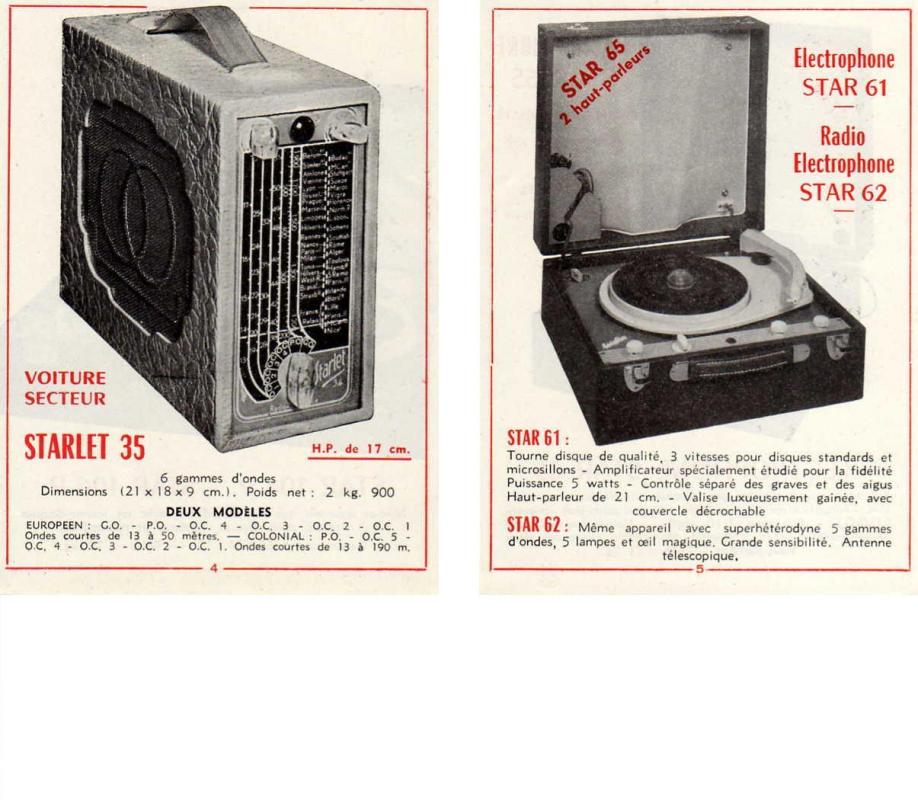

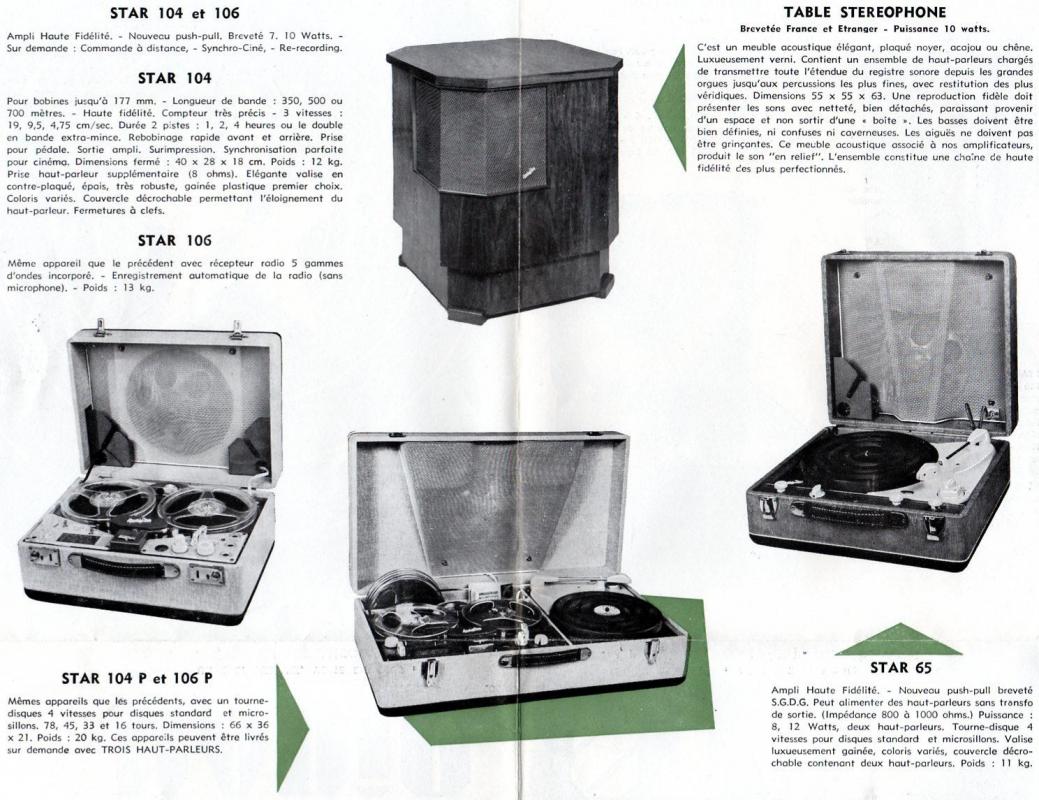

Star 106Starlet 35 et star 62 et electrophones

Sur cette dernière publicité on aperçoit un appareil de la gamme "Starlet" et c'est justement à un de ces appareils auquel on va s'intéresserStarlet indispensable a votre confortSur cette autre publicité on a un aperçu des possibilités!

J'ai pour ma part deux postes de cette curieuse série:

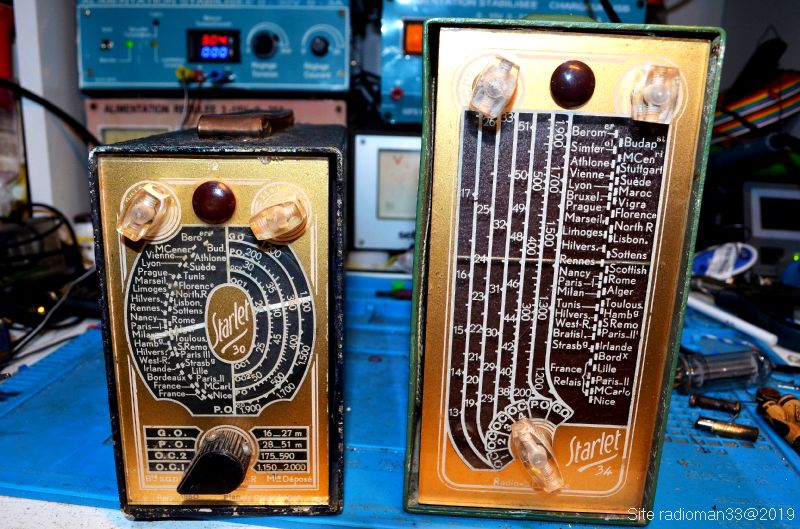

Dsc 0231Un Starlet 30 (le plus petit) et un Starlet 34, cest ce dernier modèle qui va faire l'objet de cet article!

Voici donc le "Starlet 34" :

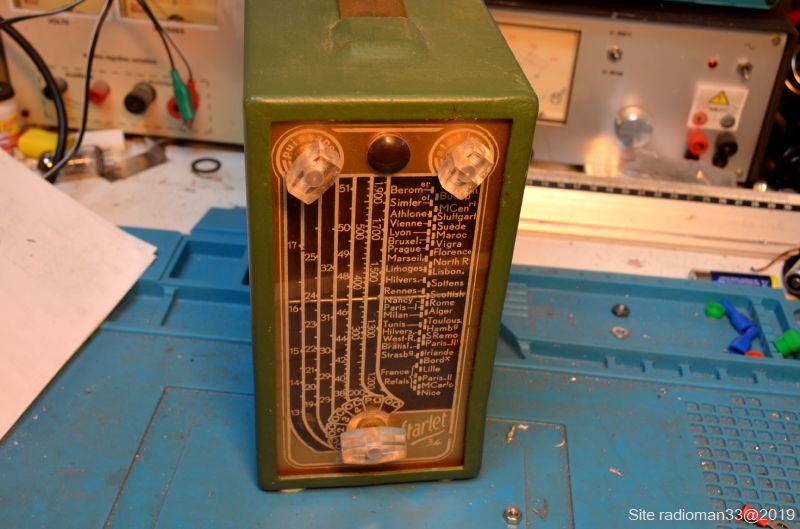

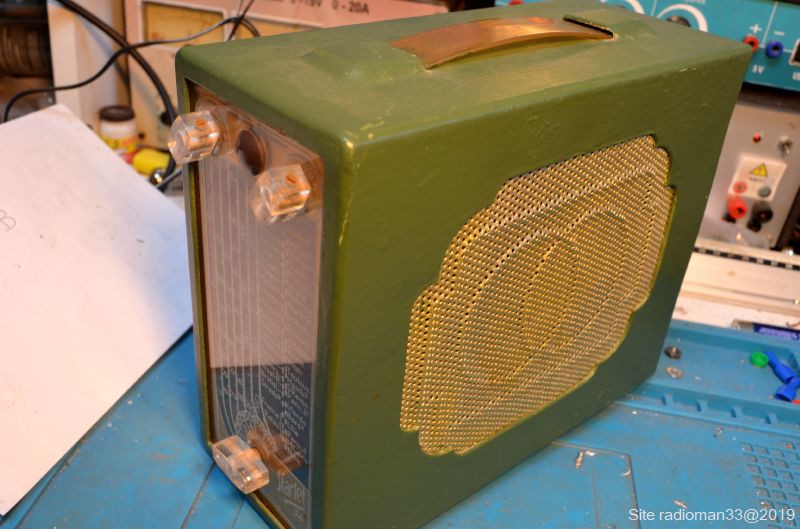

Dsc 0187Dsc 199

Ce tout petit poste est monté dans un boîtier métallique peint en vert avec une grille dorée du plus bel effet.

Il reçoit 6 gammes d'ondes: PO, GO, et 4 gammes d'ondes courtes!

A l'arrière:

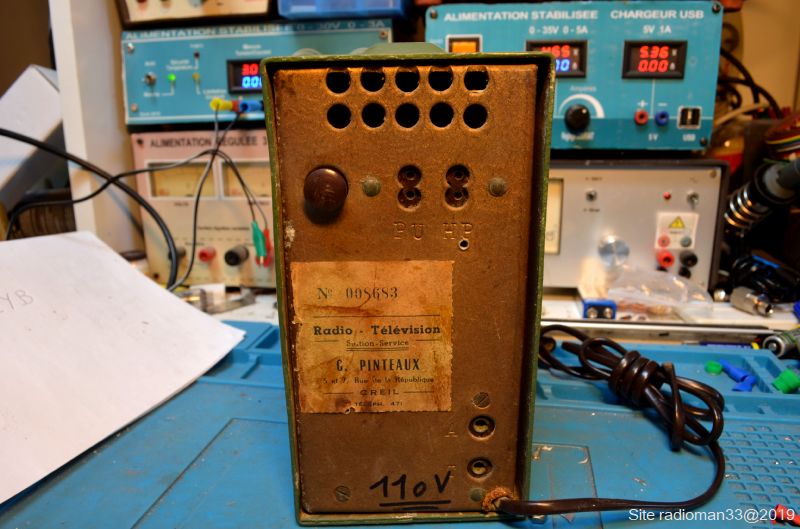

Dsc 200Prises antenne et terre mais aussi prise Pick-up et prise de haut-parleur supplémentaire.

L'appareil fonctionne en 110V et c'est un montage "Tous courants": La plus grande prudence s'impose!

J'ai eu cet appareil suite à un échange de matériel et on m'a précisé qu'il avait été révisé et qu'il fonctionnait...

J'ai donc testé un premier branchement sur mon alimentation variable isolée du secteur et...Surprise!

Pendant une minute rien ne s'allume et rien ne se passe... puis un ronflement de plus en plus fort apparaît et...aucune réception...

On va donc passer au démontage de l'appareil:

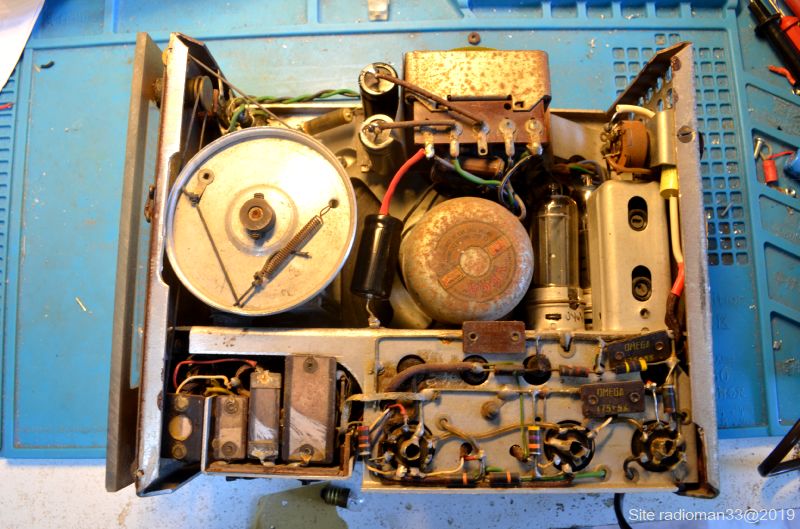

Une vis à enlever dessous et le boîtier extérieur coulisse difficilement:Dsc 202

Je vois ainsi que 3 condensateurs chimiques ont été remplacés ainsi que 2 ou 3 condos papier.

Une mesure rapide sur les condensateurs me confirme ce que je pensais: la valve redresseuse est défectueuse, et un dépot blanc sur la partie haute me fait penser qu'elle a pris l'air!

Le jeu de tubes utilisé est des "Rimlock" série U la valve est une UY41...

Regardons là de plus près:

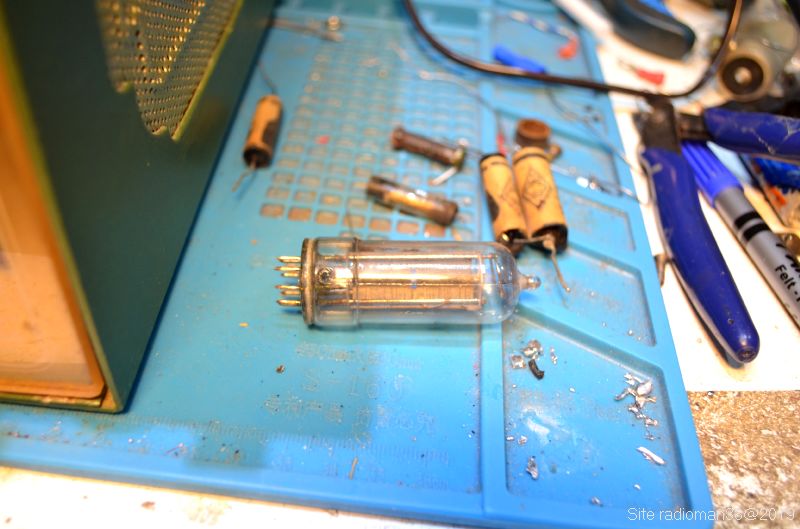

Dsc 234

A l'endroit où il y a un ergot en verre de détrompage on voit nettement un petit trou bien rond!

J'ai cherché dans mon stock et j'ai trouvé une UY42 à priori équivalente.

Avant de la remplacer j'ai regardé le poste de plus près:

Cet appareil est particulièrement inaccessible, au point de se demander comment certaines parties sont assemblées!

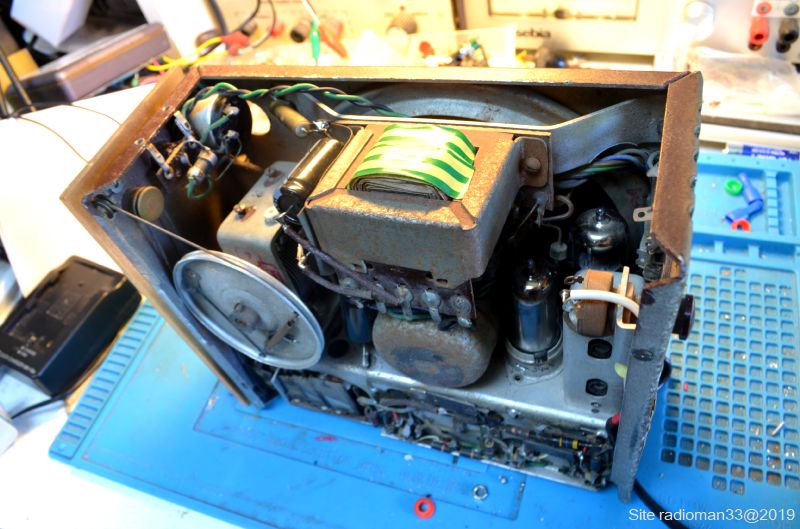

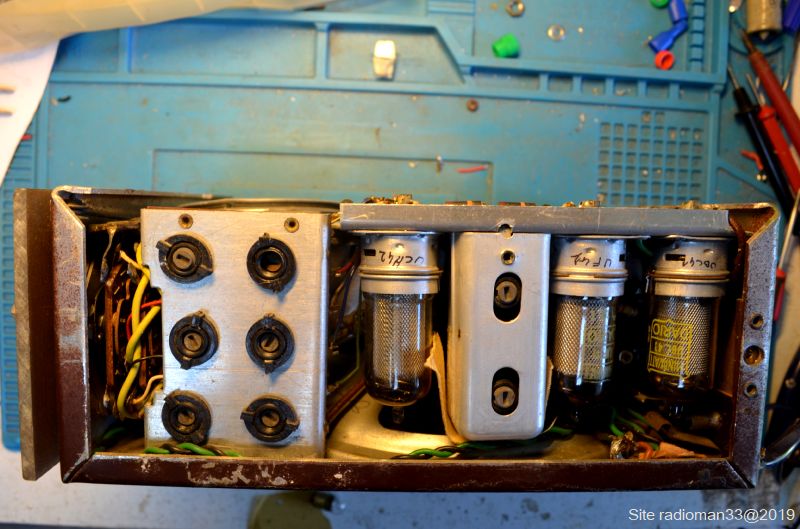

Dsc 203Dsc 204

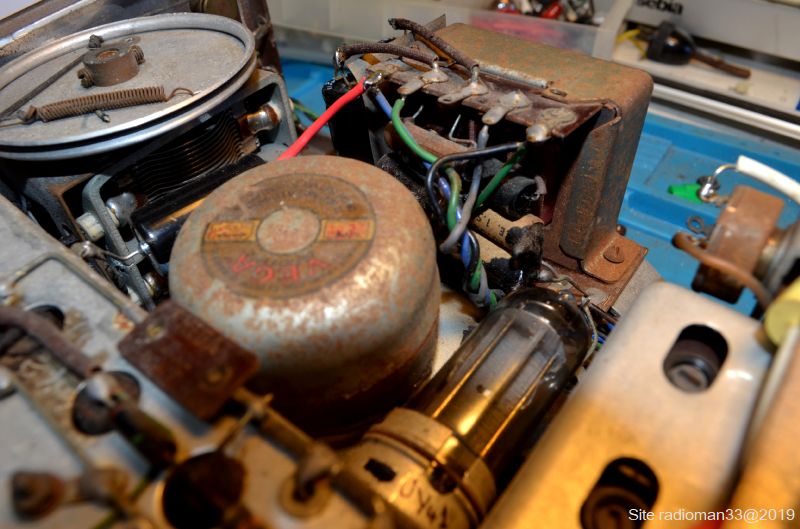

Sous le transformateur de sortie il y a plusieurs condos papier/goudron pas très frais et qui ont bien coulé et une résistance qui elle, a bien chauffé!Dsc 0202On va donc enlever la valve et démonter le transformateur de sortie!

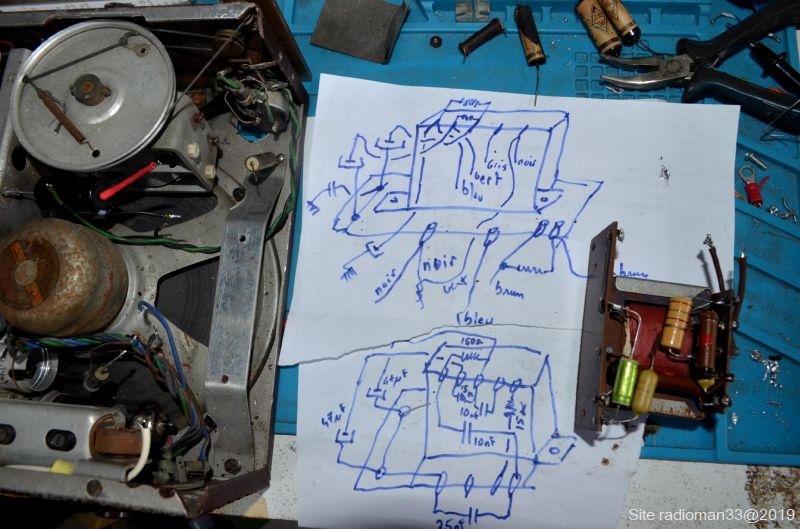

Radio-star n'ayant publié aucun schéma il va falloir faire un repérage de tous les fils qui arrivent dessus:

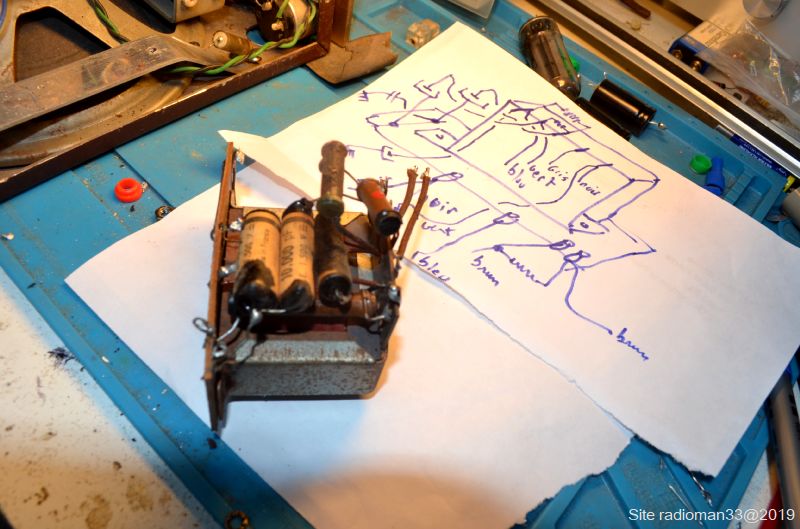

Dsc 0204Les condensateurs sont remplacés ainsi que la résistance:

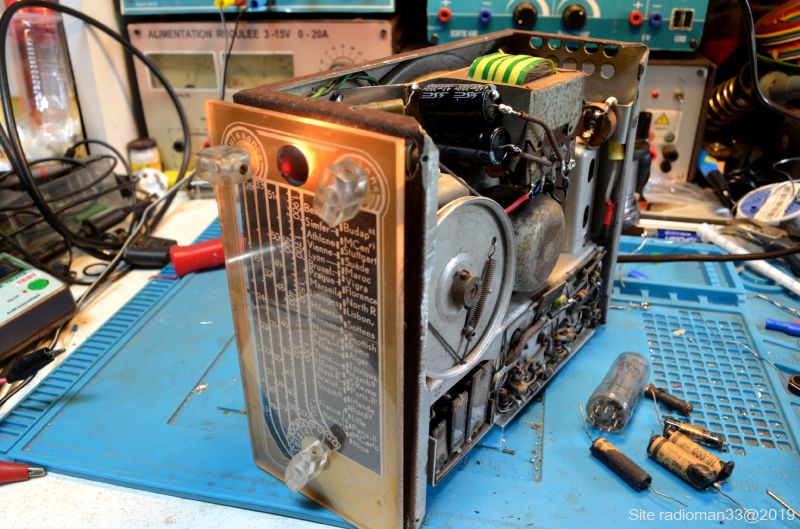

Dsc 208Tout cela n'est pas évident surtout au moment de tout remettre en place!Dsc 225

J'ai aussi changé la lampe cadran et remonté l'ensemble:

Mise sous tension...La haute tension met du temps à monter mais ça fonctionne:

j'ai 112v et 105V sur les chimiques, je branche une antenne et j'ai enfin de la réception!

j'en profite pour reprendre l'alignement des transfos F.I: heureusement ils sont très accessibles!

Le poste est remonté dans son boîtier:

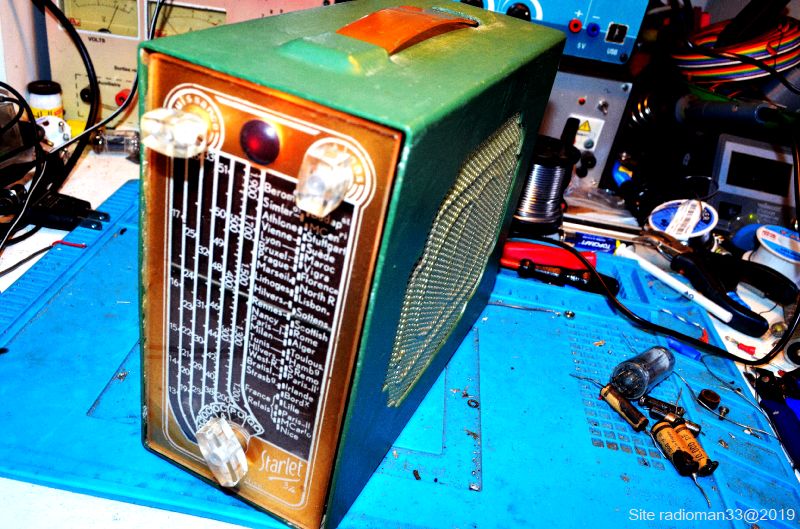

Dsc 0228

Ce genre de poste est particulièrement délicat à réparer du fait de sa conception, mais il fonctionne et c'est le but recherché!

Par la suite on s'interessera au "Starlet 30" qui lui, est dans son état d'origine: du travail délicat en perspective...

(Merci à doc-tsf pour les photos d'illustration)
