R.L.C "Le Campeur" sur piles

Au début des années 50 on a vu apparaître sur le marché tout une gamme de petits postes à lampes fonctionnant sur piles!

Cette revue "Le haut-parleur" de 1952 en avait fait sa couverture:

Hp 1952

Ces appareils transportables fonctionnaient sur piles et pour certains modèles sur secteur.

Ils utilisent tous une série de tubes miniatures type "batterie" chauffés en 1,4V et se contentant d'une haute tension de 60 à 90V..

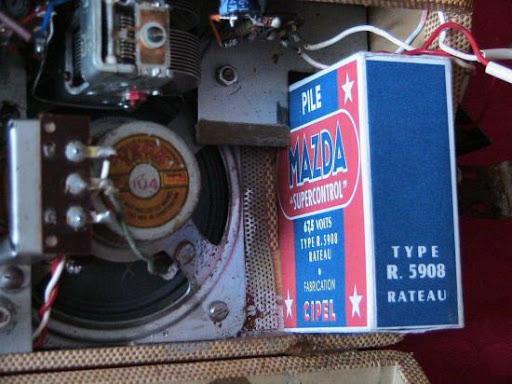

Des piles de 67,5V et 90V ont été fabriquées pour ces appareils:

Pile675v Pile 67 5v

le chauffage étant assuré par une ou deux piles de 1,5V...

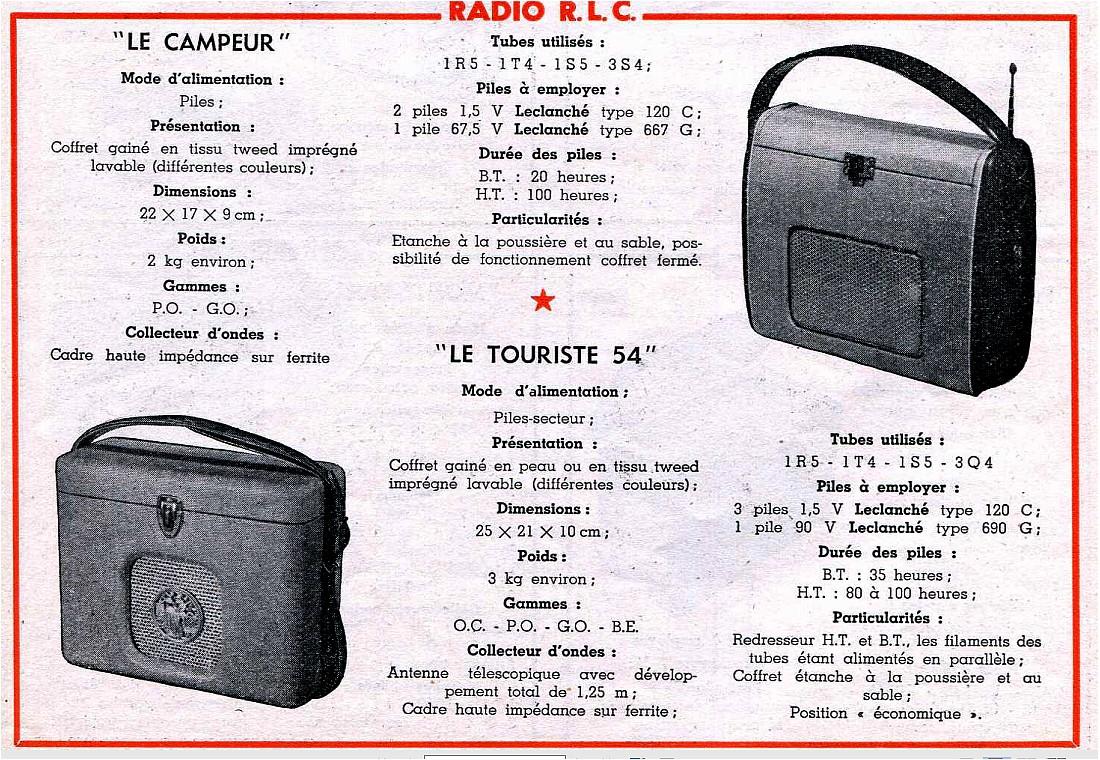

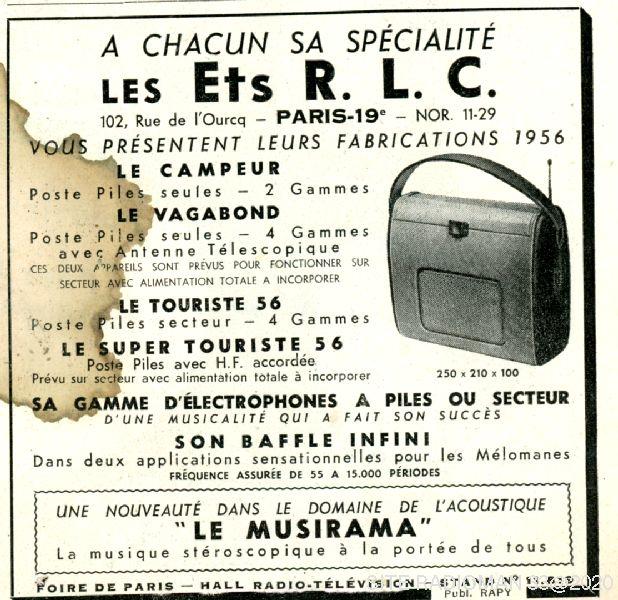

La Marque "R.L.C" a fabriqué plusieurs de ces postes, dont le modèle "Le Campeur" que je vous présente aujourd'hui:Rlc pub

Voici le mien:

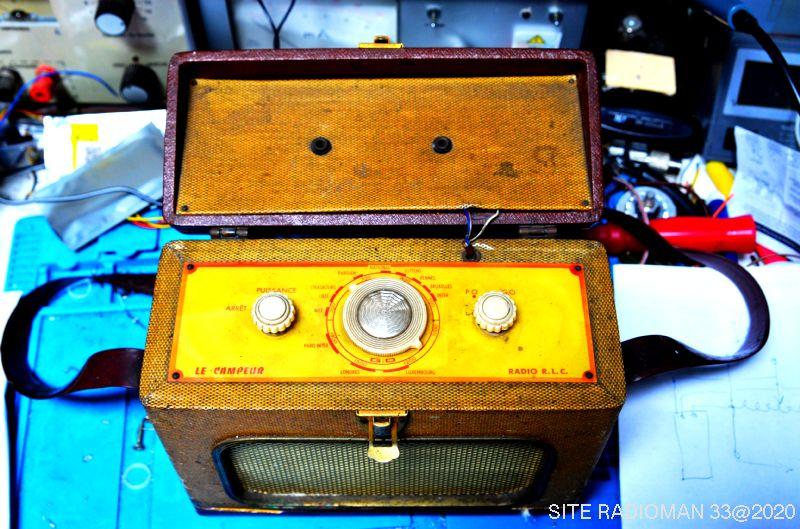

Dsc 0294

Un coffret en bois gainé avec une bandoulière permet de le faire suivre partout: en pique-nique, à la plage...etc

Sous le couvercle 3 boutons:

Volume + M/A

Réglage des stations

Sélecteur PO/GO

Quelques fils rejoingnent le couvercle car à l'intérieur se trouve un cadre ferrite..

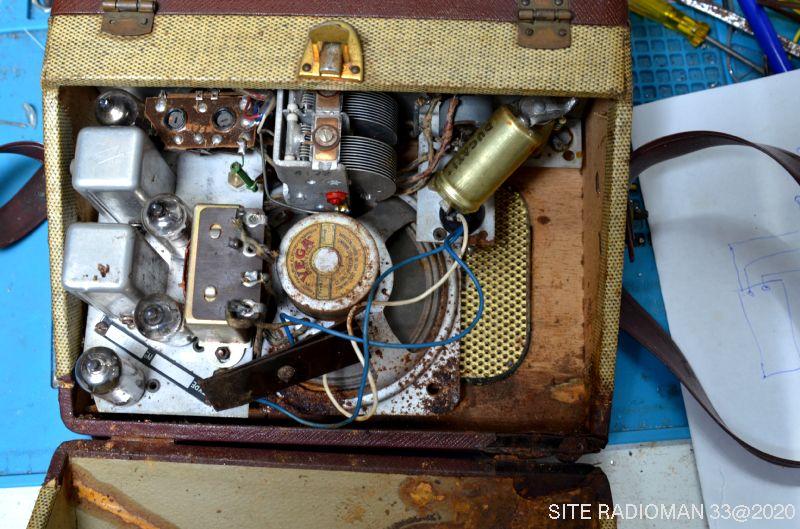

A l'arrière:Dsc 0299

Voici le chassis métallique:

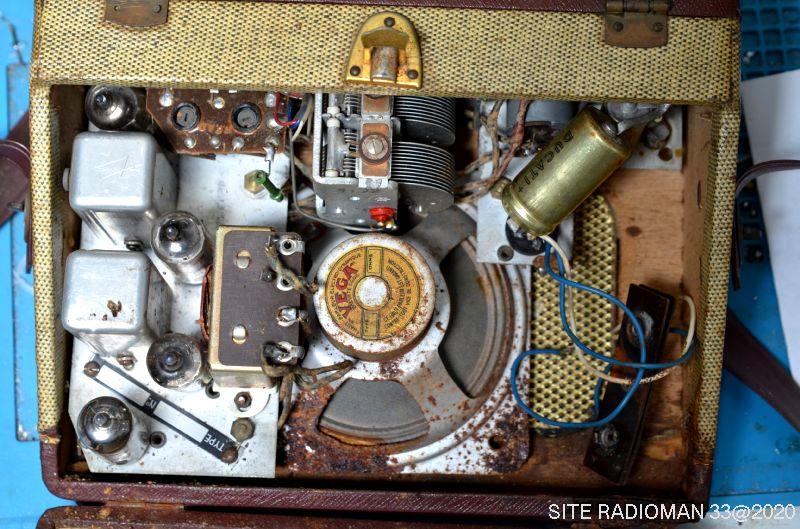

On aperçois les 4 tubes miniatures, le haut-parleur (oxydé) et à droite un emplaçement vide où se trouvait les piles (qui ont coulé et bien oxydé le chassis).Dsc 0303

Il faut tout démonter pour sortir le châssis:

Dsc 0313

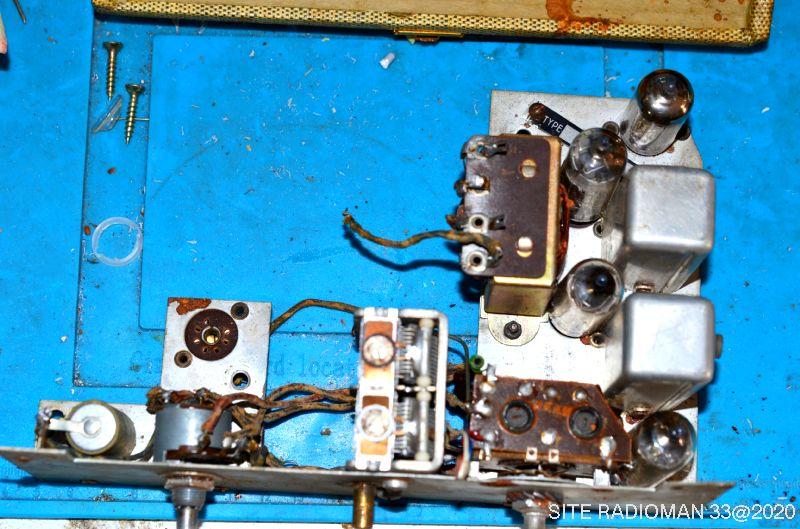

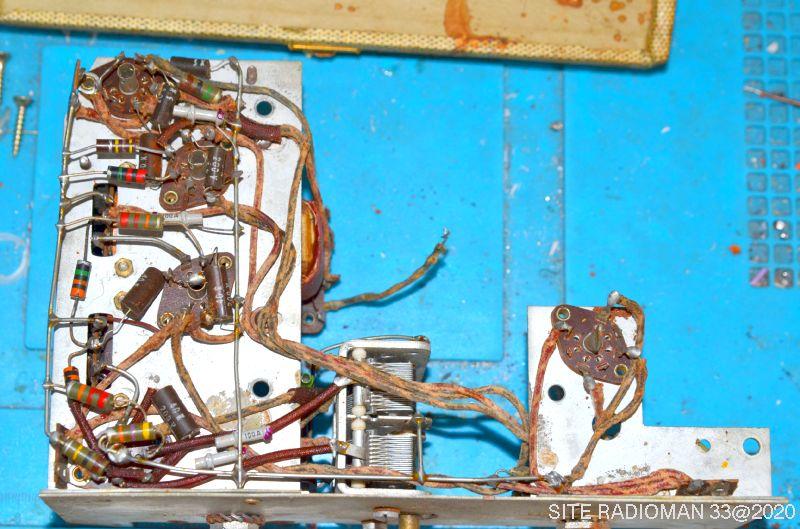

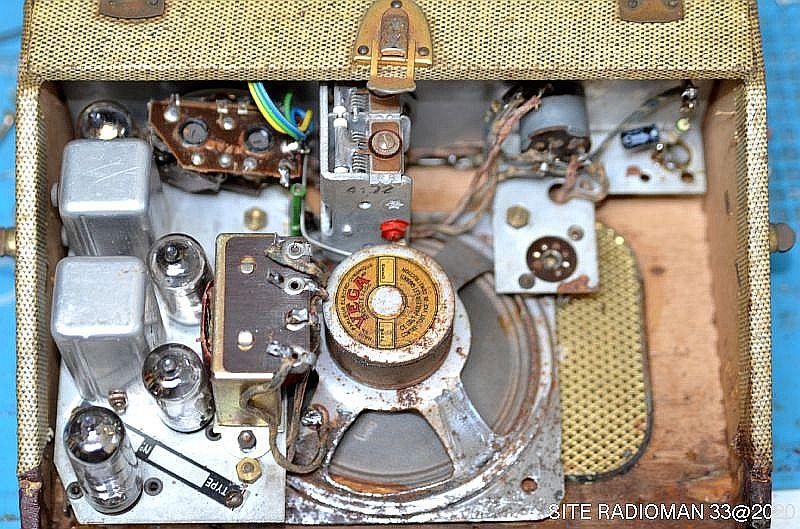

Vue de dessous:Dsc 0310Le support miniature à droite sert à brancher les piles...

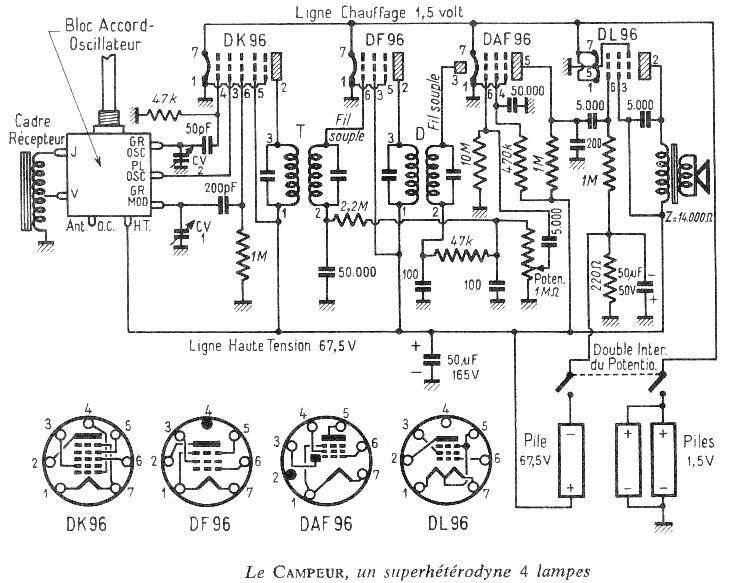

Le schéma de l'appareil est très classique:

Le campeur 2

Il y a eu aussi une seconde version:

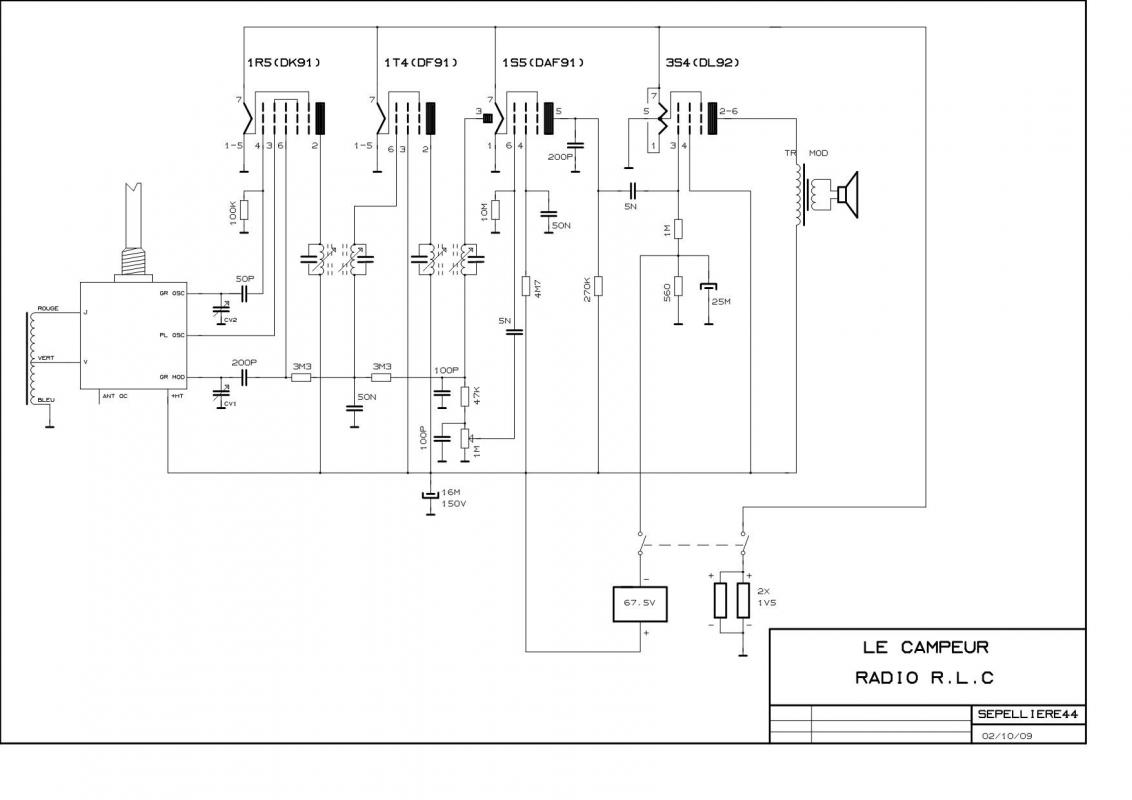

Le campeur 1

Celui que j'ai se situe entre les deux versions, la connexion aux piles se fait par un support miniature 7 broches.

Il y a peu de composants à remplacer:

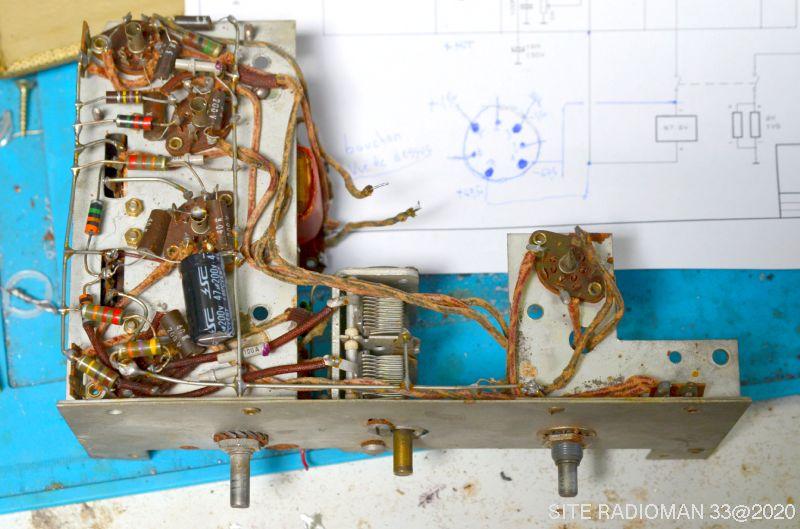

j'ai juste changé un condensateur chimique de 47µF 200v et un de 25µF 25V...



Dsc 0314

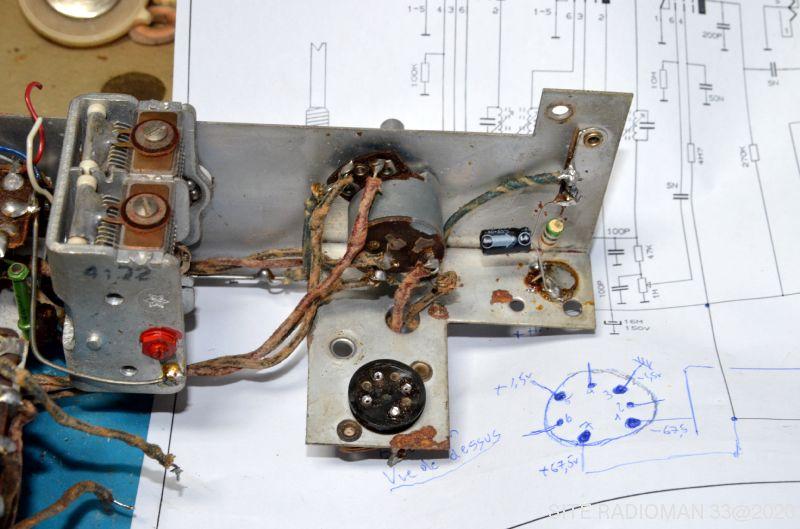

Dsc 0320

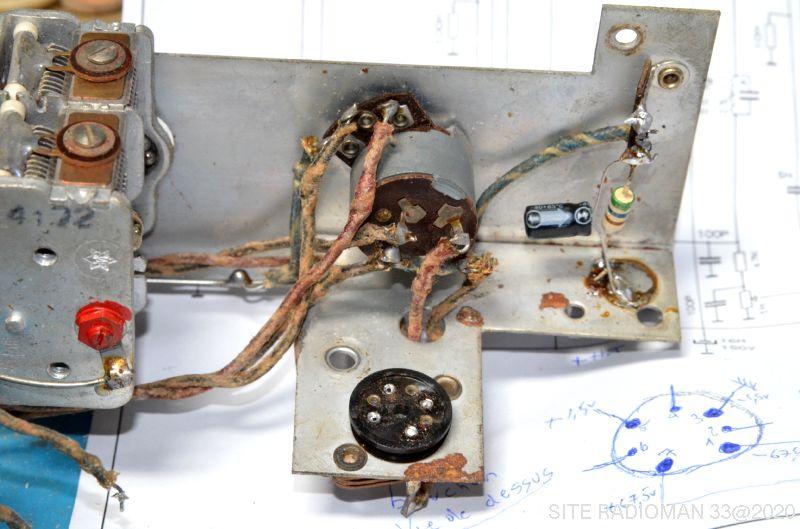

Le câblage de la prise a été refait...Dsc 0323

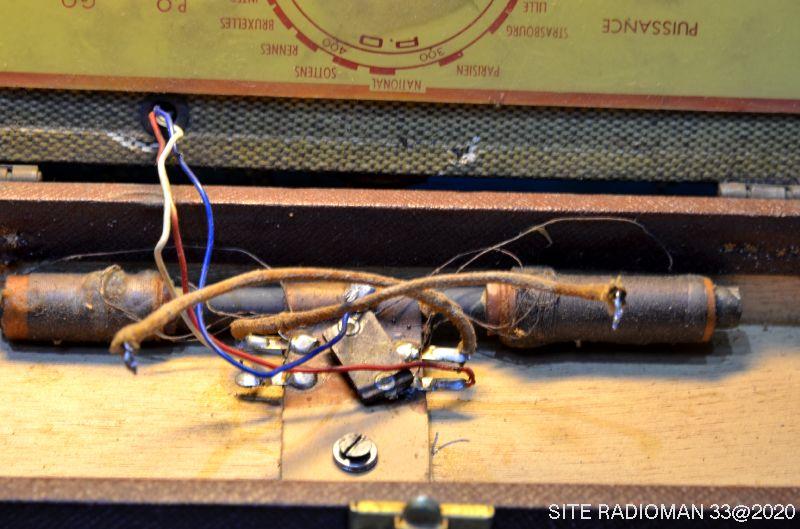

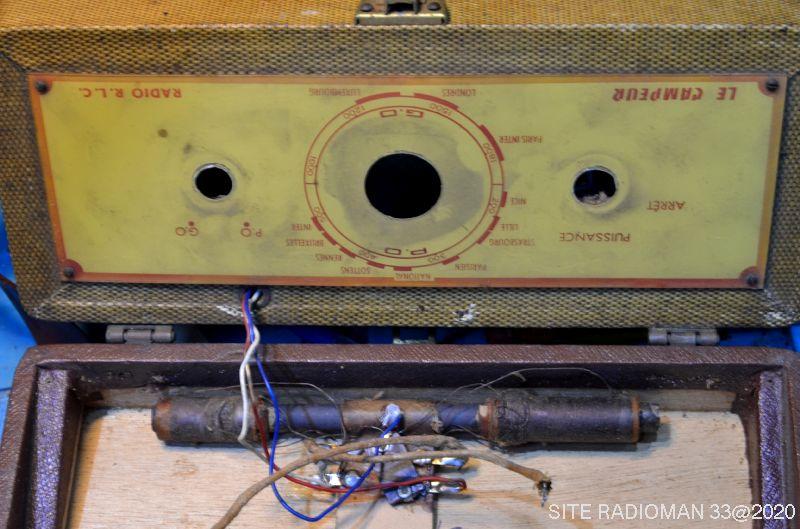

Il faut maintenant refaire les connexions qui vont au cadre ferrite:

Dsc 0324



Dsc 0326

Un morceau de fil en nappe est soudé entre le cadre et le châssis:

Dsc 0337Le haut-parleur (après un bon nettoyage) est remonté sur le châssis et le tout positionné dans sa boite:

tout a l'air OK...

Je vais pouvoir faire un essai sur mon alimentation "spéciale postes batteries":

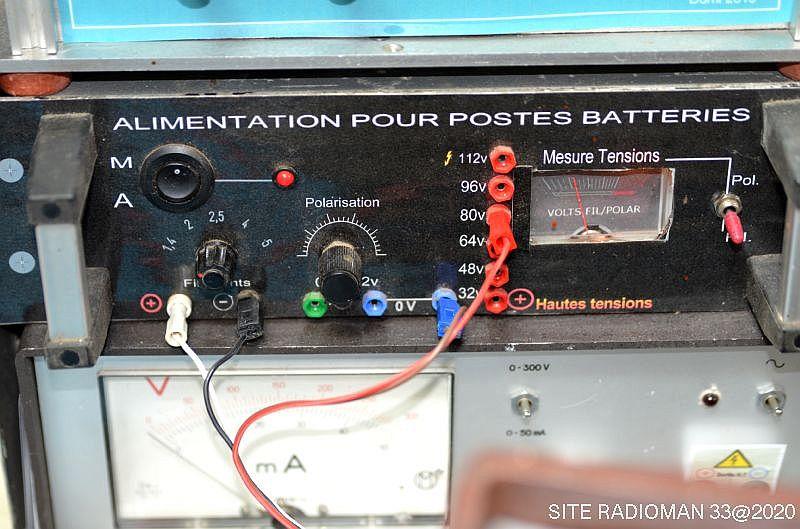

Dsc 0355La sortie "filaments est positionnée à 1,4V

pour la haute tension on va faire un essai à 64V et à 80V

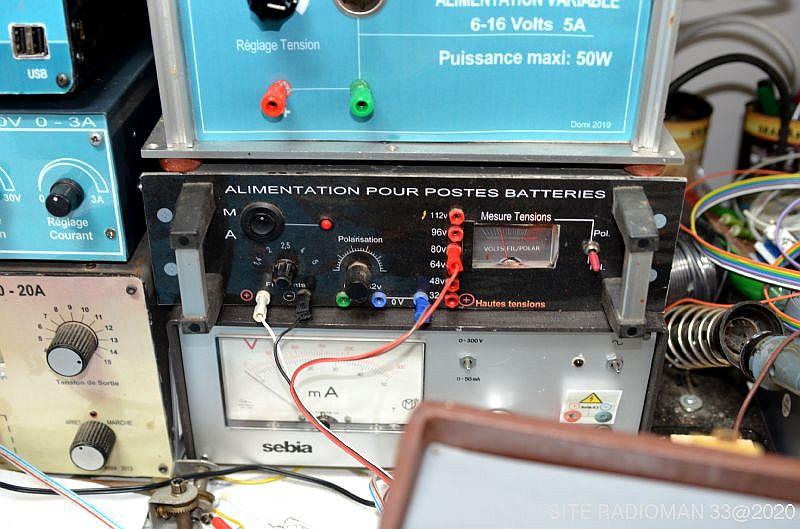

Dsc 0354

Auparavant je ressort le châssis de la boîte pour pouvoir faire quelques mesures:

Premier problème les deux interrupteurs du potentiomètre restent ouverts:

j'ai essayé de le démonter...une pièce est cassée à l'intérieur!

En cherchant dans mon stock j'ai trouvé un potentiomètre de 680K log avec double inter:

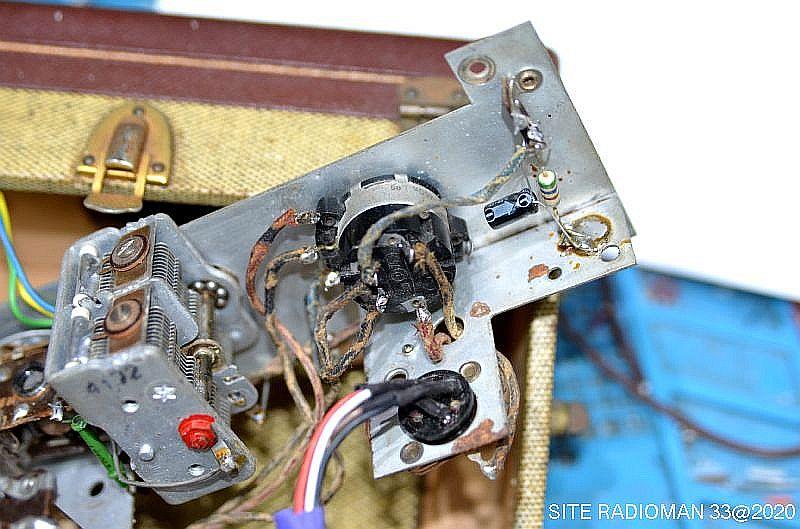

Reste plus qy'à le monter à la place:

Dsc 0340

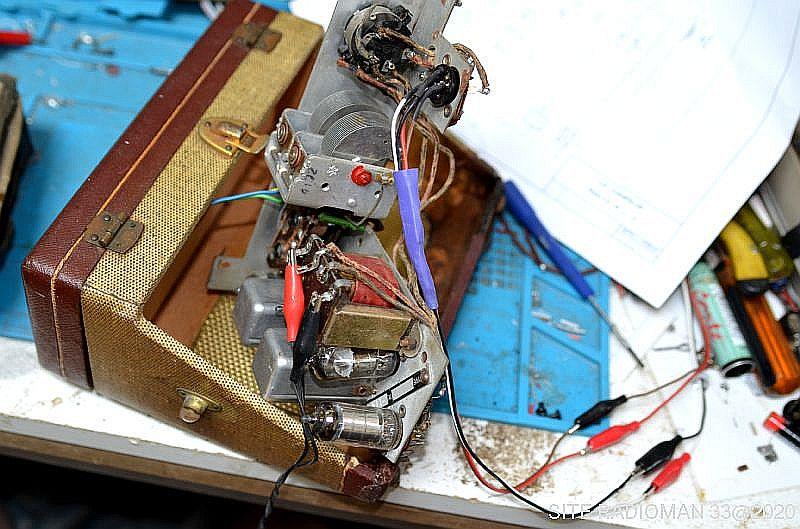

On va pouvoir faire un essai:

Dsc 0344

J'ai branché un haut-parleur extérieur et...ça fonctionne!

En PO beaucoup de parasites mais en orientant le cadre j'attrape une radio Espagnole!

En GO j'ai RTL et la BBC assez faibles mais audibles...

La réception est bien meilleure en 80V ce qui est normal!

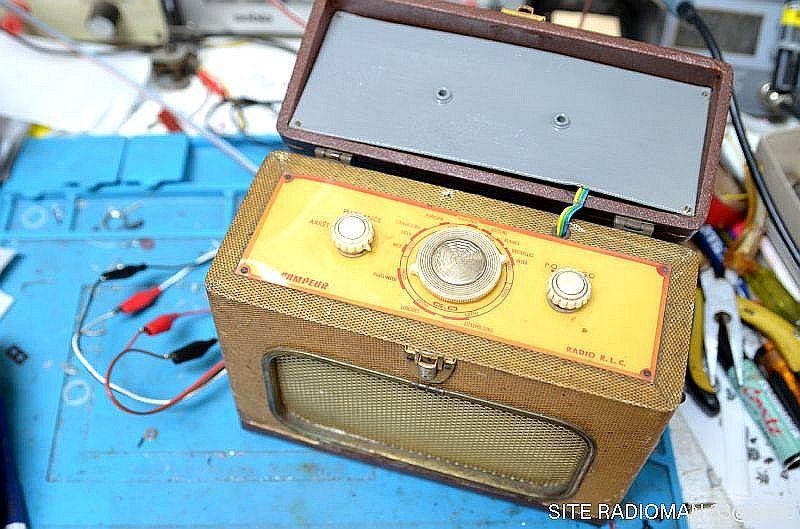

J'ai refait un couvercle à la partie cadre car le carton était complètement pourri:

Je l'ai remplacé par un morceau de plastique granité découpé à la dimension:

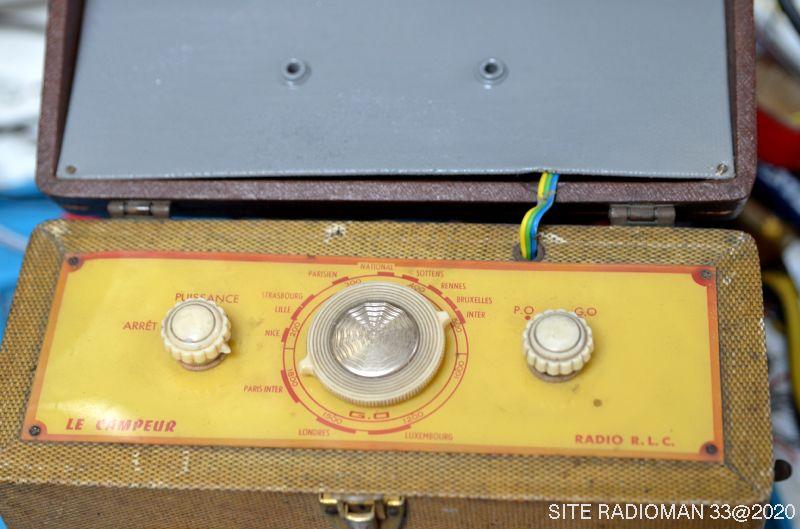

Dsc 0348Le cadran a été nettoyé et le poste remonté dans sa caisse!

Dsc 0349

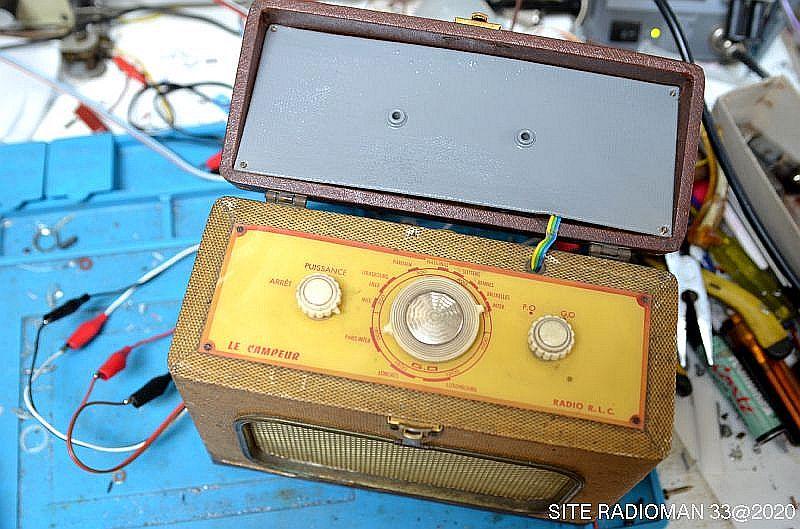

Le poste fonctionne branché sur le cordon de l'alimentation!

Dsc 0356

Voilà un joli petit poste témoin d'une époque bien lointaine maintenant.

Si je veux pouvoir l'utiliser de manière pratique il me reste 3 solutions:

1- Mettre des piles à l'intérieur

pour le chauffage: 2 piles R20 en parallèlle

pour la haute tension 8 ou 9 piles de 9V montées en série

Solution onéreuse, mais qui garantie une réception la plus claire possible

2- Piles 1,5v + convertisseur de tension pour la HT

Tous les montages convertisseurs de tension sont délicats à mettre au point et génèrent énormément de parasites:

Solution complexe et onéreuse...

3- Alimentation secteur

Là on aura un "fil à la patte" mais pour un usage intermittent c'est la solution la plus simple et c'est celle que je vais adopter!

L'alimentation sera externe au poste et pourra servir à alimenter d'autres postes "batteries"

Je n'ai juste qu'à rajouter une prise sur chaque poste que je souhaite faire fonctionner avec...

La description de cette alimentation est ici:

Bloc d'Alimentation pour poste piles/batterie



Merci aux sites "Doc-TSF", Sep44, Carnets de la tsf, Retronik pour les illustrations et les schémas.
