LEMOUZY 519

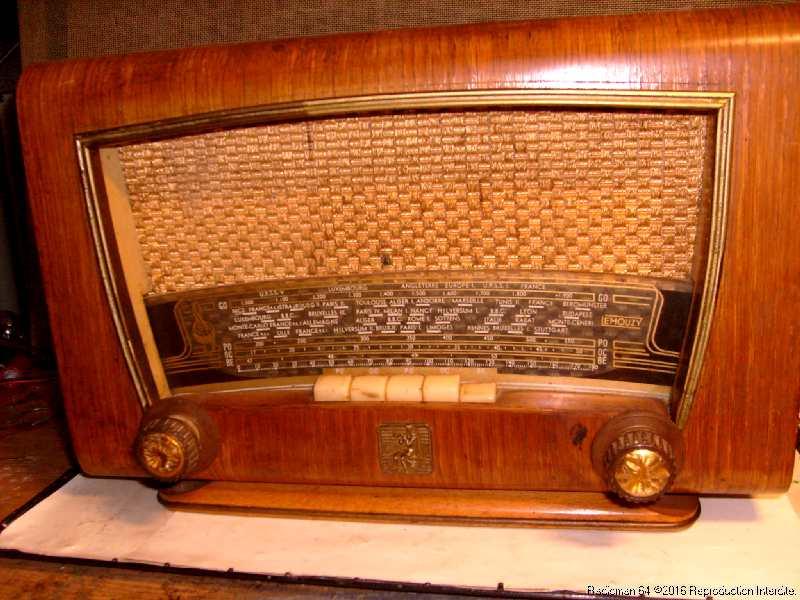

Trouvé sur un vide-grenier, ce joli petit poste a attiré mon attention:

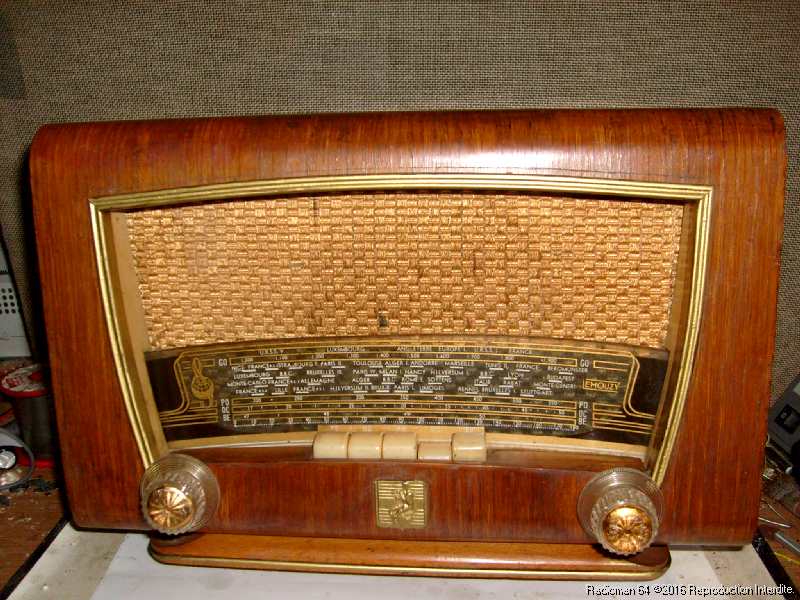

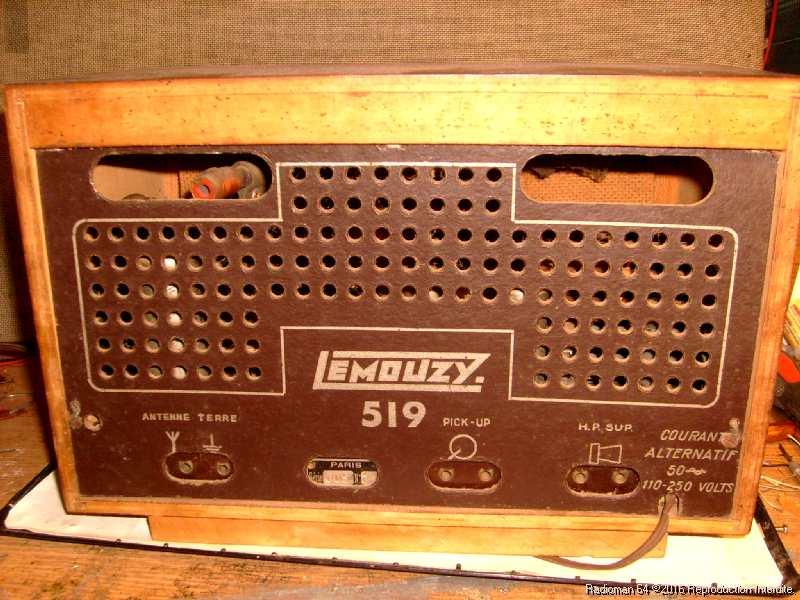

C'est un petit poste de chevet qui date de la fin des années 50 (1958), mais c'est en regardant le carton arrière que j'ai découvert la marque:

LEMOUZY Mod 519.

Ce constructeur (Joseph Lemouzy) a été l'un des plus grand concepteur et fabricant de postes de radio Français!

Dès le début de la tsf en 1915, apparaissent ses premiers appareils et la production va sans cesse augmenter.

Cette publicité des années 30 montre l'essor de la marque sur un marché qui débutais à peine, l'entreprise Lemouzy a conçu et fabriqué des dizaines de modèles de postes de tsf jusqu'aux années 1965 puis elle s'est diversifié pour construire des appareils de mesure de précision.

La production a continué jusqu'au décès de Joseph Lemouzy en 1970 pour se terminer définitivement en 1972.

Vous trouverez une biographie complète de Joseph Lemouzy sur le site d'Alain Baude (un de ses anciens collègues):

Site de A.Baude

Les postes "Lemouzy" ont toujours été des postes de grande qualité, ce qui a fait la renommée de la marque durant plus de 60 ans.

Celui que j'ai trouvé n'est surement pas un haut de gamme mais sa conception très simple permet d'assurer un fonctionnement fiable.

Le modèle "519" date de 1958, et c'était les derniers postes à lampes du marché, comme on va le voir le montage est excessivement simple et comporte même un cadre ferrite pour la réception des émetteurs locaux en PO/GO.

J'ai donc démonté le carton arrière:

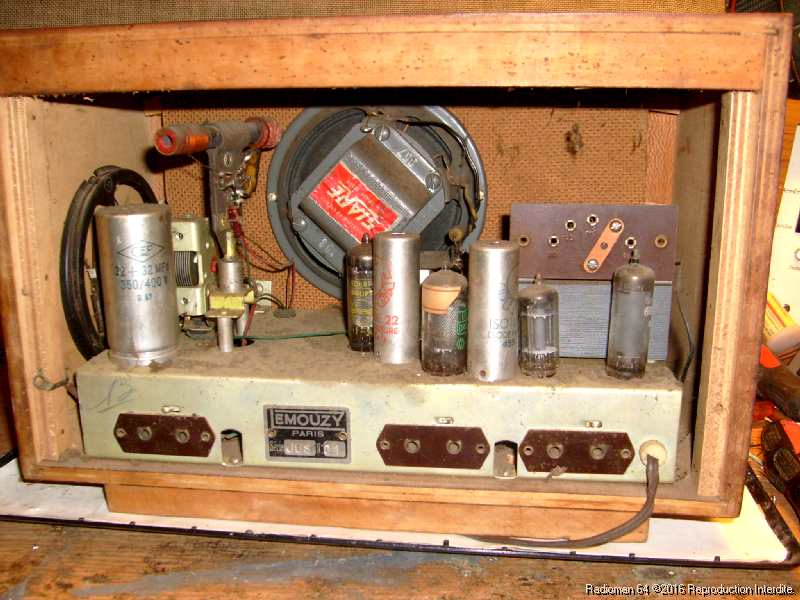

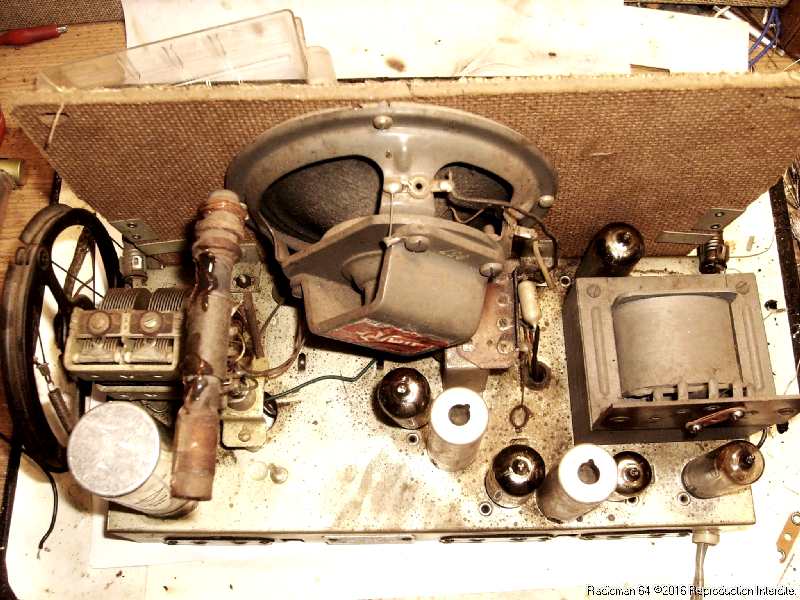

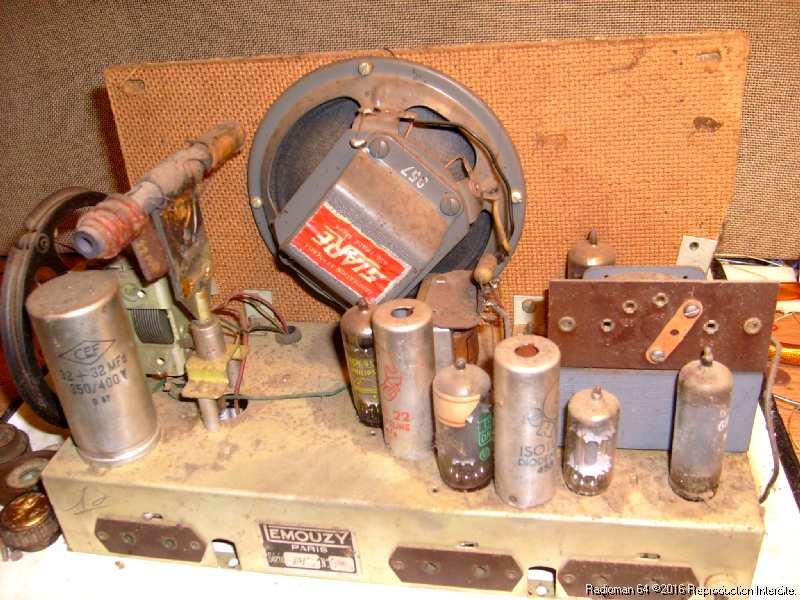

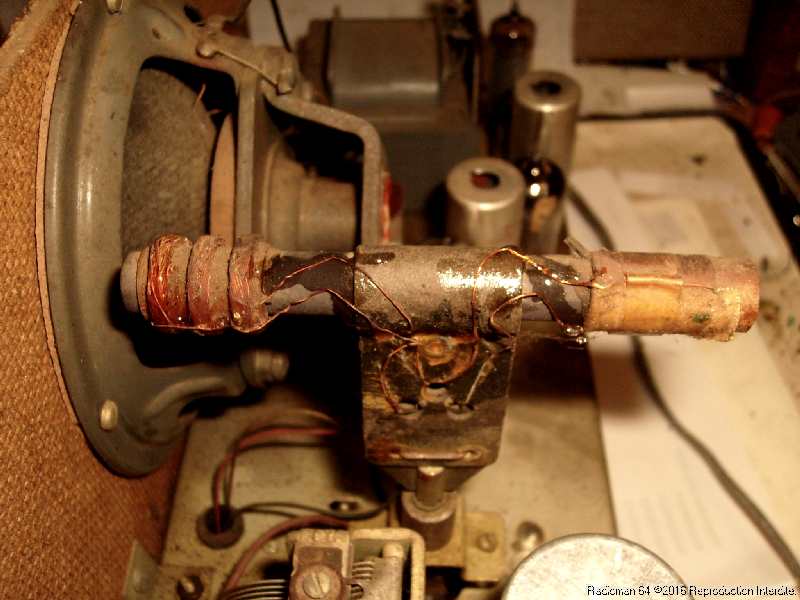

A droite un transformateur d'alimentation classique, au milieu un haut-parleur Siare à aimant permanent de 13cm, et à gauche le cadre ferrite orientable.

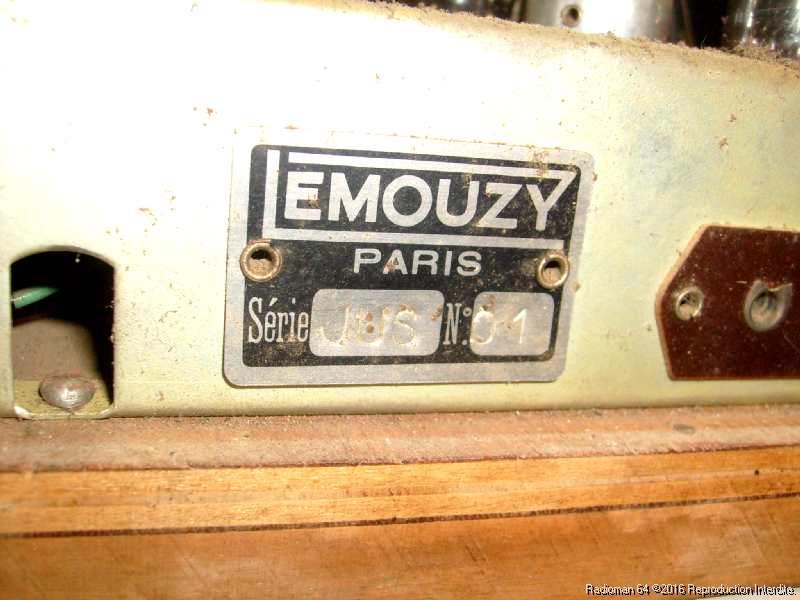

Malgré les petites dimensions du poste l'ensemble reste très aéré et facilement accessible!L'écusson du fabricant est bien en vue, riveté sur le châssis.

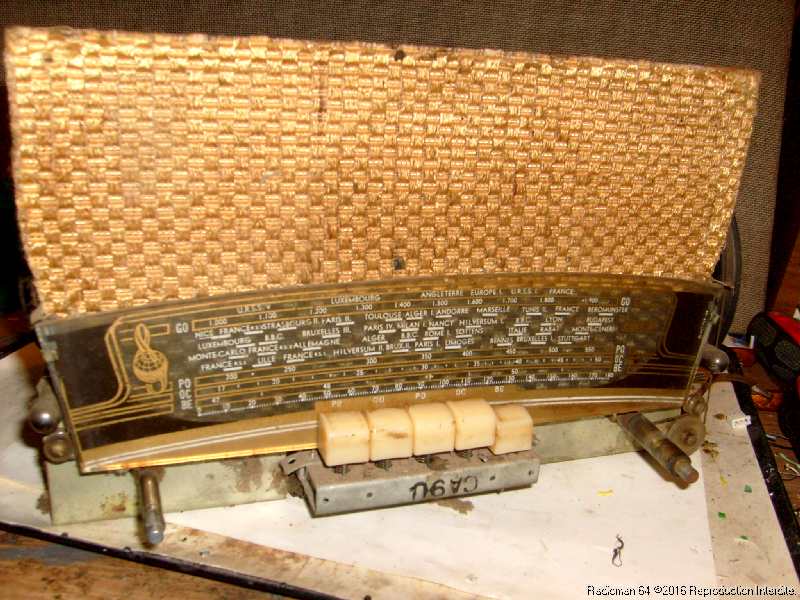

Pour sortir le poste de sa caisse, il suffit d'enlever les boutons et de défaire deux vis à l'arrière:

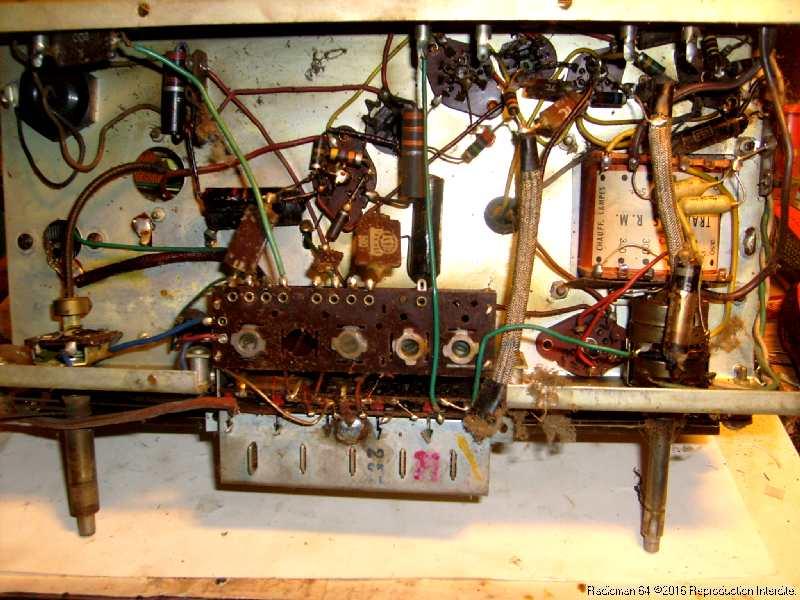

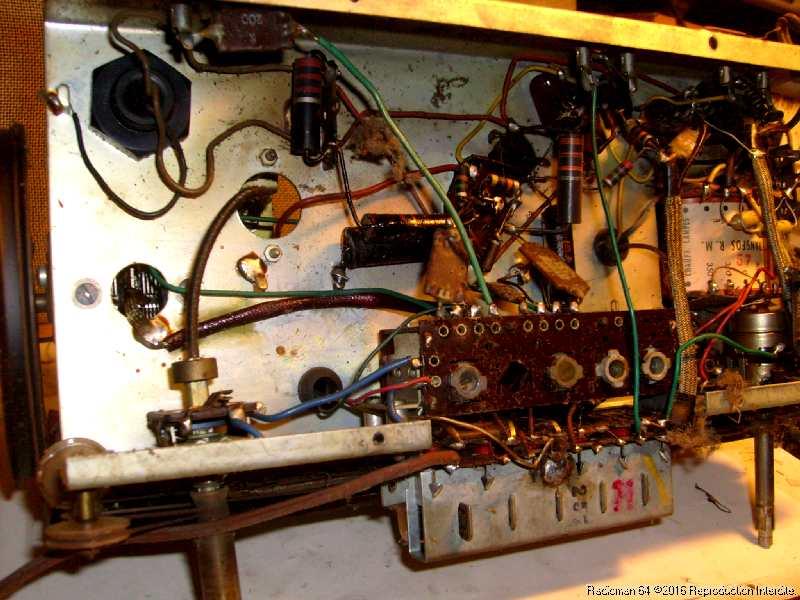

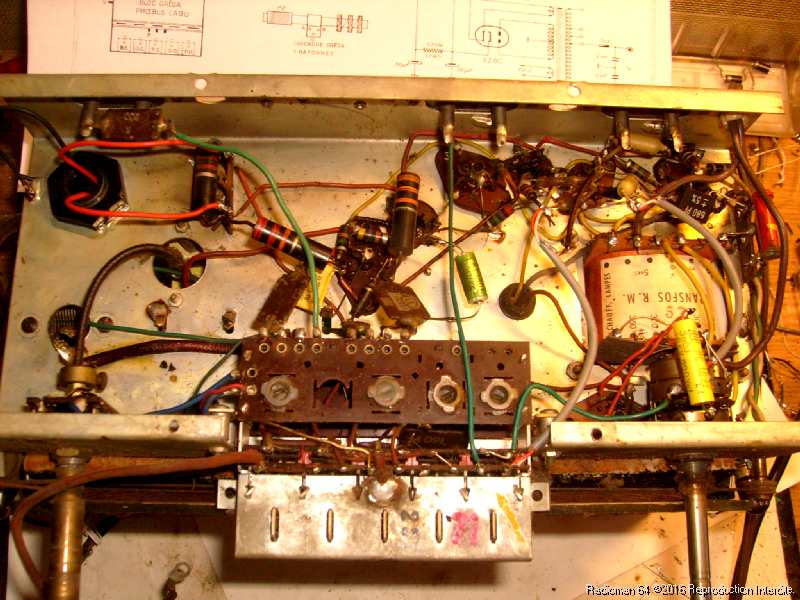

La façade est venue avec le châssis ....Beaucoup de poussière, mais pas d'oxydation!Dessous, le câblage est très aéré, tous les composants sont très accessibles.

En haut à gauche le gros condensateur chimique double (que l'on va remplacer).

quelques condensateurs papier/goudron ont commencé à couler, là aussi pas de pitié: direction poubelle!

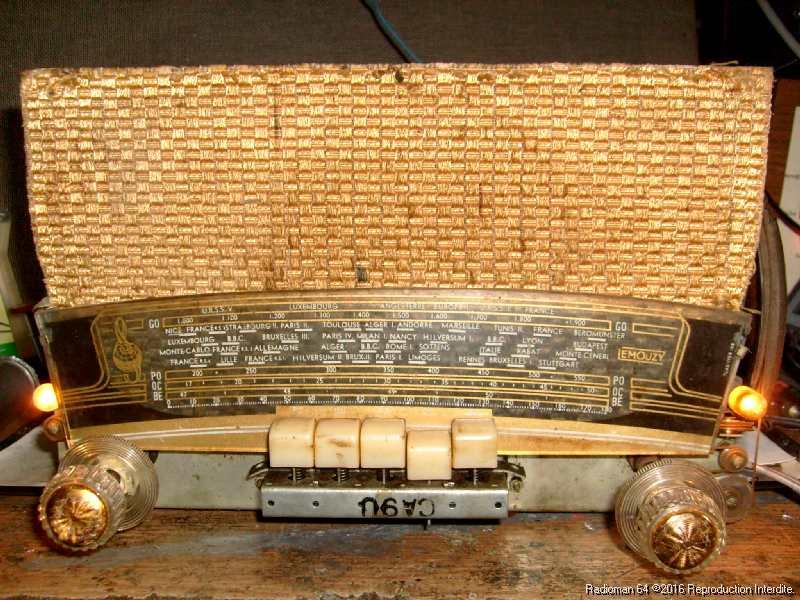

Au premier plan on vois bien le flexible d'orientation du cadre et le commutateur cadre/antenne: il suffit de tourner le cadre en butée à droite pour passer en position "antenne extérieure".Sur le devant du châssis le clavier à touches sélectionne une des 4 gammes d'ondes et la position "P.U".

Le clavier est un peu grippé: un bon nettoyage s'impose!

On va maintenant récupérer le schéma du poste (merci à doc-tsf): Lemouzy 519 (106.84 Ko).

cela va permettre de bien repérer les composants à remplacer.

En premier le gros condensateur chimique:

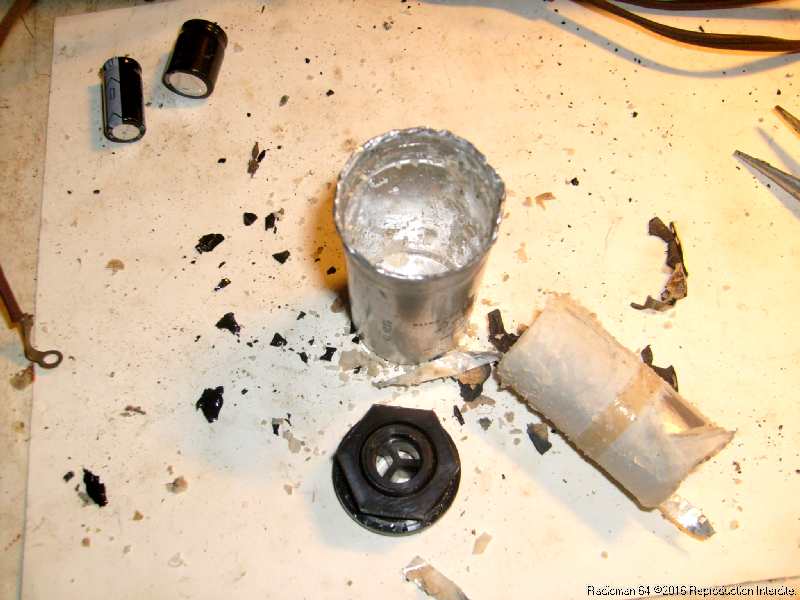

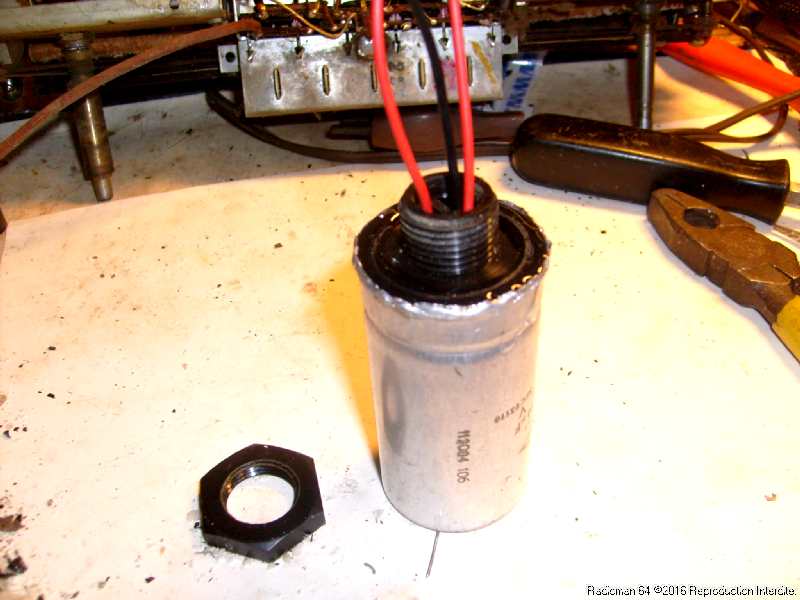

Le tube est vidé, nettoyé, et à l'intérieur je vais monter deux condensateurs de 33µF 400V

Les deux condensateurs ont le négatif commun relié à un fil noir et chaque positif est soudé sur un fil rouge.

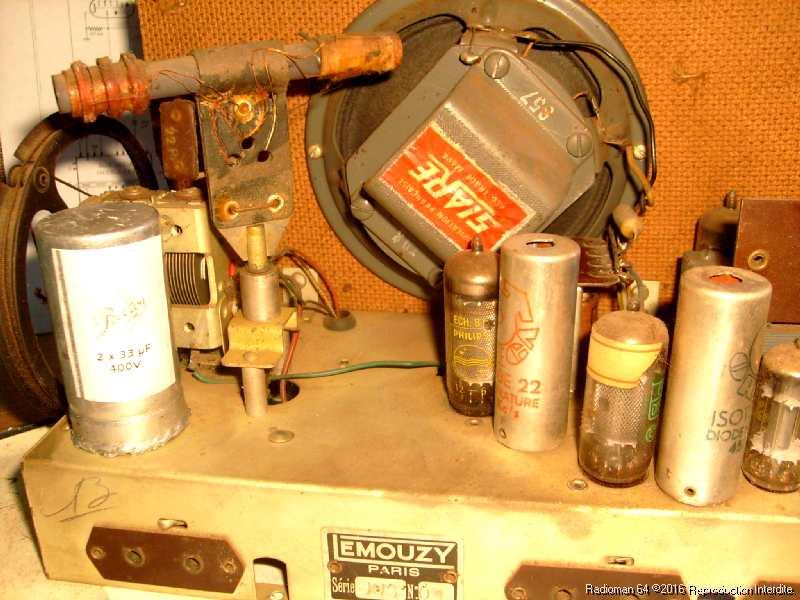

Le tout est bien isolé et remonté dans le tube alu.Une étiquette est collée sur le tube et il est revissé sur le châssis...

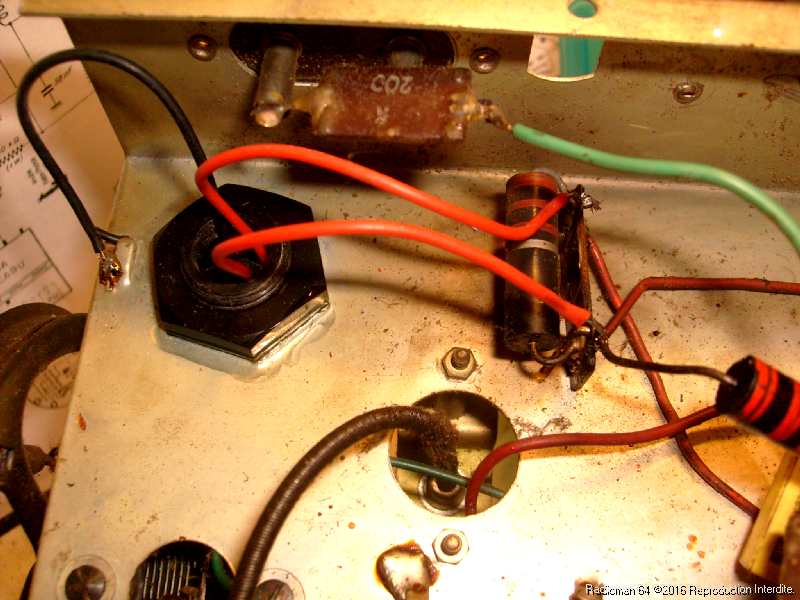

Les fils rouges sont soudés de part et d'autre de la résistance de 2,2Kohms et le fil noir est soudé au châssis.

Le remplacement des autres condensateurs est finalement assez rapide:

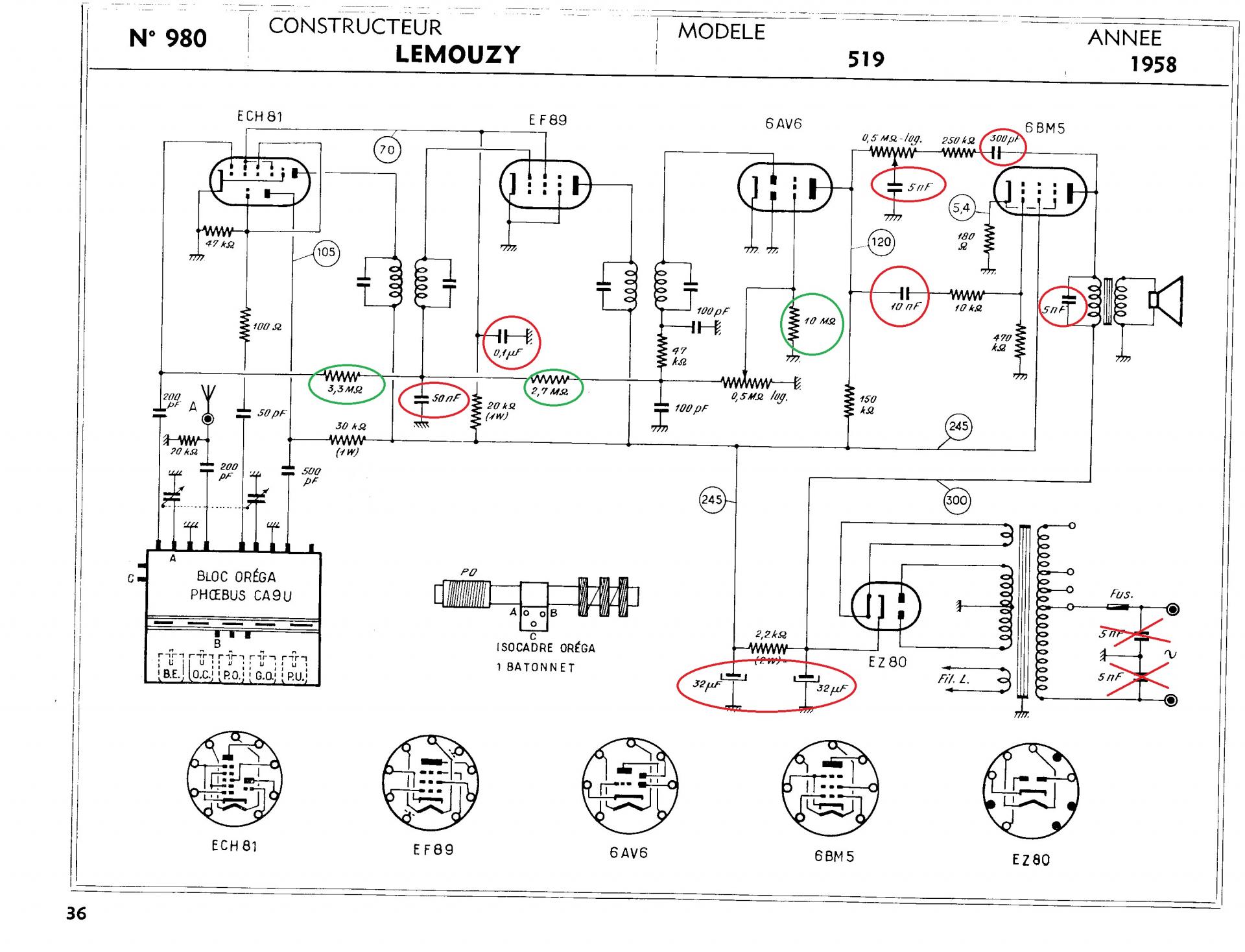

Voici le schéma du poste avec entouré en rouge les condensateurs remplacées, et en vert les résistances de forte valeur que j'ai contrôlées mais elles étaient toutes dans des tolérances acceptables.

j'ai supprimé les deux condensateurs montés sur le primaire 220V du transfo et j'ai remplacé deux morceaux de fil blindé car leur isolant interne était tombé en poussière.

Après une dernière vérification je suis prêt pour un premier essai:Il n'a pas fonctionné du premier coup car le cordon secteur d'origine était coupé au niveau du passe-fil, mais après remplacement les lampes cadran s'allument et j'ai un fort bruit de fond dans le haut-parleur...
