DUCRETET THOMSON L2524

Ce joli petit poste faisait partie des achats de l'été dernier.
C'est un petit poste "TOUS COURANTS" DUCRETET THOMSON L2524 de 1955.

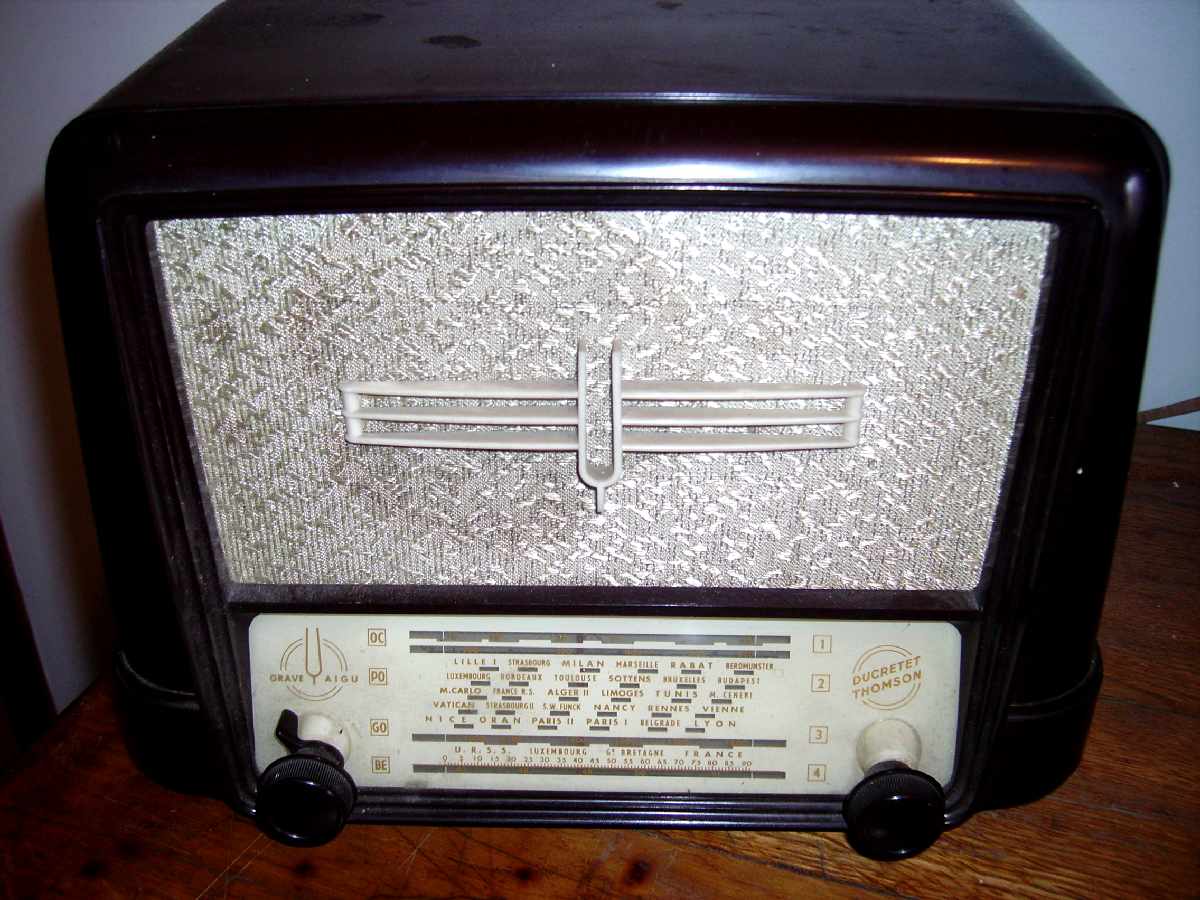

Boitier en plastique marron foncé, décor et cadran couleur crème.
On peut voir sur les photos qu'il est en très bon état extérieur.

Souhaitons qu'il en soit de même pour l'intérieur.

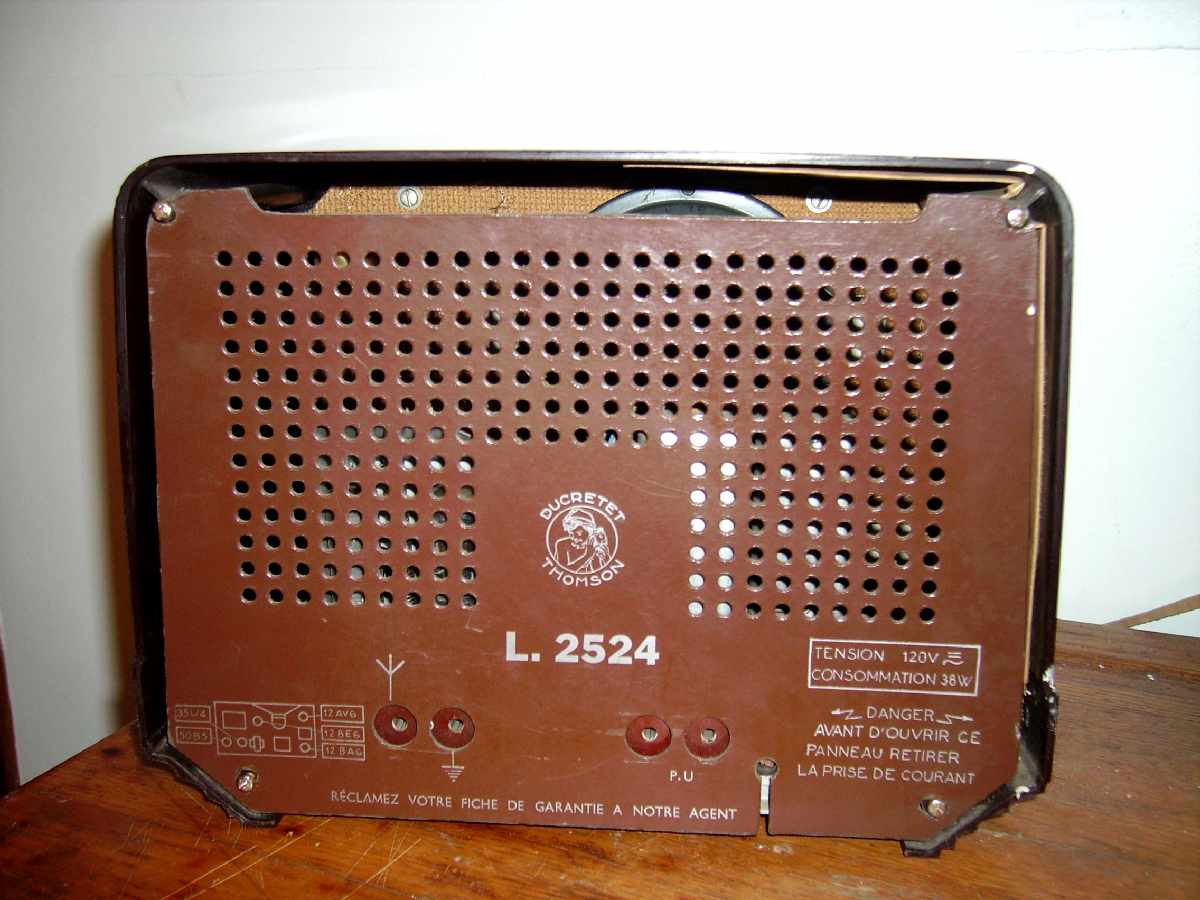

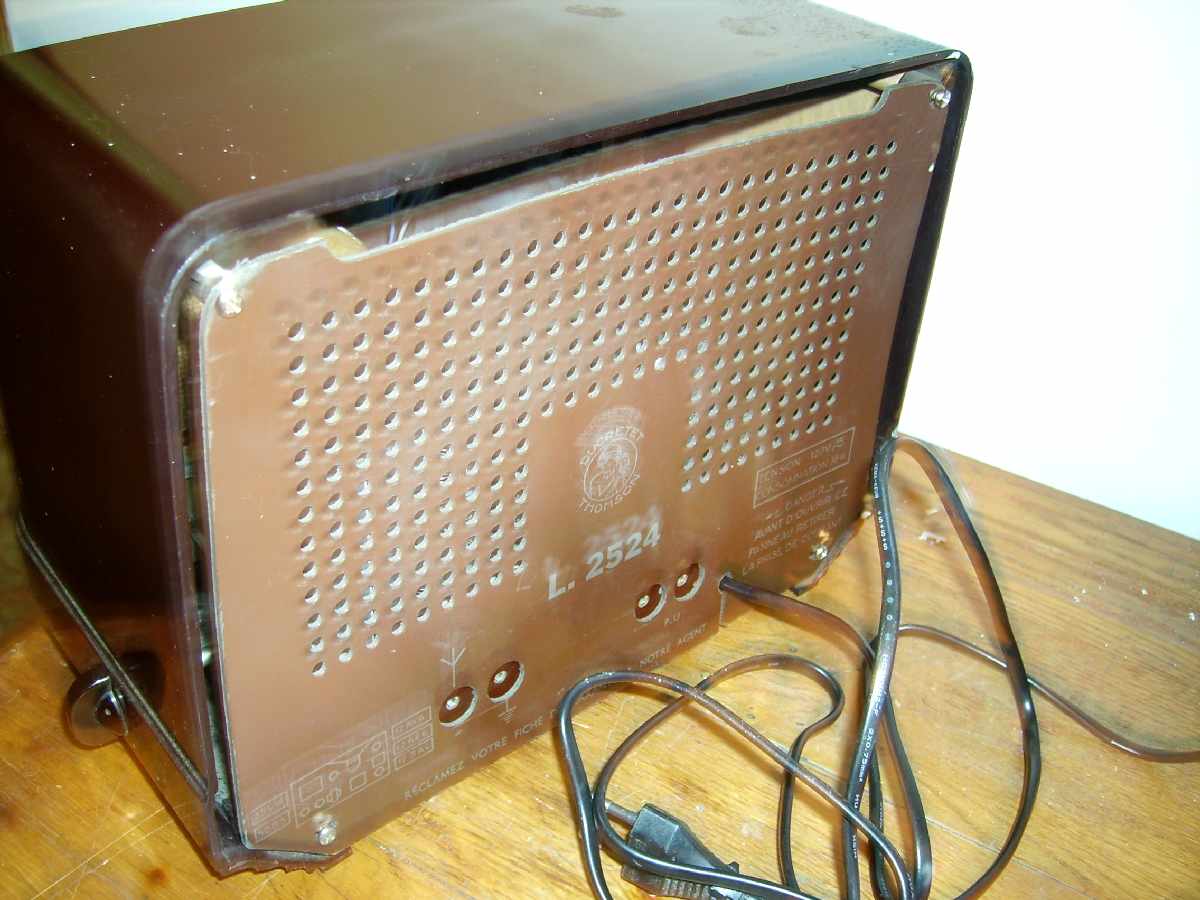

A l'arrière le carton est présent, par contre il n'y a pas celui de dessous et le cordon secteur est coupé au ras du châssis.

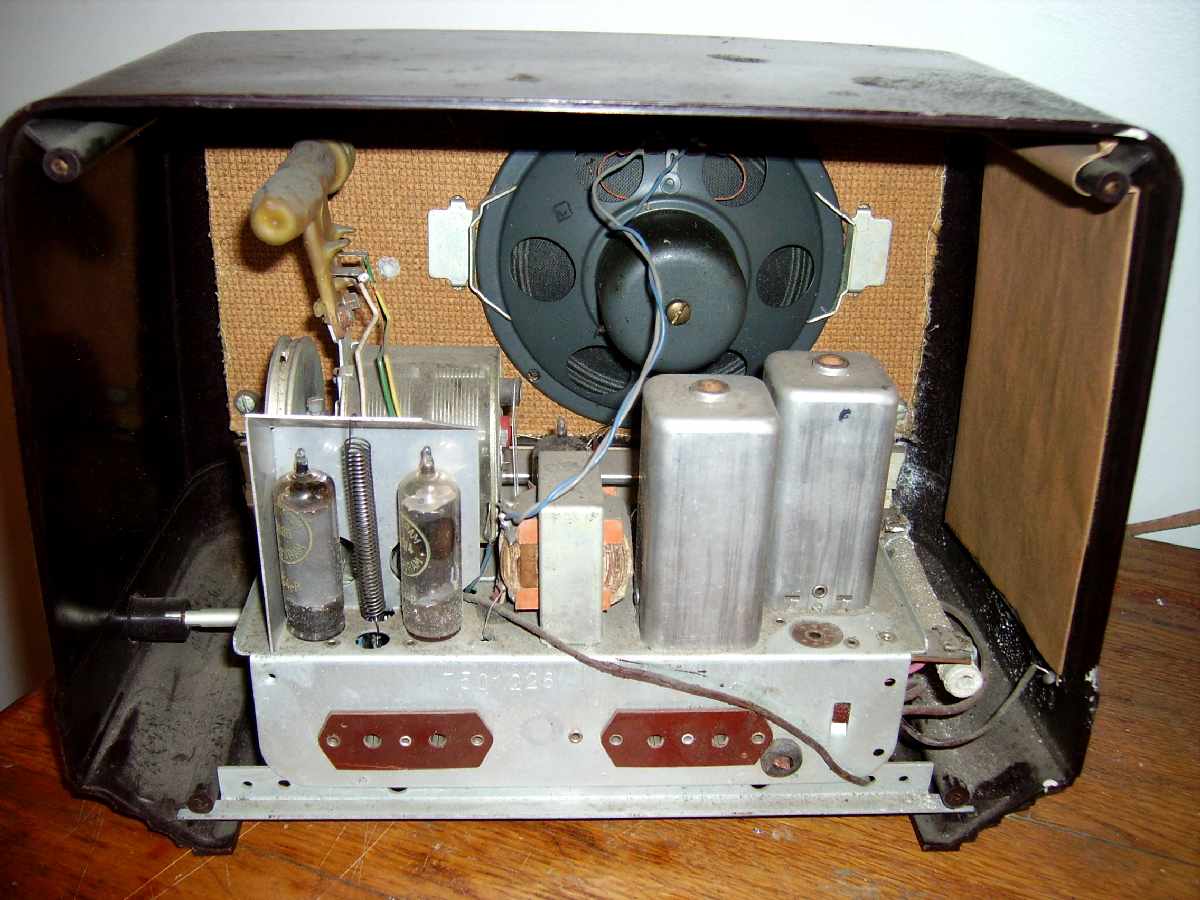

L'ouverture de l'appareil fait apparaitre un châssis pas oxydé du tout !

Par contre, il manque une lampe !

Sur le côté une grosse résistance bobinée qui a l'air en mauvais état.
Le poste fonctionne sur un cadre ferrite qui malheureusement n'est pas orientable !...

Un grand morceau de papier métallisé isolé par une feuille de papier doit servir d'antenne pour les bandes OC et BE…

Pour sortir le châssis du boitier, il suffit d'enlever les différents boutons (en tirant dessus !), il n'y a pas de vis !

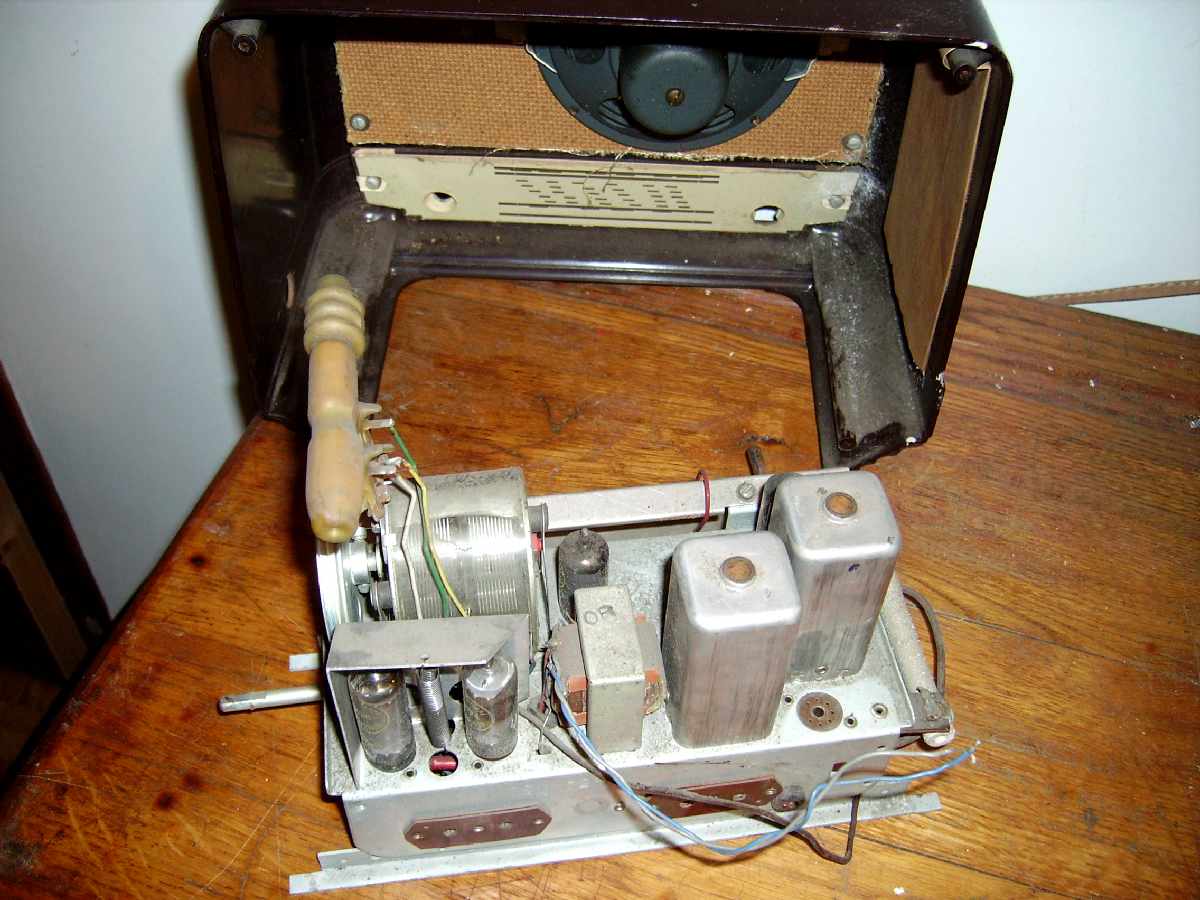

Le châssis vient par l'arrière après avoir dessoudé le haut-parleur.
Le jeu de lampes qui équipe ce poste est très classique :
C'est la série miniature tous courants :

12BE6 oscillatrice
12BA6 F.I
12AV6 Détection et préampli BF
50B5 Ampli BF
35W4 Redresseuse

La lampe qui manque est la 12BA6... heureusement, j'en ai une en stock.

Tous les filaments des lampes sont en série vu que le total fait 121 volts, il n'y a pas besoin de résistance chutrice.
Alors à quoi sert la grosse résistance bobinée sur le côté ?

Tout simplement à alimenter les deux lampes cadran de 6,5 V 0,1 A .
Montage déjà vu sur le Clarville Roméo.

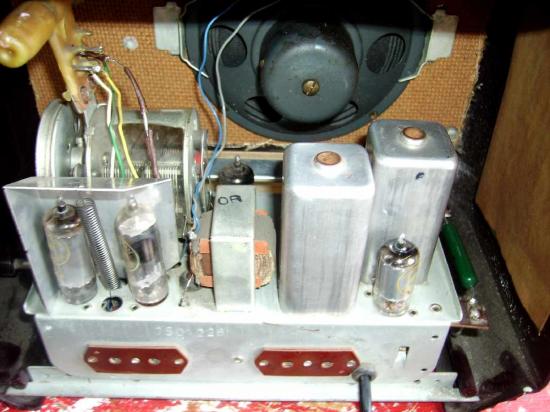

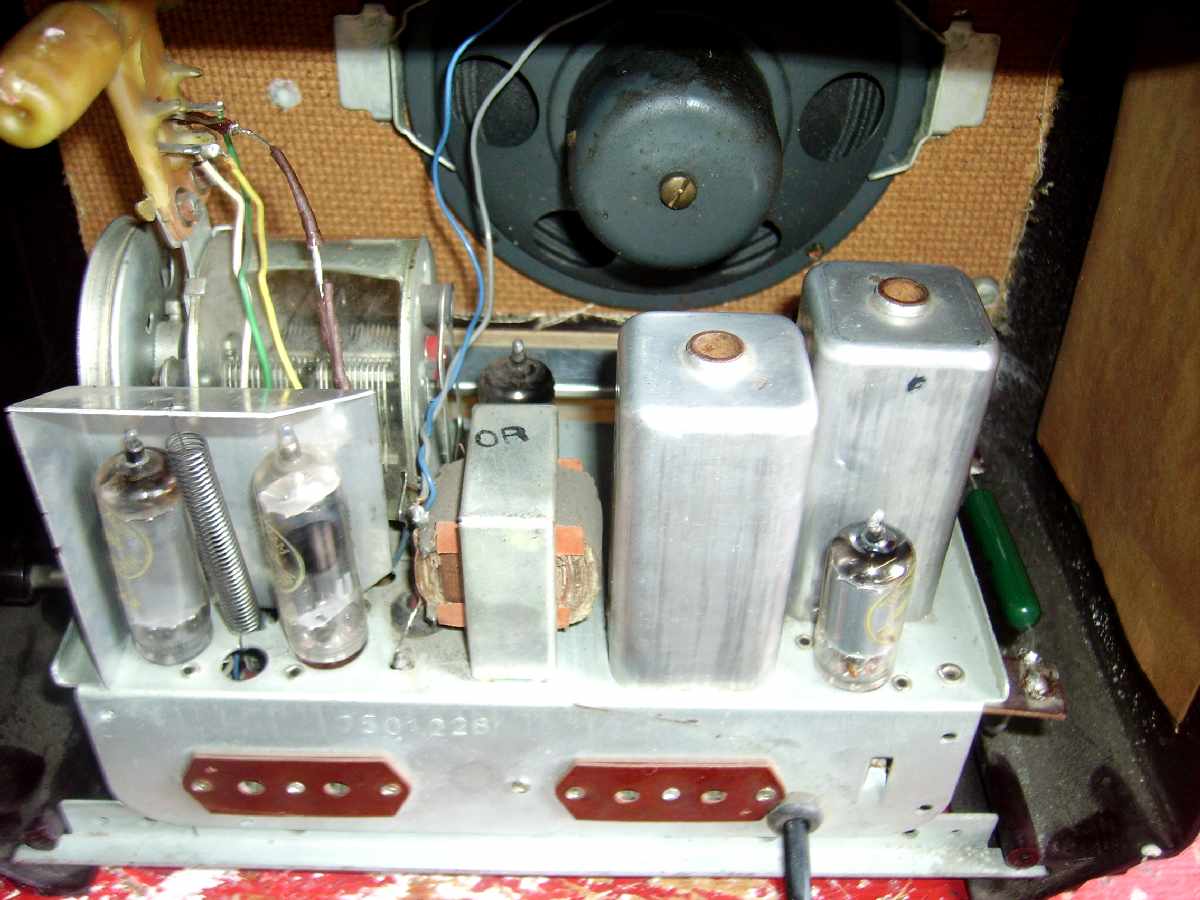

Une tôle repliée protège les deux lampes 50B5 et 35W4 , je pense que c'est pour limiter le rayonnement de chaleur vers le condensateur variable et éviter ainsi de fondre le plastique !

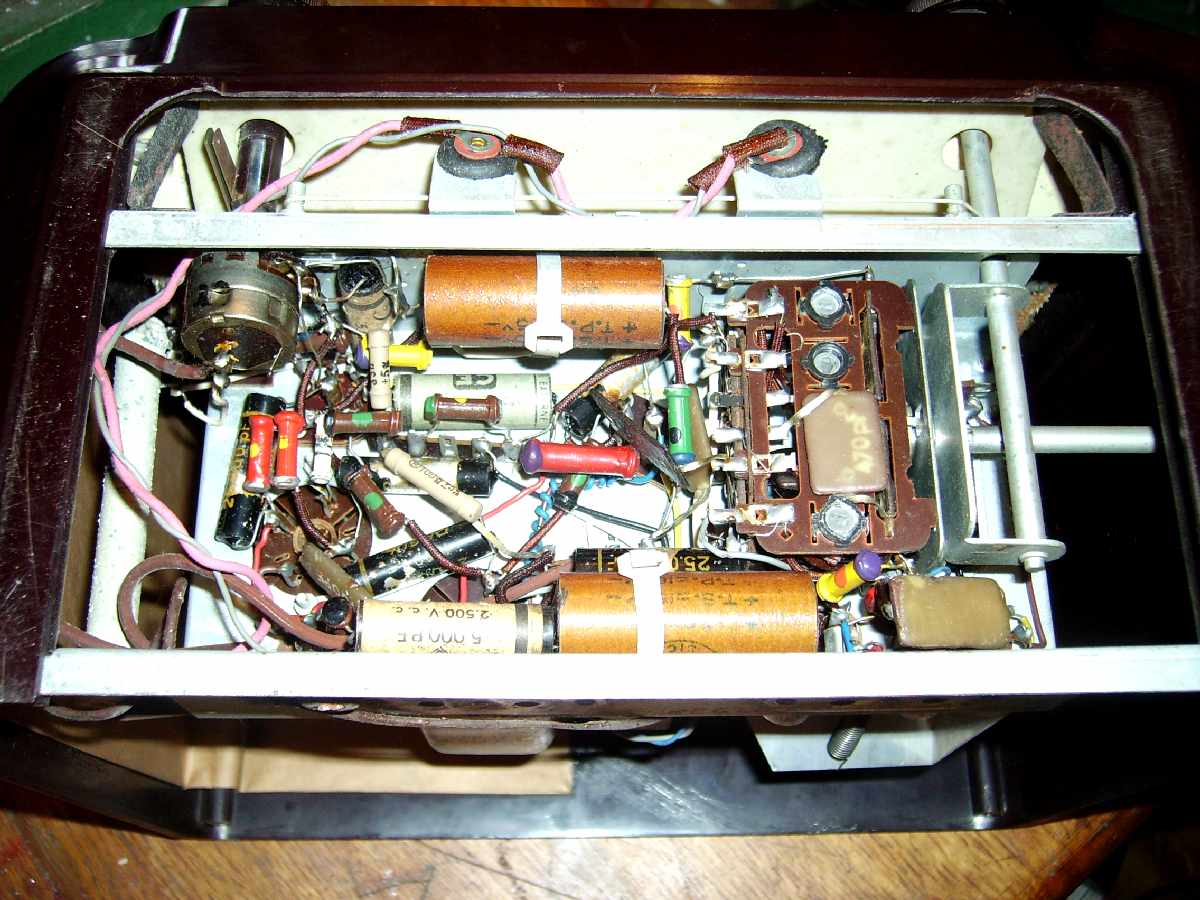

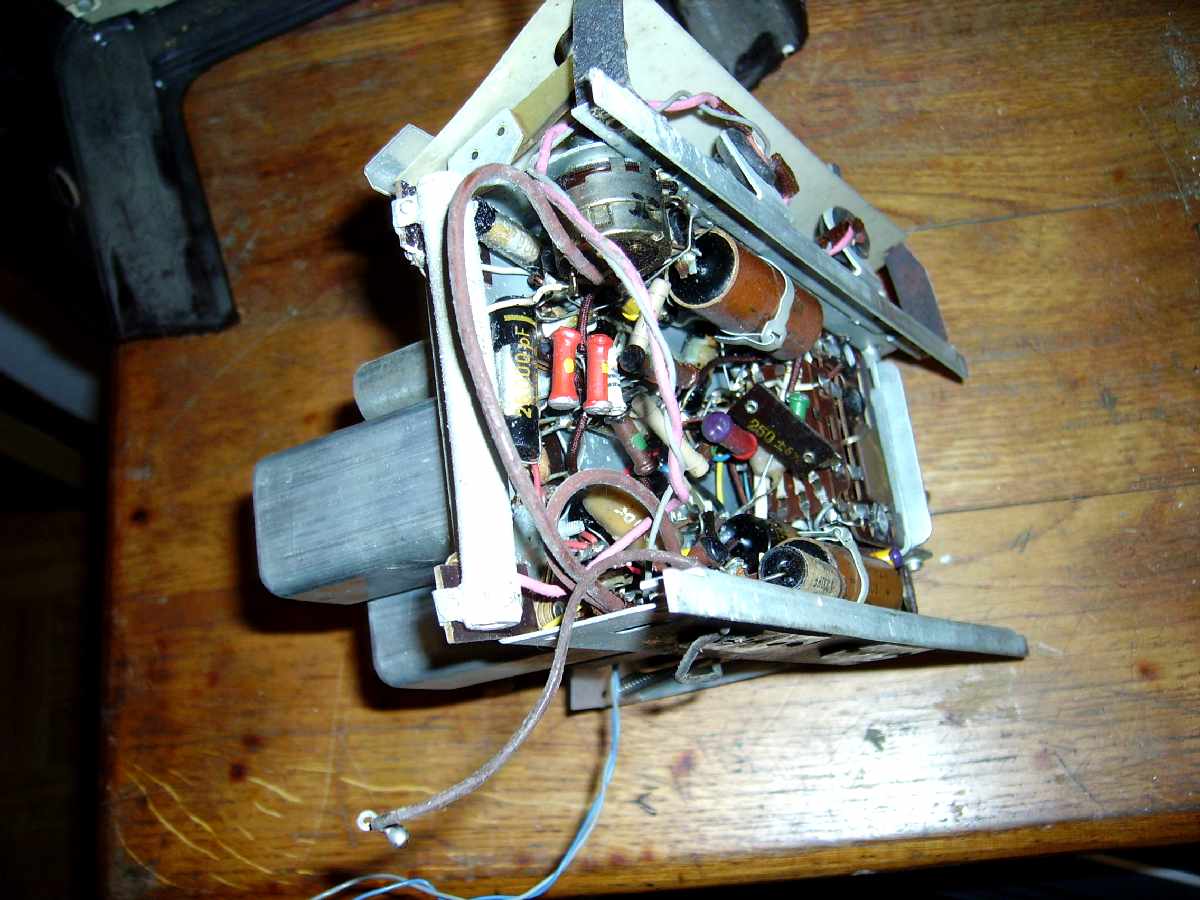

Le châssis est très petit et les composants du dessous ne sont pas accessibles du tout.

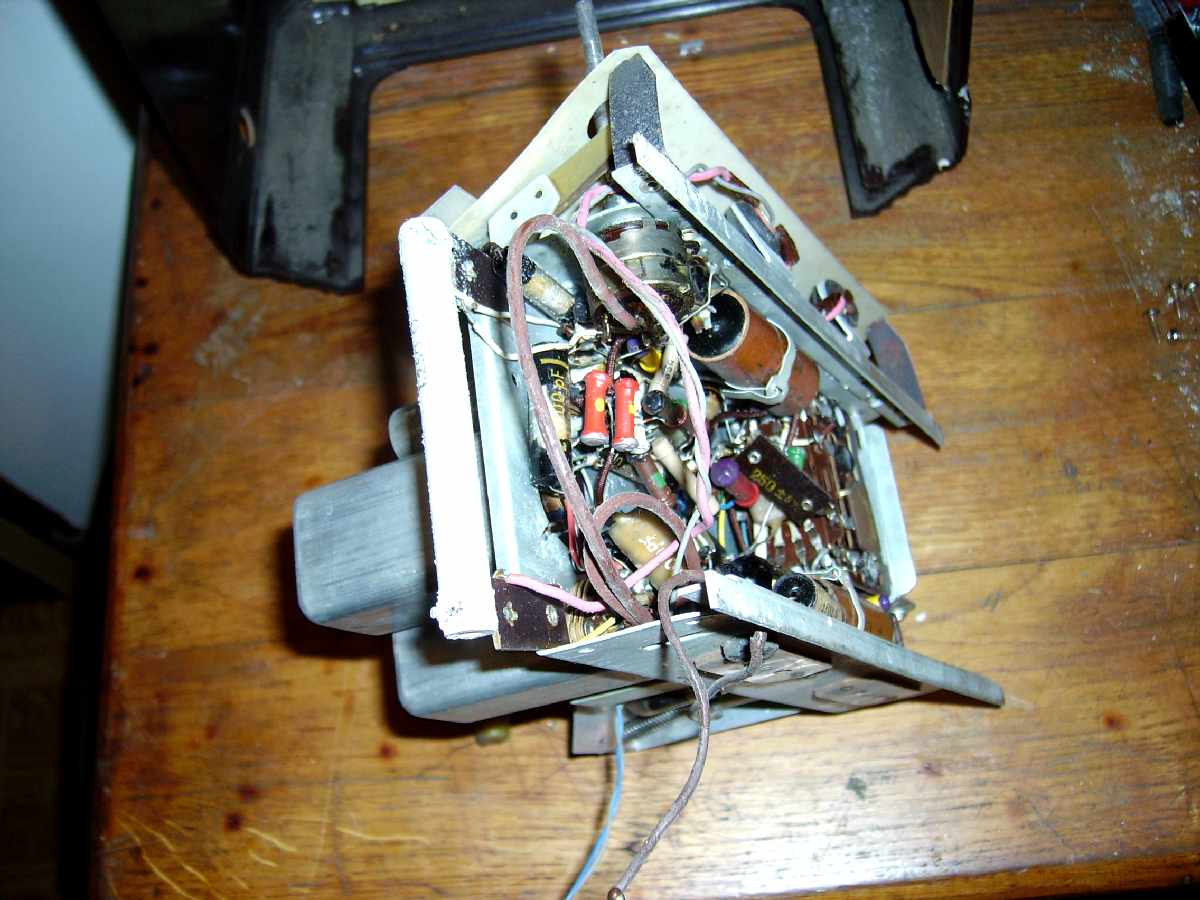

Ils devaient avoir de sacrés problèmes pour câbler ça chez Ducretet, il y avait surement un ordre de montage très précis surtout qu'à la fin ça donne l'apparence d'un vrai fouillis !

Les condensateurs chimiques ont juste leur place et ils sont attachés avec des brides métalliques replié autour, car il ne faut pas que ça bouge !

On voit bien la grosse résistance bobinée sur le côté du châssis: je la mesure à l'ohmmètre… Elle est coupée ! Sous le châssis, il y a les restes du cordon secteur et on voit aussi les 2 gros chimiques en tube carton (à changer).

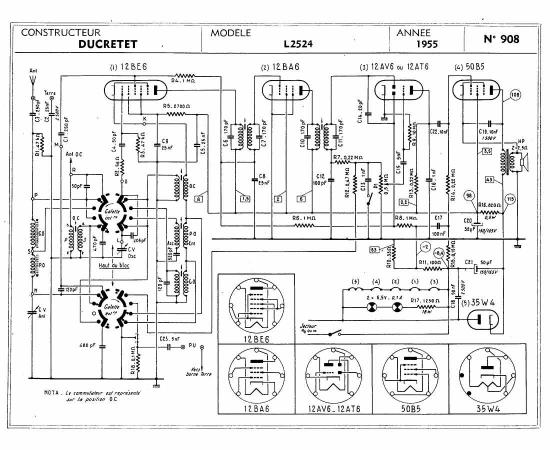

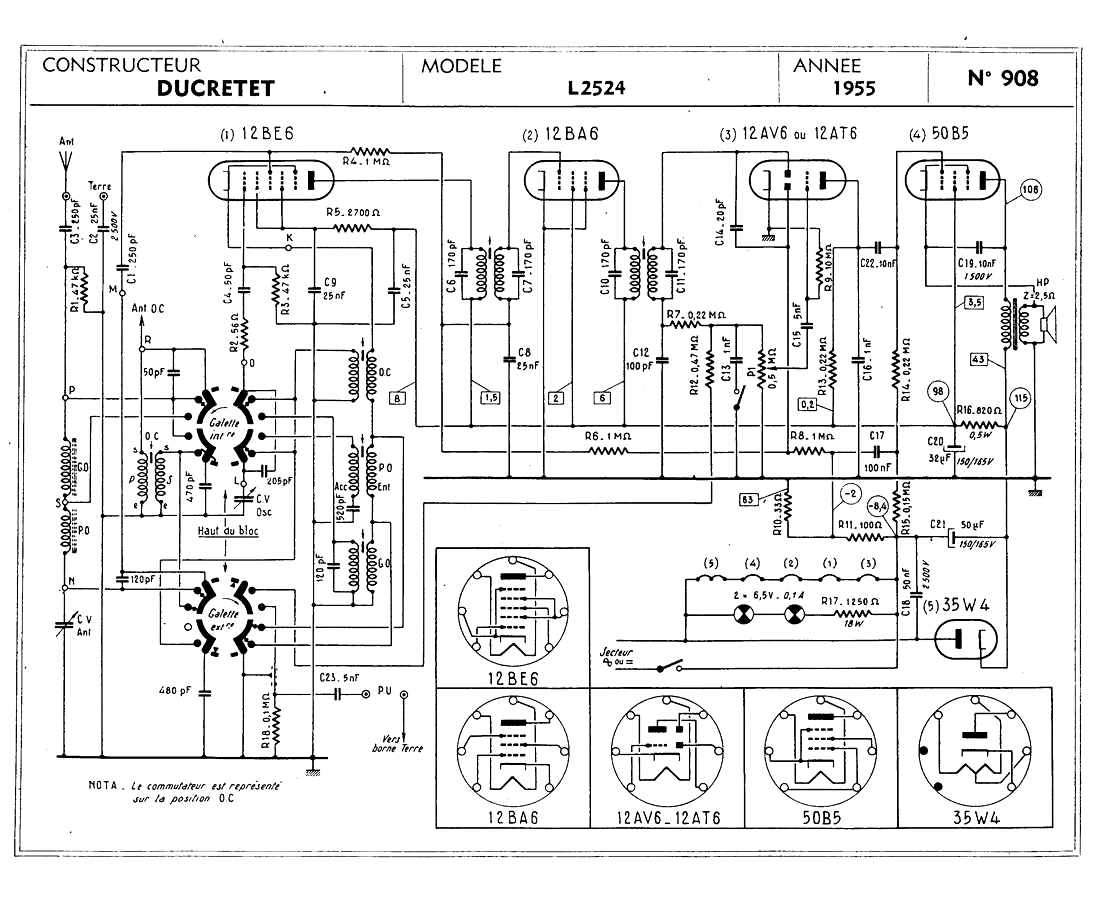

Je pars à la recherche du schéma:Une fois de plus "GOOGLE IMAGES" me permet de le trouver rapidement !

On va changer en premier les deux chimiques…

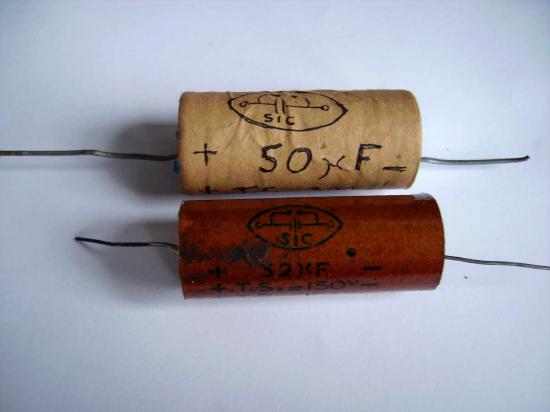

Pour cela, je démonte les vieux, j'en vide un et j'y mets un 32 uF 350 V qui rentre pile à l'intérieur... Pour le second, j'ai un beau condensateur Philips de 50 uF 350v mais il est bleu !

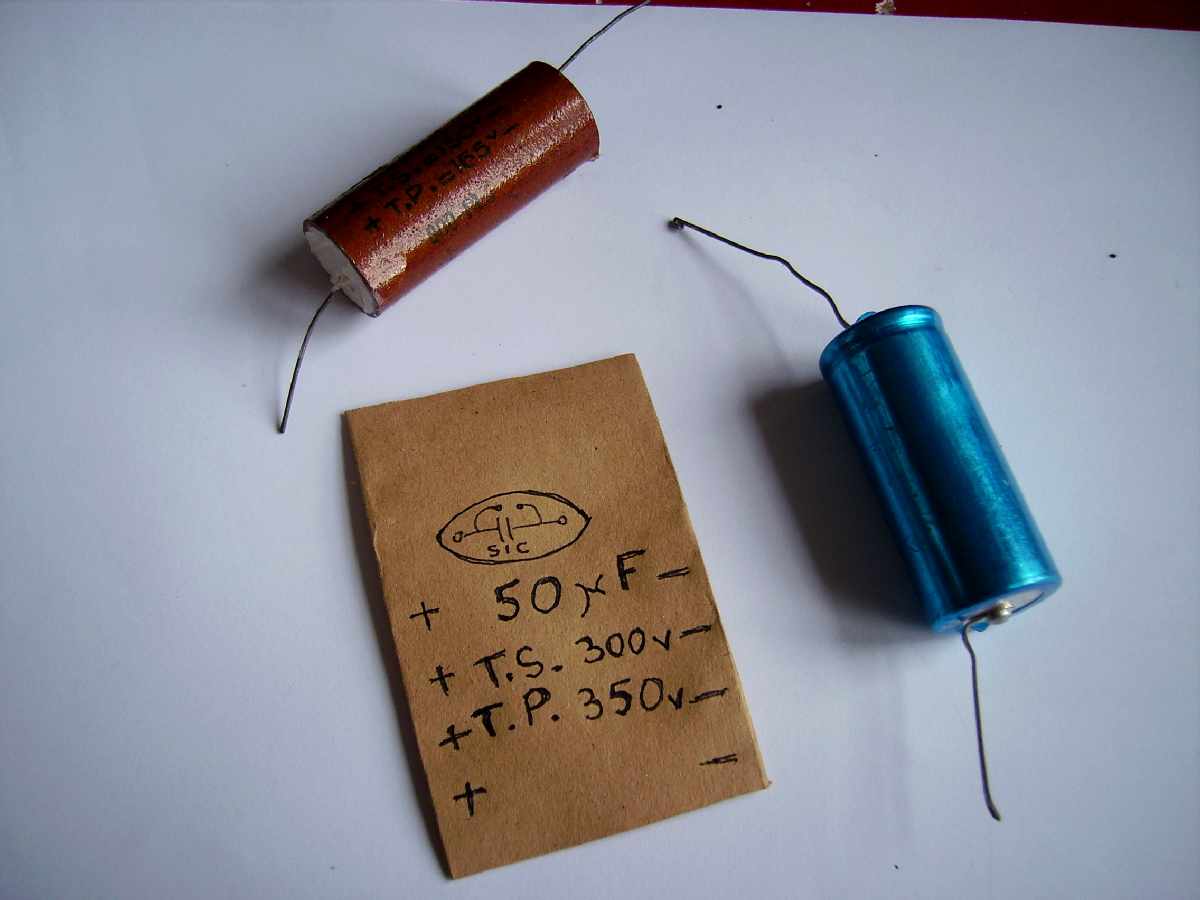

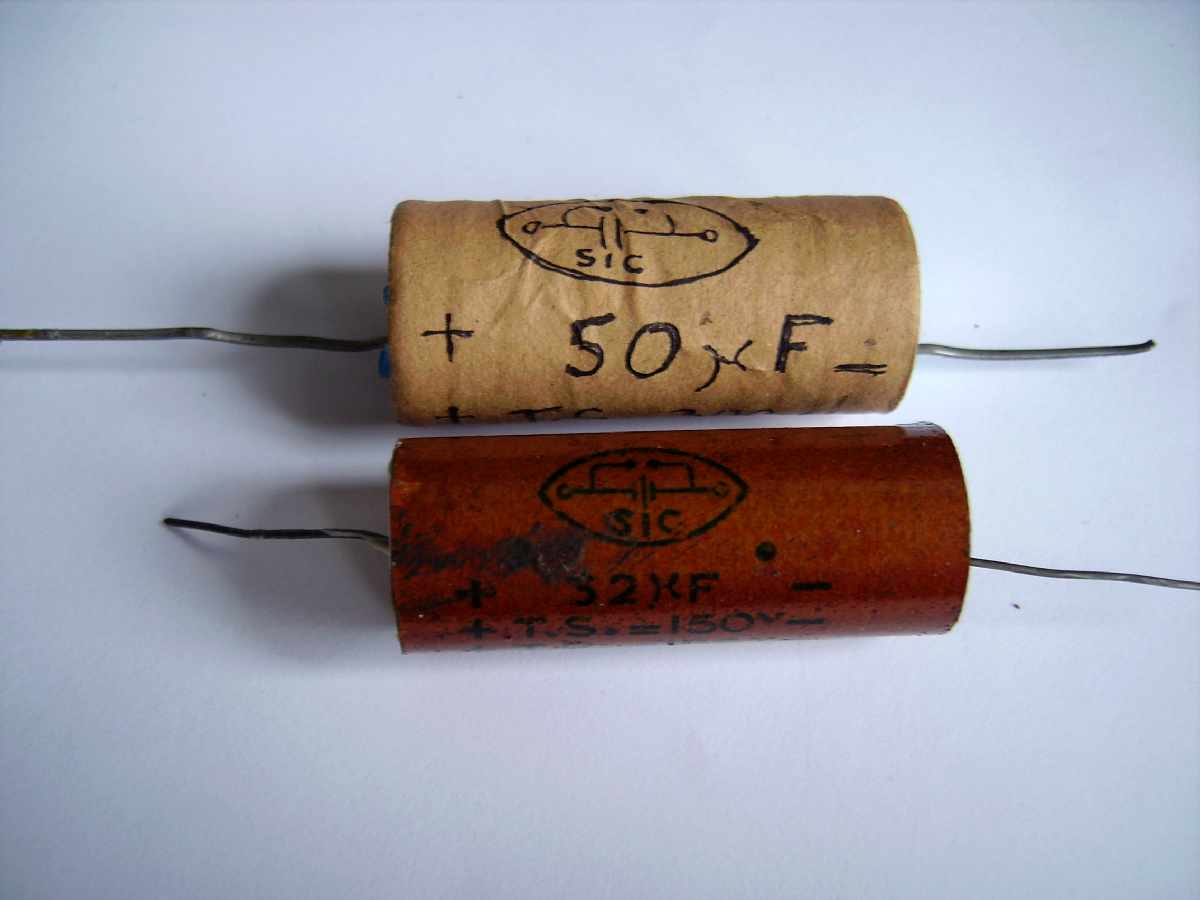

Alors, je découpe un morceau de papier kraft marron, j'y écris les inscriptions nécessaires et je l'enroule autour… Ça fera l'illusion !

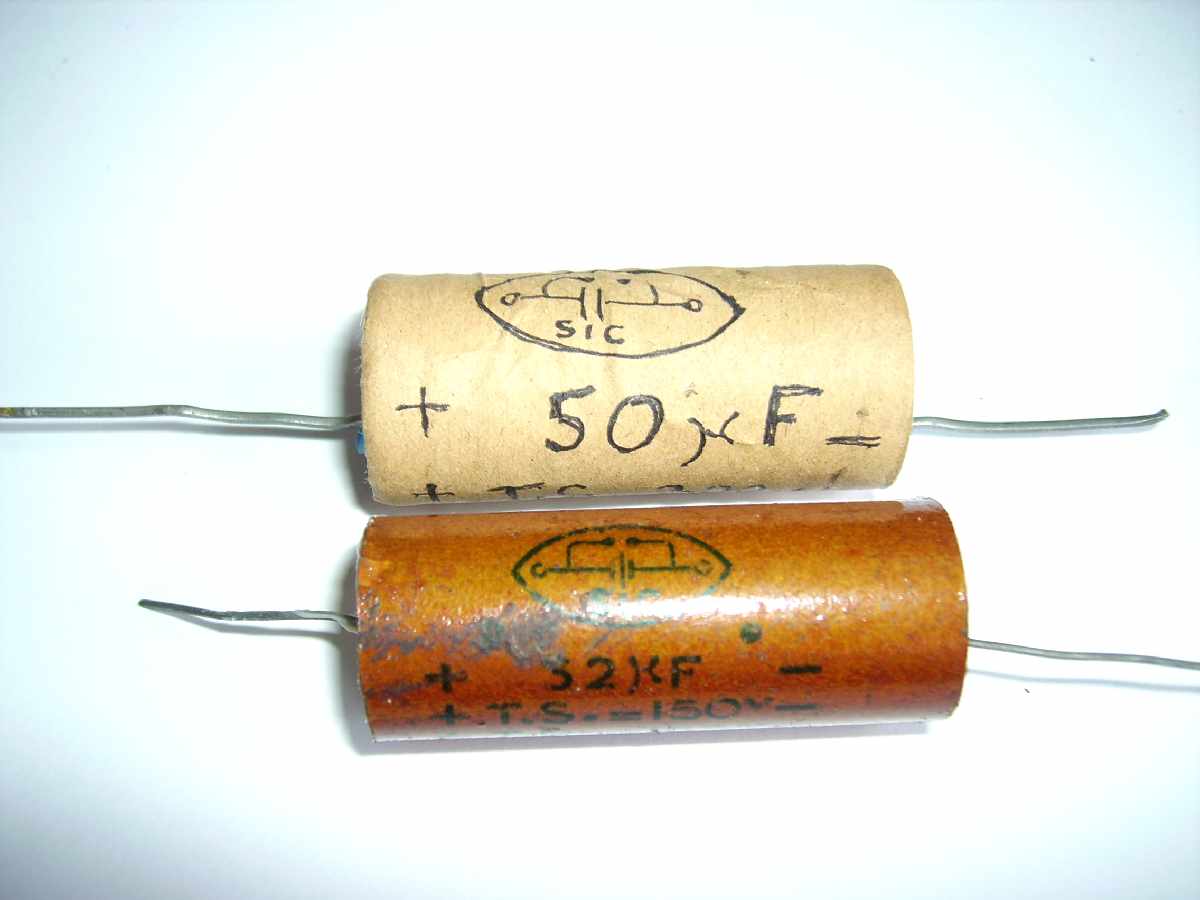

Je termine avec un peu de vernis teinte acajou... Voilà pour les condensateurs chimiques.

Il y a aussi quelques condensateurs papier à remplacer !

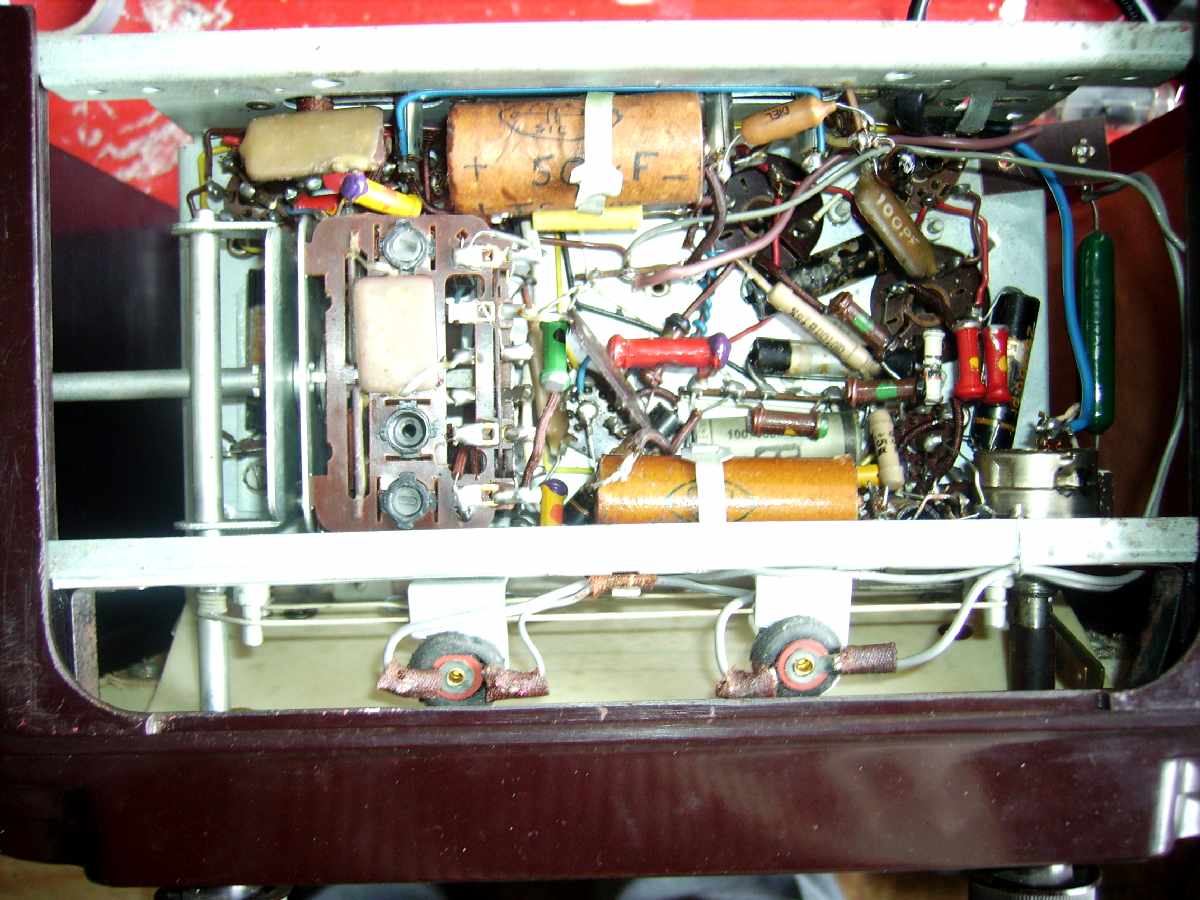

Je remplace aussi la résistance bobinée et je refais le câblage du fil secteur, des lampes cadran, ainsi que 2 ou 3 fils qui étaient un peu "cuits"...

Tout est prêt pour un premier essai !

ATTENTION :

POSTE "TOUS COURANTS" DONC UN DES PÔLES DU SECTEUR EST RELIÉ AU CHÂSSIS :

BRANCHEMENT EN 110 Volts à travers un transfo d'isolement impératif !

Bien que je n'aie changé que 3 condensateurs papier, il fonctionne du premier coup !

Les lampes cadran ne s'allument pas : j'en ai une de grillée, je la remplace et c'est OK…

La réception est étonnement claire, surtout en GO…

En PO, je reçois les radios espagnoles habituelles.

Ce soir, je ferai un essai en ondes courtes.

Coté mesures : je suis conforme au schéma :

Un peu plus de 115 V avant R16 et juste 100v après.

Le niveau sonore est très acceptable malgré le petit haut-parleur de 12 cm…

L'entrainement cadran est un peu dur, je mets une goutte de lubrifiant sur le CV et ça va mieux.

Dès le départ, j'avais remarqué qu'il était en bon état de conservation et je ne suis pas déçu !

On remonte tout dans la boite:
Reste à remettre le carton du fond et je le fais fonctionner un petit moment.

Et voilà un appareil de plus qui fonctionne, la restauration s'est avérée facile, car l'appareil a été bien conservé et en définitive, j'ai remplacé très peu de composants.

Il a un joli "LOOK" ... très représentatif des années 50, c'était le poste de chevet par excellence !
