Un émetteur P.O expérimental

Depuis quelques années on constate que toutes les émissions en petites et grandes ondes disparaissent les unes après les autres!

En petites ondes il n'y a plus d'émetteur Français et, dans la journée la bande est déserte?

Le soir, quelques stations étrangères (surtout espagnoles) sont audibles

En grandes ondes, c'est pas mieux il restait RTL qui doit s'arrêter bientôt, on a encore Radio Alger et la BBC mais pour combien de temps??

Il restera les ondes courtes où de nombreuses stations internationales sont encore audibles (surtout en soirée) à condition d'avoir une bonne antenne.



Nos vieux postes seront bientôt muets faute d'émetteurs.

Pour leur redonner la parole il y a de nombreuses solutions, certaines déjà décrites sur le site (module FM, Bluetooth, lecteur USB...).

Mais il y en a une autre assez séduisante : disposer d'un petit émetteur en P.O ou G.O et ainsi créer sa propre station de radio qui sera reçue par tous nos postes?

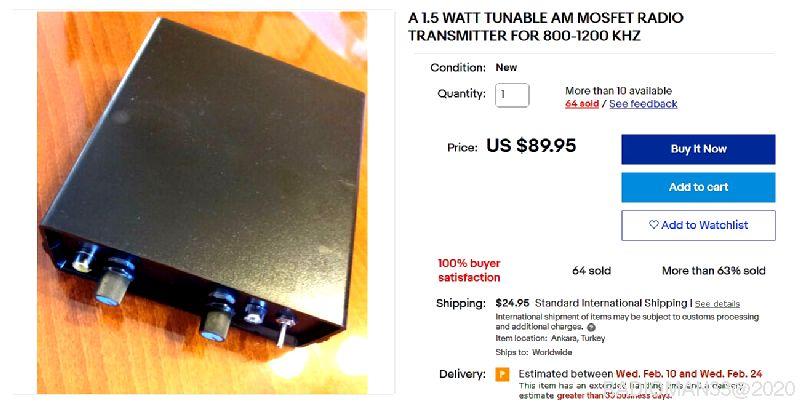

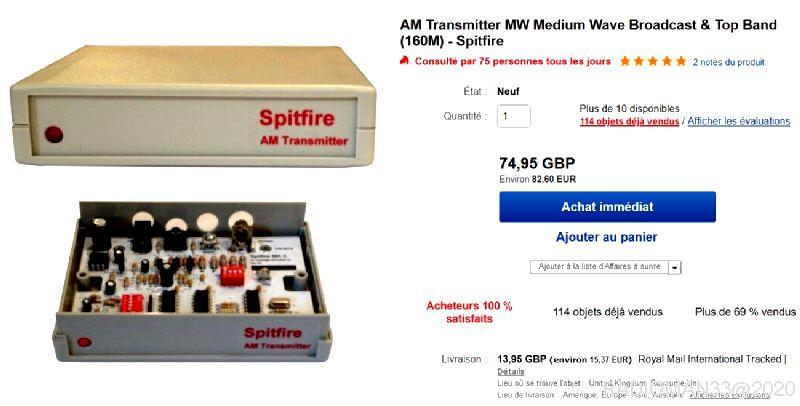

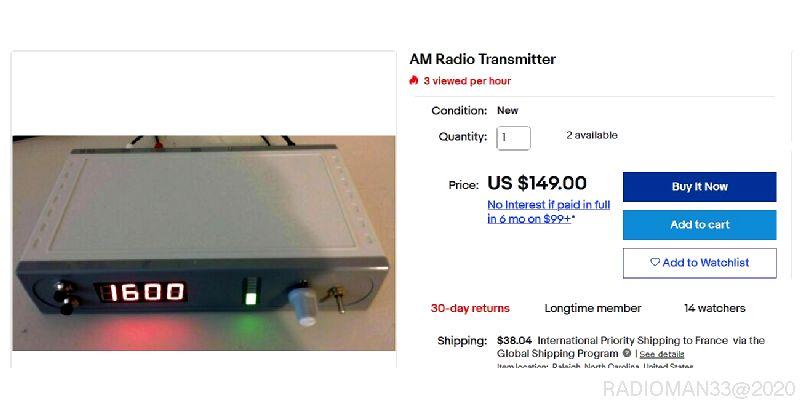

Des émetteurs P.O on en trouve facilement, sur eBay par exemple : Am transmitterEmetteur po 1 5wSpitfire emetteur am

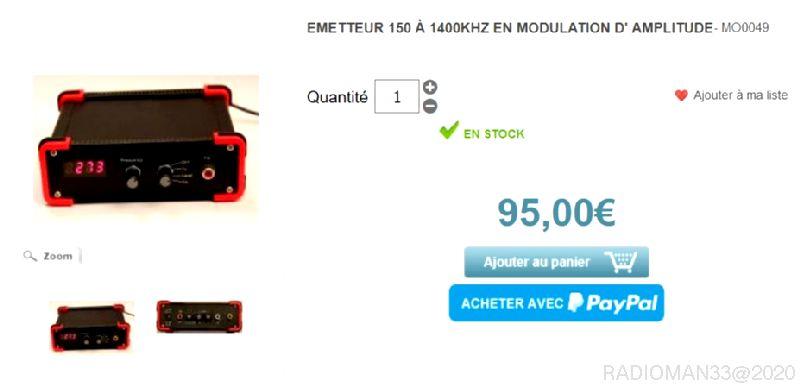

Emetteur po radioelec

Comme on peut le voir, il y a du choix et à tous les prix.

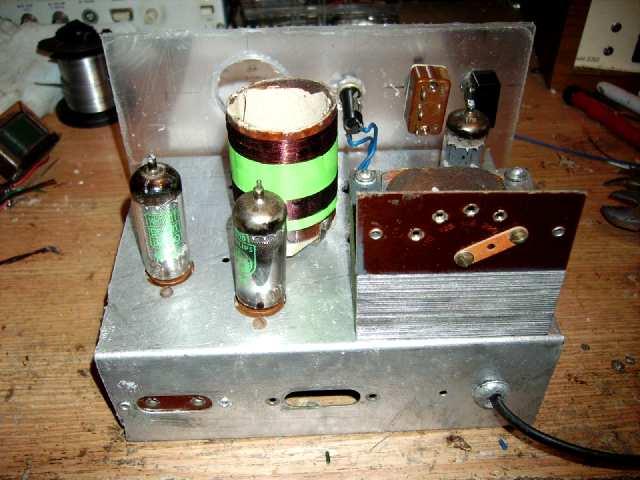

Ensuite on peut envisager d'en construire un : il y a quelques années j'en avais fait un à tubes d'après un schéma de "rétro-phonia" :Imgp9389Imgp9396L'appareil a fonctionné mais la portée s'est révélée assez faible : juste quelques mètres et... il est parti dans un coin pour finir en pièces détachées...

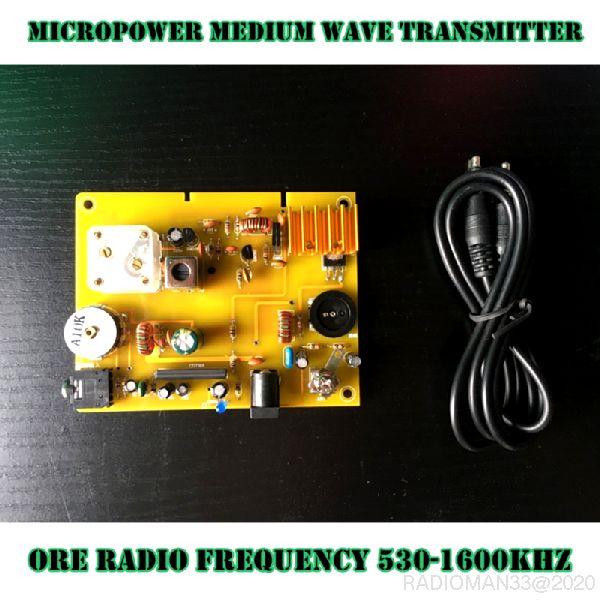

Il y a quelques semaines un ami de Radiofil a signalé sur un forum l'existence d'un petit kit asiatique qui paraissait intéressant : Photos emetteur po ali 1

Il l'a monté et essayé avec un certain succès, ce qu'il lui a valu des remarques désagréables de la part de certains "radioamateurs" un peu bornés!

Un kit chinois, ben voyons... cela ne peux être qu'une "cochonnerie" !

Vous savez tous que j'aime bien ces kits on y fait souvent des découvertes surprenantes et là on dirait que c'est bien le cas!

J'ai donc "cassé ma tirelire" et pour 8,26 € port compris j'ai fait la commande sur "Ali-Express"...

https://fr.aliexpress.com/item/4000136621162.html?spm=a2g0s.9042311.0.0.6a226c37wMqOnB

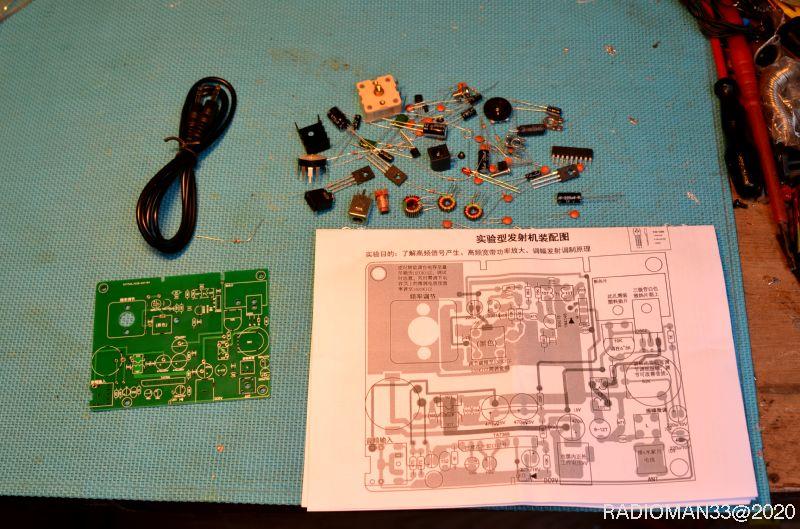

15 jours plus tard j'avais dans la boîte aux lettres mon petit colis,  bien emballé dans de la mousse plastique, et voici ce que j'ai reçu :Dsc 370Il y a un joli circuit imprimé en verre époxy épais double-face à trous métallisés, sérigraphié coté "composants" et vernis épargne coté "soudures", l'ensemble des composants, un cordon de liaison jack 3,5male/3,5male, et une notice en chinois et en anglais de 4 pages... tout ça pour 8 €.

Voyons tout cela de plus près :

Le dessin d'implantation fourni correspond à la sérigraphie, mais il y a quelques différences avec le schéma qui est dans la notice qui visiblement n'est pas à jour.

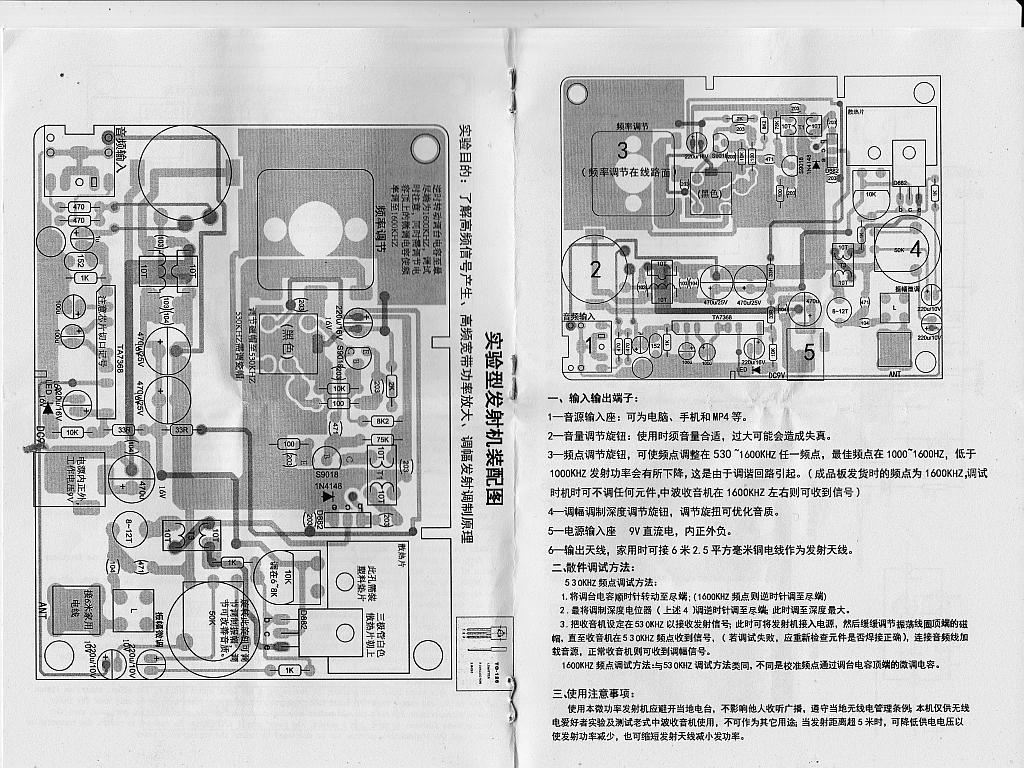

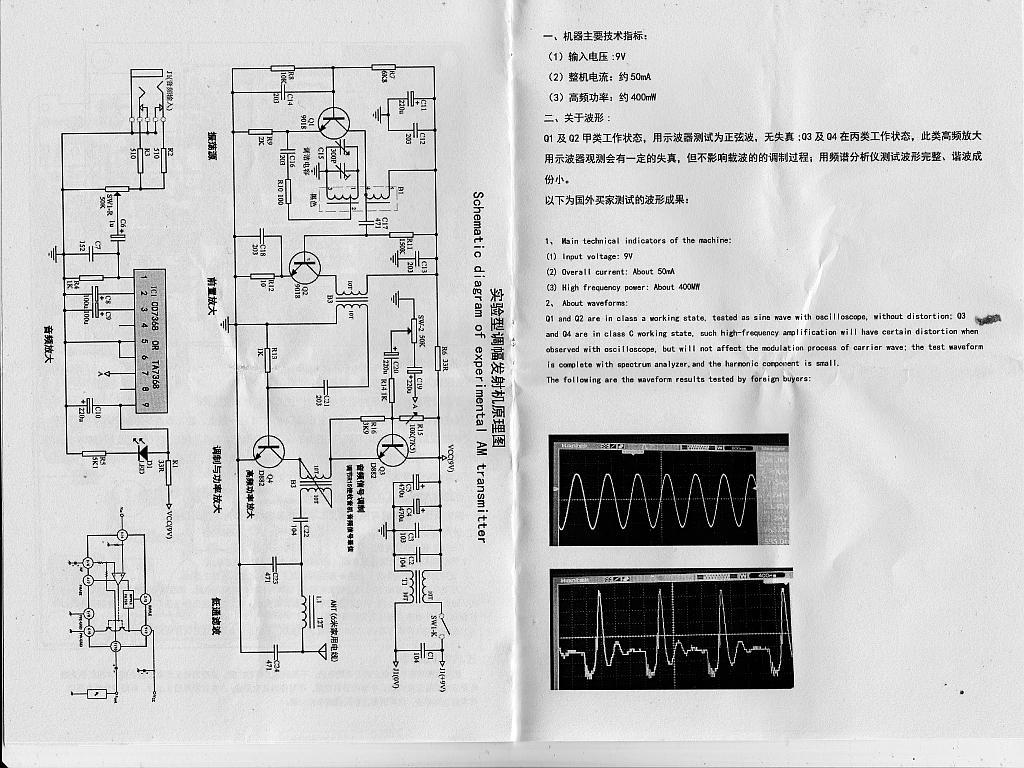

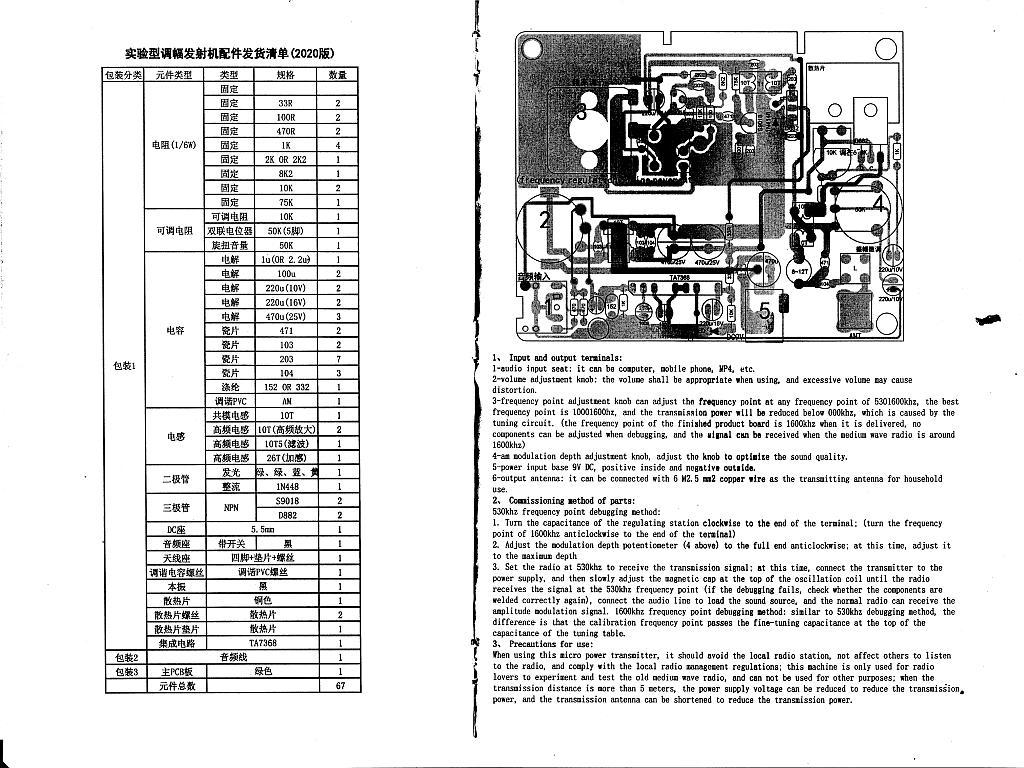

J'ai scanné la notice fournie :

Notice emetteur 1Notice emetteur 3Notice emetteur 2

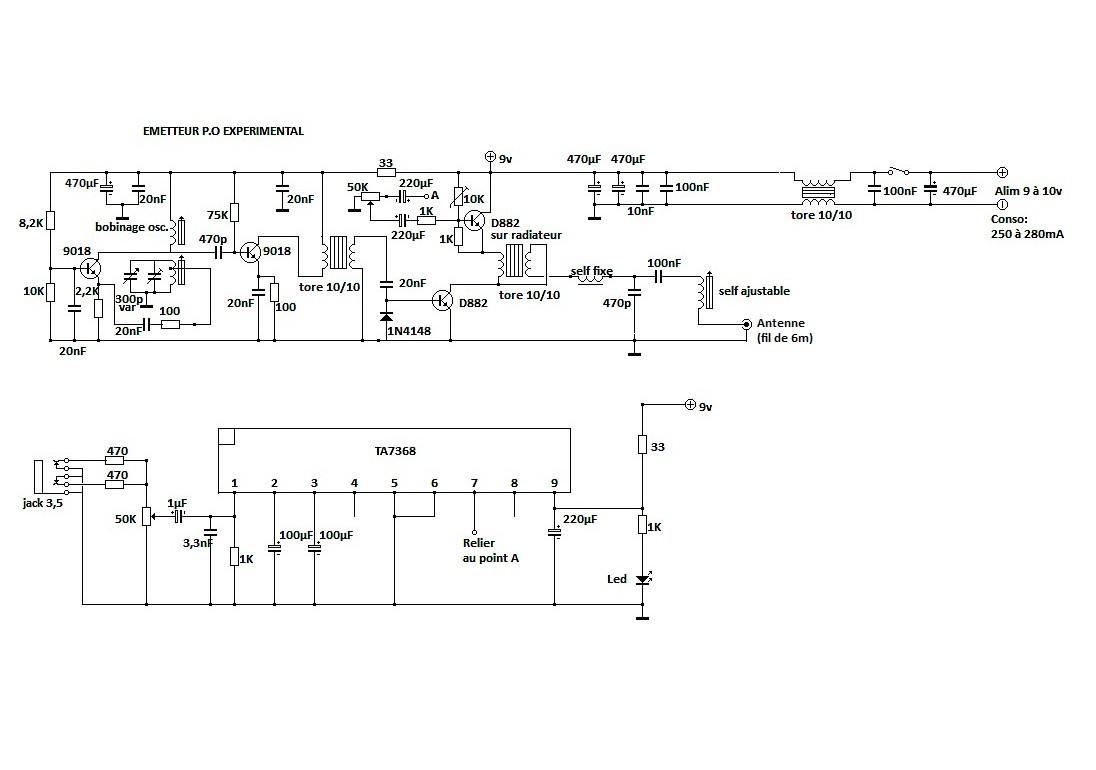

J'ai donc dessiné le BON schéma :

Emetteur po schema

le schéma nous montre donc :

Un circuit oscillateur variable (VFO) qui permet d'émettre entre 540 et 1600Khz par la manœuvre d'un petit condensateur variable.

Le signal passe alors à travers des petits transfos de liaison sur tore de ferrite pour attaquer le transistor d'émission D882.

L'alimentation de ce dernier est modulée par un second D882 (modulation série) qui lui-même reçois la sortie d'un amplificateur basse fréquence type TA7368. (ce circuit intégré était utilisé dans les magnétophones à cassettes et on le trouve encore dans la partie B.F de certains postes à transistors.)

Deux réglages permettent de doser le niveau d'entrée du signal B.F et la profondeur de modulation.

Passons à la réalisation pratique :

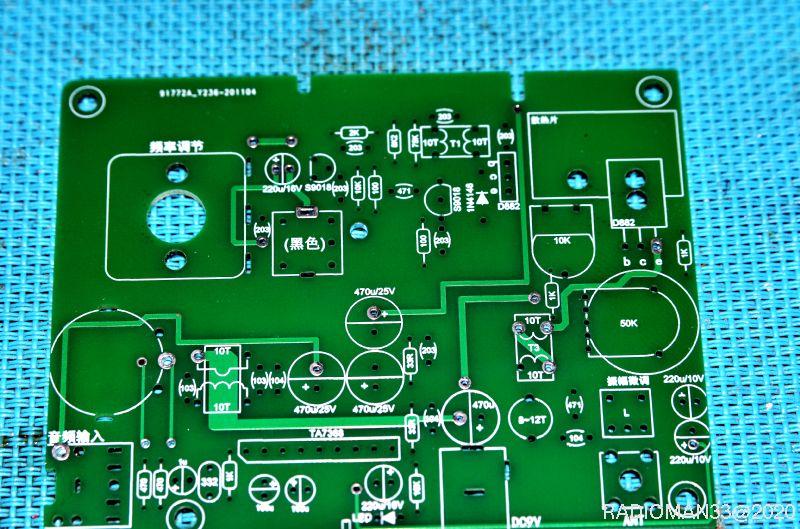

Voici le circuit imprimé coté "composants":

Dsc 371

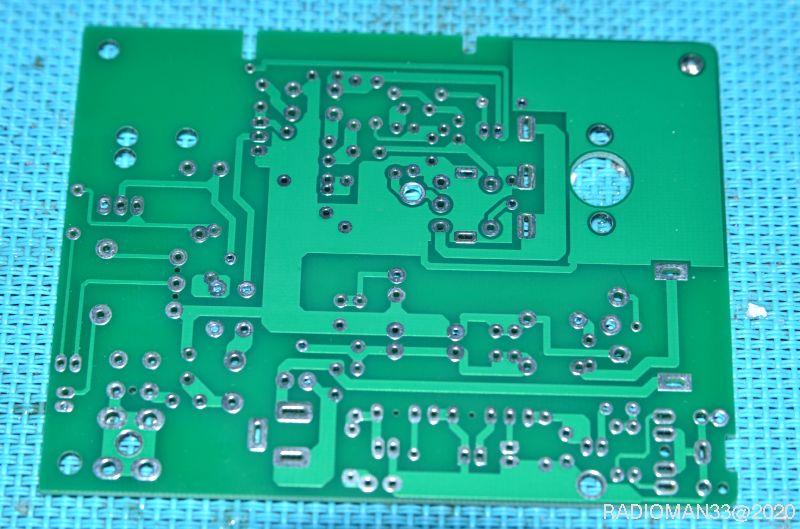

Et le même coté "cuivre" :Dsc 372Tous les trous sont percés et calibrés pour un montage facile.

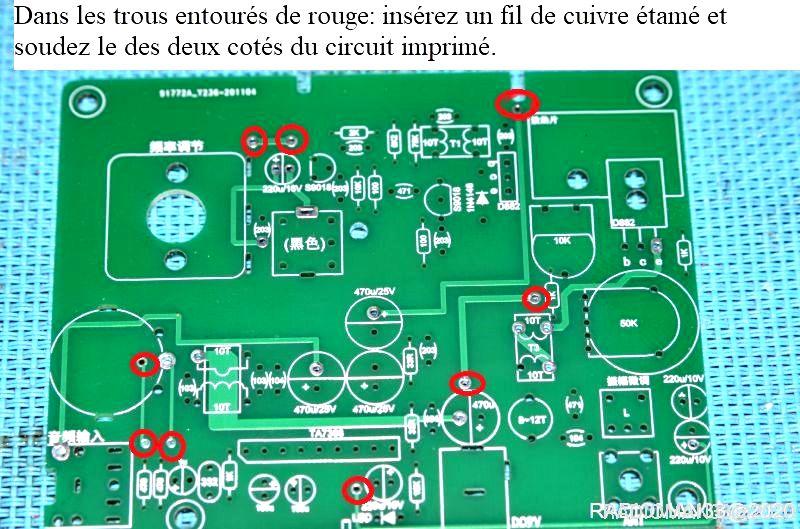

À ce sujet un détail important :

il y a quelques liaisons qui se font par la métallisation des trous et je me suis rendu compte aux premiers essais que cela posait des problèmes de contact :

Je conseille donc, dès le départ de renforcer ces liaisons avec un petit fil de cuivre soudé des deux cotés, et cela, dans les trous marqués en rouge :

Dsc 0229rouge

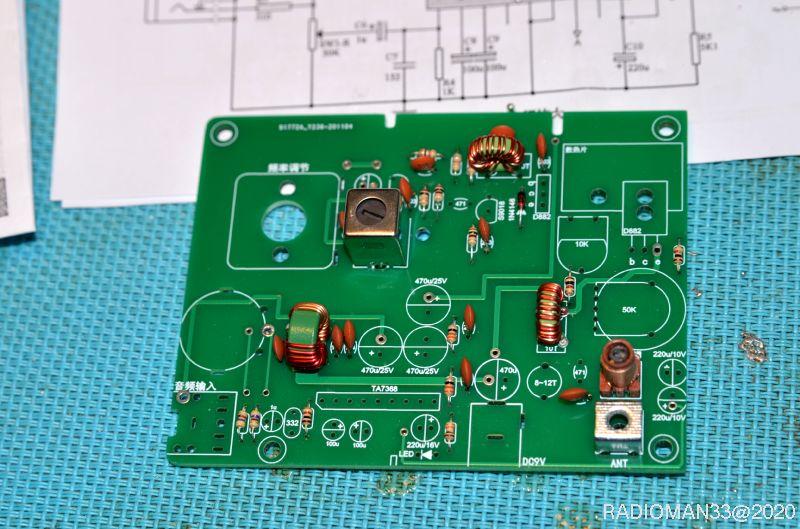

On peut maintenant démarrer l'implantation des composants :Dsc 373À noter que tous les bobinages sont prêts à l'emploi, on fera attention lors du montage des "tores" que les fils soient bien positionnés.

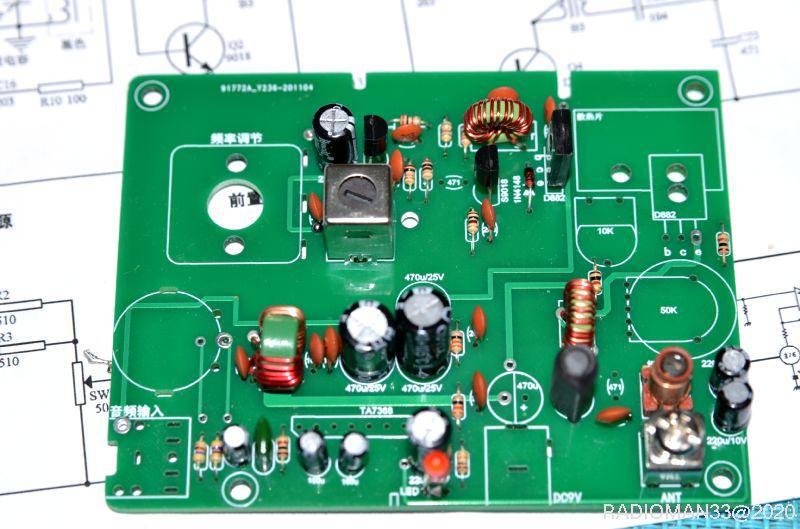

Dsc 374Le montage avance doucement...

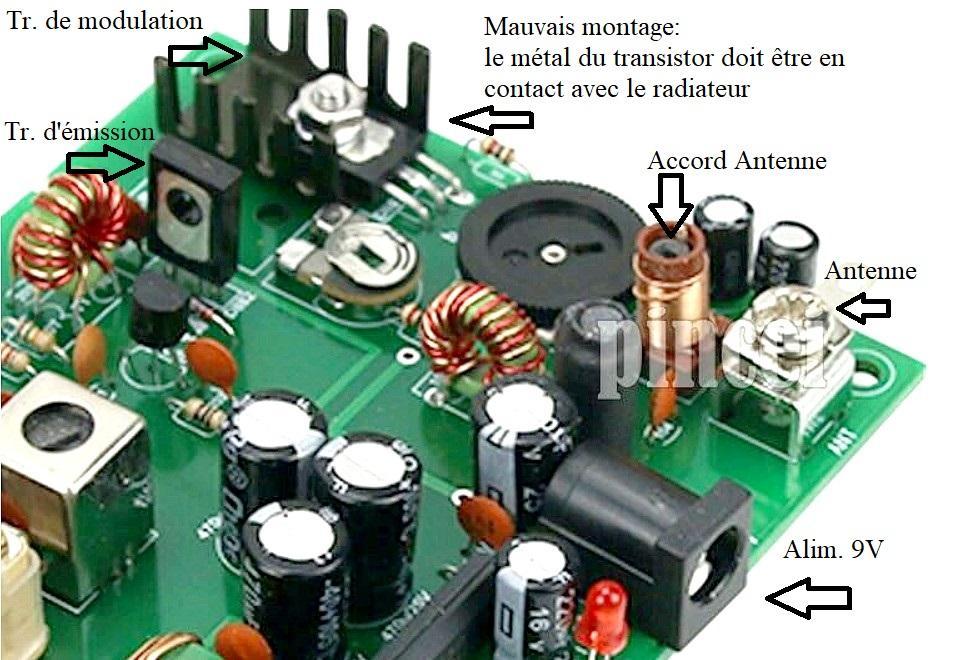

Une précision concernant le transistor (D882) monté sur radiateur :

Voici l'illustration d'origineImage01 1

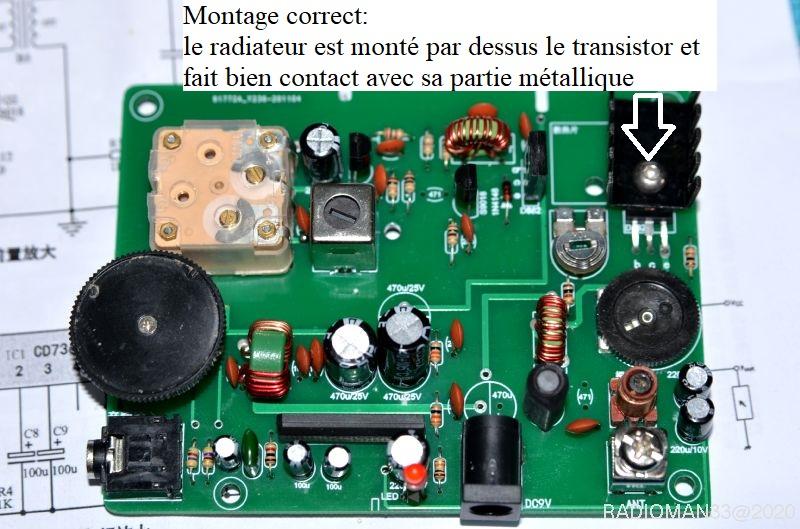

Le bon montage :

Image02 2

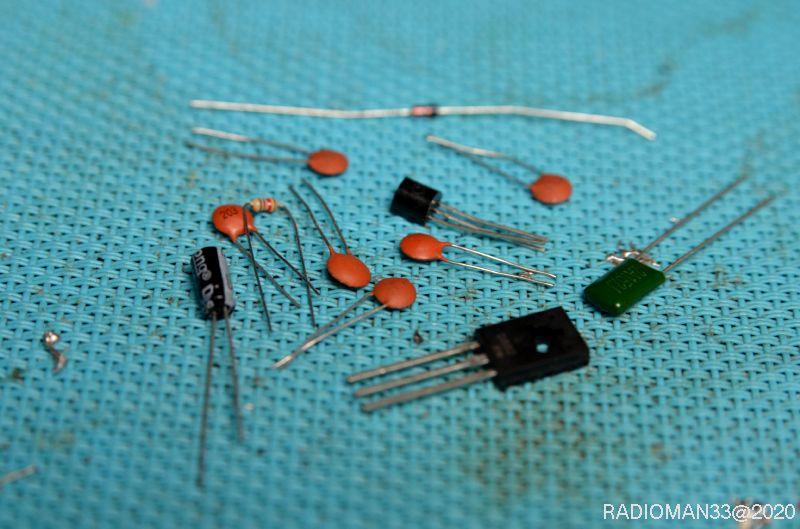

J'ai plein de composants en trop : Dsc 376

mais il me manque 4 condensateurs :

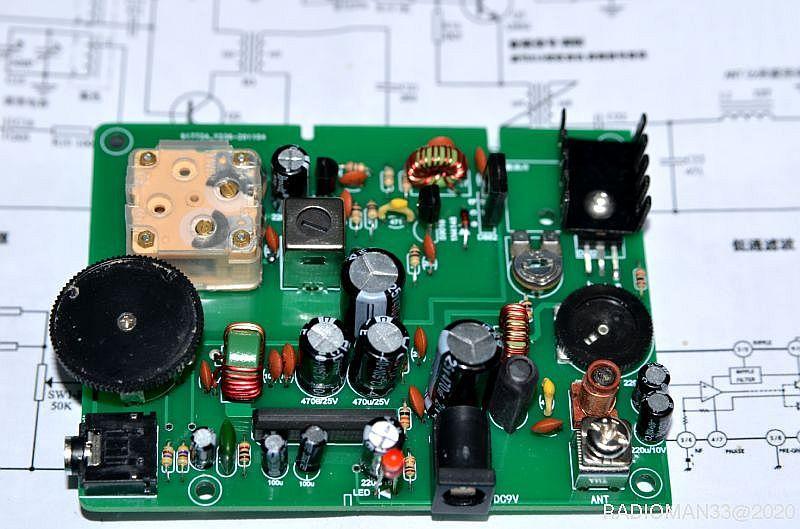

2 de 470 µF 25v et deux de 470 pF, on va donc les rajouter ...Dsc 381 Les deux molettes (du C.V et du potentiomètre de volume) ne sont pas fournies : je les ai récupérées sur un vieux "transistor" !

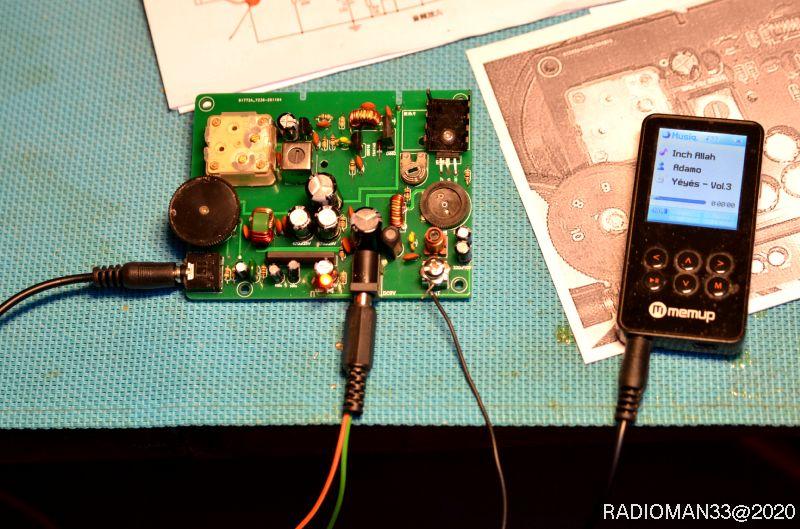

Une dernière vérification avec le dessin de l'implantation et on est prêt pour les premiers essais.Dsc 380 J'ai donc branché :

Une alimentation en 9 V (qui peux fournir 2A)

Un fil d'antenne de 6 m de long: c'est ce qui est préconisé dans la notice...

un baladeur MP3 à l'aide du cordon fourni

1re mise sous tension : rien...

Le problème est signalé plus haut : il faut faire les "jonctions" dans les trous métallisés.

Deuxième mise sous tension : consommation 260 mA

Ça fonctionne : un poste à transistor posé à l'autre bout de la pièce me permet d'affiner les réglages : le signal reçu est très costaud...

La résistance ajustable de 10K permet d'ajuster le courant traversant le transistor modulateur et par conséquent celui du transistor d'émission (modulation série).

Si on laisse le dissipateur d'origine il ne faut pas dépasser 200 mA, car au-delà le transistor chauffe trop et de toute manière la portée est déjà suffisante dans ce cas...

Pour une meilleure adaptation d'antenne on émettra plutôt vers 1600Khz.

J'ai fait des essais le fil étant posé à l'étage sur le plancher :

Bonne réception dans toutes les pièces de la maison (130 m2) et à l'extérieur je couvre largement le jardin (1000 M2) .

Par la suite on affinera les réglages à l'oscillo mais pour l'instant il fait 6 °C dans l'atelier alors on va attendre que la chaleur revienne.

Premières constatations :

1-  la portée est largement suffisante :15 à 20 m en intérieur et plus de 50 m en champ libre.

(certains émetteurs "commerciaux" comme le "Spitfire" ou celui de "Radioelec" ne dépassent guère 10 à 15 m de portée... et encore?)

L'émission dans la bande P.O c'est interdit?! ... donc il ne faudrait pas dépasser les limites de sa propriété.

2-  la stabilité en fréquence est bonne : après 1 h de fonctionnement, je n’ai pas eu besoin de retoucher l'accord.

3- la modulation est correcte : c'est pas de la HIFI, mais la réception est agréable à écouter, n'oublions pas que l'on est en AM.

Coté points négatifs :

Le schéma n'est pas à jour?! (j'ai été obligé de le redessiner)

Des mauvais contacts dans les liaisons du circuit imprimé double-face (voir plus haut).

Il manque quelques composants (4 condensateurs)

Les deux molettes ne sont pas fournies.

Le radiateur du transistor d'émission est très petit :il est fortement conseillé d'en monter un plus gros.

=> Radiateur à bien positionner + réglage ajustable 10K.

Le beau temps étant revenu je suis descendu à l'atelier pour faire quelques mesures :

Bon, on ne va pas se mentir : c'est pas terrible...

Notre oreille accepte beaucoup plus d'imperfections que les appareils de mesure.

j'ai donc branché mon petit module sur une alimentation réglée à 9 volts, la sortie antenne est reliée à une charge fictive de 50 ohms.

le courant de repos est réglé à 100 mA.

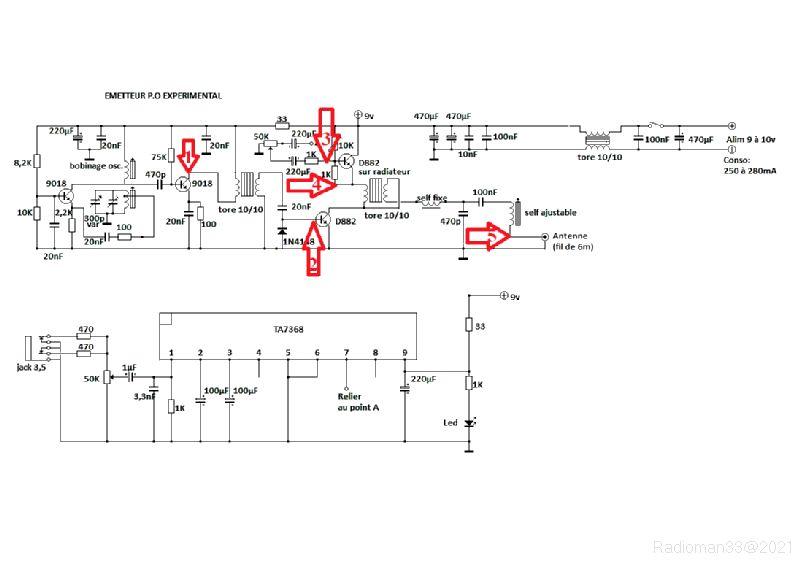

les points de mesure sont les suivants : Emetteur po schema mesures

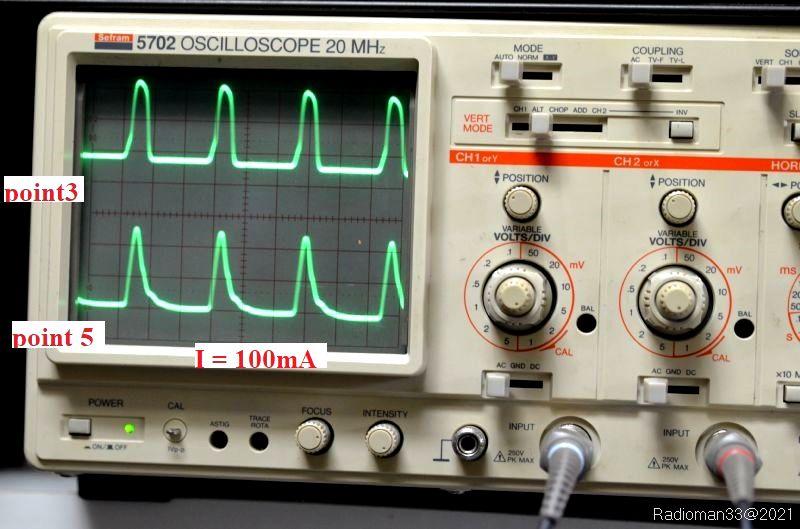

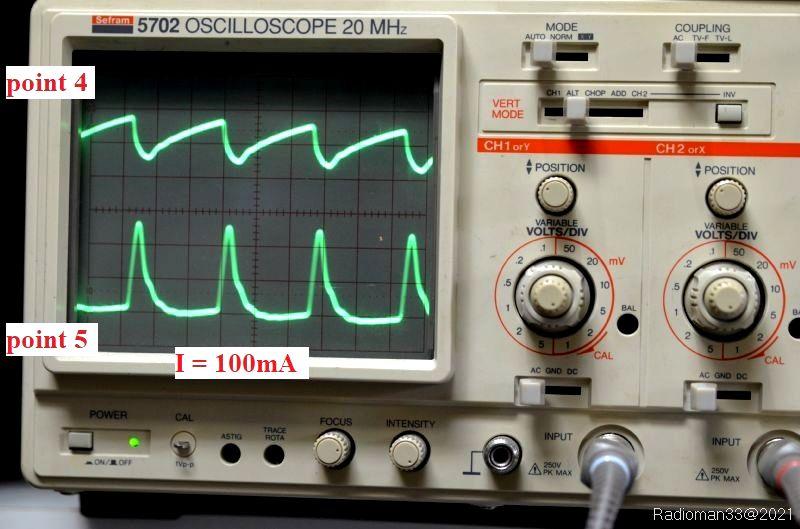

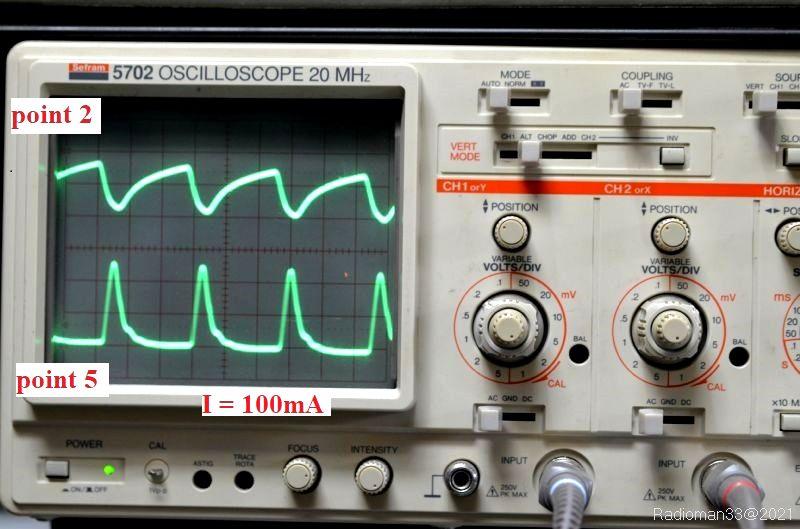

Voici les oscillogrammes :

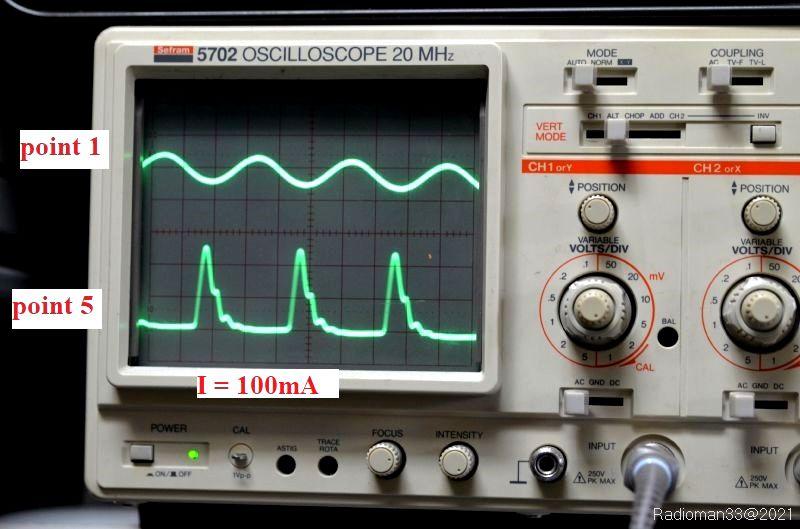

Osc1Osc2Osc3Osc4Sans modulation on devrait avoir une belle sinusoïde et on en est loin.

Le fait d'augmenter le courant ne change pas grand-chose:

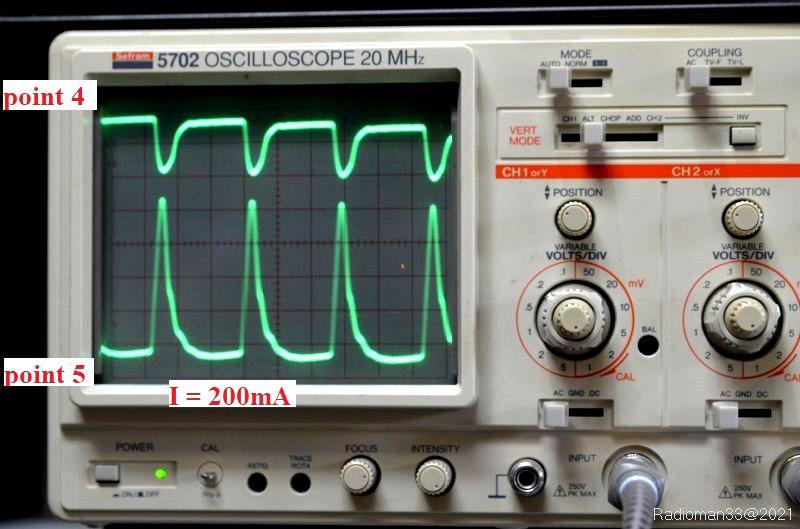

Osc5Alors que faire?

 Cela ne sert à rien de dénigrer ce montage, ni de le comparer à d'autres réalisations plus élaborées (mais plus chères), comme l'on fait "certains" bricoleurs de génie.

Je rappelle que pour 8 € à l'achat on a quelque chose qui fonctionne, reste à comprendre pourquoi le signal à l'oscillo est si laid.

Notre étage de sortie est visiblement mal calculé et un retour au schéma d'origine devrais améliorer les choses...

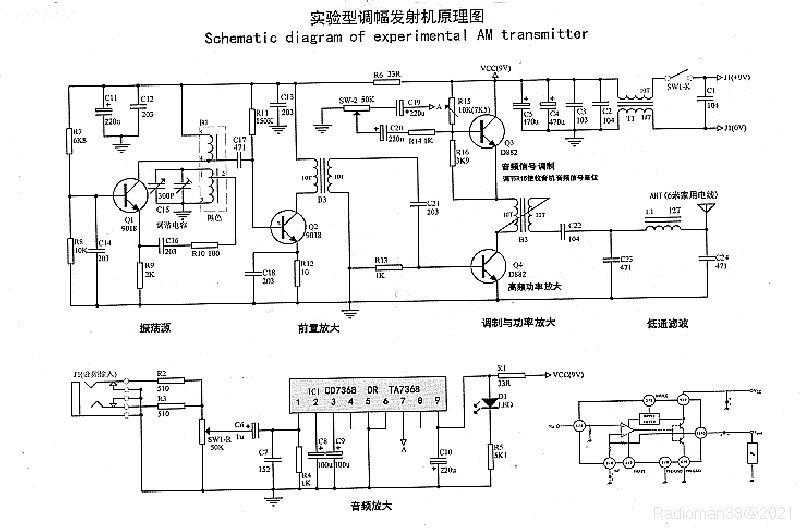

Schema original tx amDans un premier temps, j'ai modifié le montage pour revenir au premier schéma en remplaçant la diode 1N4148 par une résistance ajustable de 4,7 k (R13 sur le schéma) et en supprimant la self de sortie qui avait été rajoutée.

J'ai rajouté un filtre L.C (Jones) en sortie :

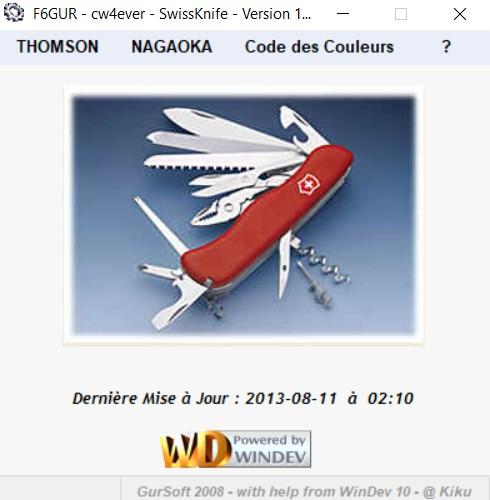

le bobinage est calculé sur une fréquence d'accord de 1400khz, j'ai utilisé pour cela l'excellent logiciel gratuit "swissknife" qui permet très facilement la conception d'un tel bobinage et que vous trouverez facilement sur internet :

Pris sur le blog de F6FKN  ==> Logiciel Swissknife <==Swisknife

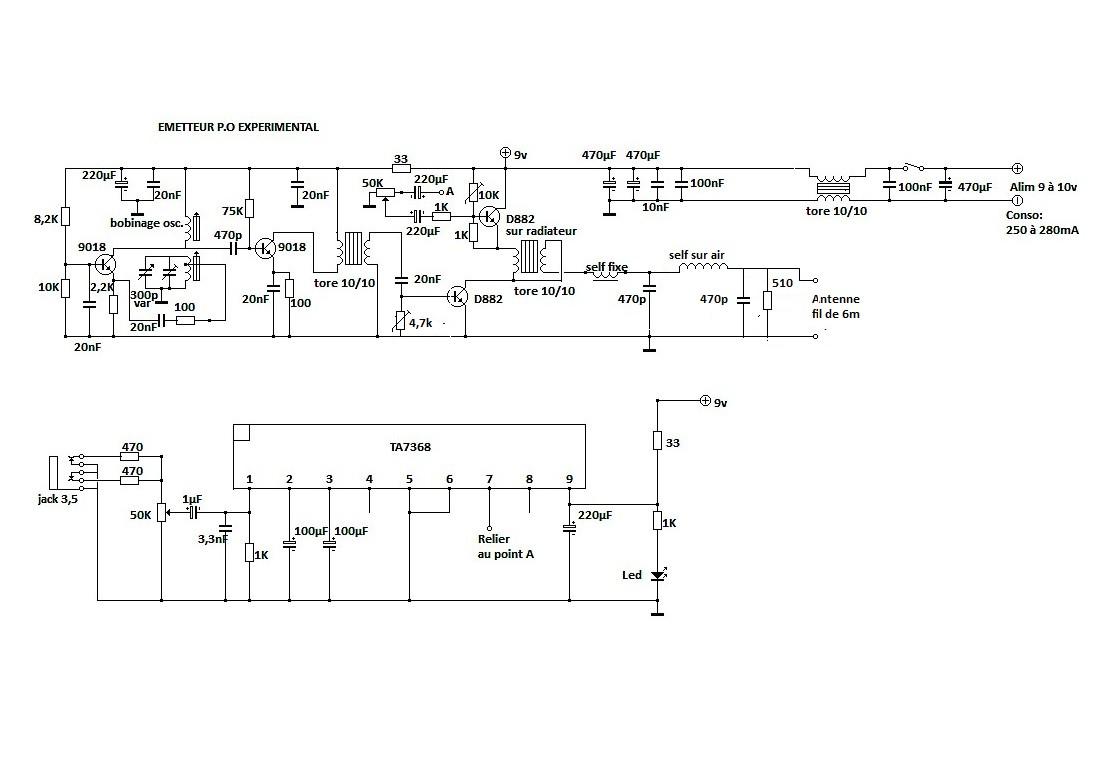

En sortie rajout d'une résistance de charge de 510 ohms.Emetteur po schema final

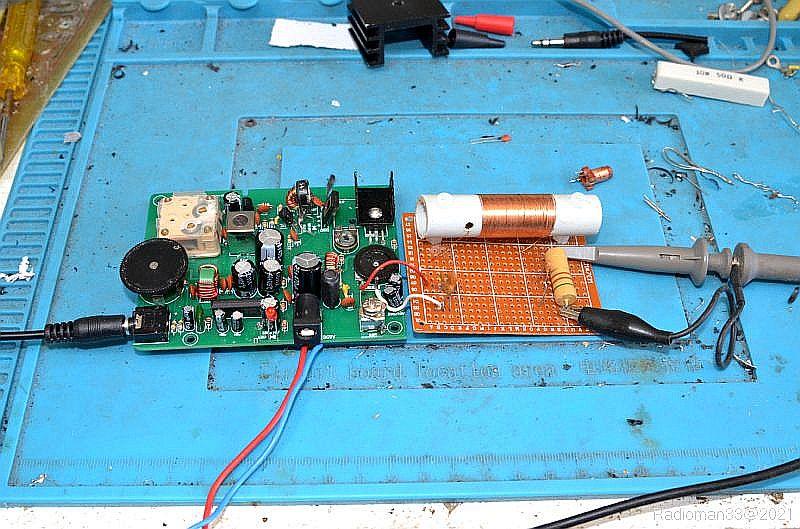

Le montage désormais ressemble à ceci :

Dsc 407

Voyons ce que ça donne :

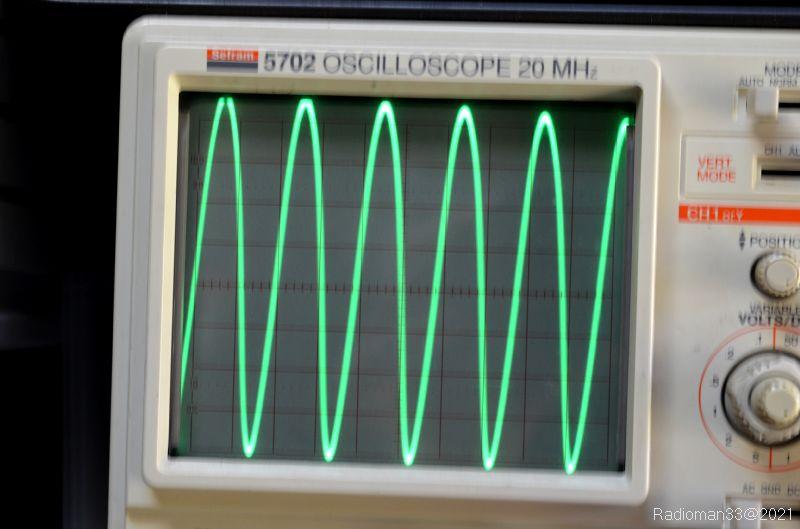

Dsc 403

L'oscillo est calibré à 5 V/carreau : j'ai donc 45V CàC.

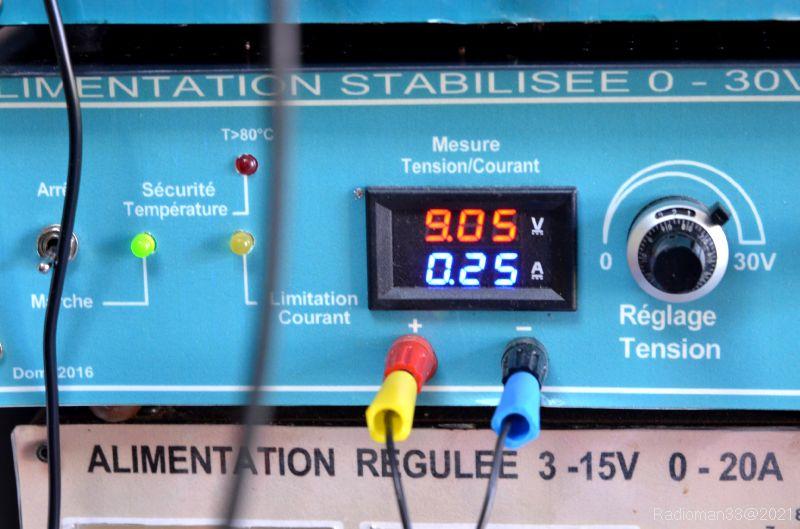

Ma consommation est de :

Dsc 404

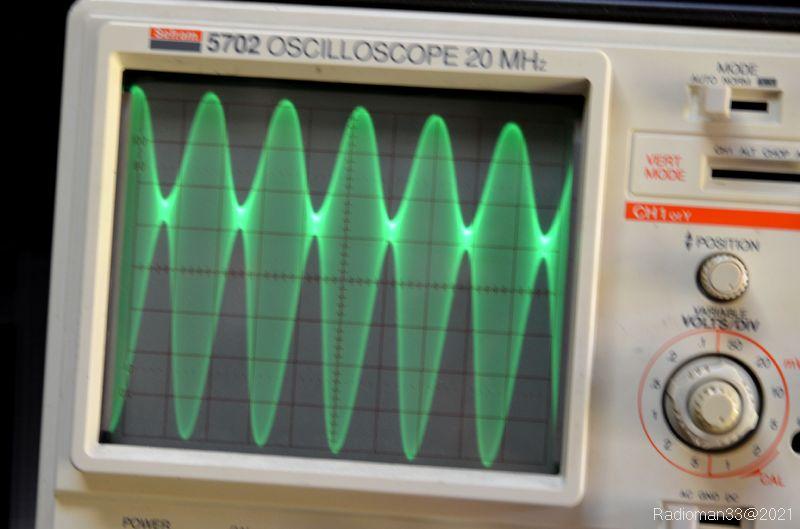

Et la modulation me direz-vous ?

Dsc 405J'envoie un signai à 3 kHz : le niveau d'entrée est réglé à la limite de l'écrêtage :

Encore une légère dissymétrie, d'autant que je suis à 100% de modulation :

Pour de l'émission en AM on peut réduire à 75%... mais on se rapproche d'un résultat !

À l'écoute de la musique,  il y a quelques changements :

Les "oiseaux" ont disparus, et la modulation est moins aiguë...

Tout cela est très encourageant, j'ai donc essayé de monter un peu la puissance :

En 12V la consommation monte à 450 mA et mon signal de sortie est de 75v CàC

mais le transistor de modulation doit être impérativement monté sur un grand dissipateur.

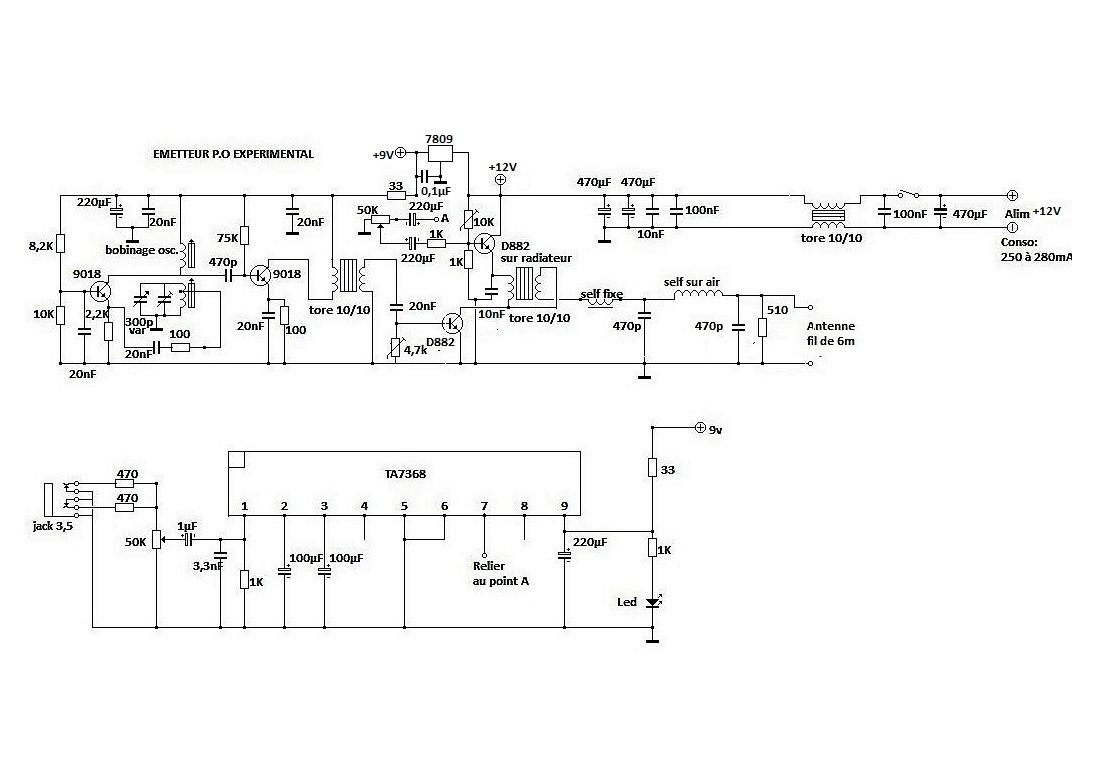

Voici le schéma de la version finale:

Emetteur po final

Quelques remarques:

j'ai rajouté un régulateur 7809 pour alimenyer la partie "oscillateur" et la partie "modulateur" et désormais l'appareil est alimenté en 12V

La partie HF doit se régler impérativement à l'oscilloscope au minimum de distorsion (porteuse pure) et ensuite on envoie un signal BF à 1Khz pour régler la modulation à 75% et la plus symétrique possible.

On ne toucheras plus à ces réglages ensuite.

La seule action possible sera le réglage de la fréquence (entre 1200 et 1600Khz ) mon filtre en sortie étant calculé sur 1400Khz.

Finalement ce petit montage tant décrié par certains "amateurs de radios" ne fonctionne pas si mal que ça !

Moyennant quelques modifs simples (on pourrait encore pinailler au niveau de la modulation) on a un petit émetteur PO prêt à rivaliser avec de nombreux montages beaucoup plus onéreux !

Alors pourquoi s'en priver ?
