Kit ALIMENTATION 3-30V 7A

La précédente alimentation que j'ai remontée utilisait un circuit intégré très spécial qui permettait un débit jusqu'à 5A.

En faisant des recherches j'ai trouvé ce kit moderne et très simple qui, avec juste quelques composants, réalise une alimentation variable de 3-30V sous un débit maxi de 7 ampères!

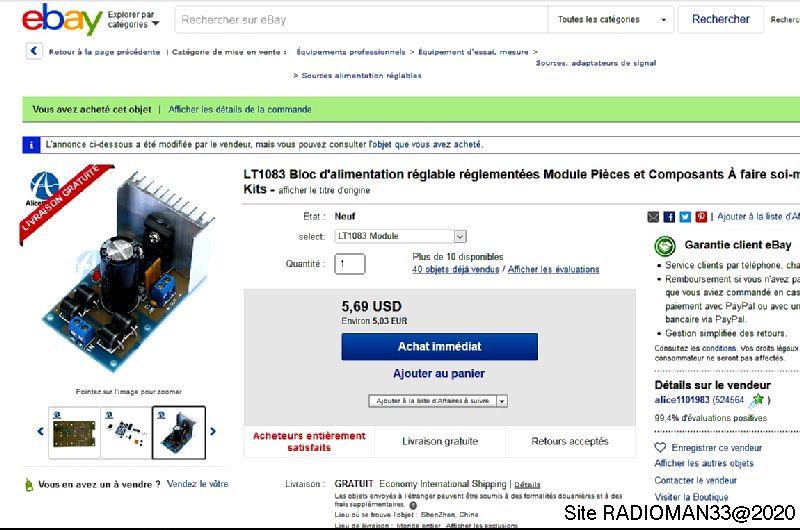

Pub ebay

Comme on peux le constater le kit coute 5,03€ et il utilise un circuit intégré LT1083

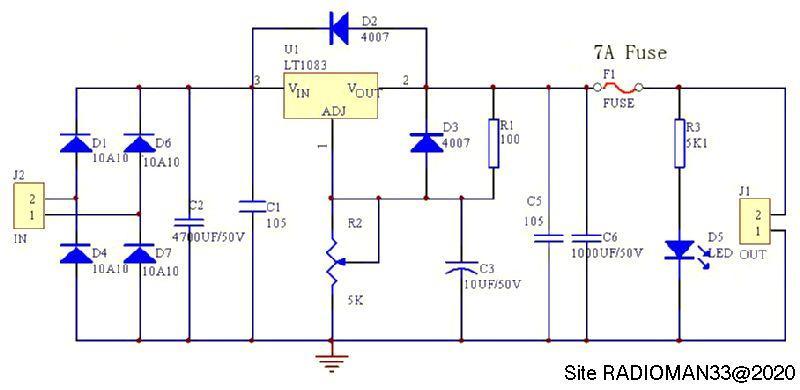

Le schéma d'application est très classique et ressemble à celui du LM317:

Alim 7a 00

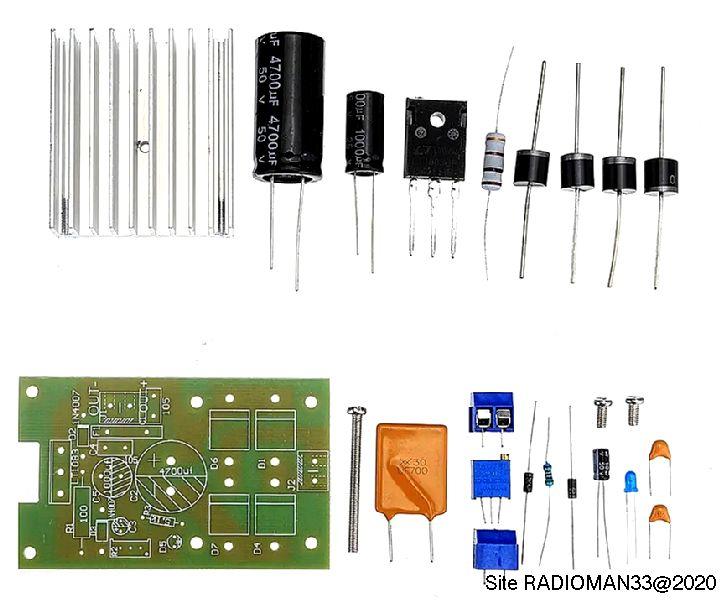

Dans la pochette du kit:

Alim 7a 01

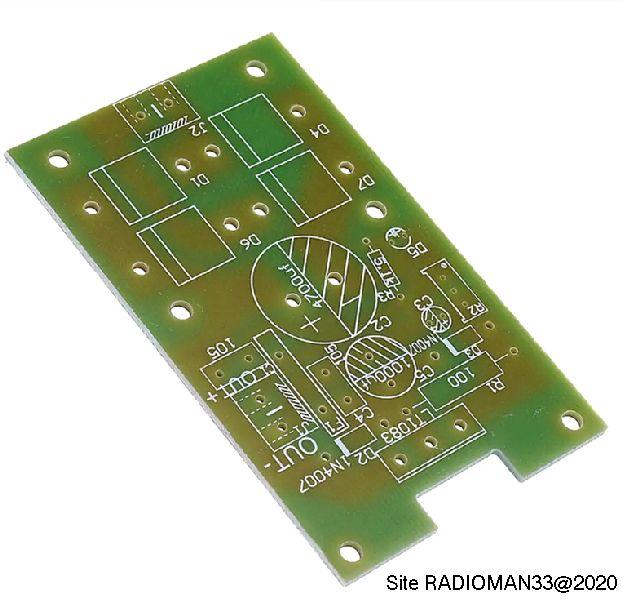

Pour une fois il ne manque rien et on a un beau circuit imprimé en verre epoxy:

Alim 7a 02

Bien que la sérigraphie soit parfois un peu confuse le montage est assez rapide:

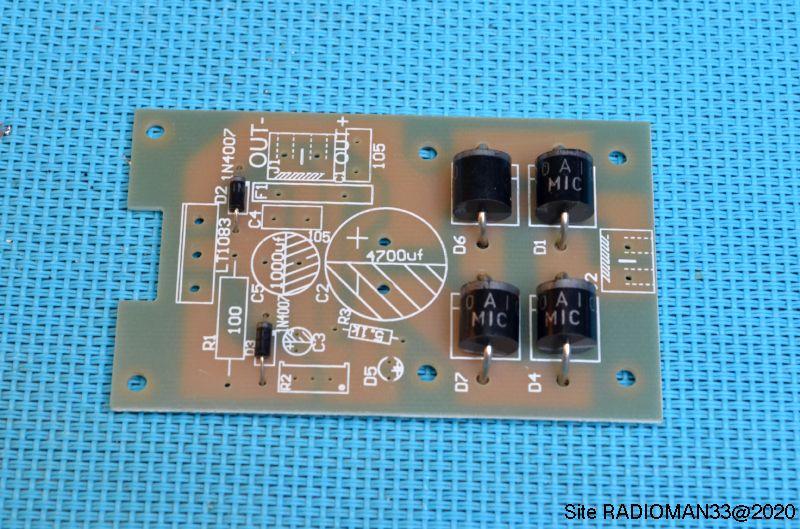

On commence par les diodesDsc 220

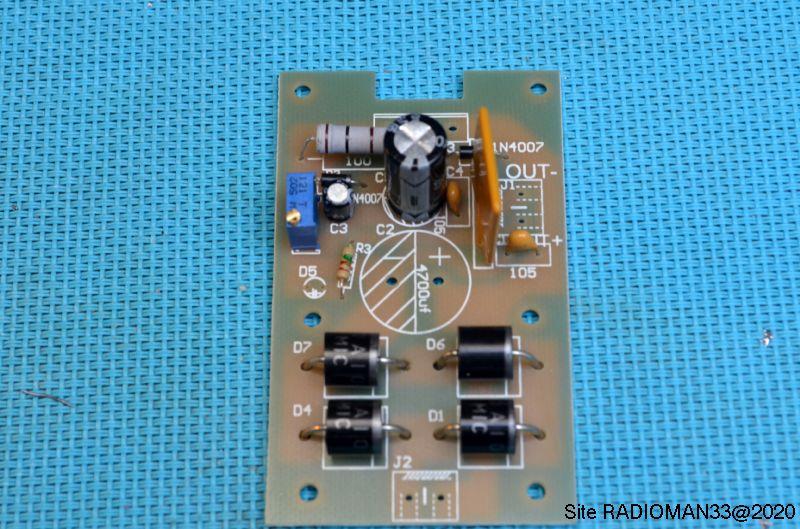

puis les autres petits composants:

Dsc 221

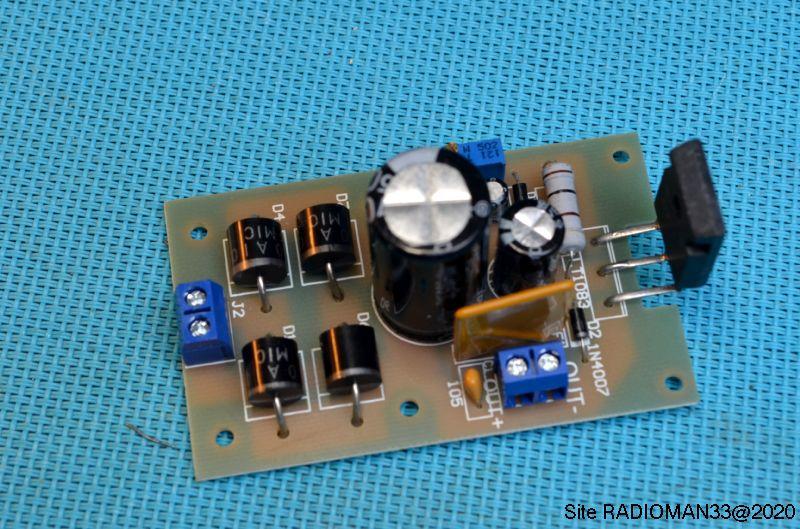

A noter que la grande plaquette beige est un fusible céramique de 7A

Dsc 222

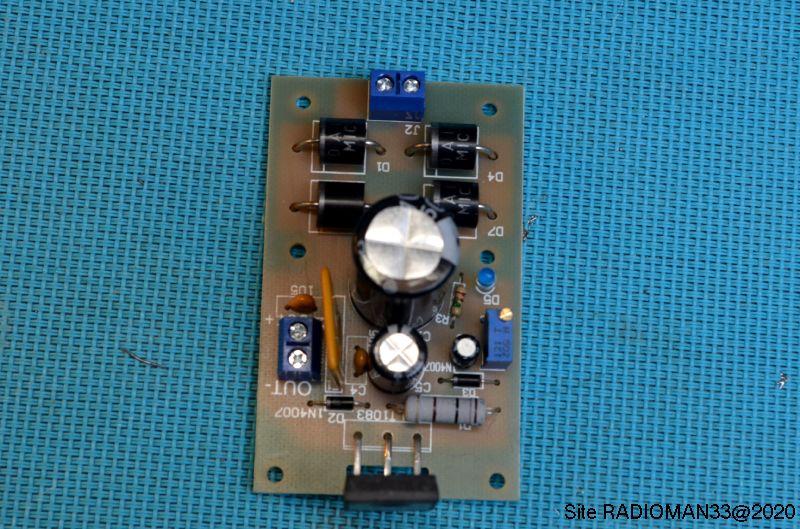

Les derniers composants sont soudés!

Dsc 226



Plusieurs remarques:

1- Le condensateur de filtrage de 4700µF 50V me paraît un peu faible on y mettra avantageusement un 10000 ou 15000µF 63V

2- Le dissipateur alu fourni est trop petit pour un courant pouvant dépasser 5A:

j'ai donc implanté le circuit intégré de manière que l'arrière dépasse légèrement le circuit imprimé pour pouvoir le fixer sur un grand dissipateur!

3- Le réglage de tension se fait par une résistance ajustable: à remplacer éventuellement par un potentiomètre.

4- Le fusible céramique de 7A pourra être remplacé par un modèle plus classique fixé sur un boitier...

Pour un prix dérisoire ce montage peux servir de base à une alimentation de labo compacte et pratique...

Pour ma part il va s'implanter dans une réalisation plus importante, on aura l'occasion d'en reparler!

Commentaires (2)

ZABOR
  • 1. ZABOR | 23/08/2020
Bonjour
de mon coté j'en ai acheté 2 que j'ai monté dans un même coffret ce qui me permet d'avoir une alimentation double au vue du prix du kit .
j'ai remplacé le 4700µf par un 10000 µF 63 v et j'ai mis la led à la sortie du pont de diode avec une résistance de 1k .
j'ai installé 2 galvanomètres double numérique U/I à 3 digits et remplacé la résistance ajustable avec pour chaque sortie 2 potentiomètres un de 4,7 k et un de 1k qui me permet un réglage plus fin de la tension.
comme toi j'ai monté les LT1083 sur un plus gros radiateur sur le fond du coffret .
dans le même coffret j'ai aussi installé une sortie fixe 5 v 3A
à l'arrière du coffret 3fusibles 1 pour le 220v et 1 sur chaque sortie
radio-man64
  • radio-man64 | 24/08/2020
bjr, sympa le montage! pourquoi pas me faire un petit compte rendu du montage avec quelques photos: je le mettrais sur le site? Si OK contacte moi par mail: domi64@gmx.fr cdt domi
