Groupe de leçons N°24

Ce groupe de leçons comprends:

Groupe de leçons N°24

Leçon théorique N°22
https://onedrive.live.com/redir?resid=C5D54420021B84DB!1224&authkey=!AEBBG28CeajCcWI&ithint=file%2cPDF
Leçon pratique N°22
https://1drv.ms/b/s!AtuEGwIgRNXFhyrRlXRfp5r0gJNO
Leçon réparations N°11
https://onedrive.live.com/redir?resid=C5D54420021B84DB!1144&authkey=!ABmJKpW3uRMCH04&ithint=file%2cPDF
Schémas N°9
https://onedrive.live.com/redir?resid=C5D54420021B84DB!1317&authkey=!ALOcSeud4JerHTw&ithint=folder%2c
Vocabulaire N°15
https://onedrive.live.com/redir?resid=C5D54420021B84DB!1268&authkey=!ADiAre2ifbGCD2E&ithint=file%2cPDF

Depuis quelques jours ONEDRIVE ne permet plus d'avoir des liens "raccourcis" !

On fera donc attention de faire un "copier:coller" du lien entier dans le navigateur internet pour pouvoir accéder au fichier du cours!

Leçon théorique N°22



Les instruments de mesure

Leçon pratique N°22

Modifications du récepteur précédent

Leçon de réparations N°11

Pannes dans les condensateurs

Schémas N°9

récepteurs commerciaux

Vocabulaire N°15

La lettre "I"



Mes commentaires:

On va monter une autre version du récepteur à réaction:

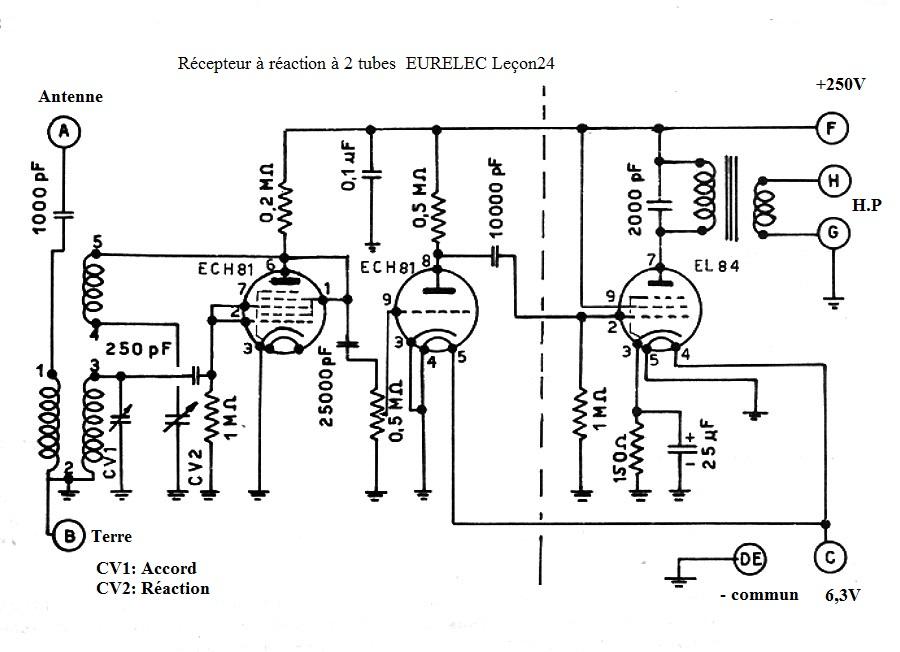

La partie Heptode de l'ECH81 est cablée en détectrice en reaction, sa partie triode en préamplificateur BF et et l'EL84 en ampli BF de puissance:Recepteur eurelec l24Voila le schéma du montage à réaliser ainsi que son plan de câblage:

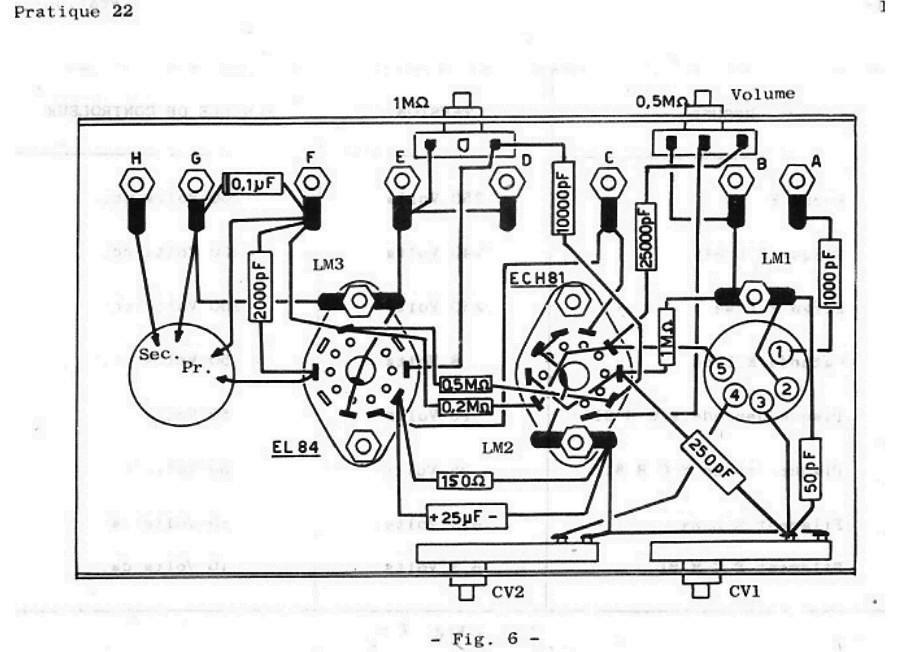

Cablage 1 24

Une particularité du montage:

On utilise le potentiomètre de 1Mégohm en résistance fixe: c'est la résistance de grille du tube EL84...

Le potentiomètre de 500Kohms étant le réglage de volume!

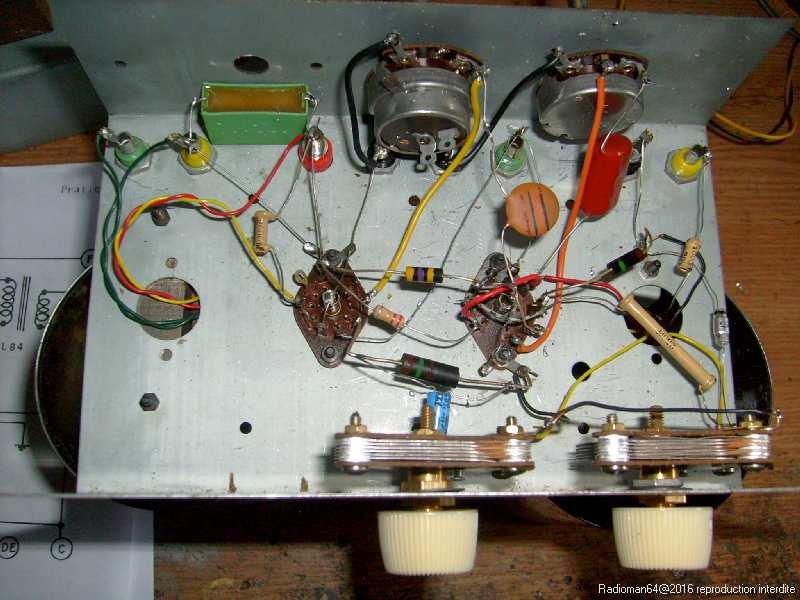

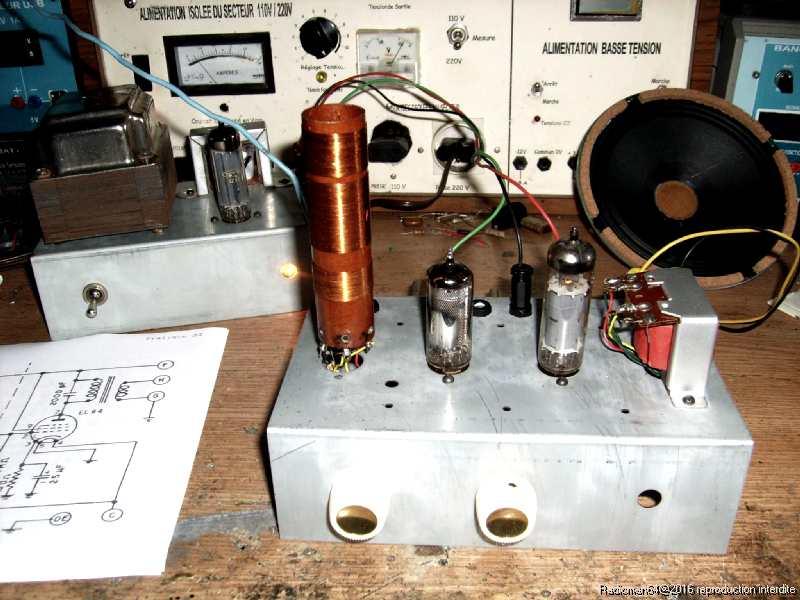

Le montage est un peu plus compliqué:S7300709Le montage sera vérifié plusieurs fois avant de passer aux essais:S7300710 1Le montage fonctionne comme les récepteurs précédents, toutefois le volume sonore est beaucooup plus important.Cela est du à l'étage préamplificateur rajouté avec la partie triode du tube ECH81.

Inconvénient: la réaction est plus "violente" , et plus difficile à régler...

Les autres leçons:

La leçon théorique N°22 nous détaille quelques instruments de mesure:

On va étudier leur technologie et leurs applications pour faire des mesures dans les circuits électroniques.

La leçon de réparation N°11 étudie les pannes dans les condensateurs:

comment les détecter, les mesurer, les remplacer.

Les schémas N°9 nous propose quelques récepteurs commerciaux "Ducastel".

Et le vocabulaire N° 15 s'interesse à la lettre "I".

N'oublions pas les exercices de révision et on pourra passer au groupe de leçons N°25:   Groupe de leçons N°25
