L'alimentation étant terminée on va commencer une première maquette sur le second châssis fourni avec le cours:

C'est un récepteur P.O à réaction à trois tubes.

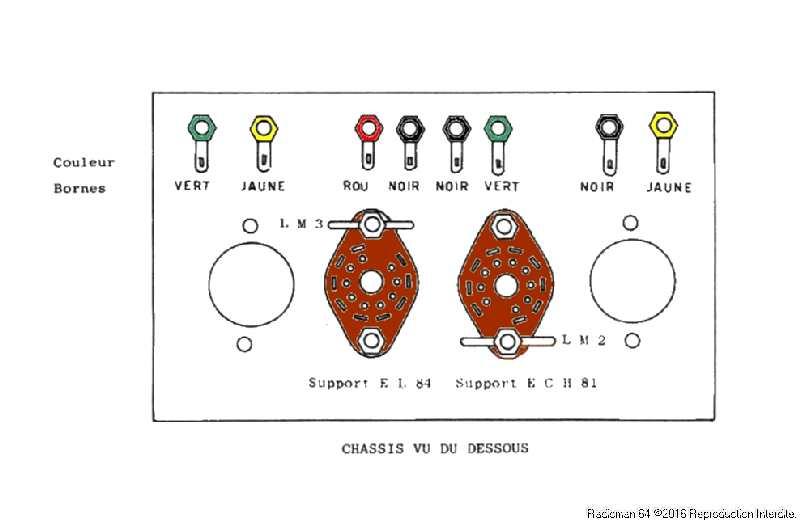

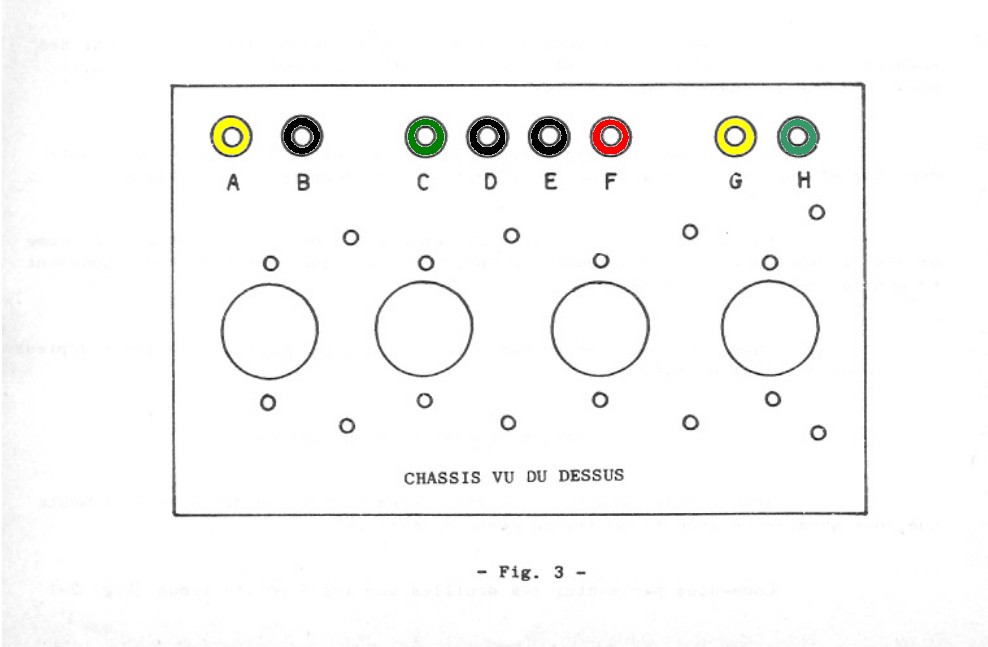

On va préparer le montage en vissant les douilles bananes suivant les couleurs indiquées:Dessus chassisMontage chassis 1On visse les deux supports de tubes en respectant les orientations :

S7300045 3

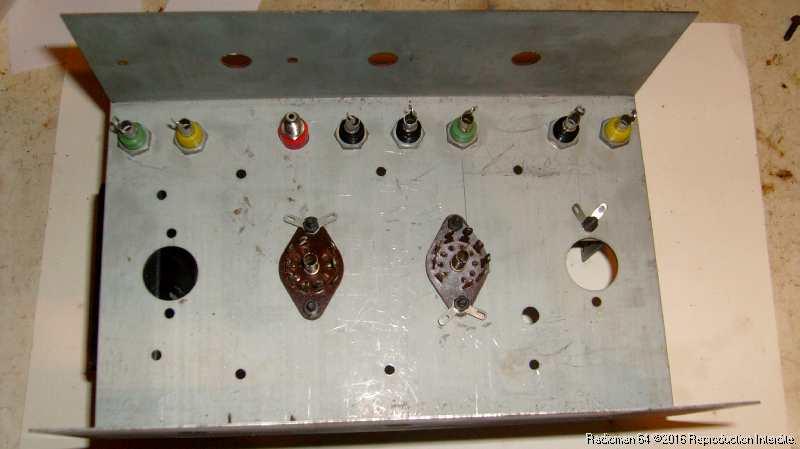

Mon châssis est prêt pour la première phase du câblage!

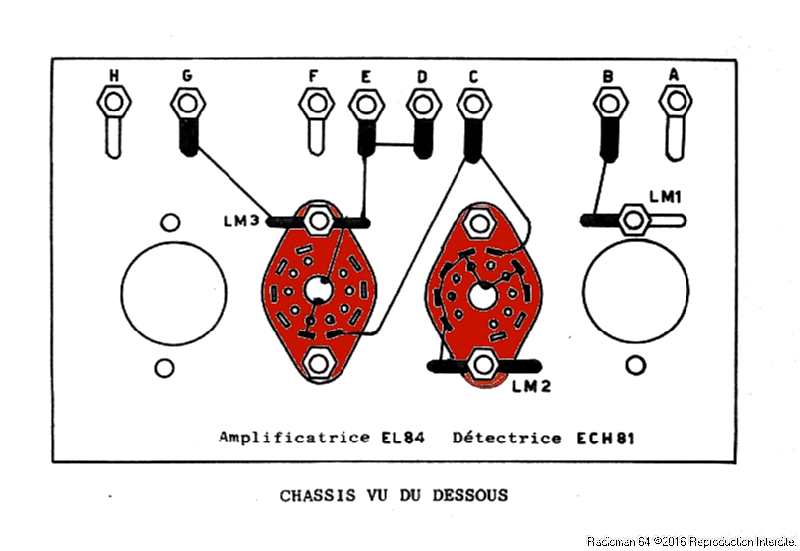

Avec le fil de cuivre étamé on va relier les éléments indiqués sur le schéma:Cablage 1re phase

S7300062 1

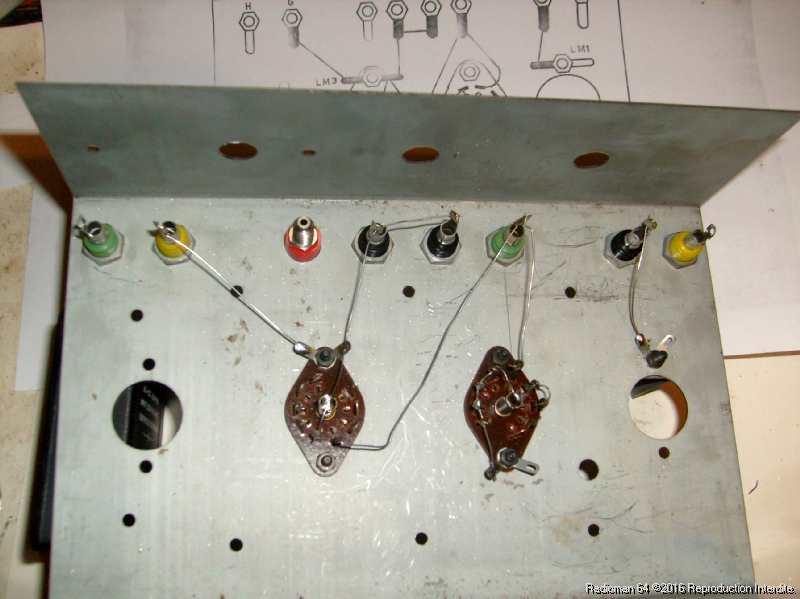

Heureusement le fil est assez fin pour passer dans les cosses des supports de tubes...

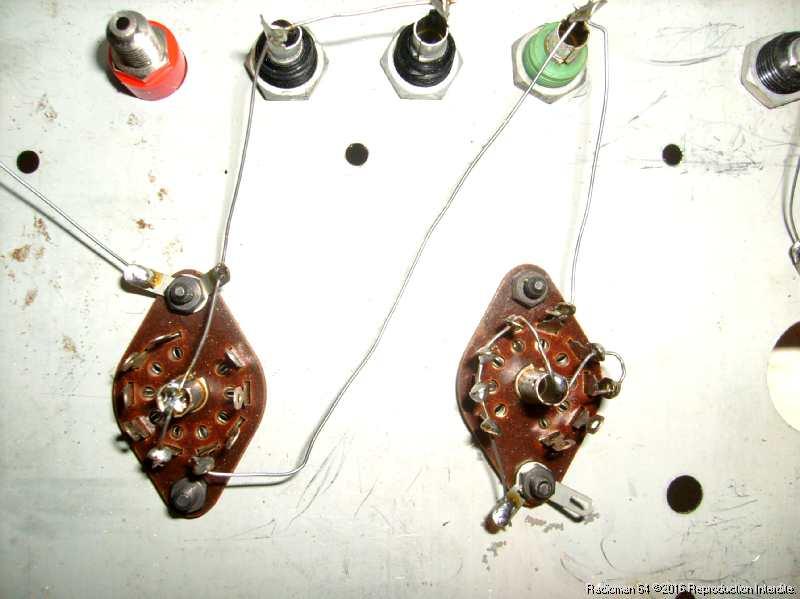

S7300063

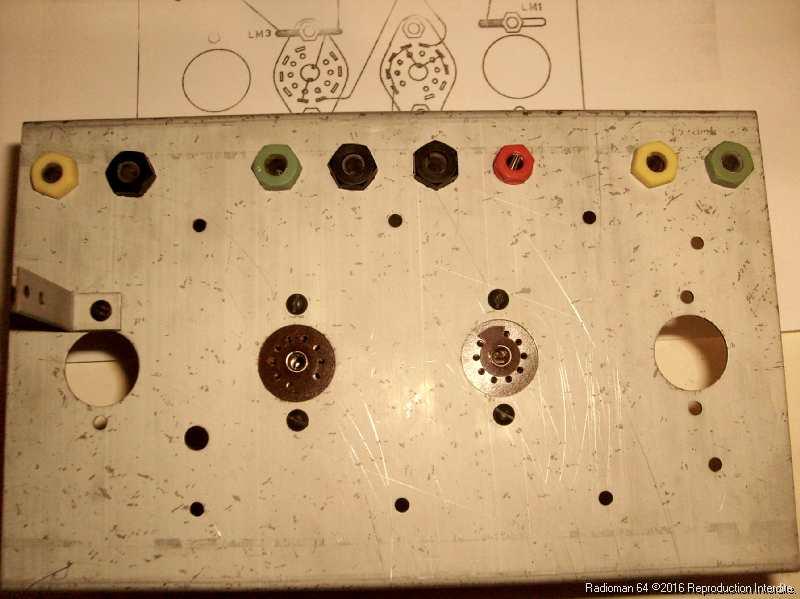

La première partie du cablâge est terminée...S7300068

Sur le dessus j'ai vissé une équerre qui va supporter le bobinage HF réalisé au début des cours.

La suite dans la leçon suivante!
