TUBES "ACORN" 954 et 955

Les tubes « GLAND » Acorn 954 955






Aux USA au début des années 30 les communications radio ont commencées à se développer et très vite l’utilisation de fréquences élevées s’est avéré nécessaire.



Hélas la plupart des tubes sur le marché ne fonctionnaient plus au delà de quelques mégahertz : ils étaient trop encombrants, avaient des capacités inter électrodes trop importantes, des connexions internes trop longues et un support de mauvaise qualité.



Alors en Octobre 1934 la société RCA lance une famille de tubes très différents, ce sont les tubes « ACORN » appelés ainsi car ils rappellent la forme d’un « Gland ».



Ils sont de très petite dimensions, cela réduit les connexions et capacités parasites, et leur conception « tout en verre » élimine les fuites HF dues au support.

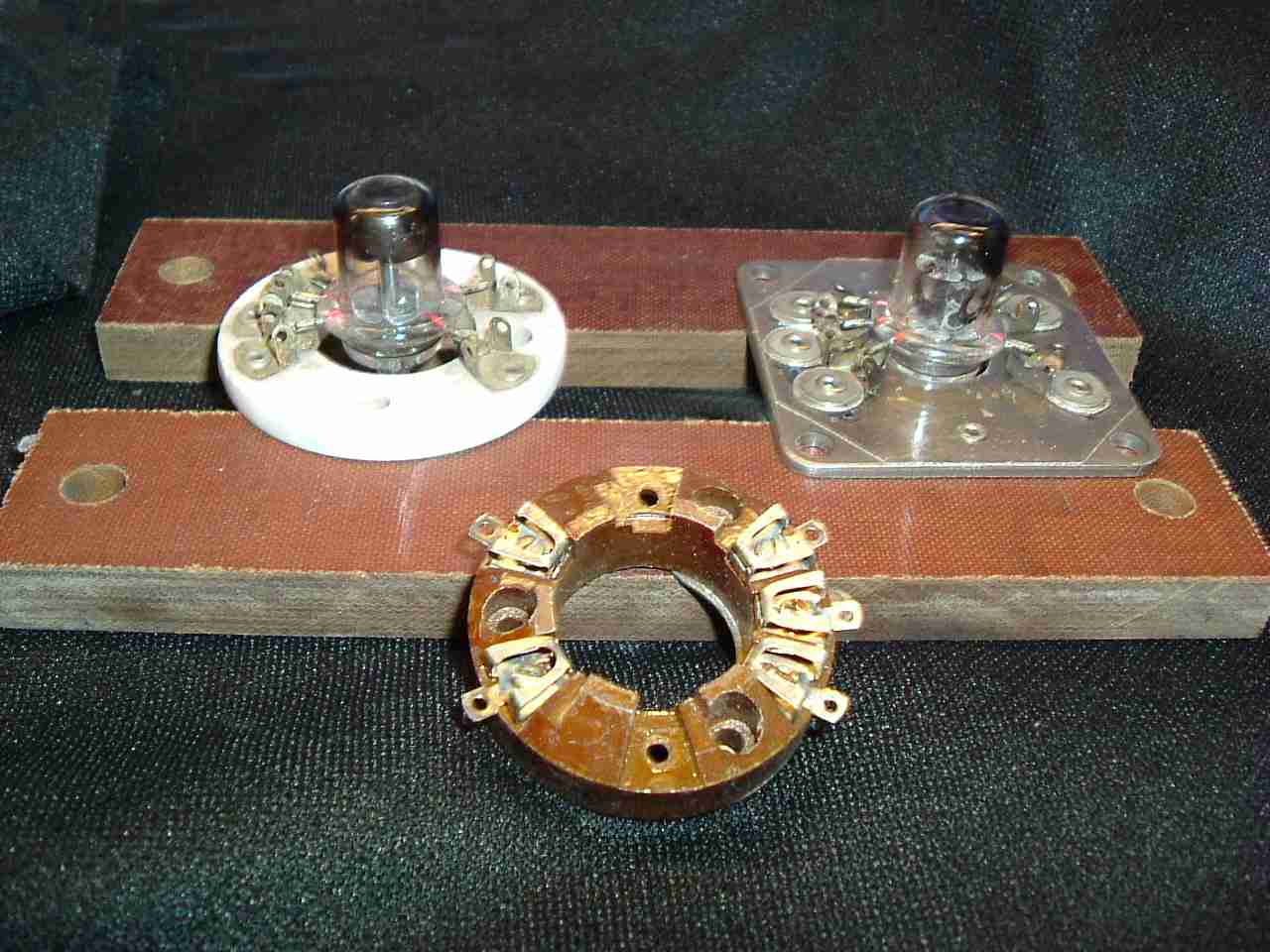

Ce support sera constitué au début de petites pinces fixées sur une couronne en porcelaine (stéatite), ou en bakélite.

Ce support va s’avérer assez fragile et il faudra attendre encore 10 ans et l’arrivée des matières plastiques  et du téflon pour obtenir des supports vraiment robustes.images.jpg

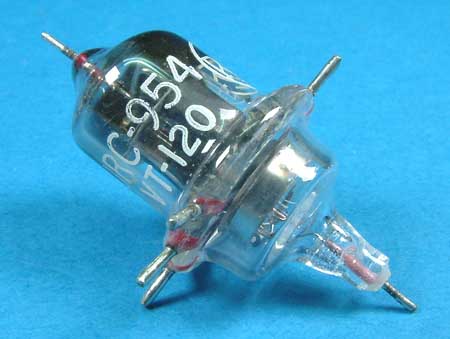

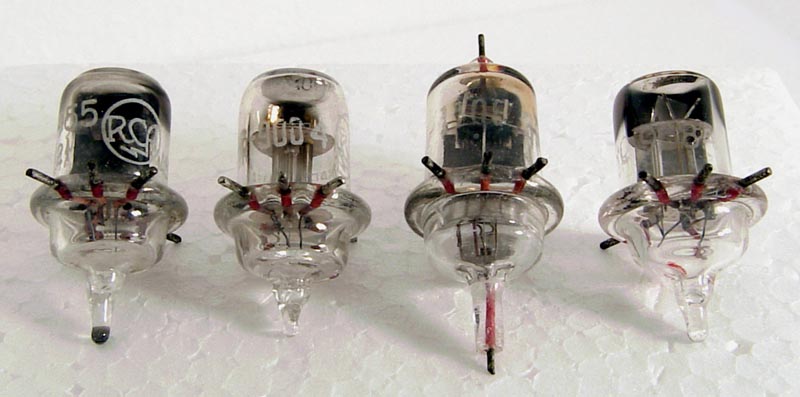

Au départ il y avait la triode 955 et la pentode 954 puis est arrivé la 956 (pentode à pente variable) ainsi que les diodes 9004 et 9005.954-1.jpg



Tous ces tubes sont chauffés avec un filament sous 6,3V et 0,15A.

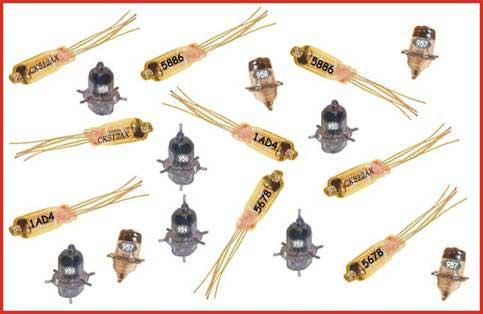

Ensuite pour les applications à très faible consommation sont arrivées sur le marché les triodes 957 et 958, la pentode 959, tous sont chauffés sous 1,25Volt et 50 à 100mA…84-submni.jpg

Tout cela va annoncer par la suite l’arrivée des tubes « batterie » miniatures 1T4, 1R5, 1S5…et toutes sortes de tubes subminiatures avec les sorties sur fils.

  On va retrouver tous ces tubes dans le domaine militaire puis dans les  premiers calculateurs informatiques !

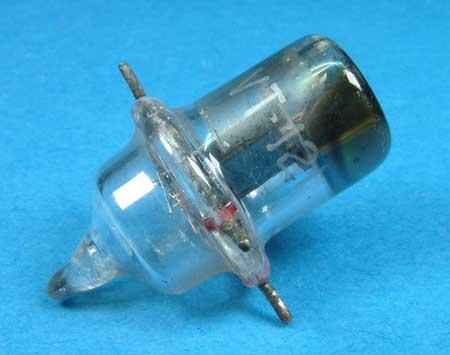

Mais revenons à nos tubes ACORN 954 et 955 :

D’une fréquence de travail maximum de 400Mhz... énorme pour l'époque... ces tubes (technologiquement très en avance ) ont été fabriqués en masse aux Etats Unis durant la seconde guerre mondiale pour toute sorte d’équipements électroniques.

Beaucoup d’entre eux ont été importés en Angleterre.
Ils ont été utilisés dans les appareils militaires de transmission et aussi dans beaucoup d’appareils professionnels (médicaux, mesure…)
Ces tubes sont encore disponibles à très bas prix :5 à 7$... sur les sites d’enchères comme ebay USA...

Pour ma part j’ai trouvé sur Ebay.com un lot de 4 tubes Acorn 954 pour 10$... auprès d'un radio-amateur américain, qui non seulement m'a fait cadeau d'un tube de plus, mais m'a envoyé le colis en moins d'une semaine!

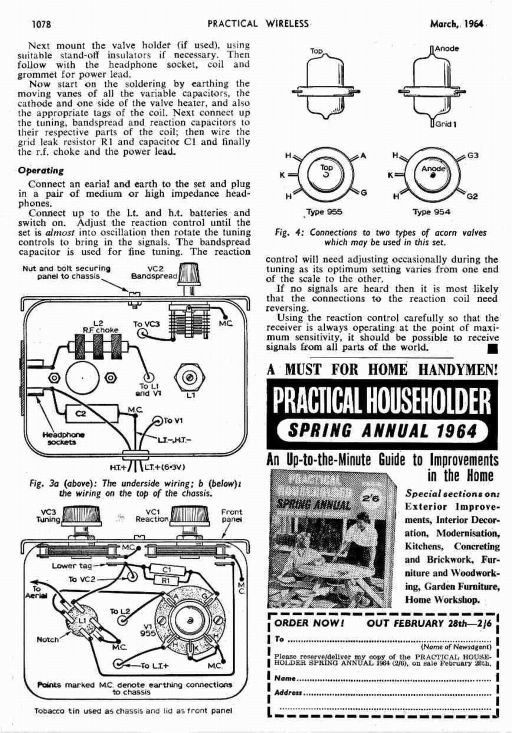

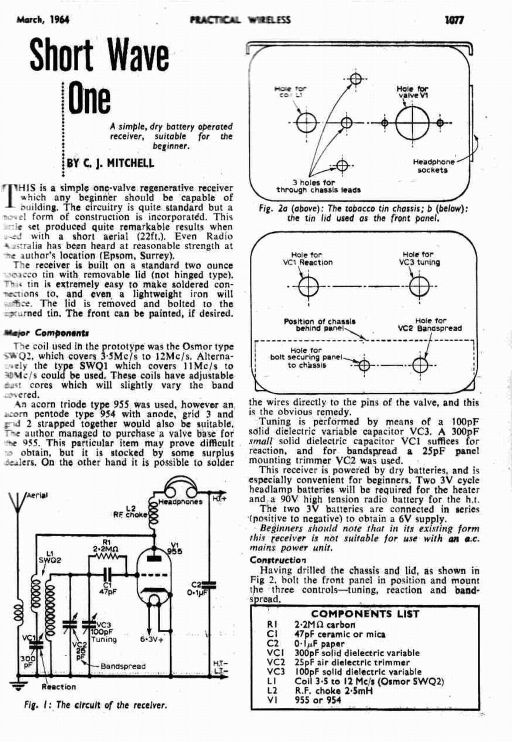

De nombreux articles dans les revues spécialisées américaines ou anglaises (comme practical wireless) décrivent la réalisation de récepteurs ondes courtes simples utilisant ces tubes.

En parcourant les sites américains on trouve par exemple :


Mais aussi celui-ci:


short-wave2-cover.jpgshortwave2-circuit.jpgshortwave2-abovelayout.jpgshortwave2-belowchassis.jpg
Ce petit récepteur à super-réaction est très intéressant:

Il utilise 2 tubes : une pentode Acorn 954 et une double triode 12AX7 (très courante).

Il permet une écoute sur haut-parleur des fréquences de 1,2Mhz à 100Mhz et cela juste en permutant les bobinages.

le récepteur est alimenté sur secteur et à part la lampe Acorn 954 tout les composants sont très courants.

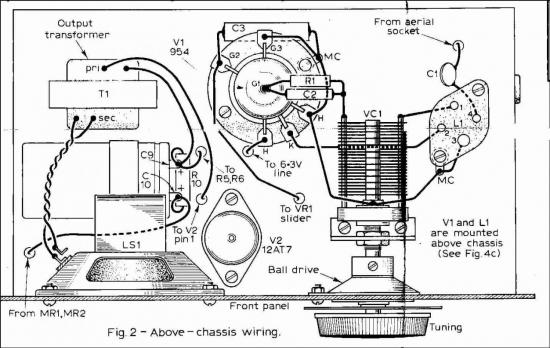

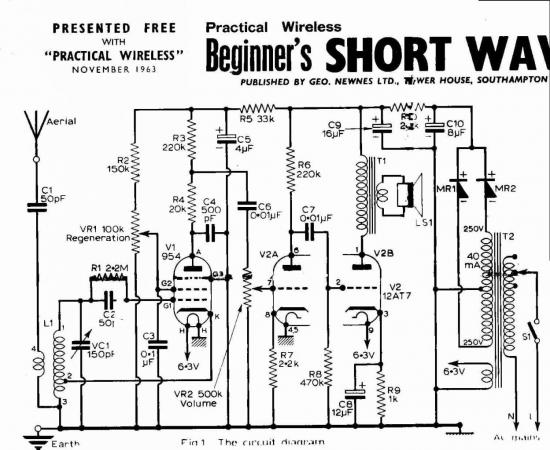

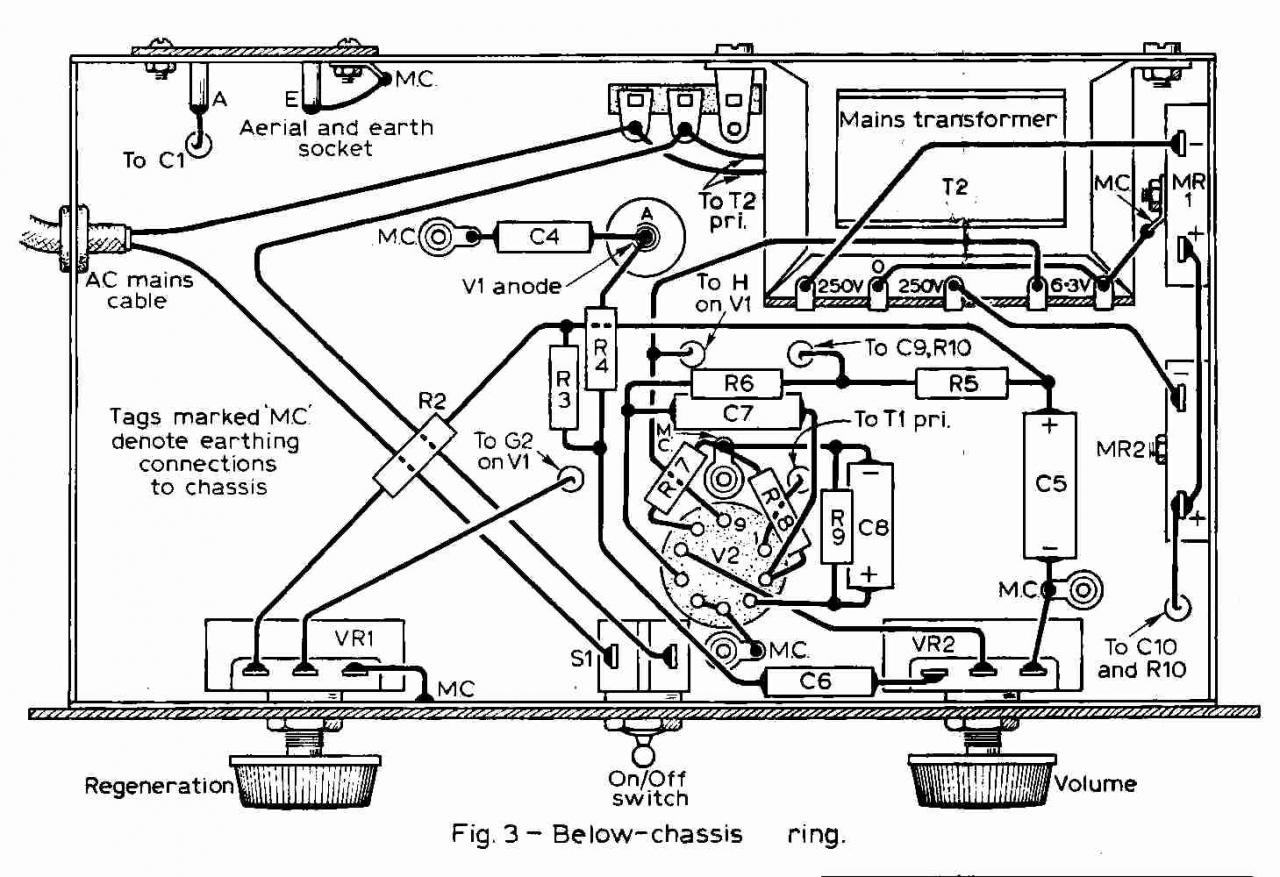

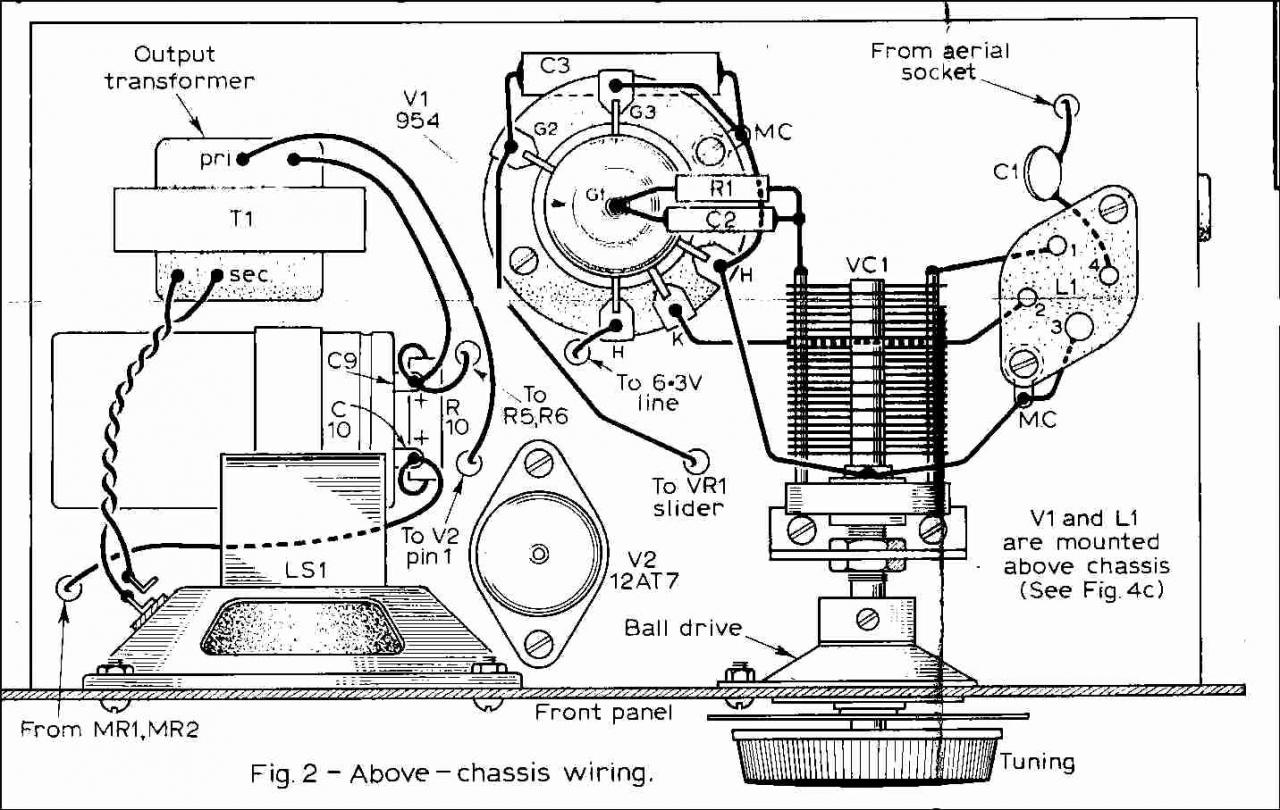

D'autre part on dispose d'un schéma et d'un plan de cablage très clair et je compte faire en plus une traduction intégrale de l'article afin d'avoir une bonne compréhension de la réalisation.

J'ai donc commencé cette maquette et je compte vous en faire profiter très prochainement...
