LOGICIEL "Front designer"

Tous ceux qui suivent mes "réalisations" ont entendu parler de ce superbe logiciel:

"FRONT DESIGNER" est un logiciel Allemand crée par la société "ABACOM" pour réaliser des façades d'appareils électroniques.

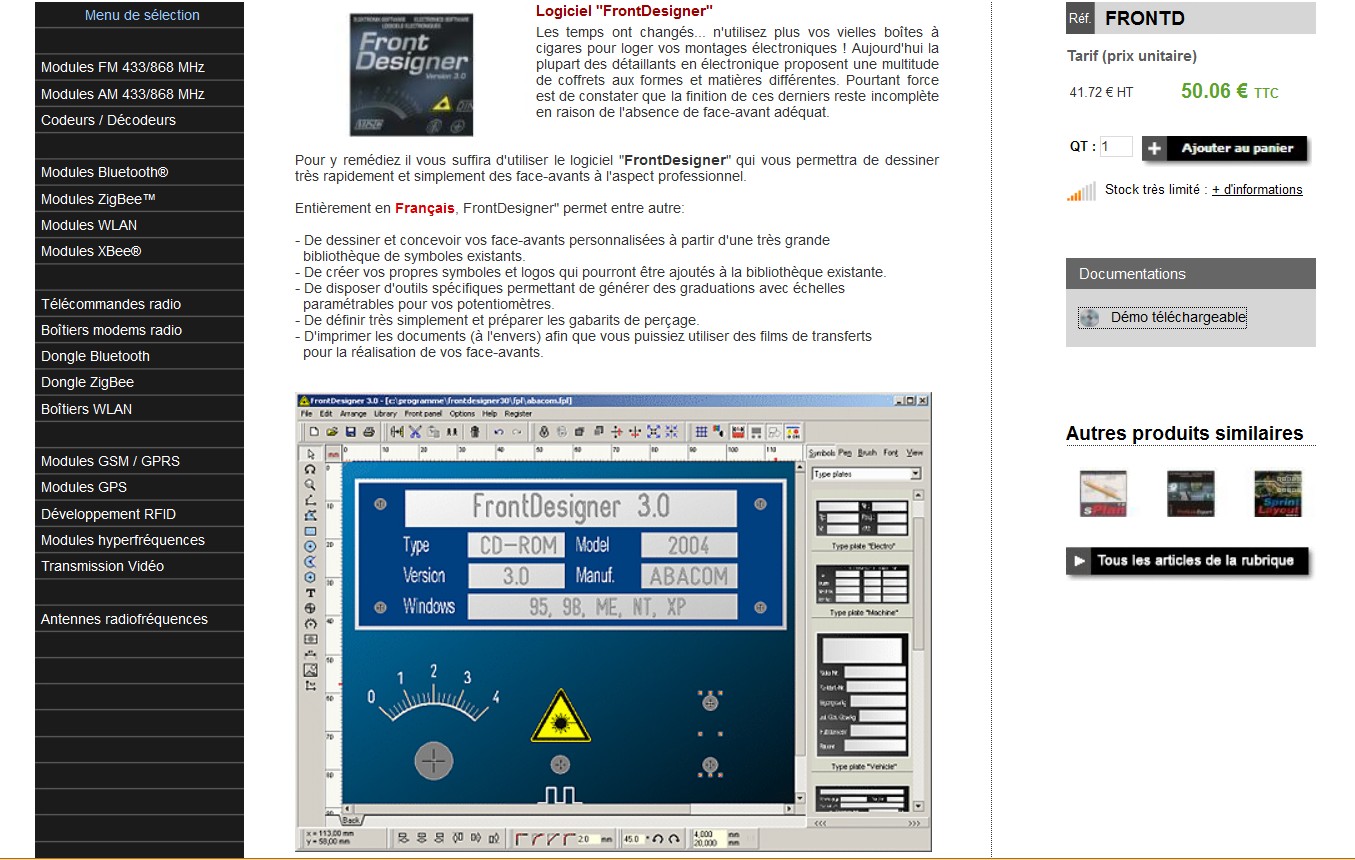

Il est distribué en France par la société "LEXTRONIC".Lextronic

Ce n'est pas un logiciel gratuit (env 50€) mais les résultats obtenus valent (à mon avis) largement la dépense!

Sur le site de l'éditeur on trouve une "version démo" pour se familiariser avec:

 Click ici: FRONT DESIGNER DEMO

On en trouve aussi une version "simplifiée" mais parfaitement fonctionnelle sur le site d'un fabricant de faces avant :

Click ici: FRONT PANEL DESIGNER

Ce logiciel est prévu pour fonctionner (en théorie) avec toutes les versions de Windows..

Pour ma part sous Windows 7 j'ai été obligé de l'installer en "mode de compatibilité Windows XP" sinon j'avais un message d'erreur!

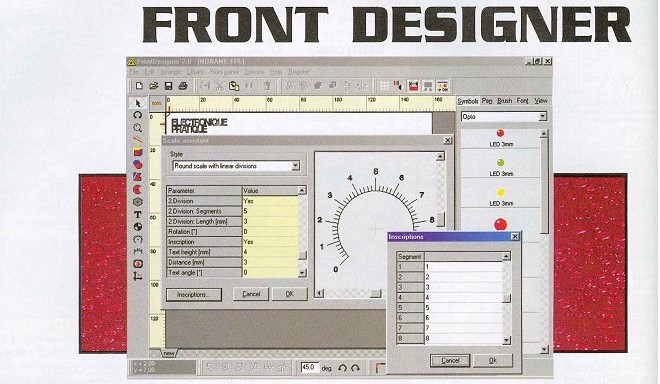

Une fois installé on dispose d'une multitude d'outils et de symboles:Fd001

Au cours du lancement Front Designer charge automatiquement le dernier projet sur lequel on travaillait...

L'interface visuelle est assez intuitive, cela permettra de se passer du fichier "aide" par ailleurs très bien fait!

Au départ d'un nouveau projet il propose une feuille de 10 x 10cm =>  Paramètres que l'on pourra modifier pour les adapter exactement à notre maquette.

Sur la droite une boite à onglets sélectionne les outils de dessin et différents symboles:

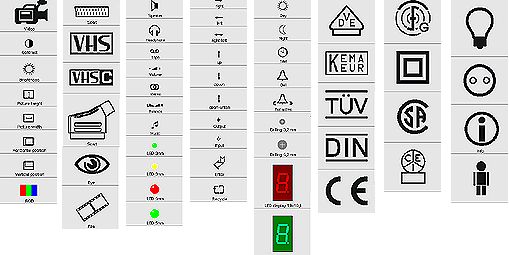

Des librairies de symboles tout prêts sont également à disposition: organigrammes, panneaux de signalisation, drapeaux,tout cela va permettre de dessiner toutes sortes de panneaux.Fd03

Sur la partie gauche, les fonctions classiques des logiciels de dessin:

Sélection, rotation, loupe, trait, rectangle, cercle, polygone, arc de cercle...

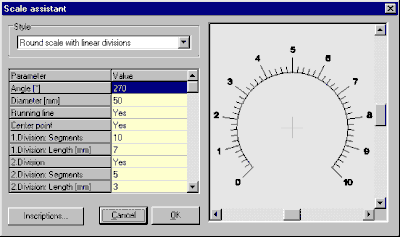

Mais aussi des fonctions plus spécifiques telles que: perçage, tracé des cotes, choix de l'origine , et surtout un "outil" fabuleux pour créer toute sortes de graduations et d'échelles:Fd04

 Des échelles droites ou circulaires, à graduation linéaire ou logarithmique, des arcs de cercle s'épaississant pour les boutons de gain ou de volume...!

Pour chacun des types d'échelles tous les paramètres sont éditables à volonté: dimensions, graduations, espacements, tailles, orientations, couleurs...etc...

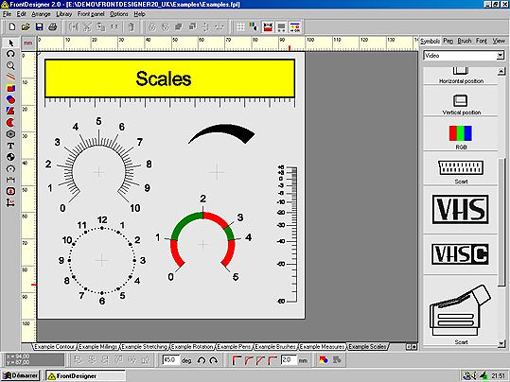

Fd05

Front Designer travaille de façon vectorielle ce qui permet de sélectionner, d'agrandir, ou de diminuer tout objet posé sur la feuille.

En bas de l'écran des barres permettent des modifications sur un objet ou un groupe d'objets sélectionnés: alignements, rotations, chanfreins, arrondis...

Il est également possible d'importer une image au format BMP: un logo par exemple!

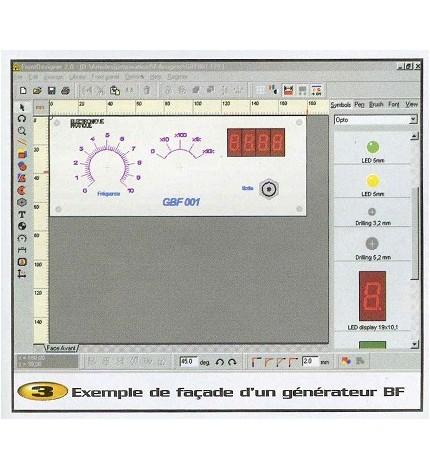

Les maquettes sont enregistrées au format .fpl mais seront exportées au format: JPG, BMP, EMF, WMF.....Fd002

Coté impression (dans la version payante) rien n'a été oublié:

De nombreuses options sont disponibles:on pourra indépendamment sélectionner le fond de la feuille, le tour, les règles verticales ou horizontales, les objets et symboles dessinés, les cotes, et enfin les trous de perçage.

On pourra aussi faire une impression en "miroir" pour des impressions sur du transparent double-façe.

Une bonne impression en qualité photo donne à la façade un "fini" très pro:

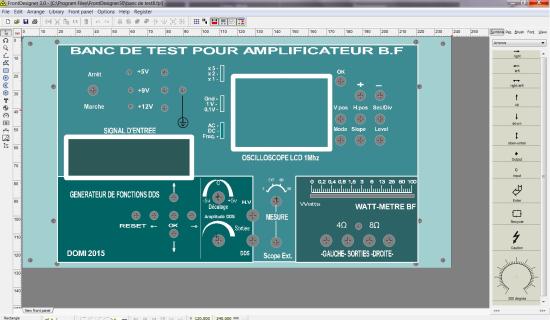

Fd test

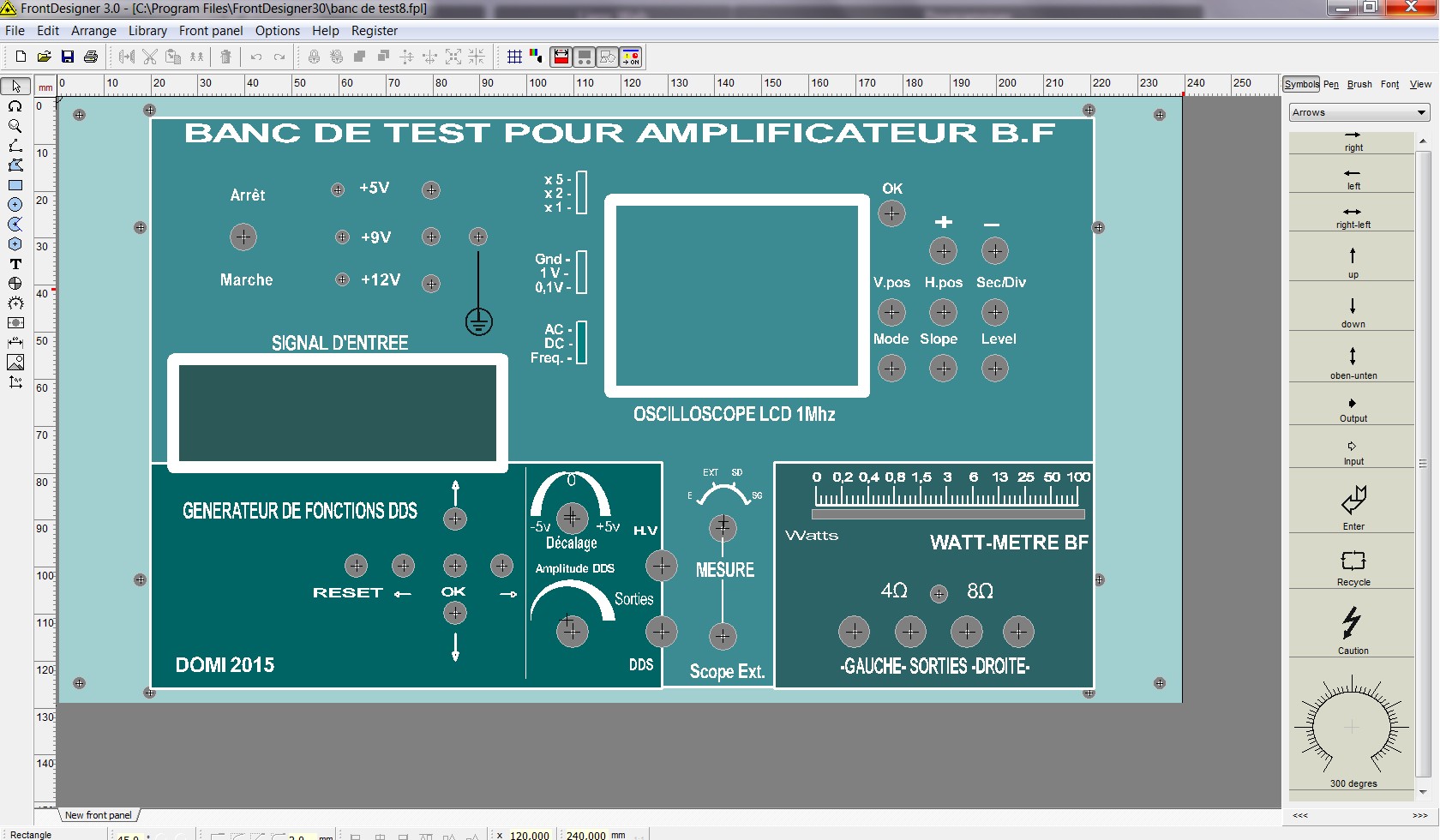

En voici un exemple avec la facade de mon "banc de tests" pour ampli BF!

En conclusion:

"Front designer" est un logiciel de classe professionnelle dont on pourra difficilement se passer après quelques essais!

Pour ma part je l'ai définitivement adopté, les façades imprimées sont ensuite plastifiées et collées sur l'appareil.

Voici pour terminer les caractéristiques détaillées données par l'éditeur:




Caractéristiques principales

Sauvegarde automatique paramétrable - Importation des documents au format BMP et metafile - Menu d'impression très complet avec nombreuses options - Puissante fonction "Undo" - Création, effacement, chargement de documents (plusieurs face-avants peuvent être chargées en même temps afin que vous puissiez récupérer des éléments d'un modèle pour les appliquer sur un autre) - Fonctions: copier, miroir horizontal/vertical, rotation droite/gauche par pas fixes de 45° ou par pas paramétrables de 0 à 360 avec une résolution de 0,1°, fonctions coller, effacer, dupliquer... applicables sur un ou plusieurs symboles en même temps de votre face-avant - Très grande bibliothèque de symboles livrée (possibilités d'étendre cette dernière et de créer de nouveaux objets et symboles) - Sélection de la taille (600 x 600 mm max.) et de la couleur de la face avant - Grille d'aide magnétique paramétrable - Règle d'aide avec origine déplaçable et affichage des coordonées xy - Large bibliothèque de "stylos" disponible et extensible - Large bibliothèque de "pinceaux" disponible et extensible - Large bibliothèque de style de "fontes" pour les écritures et marquage pouvant apparaître sur les face avant (possibilité d'ajouter d'autres fontes) - Possibilité de mémoriser différentes configurations d'affichage (position et niveau de zoom) et de les rappeler indépendamment d'un simple click - Menu d'aide à la conception automatique et simplifié d'échelles et de graduations (très nombreux modèles disponibles: rectiligne/linéaire, en arc-de-cercle linéaire, rectiligne logarithmique, en arc-de-cercle logarithmique, rectiligne avec graduation par points, en arc-de cercle avec graduation par points, avec arc "progressif", etc., etc...) - Paramétrage de l'affichage afin de simplifier la visibilité de la face avant (avec/sans les cotations, avec/sans les symboles, avec/sans les trous de perçage, en couleur ou en noir&blanc, etc, etc...) - Outils de dessin de lignes, rectangles, cercles, arc-de-cercles, polygones réguliers, polygones libres, écritures (marquage), trous de perçages, gestion des arrondis sur les rectangles dessinés, etc, etc...



Configuration minimale requise

- Compatible PC (uniquement)
- Système d'exploitation Windows™ 95, 98, Me, NT, 2000, XP, Vista, 7 et 8 (32/64 bits)
- Lecteur de CD-ROM
- 4 Mo sur votre HD
- 32 Mo de mémoire vive


Les possibilités offertes par "FrontDesigner" sont innombrables et difficilement descriptibles sur ce site. Pour vous en convaincre, le mieux que vous puissiez faire est tout simplement de télécharger sa démo et de l'essayer (n'oubliez-pas que la démo ne renferme pas tous les symboles disponibles sur la version commerciale). Après coup vous vous rendrez compte de sa très grande simplicité d'utilisation et de ses possibilités "hors pair" qui en raison de son prix extrêmement compétitif en font un logiciel de dessin extrêmement apprécié et très demandé

Sources: Electronique Pratique N°270, photos et captures d'écrans perso.
