Les multimetres (choix, utilisation)

Le multimètre ou contrôleur universel est l'appareil de mesure indispensable à l'amateur de radio ou d'électronique !

Mais qu'est-ce qu'un multimètre ?

Au début de la radio les premiers appareils de mesure étaient souvent à une seule fonction :

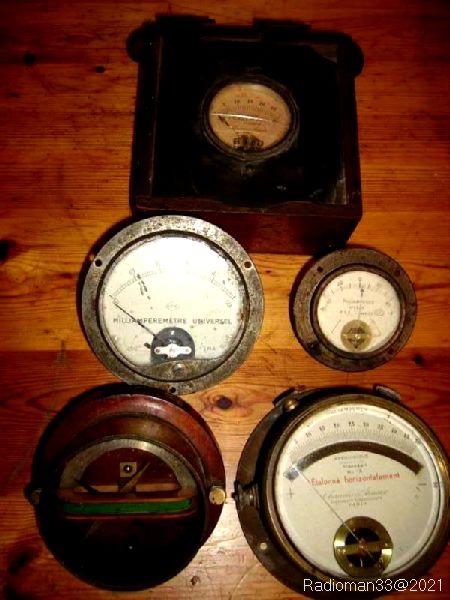

On trouvait des voltmètres, des ampèremètres...Anciens galvas

Ces appareils de taille diverses à poser ou à suspendre étaient réduits à un calibre et une fonction bien définie.

Plus tard dans les années 20 on a commencé à en regrouper plusieurs dans un boitier :

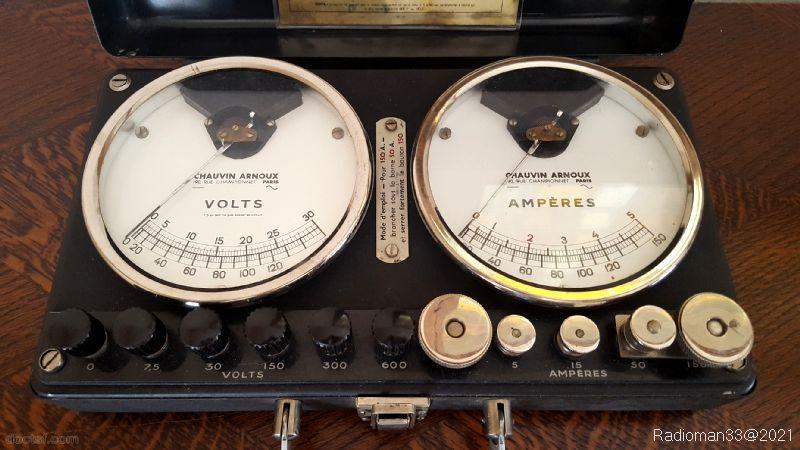

Chauvin arnoux malette universelle md 208 i34844m5Les premières grandes marques d'instrumentation apparaissent :

Pekly, Guerpillon, Chauvin-arnoud... etc

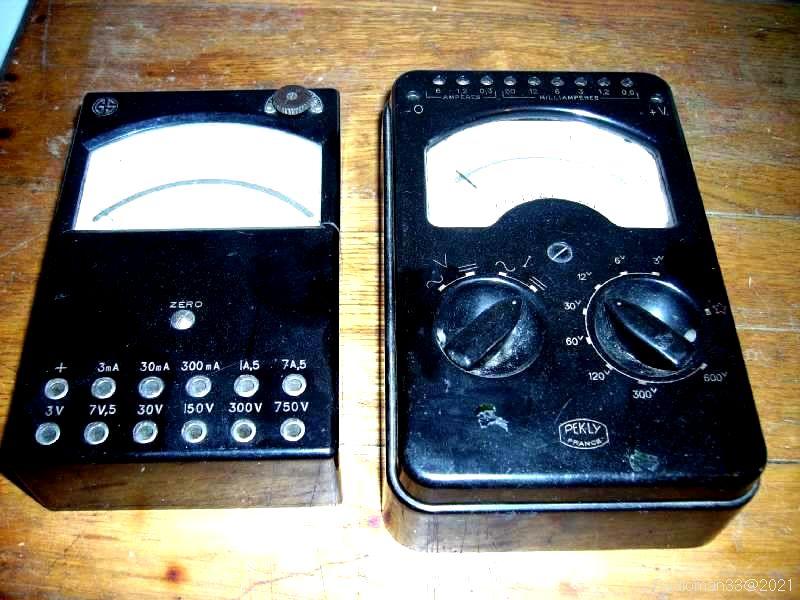

Petit à petit des appareils compacts et regroupant plusieurs fonctions arrivent sur le marché :Guerpillon et pekly

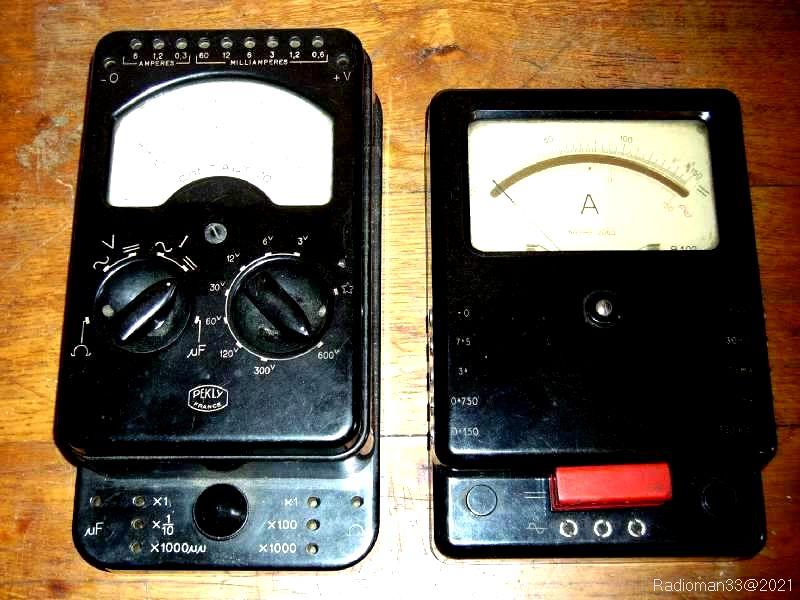

Ces appareils des années 40-50 étaient déjà très évolués et permettaient de réaliser rapidement la plupart des mesures :Mesure 6Après la guerre Metrix commercialise un appareil qui va devenir la référence dans le monde de la radio, c'est le Metrix453, premier d'une série à succès :

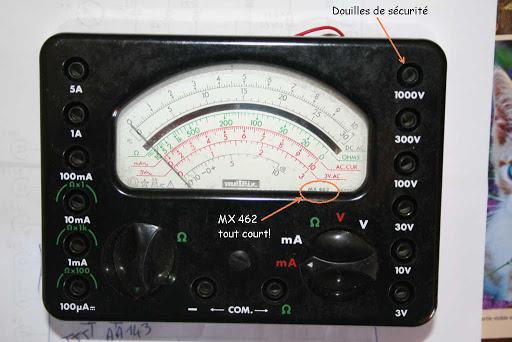

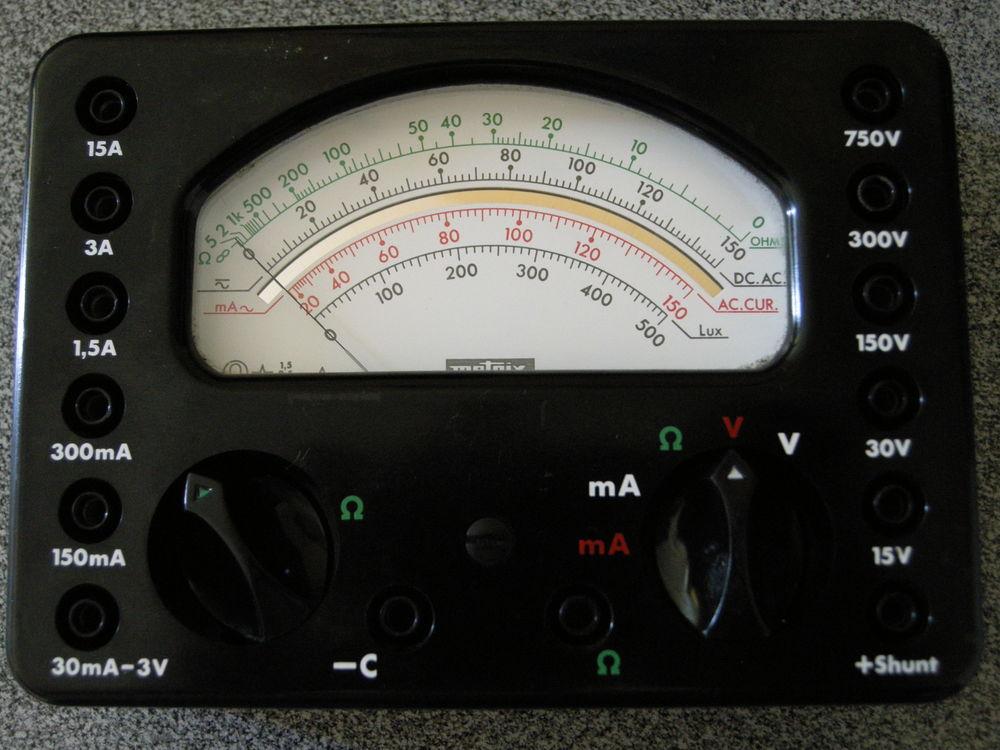

Metrix 462Suivi rapidement par le Metrix 462 que tout le monde connait:Mx462

Cet appareil restera longtemps l'outil indispensable du dépanneur radio !

D'autres marques ont alors sorti des appareils toujours plus performants :

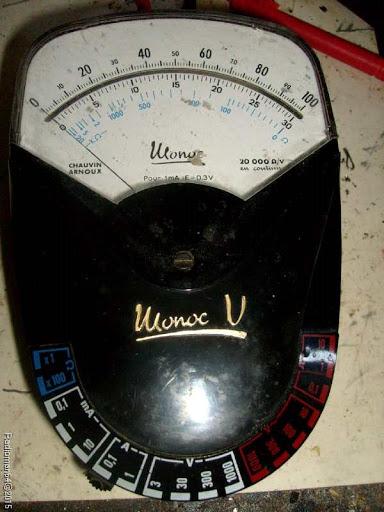

Monoc 1

Ce "Monoc" de Chauvin-arnoud  dont le côté "pratique" a séduit de nombreux amateurs

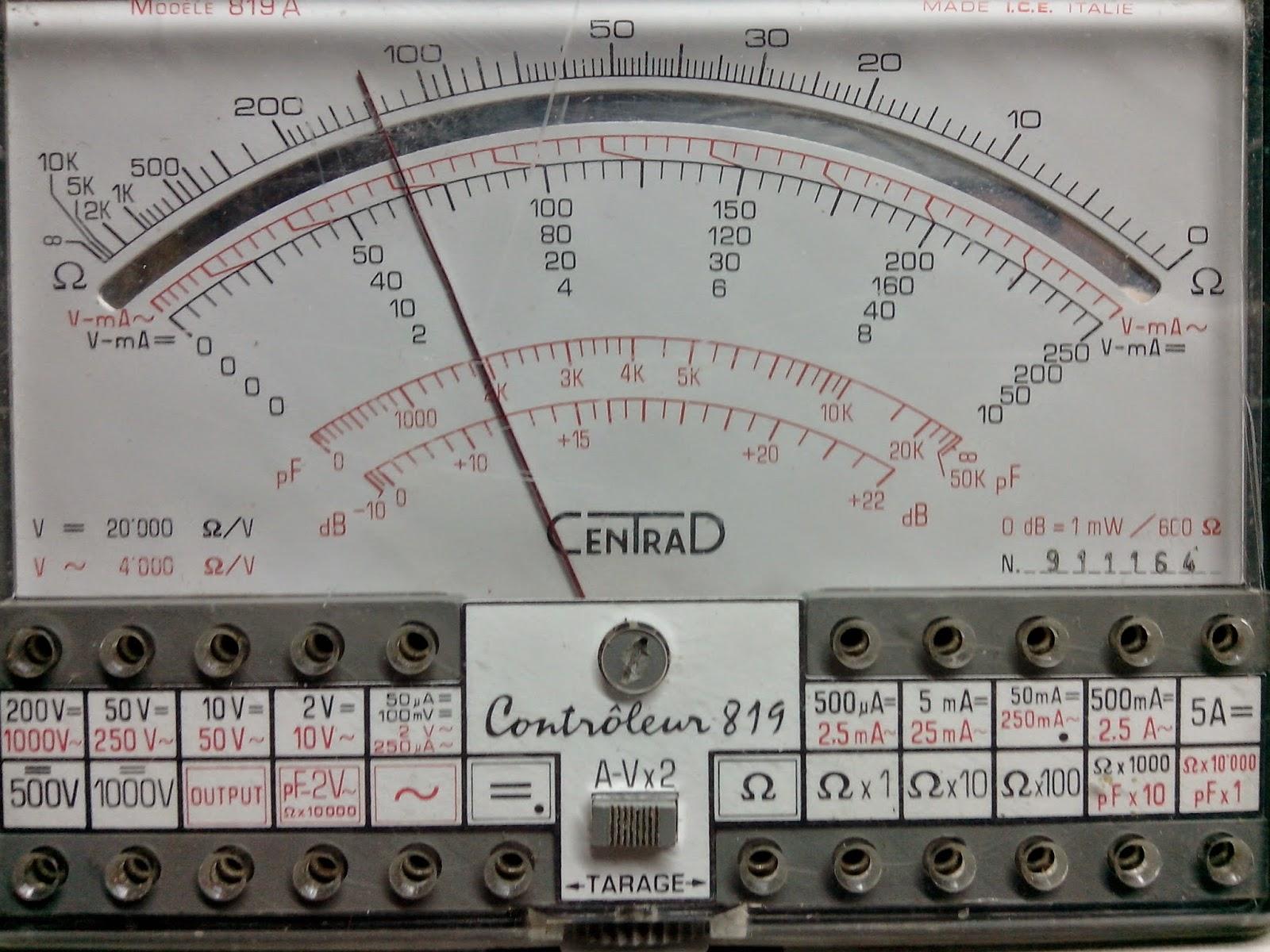

Dans les années 70 les appareils se multiplient avec toujours plus de fonctions :Centrad 819Le "Centrad 819" : beaucoup de fonctions, beaucoup d'échelles de lecture, je l'ai peu utilisé, car difficile de s'y retrouver pour une mesure rapide !

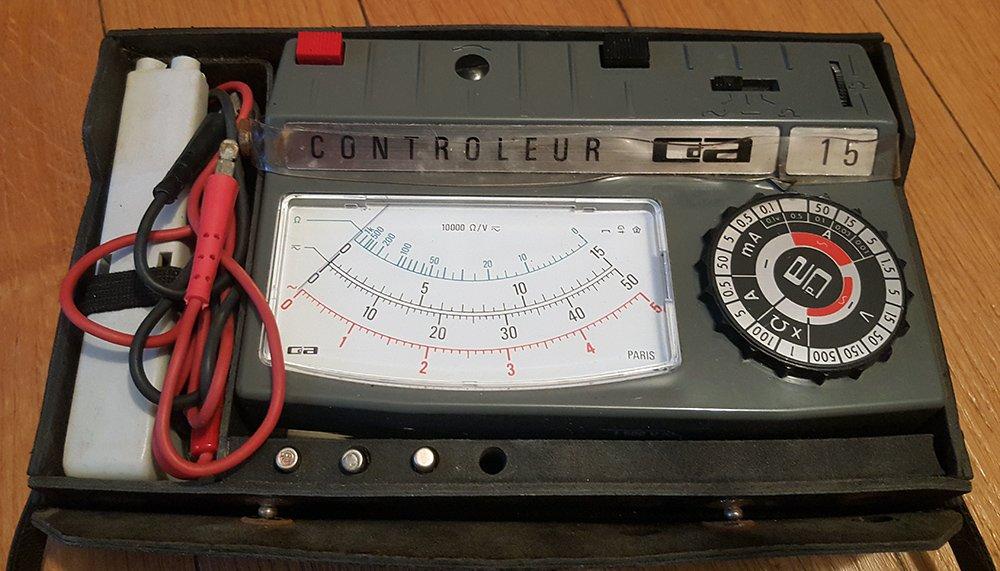

Cda15Le Chauvin-arnoud CDA15: assez complet, un grand cadran, mais appareil fragile !

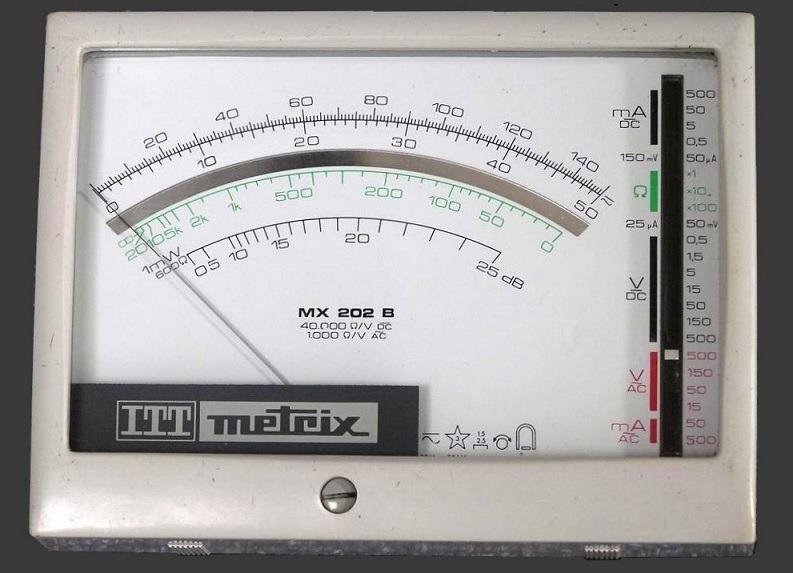

Metrix202

Le "Metrix mx202" très bon modèle sorti dans les années 70 : seul reproche il utilisait une pile au mercure introuvable de nos jours, mais une modif avec une pile CR2032 est décrite sur le site !

J'ai toujours le mien et j'en ai trouvé un second en occasion : c'est certainement ce type d'appareil que j'ai le plus utilisé !

Tous ces appareils utilisent un galvanomètre à aiguille et la précision ne dépasse pas un chiffre après la virgule (bien suffisante pour les mesures dans les postes de radio).

De nos jours tout cela est remplacé par des modèles entièrement électroniques avec un affichage digital à 3, 4, 5, ou 6 chiffres...

Beaucoup de marques françaises ont disparu et celles qui restent équipent surtout le monde professionnel !

Pour l'amateur qui ne veut pas investir des centaines d'euros il reste le marché Chinois qui nous inonde d'appareils bon marché.



On y trouve toutefois des modèles sérieux capables de durer quelques années, j'en ai relevé quelques-uns...

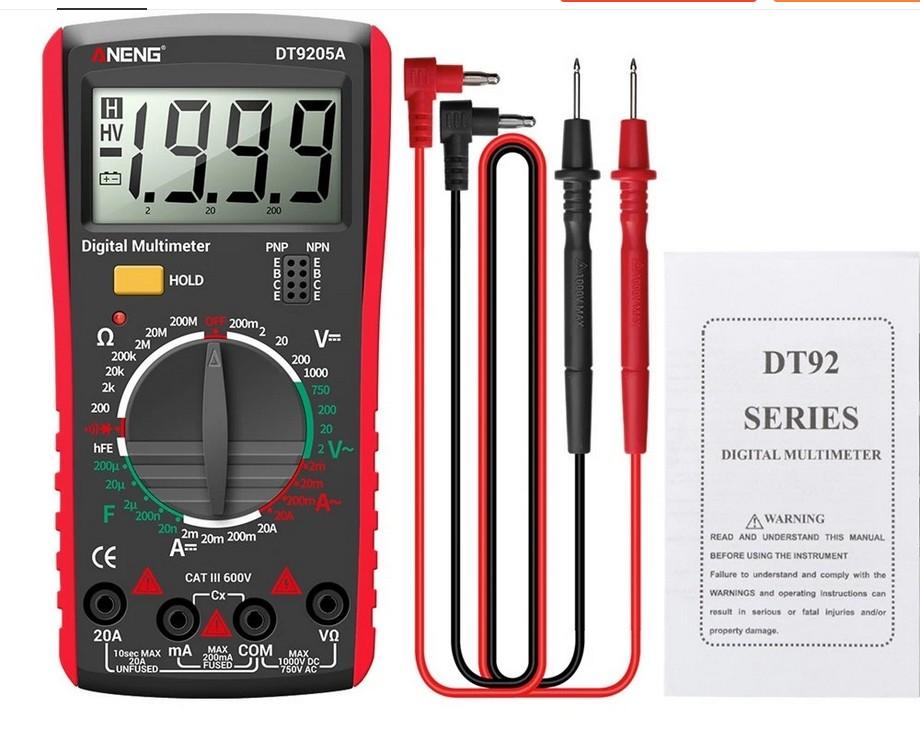

Aneng dt92Ce modèle "ANENG DT9205A" est très complet !

Le choix du calibre se fait par commutateur rotatif, grand afficheur LCD à 4 chiffres, son prix de vente est aux alentours de 15€.

A noter le calibre 1000v continu et 750v alternatif bien pratique pour les vieilles radios.

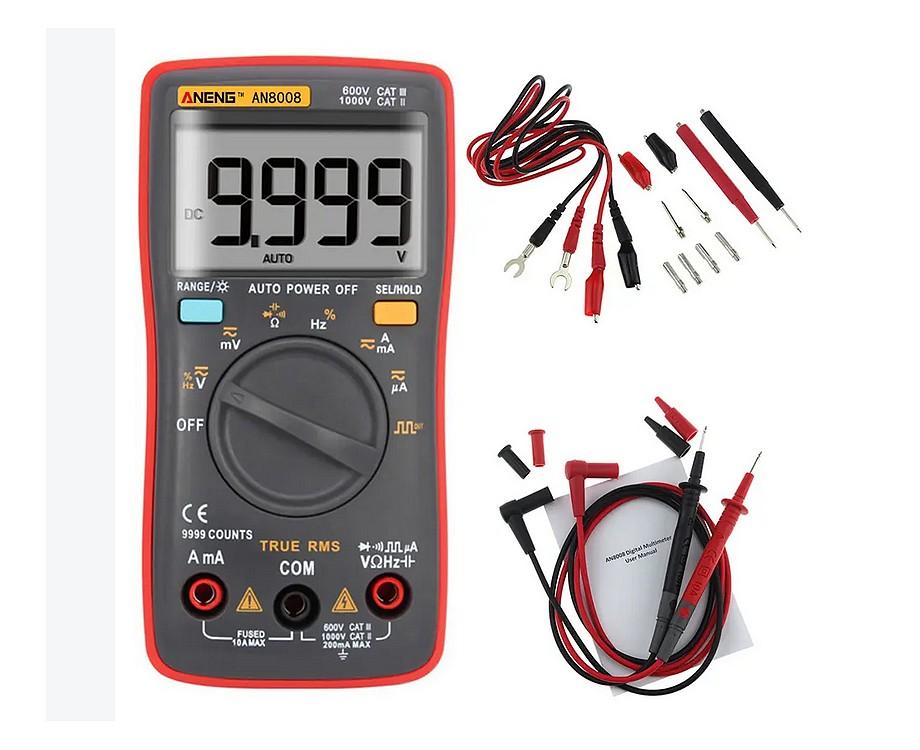

Aneng 8008Dans le même genre le petit "Aneng 8008" plus compact permet aussi des mesures précises.

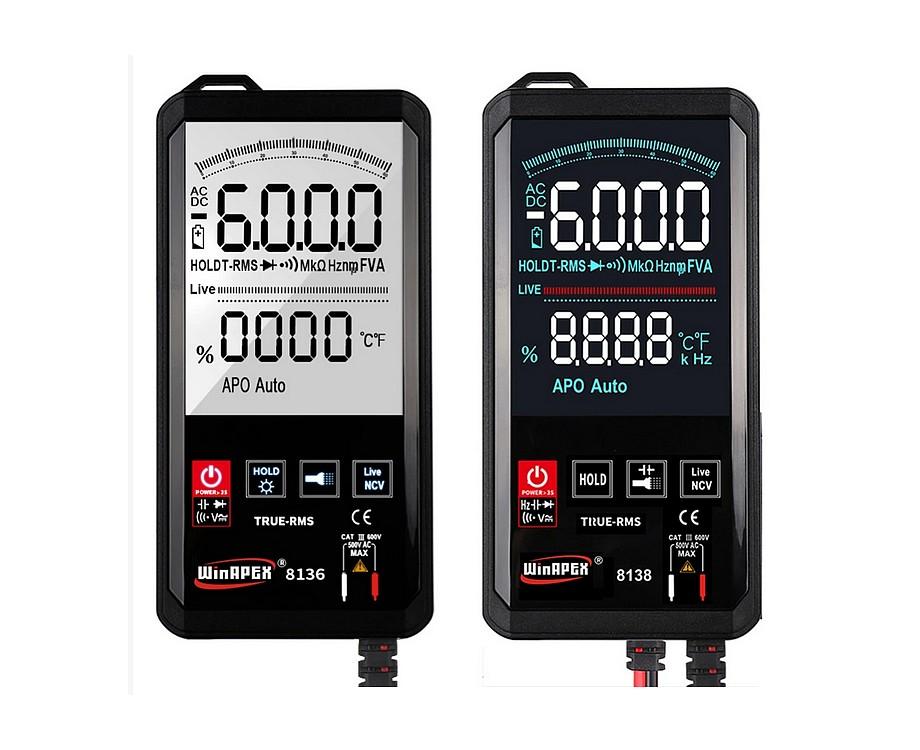

Multimetre dualCertains appareils combinent le double affichage (analogique/numériques et permettent des mesures simultanées: on n'arrete pas le progrès!

Et les appareils à aiguille dans tout ça?

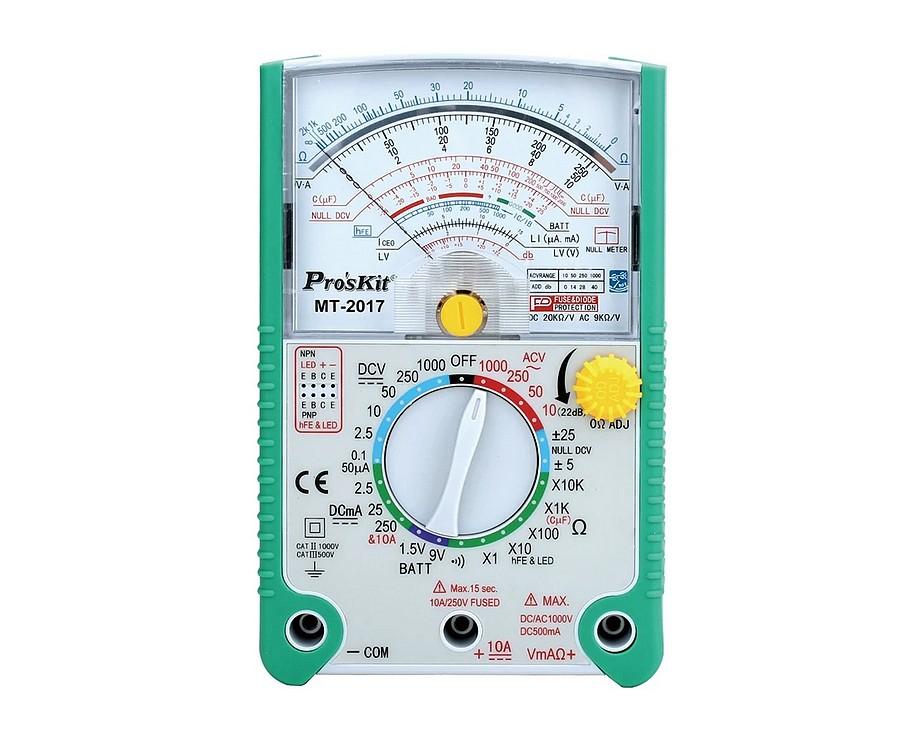

On en trouve encore!Mutimetre analogic moderneCe modèle trouvé sur un site chinois propose des prestations assez complètes, et cela, pour environ 30 €:

Notez les calibres 1000v en continu et alternatif et 10A en continu, en plus le design est assez réussi!

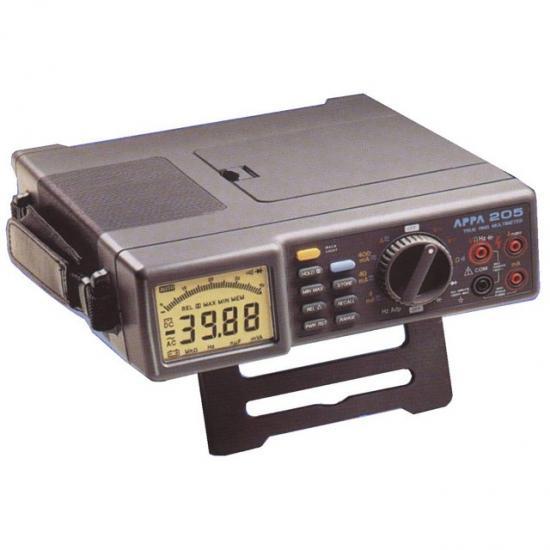

Il existe aussi des appareils spécifiques pour l'atelier comme cet APPA205 que j'utilise depuis plus de 20 ans et qui est toujours commercialisé:

Appa 206Évidemment le prix est beaucoup plus élevé (env.300€) mais les Chinois, eux aussi, en proposent :

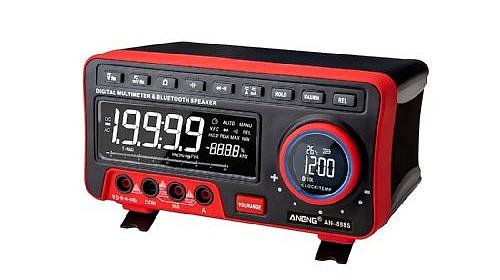

Aneng table 1

Ce petit "bijou" fait multimètre, mais en plus il donne l'heure et la température et intègre une enceinte bluetooth qui permettra aux plus "branchés" d'entre vous d'écouter la musique en bricolant !

Son prix entre 60 et 80€ suivant le vendeur !

Après ce tour d'horizon du marché la question qui se pose :

Multimètre analogique ou numérique ?

Le multimètre analogique (à aiguille) est à mon avis bien adapté aux mesures dans nos vieux appareils car le choix du calibre et la déviation de l'aiguille donnent une mesure claire et sans équivoque (moins de risque d'erreur grossière).

le seul inconvénient est au niveau de la précision, car ici une donnée importante entre en jeu : la résistance interne de l'appareil !

Cette résistance relativement faible (environ 20.000 ohms/volt) peux fausser certaines mesures !

il faudra donc en tenir compte !

Le multimètre numérique (digital) va nécessiter plus d'attention lors de la mesure pour bien comprendre la signification des chiffres qui sont affichés.

Certains appareils ont en plus une commutation automatique de gamme qui nécessite un très bon contact au niveau des pointes de touches et cela durant deux à trois secondes le temps que l'appareil réalise la mesure.

Ici par contre la résistance interne est très élevée et ne faussera pas la mesure.

L'idéal est de posséder les deux types d'appareils !

Passons à l'utilisation:

les notices fournies ne sont pas toujours très claires aussi pour cela il vaut mieux retourner à l'école et voici quelques "fiches pédagogiques" tires d'un cours de seconde technologique :

Doc player utilisation d un multimetre numeriqueDoc player utilisation d un multimètre numérique (300.27 Ko)

Les suivantes proposent quelques exercices pratiques :

Fm multimetreFm multimètre (457.73 Ko)

Vous pouvez les télécharger et les imprimer pour les mettre avec la notice de votre appareil !

Voila un tour d'horizon de ces appareils qui nous sont devenus indispensables !

(Crédit photos : site doctsf, photo du net, photos perso).
