Oscilloscope TEKTRONIK 647A

Présentation d'un oscilloscope TEKTRONIK Mod 647A



Il est arrivé cet été et il va remplacer le Philips PM3055.

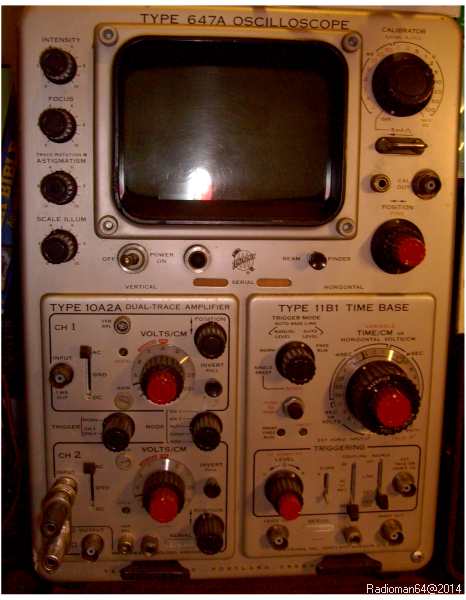

Tek 647 02

Cet appareil date des années 65-68, mais ses performances et son exceptionnelle robustesse font qu'il n'est toujours pas démodé !

Tektronik a toujours construit du matériel pro fait pour durer !



Ses caractéristiques principales :

Bande passante de 0 à 100 MHz

2 tiroirs enfichables : un pour les entrées, un pour les bases de temps

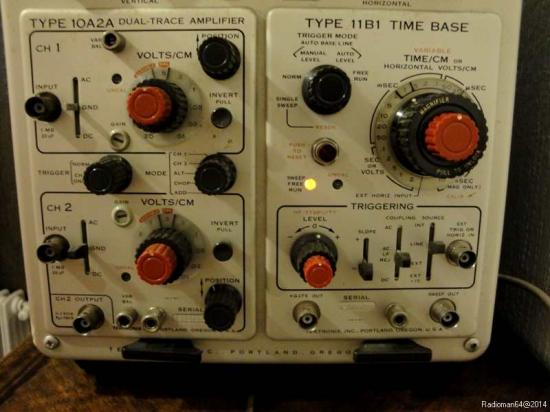

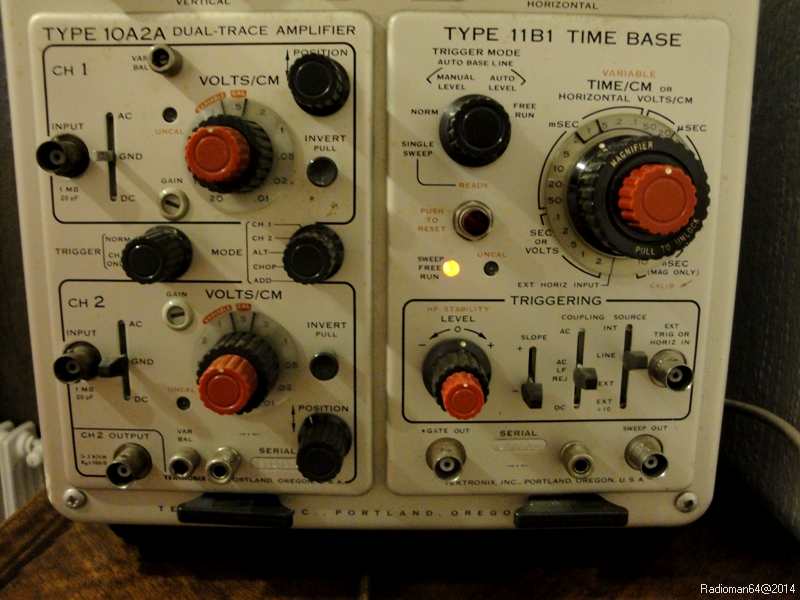

Dsc04788

Le tiroir 10A2A permet de visualiser des signaux de 10 mV/ cm à 20 V/cm avec un temps de montée de 3,5 nS.

Le tiroir 11B1 est une base de temps étalonnée de 0,1 µS/cm à 2S/cm.

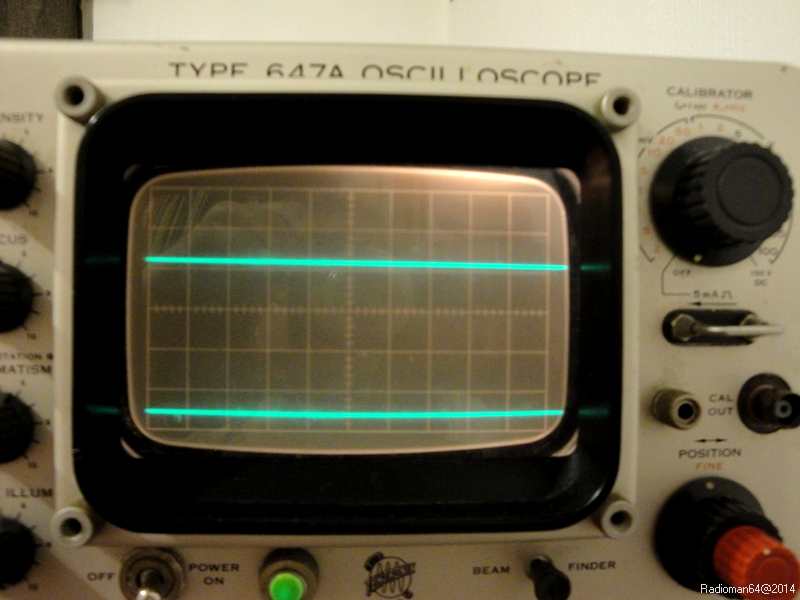

Le tube d'affichage fait 6 x 10 cm alimenté sous 4 KV il possède une trace verte très fine.

Dsc04790

Un réglage permet d'illuminer de manière progressive un réticule quadrillé.

Toutes les commandes sont claires et faciles à manipuler, le seul reproche que l'on pourrait faire c'est le poids de l'engin : 18 Kg quand même !

Intérieurement on reconnait la qualité de fabrication de la marque :

L'appareil est transistorisé à 99 % : des tubes à vide subsistent dans la partie THT.

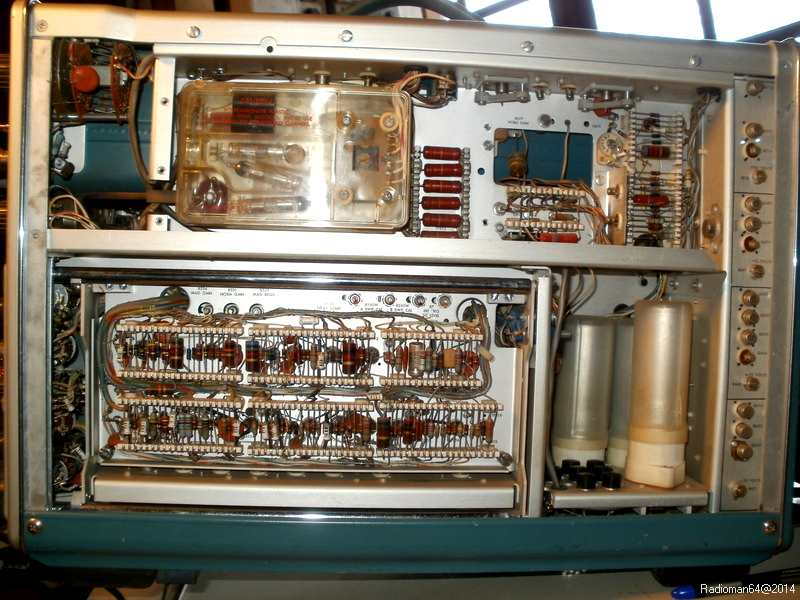

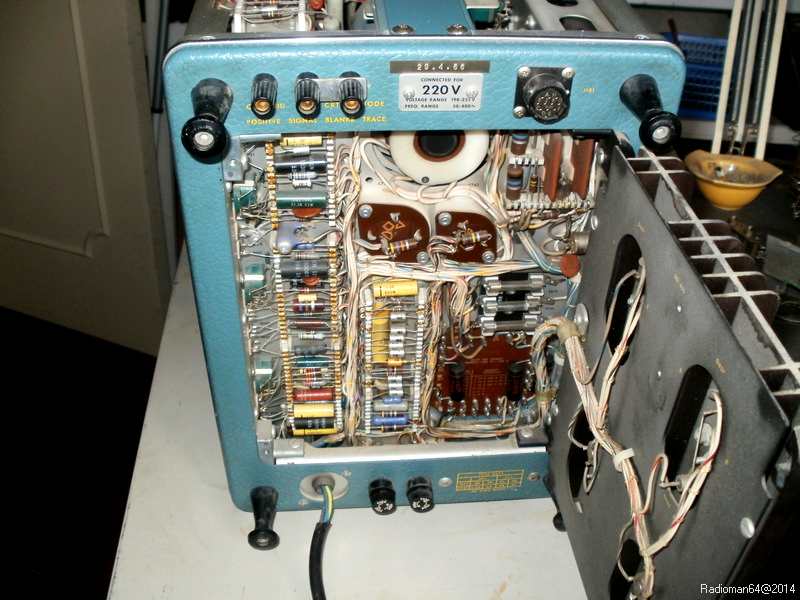

P2190001oP2190123Et tous les éléments sont parfaitement accessibles.

En façade un système de calibrage permet de vérifier aisément l'étalonnage :

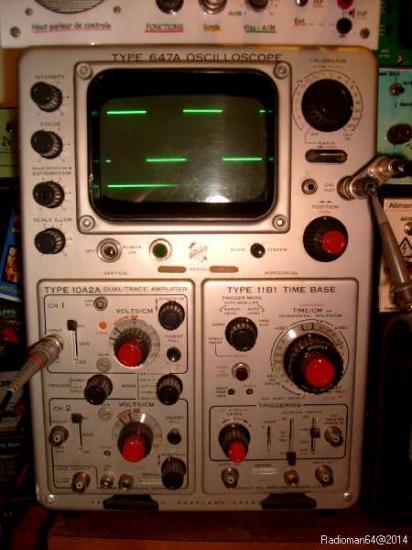

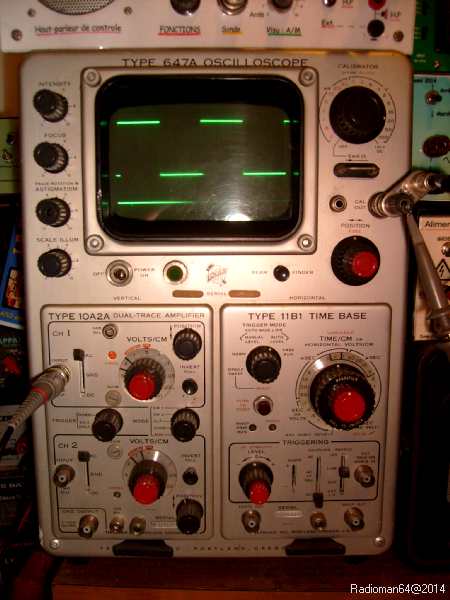

S7300271Pour terminer, je rajoute une notice qui résume les caractéristiques de l'appareil :Notice 647aNotice 647a (2.89 Mo)

Je dispose aussi de la documentation de service en anglais (env 50 Mo) si elle vous intéresse n'hésitez pas à me la demander !

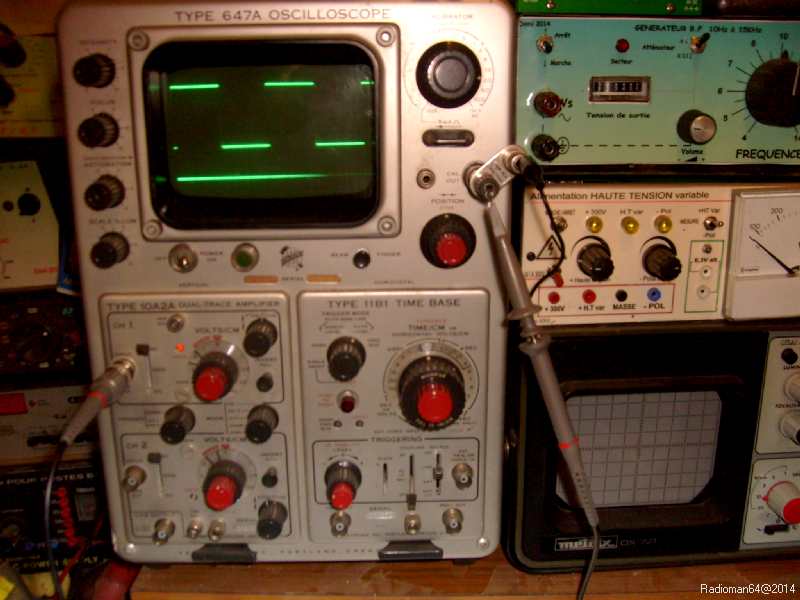

L'appareil a trouvé sa place sur le plan de travail:S7300270 1On voit ici le signal de calibrage...

Cet appareil va permettre des mesures précises tant en HF qu'en BF, et cela, avec une facilité et une robustesse inégalée !
