UN MINI OSCILLOSCOPE LCD EN KIT

Après le testeur de composants et le générateur de fonctions voici le troisième kit Chinois que je monte!

Celui-ci est le plus intéressant mais aussi le plus complexe...

Le kit a été commandé vers le 15 Aout et il est arrivé début septembre: 3 semaines: c'est le délai normal!

De quoi s'agit-il?

C'est un petit oscilloscope à affichage LCD qui est guère plus gros qu'un paquet de cigarettes.

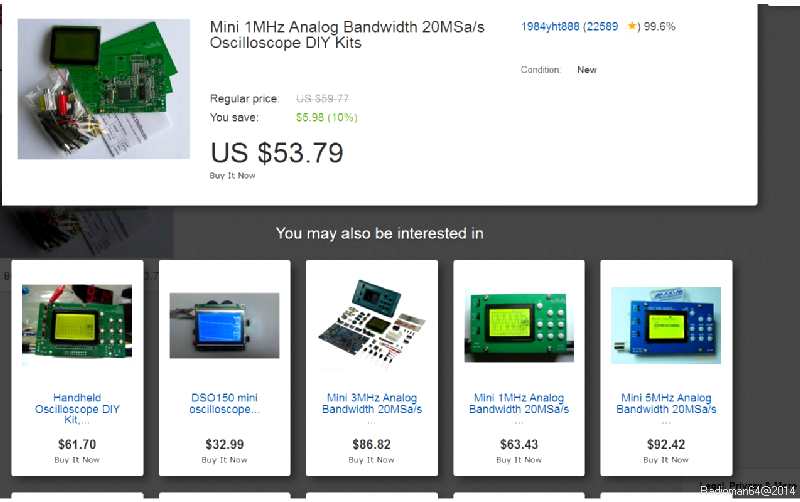

Acheté sur Ebay à un vendeur chinois pour environ 45€:Oscilloscope

Le modèle choisi est l'entrée de gamme, il en existe de plusieurs sortes et à tous les prix!

javascript:void(0);

Le mien a une bande passante de 1Mhz ce qui est suffisant pour l'usage auquel je le destine.

J'ai donc reçu une pochette blanche avec tous les composants à l'intérieur:S7300498

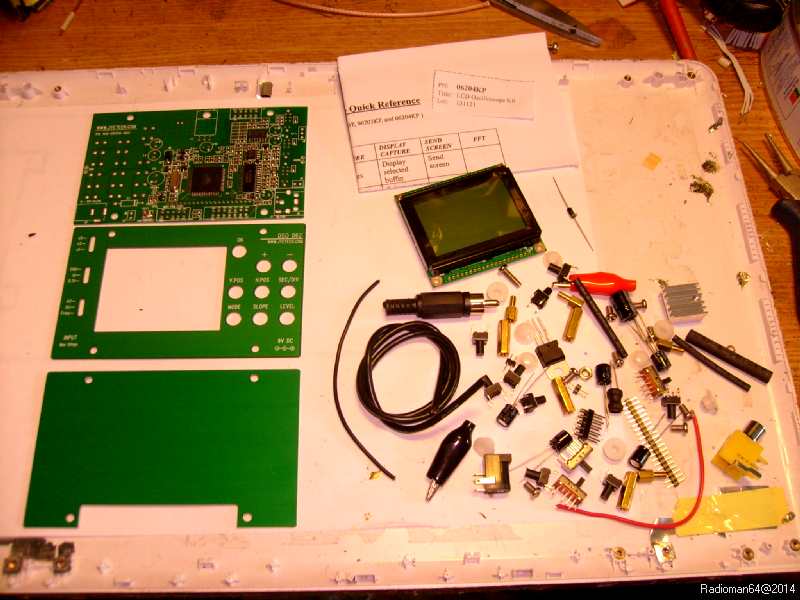

J'ai tout déballé et...il y a de quoi faire!S7300499

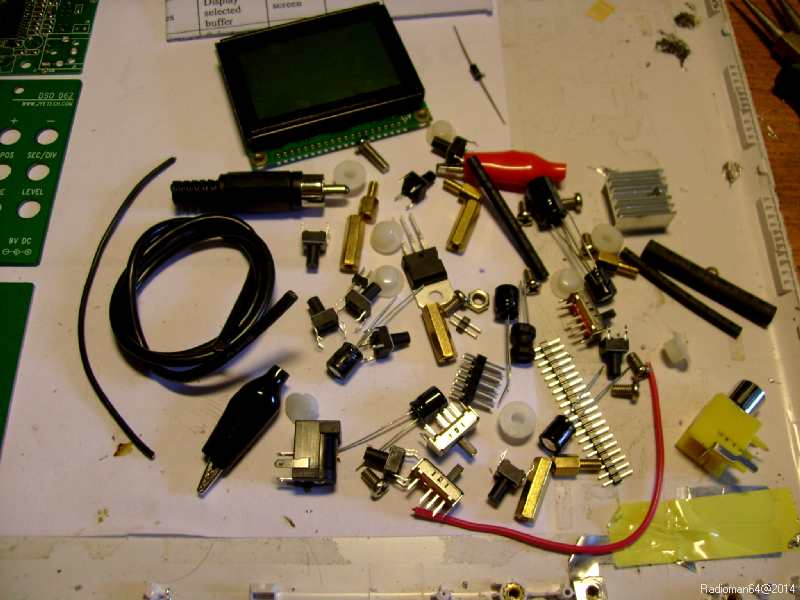

A gauche, la partie circuit imprimé + façade + plaque de fond, et à droite les composants à monter:S7300500

Tout est prévu! y compris les différentes prises, les éléments pour faire le cordon de mesure, même la gaine thermo-rétractable est fournie!

Il y a une feuille en anglais...Tiens y aurais t il la notice de montage?

Hélas NON!... C'est juste un rappel des différentes fonctions de l'appareil...une fois monté!

Pour une fois le vendeur nous fournis un lien:

OSCILLOSCOPE 062C  qui va nous permettre de trouver tous les documents souhaités!

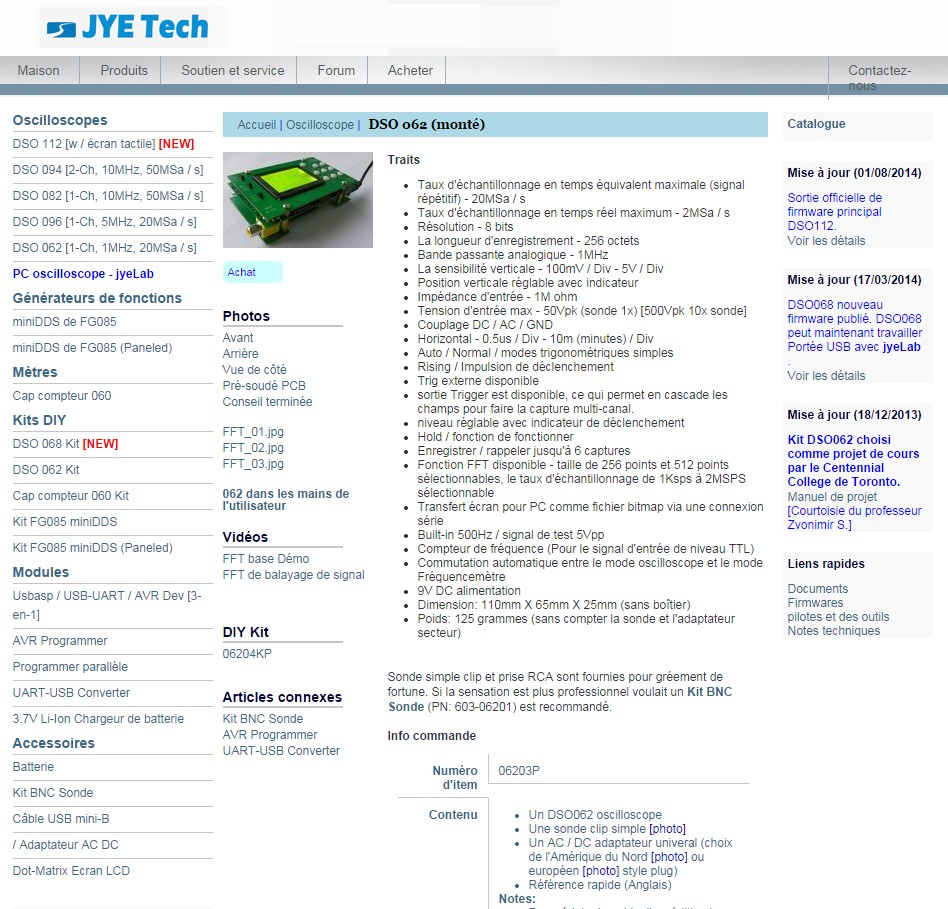

Jyetech

De nombreuses docs sont disponibles (hélas en Anglais), une a retenu mon attention c'est le "Project Manual" du Centennial Collège de Toronto:

Ce kit a été choisi comme projet d'études pour les élèves de ce collège et le "manuel de montage" qu'ils on réalisé est particulièrement explicite et détaillé!

C'est donc celui-là que j'ai imprimé et suivi pas à pas!

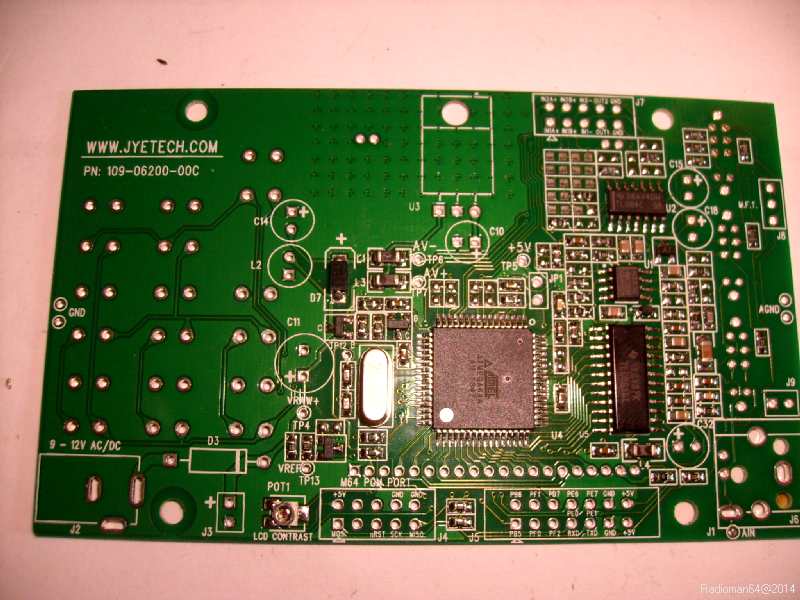

Comme sur le testeur de composants toute la partie cms et µ-processeur est déjà soudée sur le circuit imprimé principal qui, il faut l'avouer, est de très bonne qualité de fabrication!S7300507

Le circuit est un double face à trous métallisés et la sérigraphie indique clairement la position des composants à monter!



Prenons maintenant la notice du "Centennial Collège de Toronto":

On vérifie que le N° de série du circuit est correct: PN: 109-06200-00C...

On réunis ensuite les outils nécessaires au montage: pince coupante, pince plate, loupe, Fer à souder de 30W maxi avec une panne extra fine et de la soudure très fine...L'idéal c'est de la 0,5mm ...j'ai utilisé de la soudure de 1mm de diamètre !

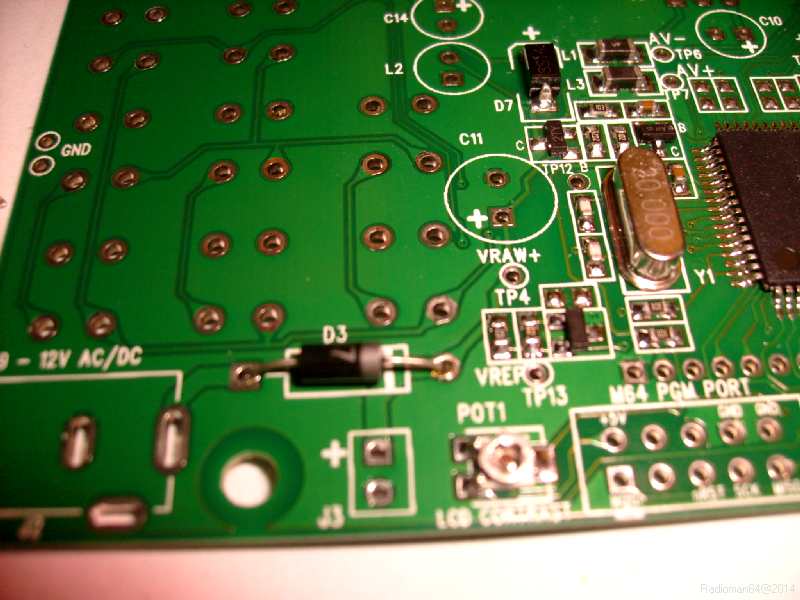

A partir de maintenant on suis l'ordre de montage préconisé:S7300508

On commence par la diode D3: c'est une 1N4007, Le coté cathode est repéré par un trait blanc sur le composant et sur le circuit imprimé!

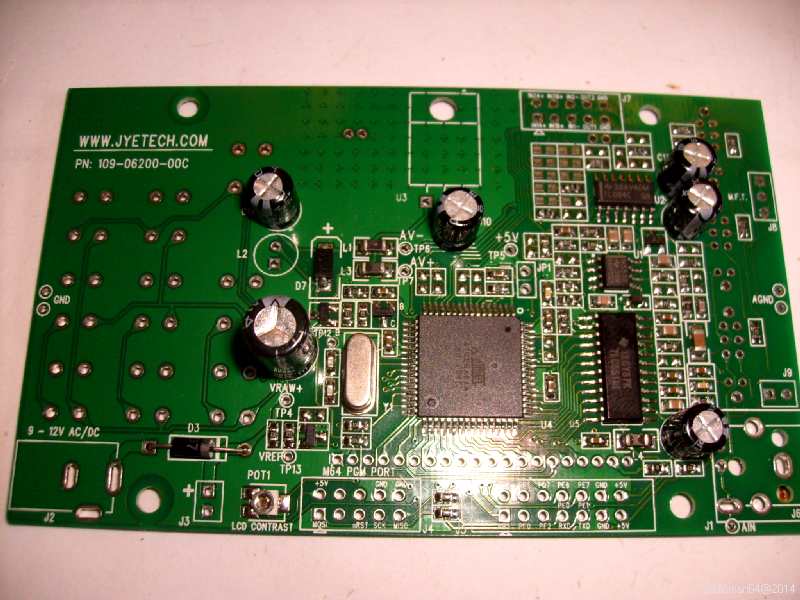

S7300511

 On va souder ensuite les 6 condensateurs chimiques: C11=470µF, et C10, C14, C15, C18, C32 = 100µF...

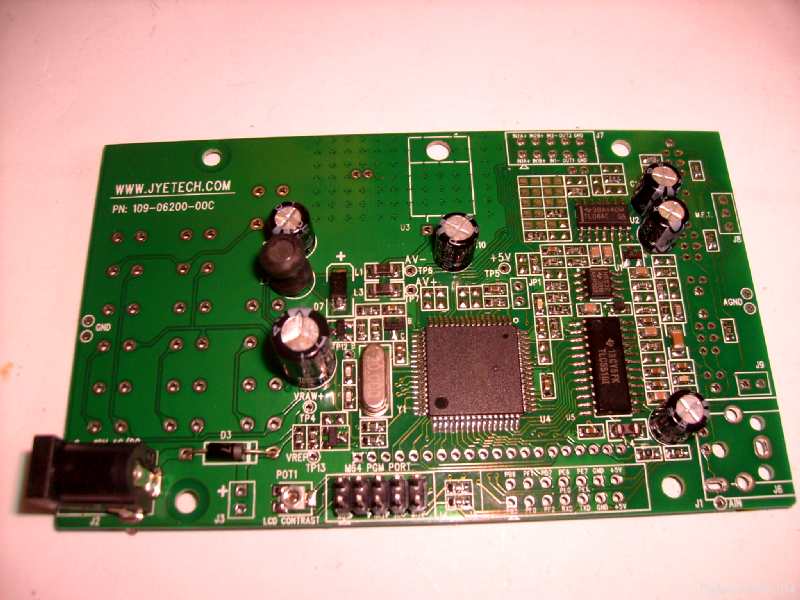

Attention au sens!... le "+" est repéré sur le circuit imprimé!...Avec la pince coupante on coupera les fils le plus au ras possible de la soudure!S7300513

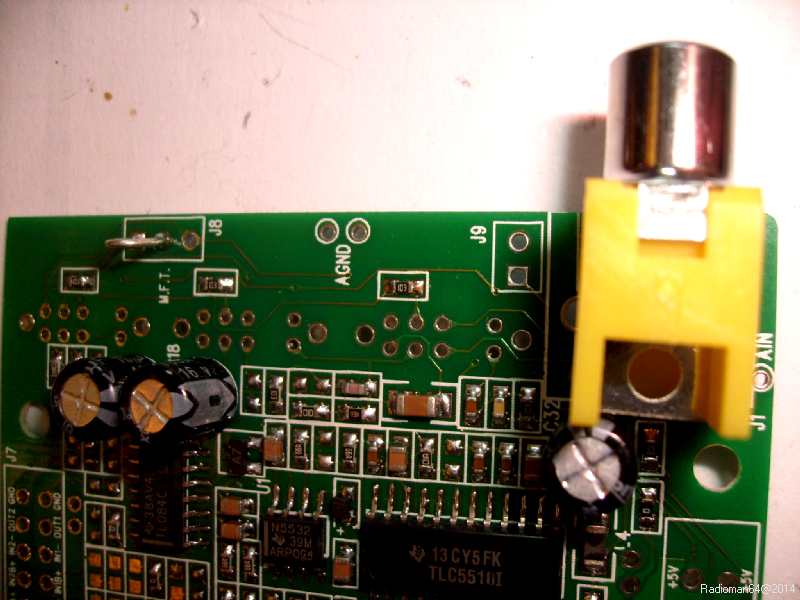

Etape suivante:  on soude la self L2 (pas de sens) , le connecteur J4, et le connecteur d'alimentation J2...tous ces éléments seront plaqués bien droit sur le circuit imprimé!

S7300514

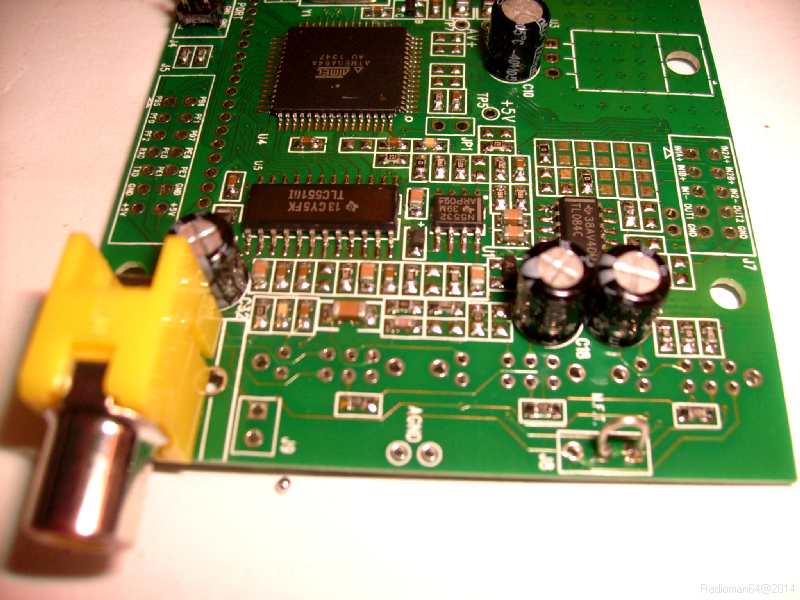

On poursuit par la prise "RCA" sur socle jaune qui se monte sur le bord opposé au connecteur d'alimentation!


S7300515

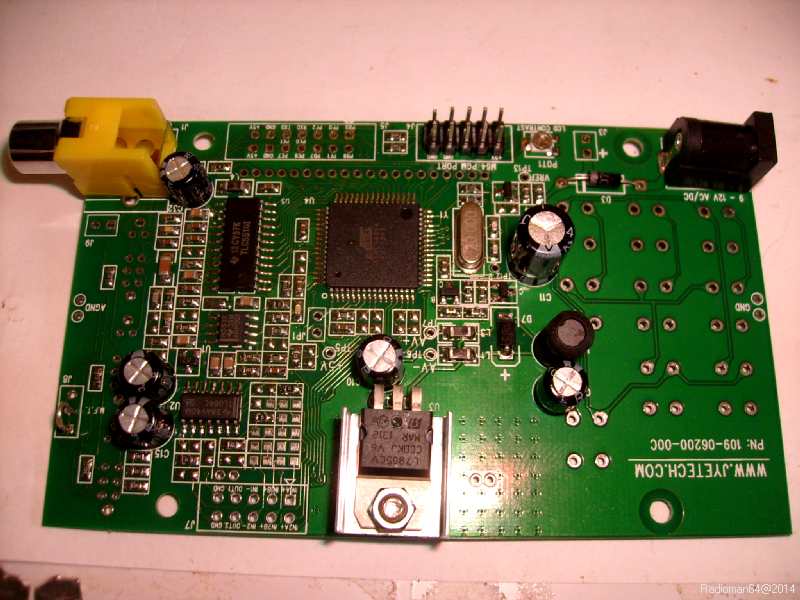

Un peu plus haut sur le bord du circuit on aperçois un carré marqué J8, à l'intérieur il y a 3 perçages : on va relier par un petit bout de fil étamé les deux trous du haut en faisant une petite boucle, qui sera ensuite repliée vers l'extérieur du circuit imprimé.

c'est le point test du signal carré qui nous servira plus tard!

S7300516

Le régulateur de tension 5V est vissé a la fois sur le radiateur en alu et sur le circuit imprimé, ses pattes pliées en angle droit sont soudées sur le circuit!

L'étape suivante va consister à vérifier le fonctionnement de la régulation:

Pour cela on prends un bloc secteur 9V 1A (positif au centre) que l'on va brancher dans le connecteur noir...Pour ma part j'ai utilisé mon alimentation variable d'atelier calée à 9Volts!

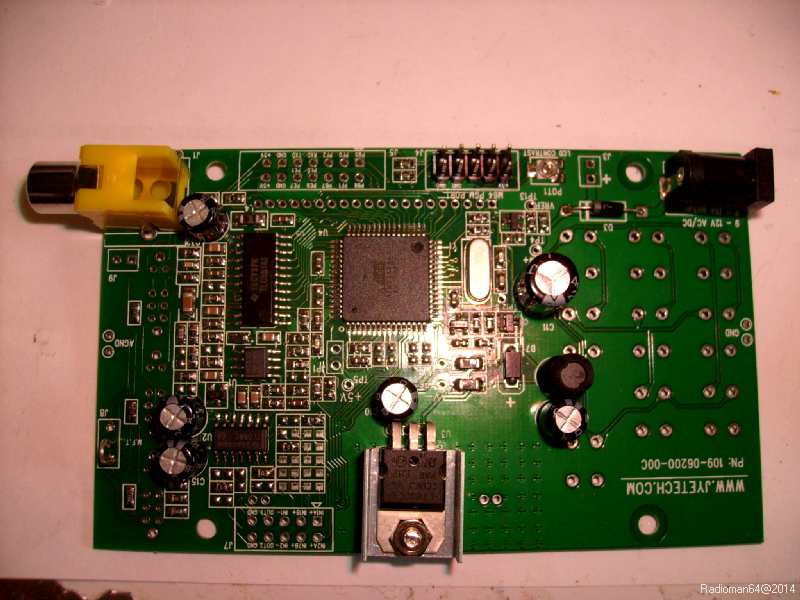

S7300517

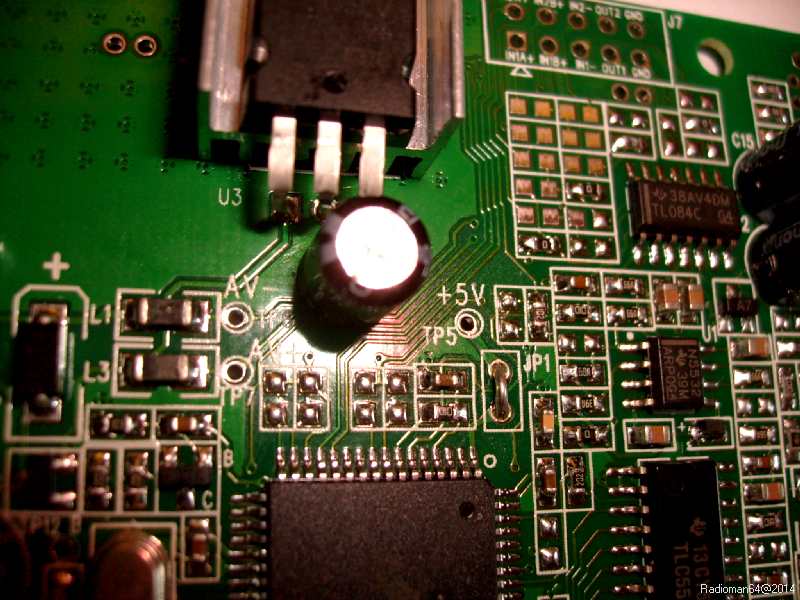

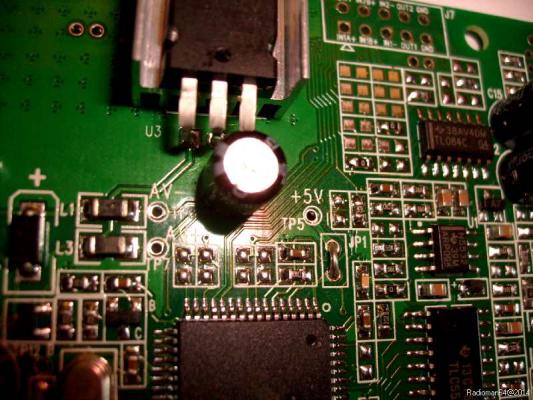

A coté du régulateur il y a le point test TP5: une mesure entre le négatif et ce point test doit donner 5V à 0,2V près!



S7300519

Si cette mesure est correcte: on débranche l'alim et on va relier par un petit bout de fil étamé le Jumper JP1 (juste à coté) puis on rebranche l'alim,  on refais la mesure : elle doit être identique à la précédente!

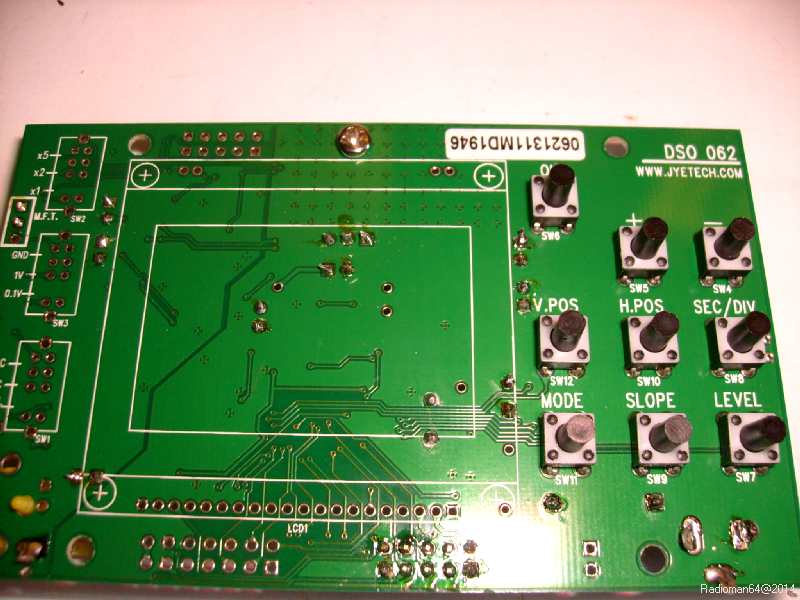

Ces deux mesures étant faites on débranche l'alimentation et on continue le montage...Très important: penser à bien couper les fils au ras coté soudures!S7300521

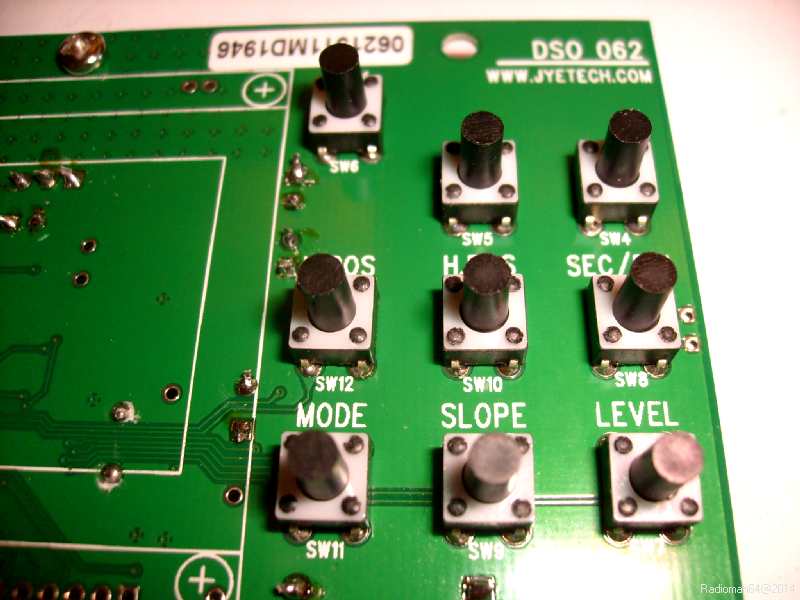

Les petits boutons poussoirs de commande sont mis en place...S7300522

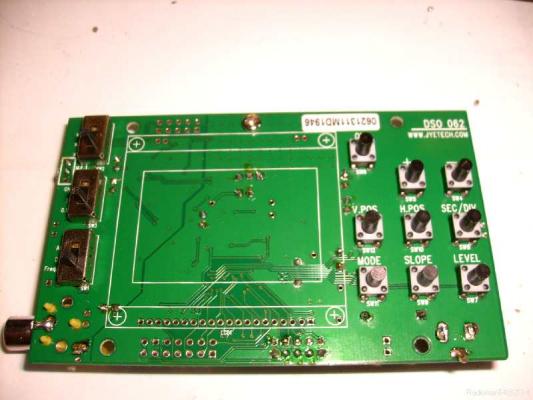

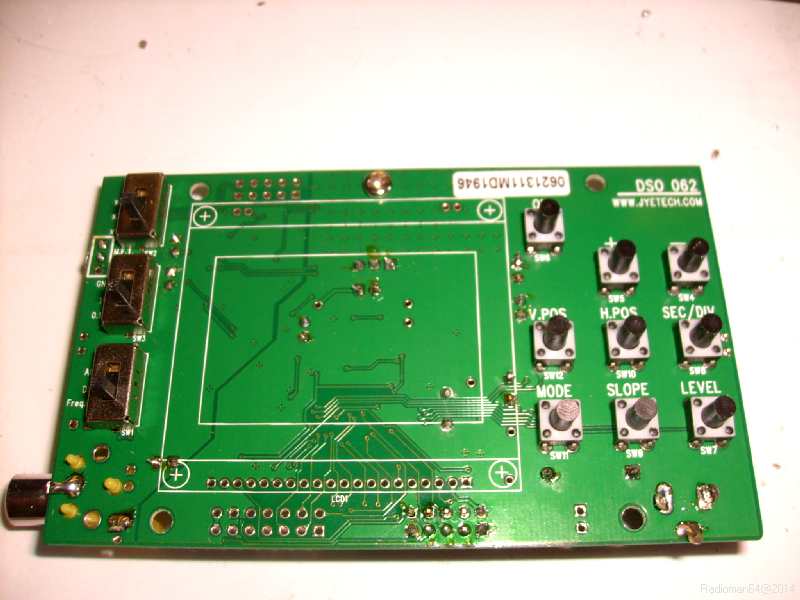

on fera attention de les positionner bien perpendiculaires , une fois en place on les soude sur le circuit imprimé!S7300528

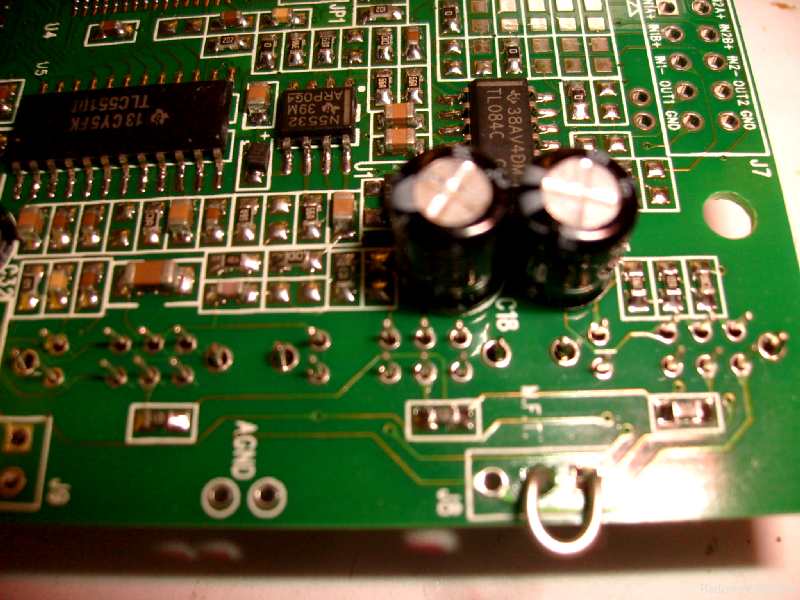

L'étape suivante est la plus délicate: c'est le montage des 3 commutateurs à glissière!

S7300527

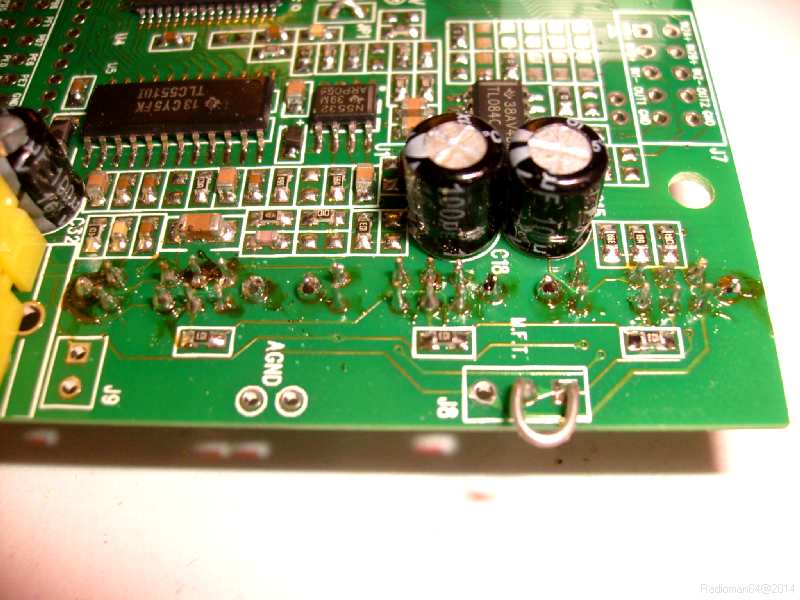

Ils sont emboités bien perpendiculairement au circuit, on regarde bien que TOUTES les pattes dépassent du circuit...
S7300531

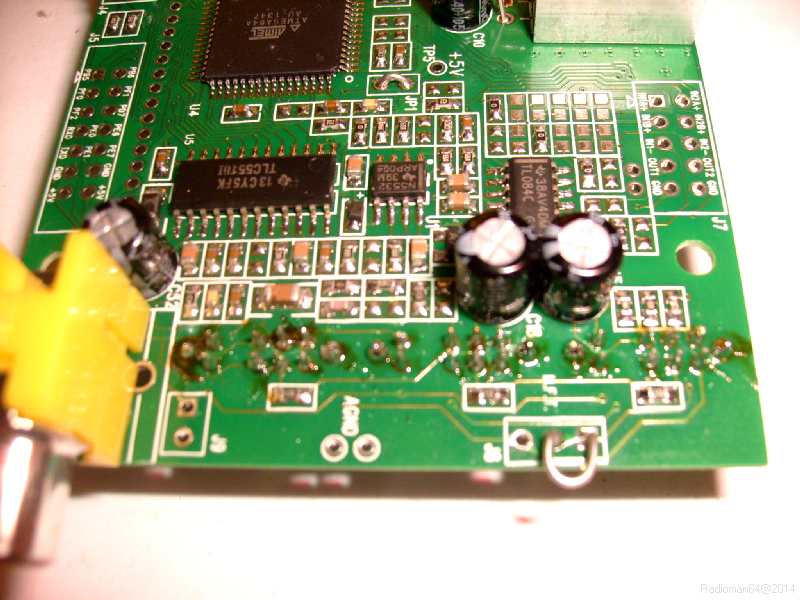

Les soudures à réaliser sont très proches et très fines!S7300532

Une fois terminé une vérification avec la loupe s'impose!

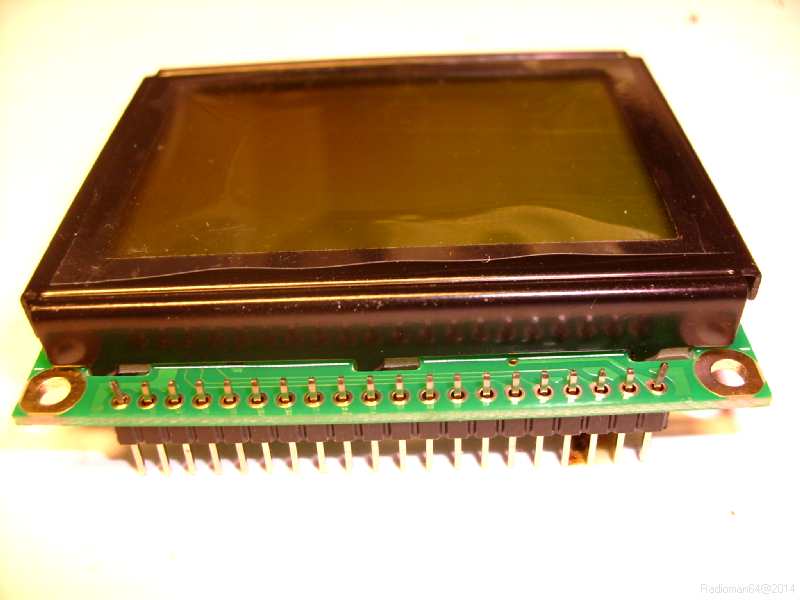

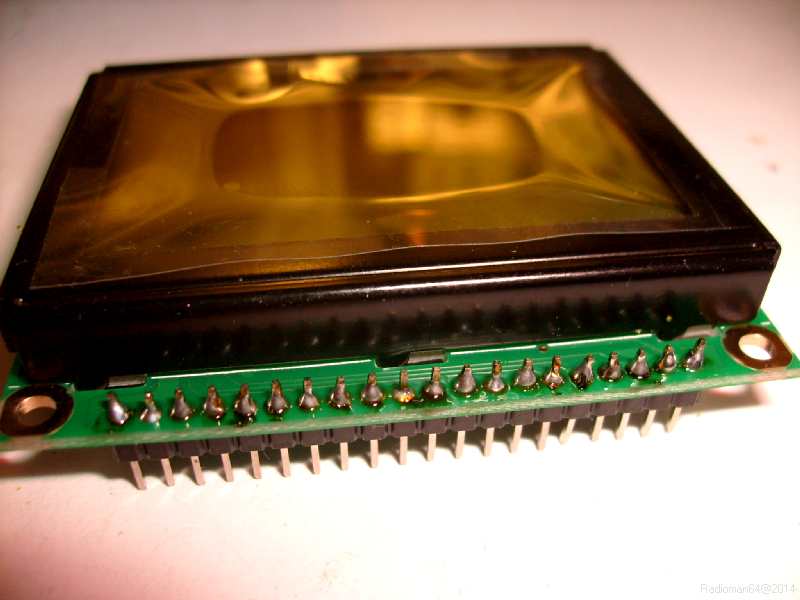

S7300533Passons maintenant à l'afficheur LCD: on prends la barette à 20 contacts, les broches les plus courtes sont enfilées dans le circuit imprimé comme sur la photo!

La  barette est montée sur la partie haute,  là où il y a des indications de marquées!
S7300538

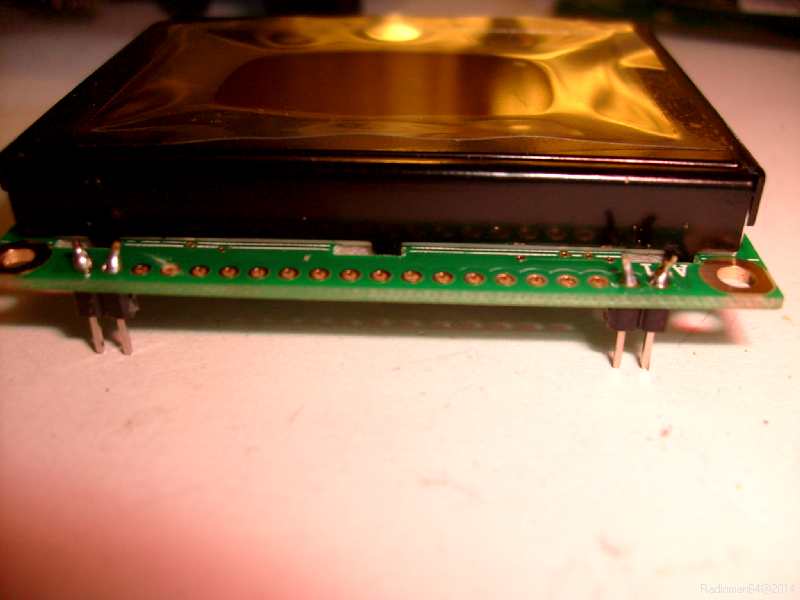

On soude ensuite les 20 contacts en faisant attention :

Il faut:

Que la barette soit bien enfoncée à fond

Que la barette soit bien perpendiculaire au circuit

Que les soudures soient bien OK!S7300540

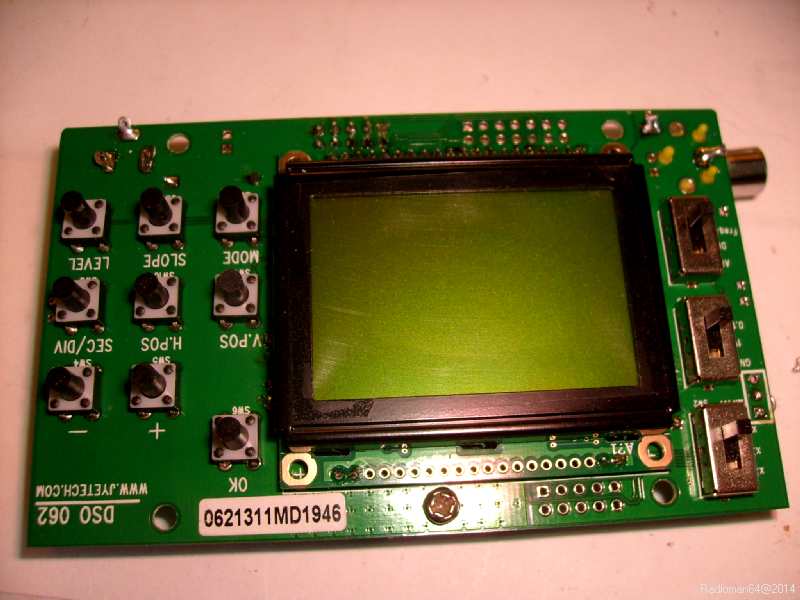

Du coté opposé de l'afficheur on va souder les deux petits connecteurs à deux broches: ils n'ont pas d'utilité électrique mais servent à la fixation de l'afficheur sur le circuit principal!

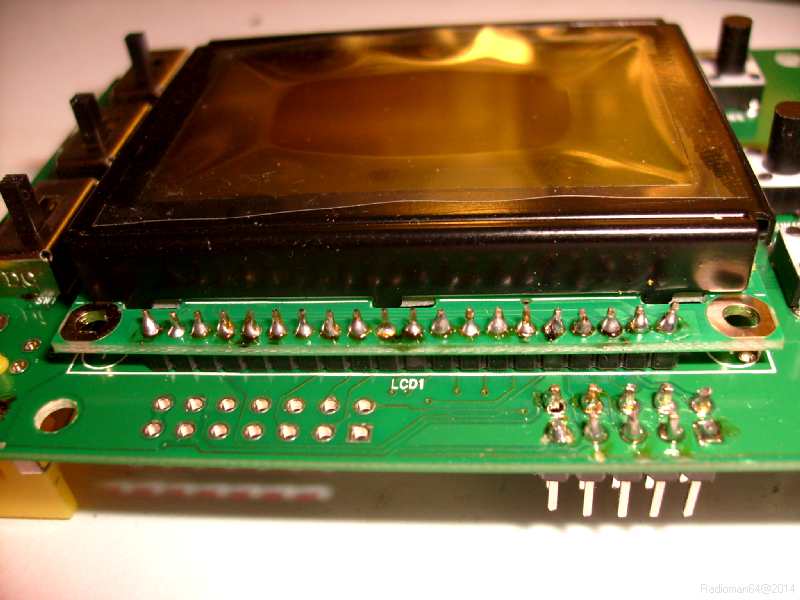

S7300541L'afficheur est maintenant positionné sur le circuit comme sur la photoS7300545

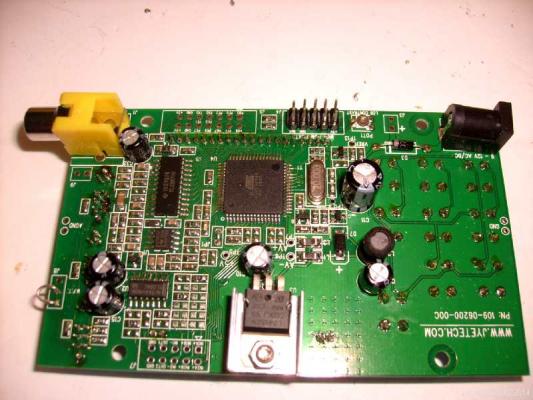

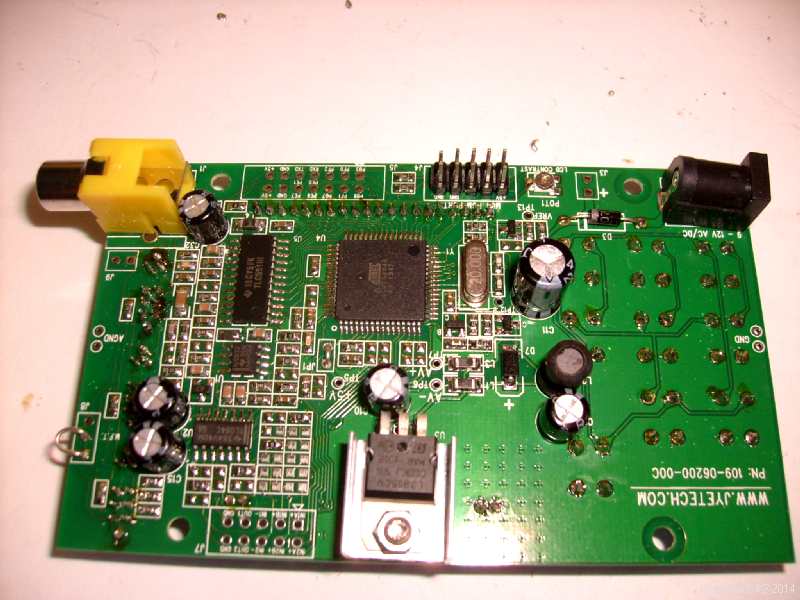

On soude en premier les broches extrêmes , on vérifie l'alignement puis on soude la rangée complète!S7300546

On soudera ensuite les 4 broches du haut..!

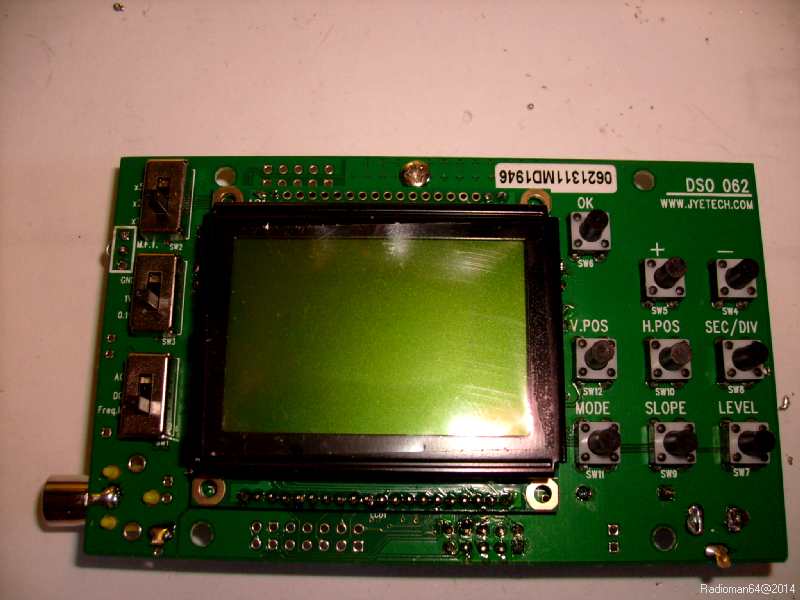

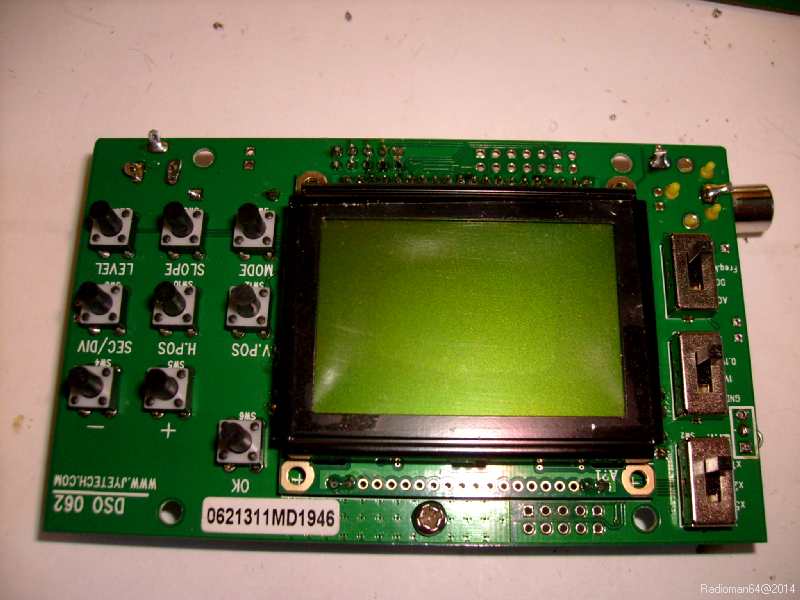

Voila!...l'appareil est monté!...On va contrôler une dernière fois toutes les soudures à la loupe...S7300547S7300548

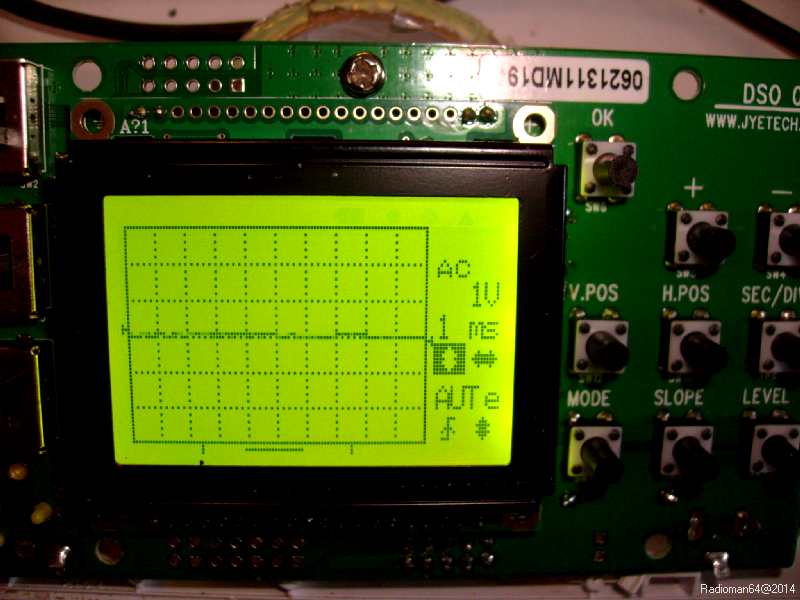

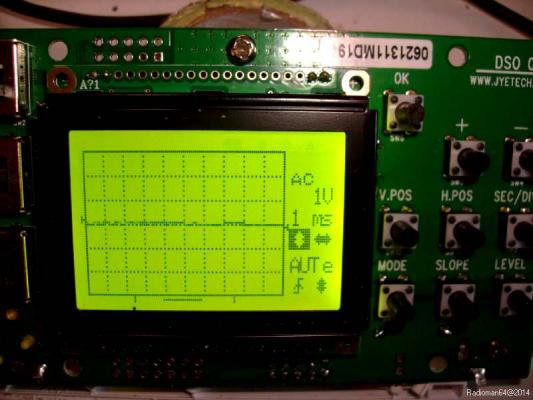

Il ne reste plus qu'à brancher l'alimentation!S7300553

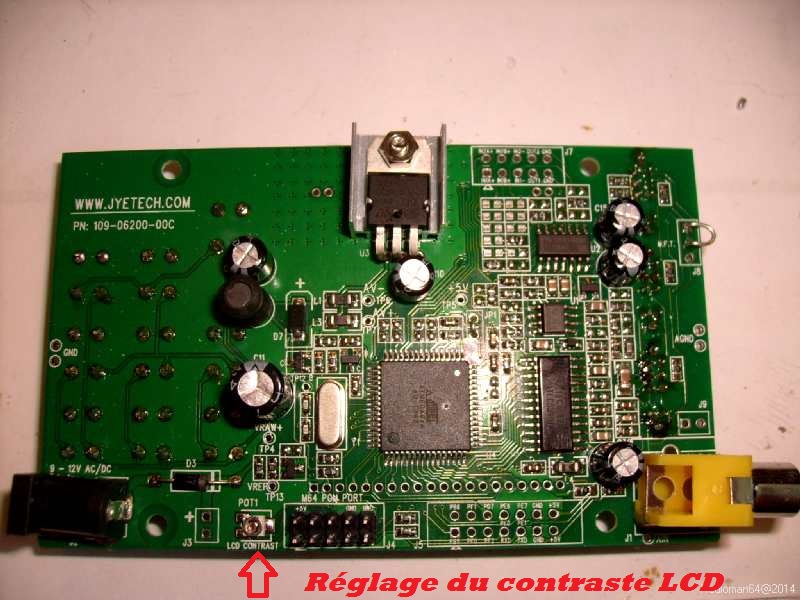

Hé bien...Ca a l'air de fonctionner!...Si l'afficheur est trop pale, ou bien si les inscriptions n'apparaissent pas le réglage du contraste se fait par un petit ajustable à coté de la prise d'alimentation marqué "LCD CONTRAST":

S7300530

S7300559

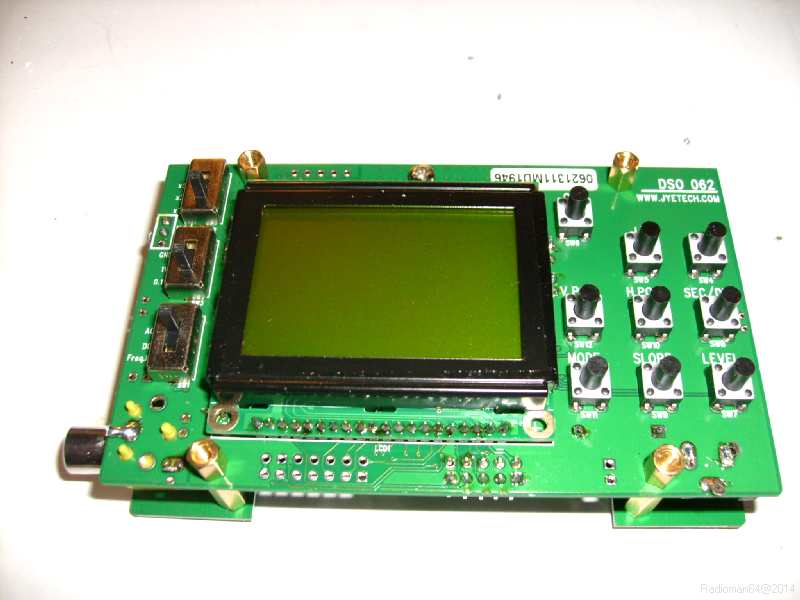

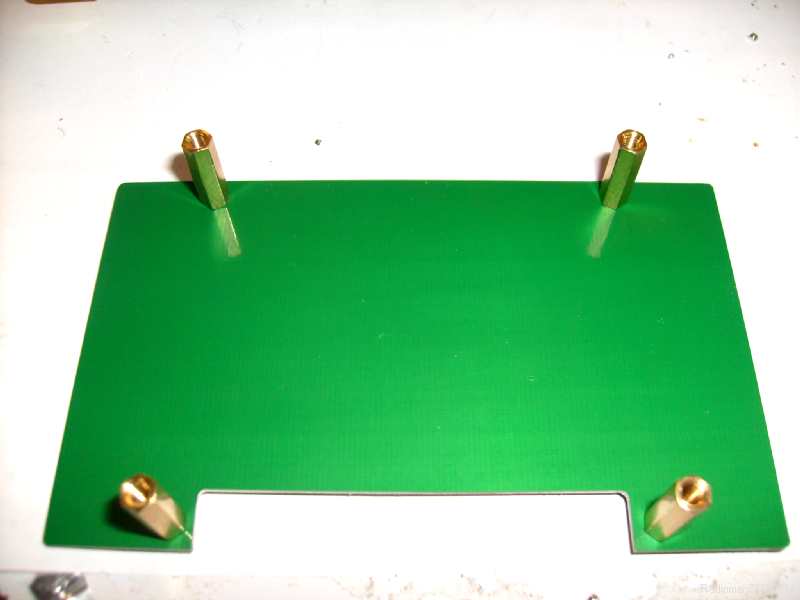

On va monter maintenant le fond et la face avant: Les entretoises longues sont vissées sur le fond!S7300560

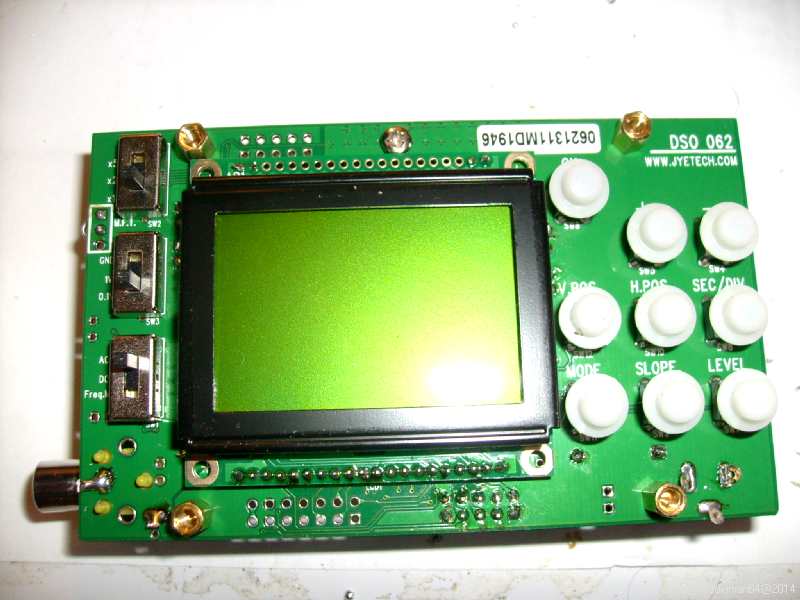

On le visse sur le circuit principal avec les entretoises courtes...S7300563

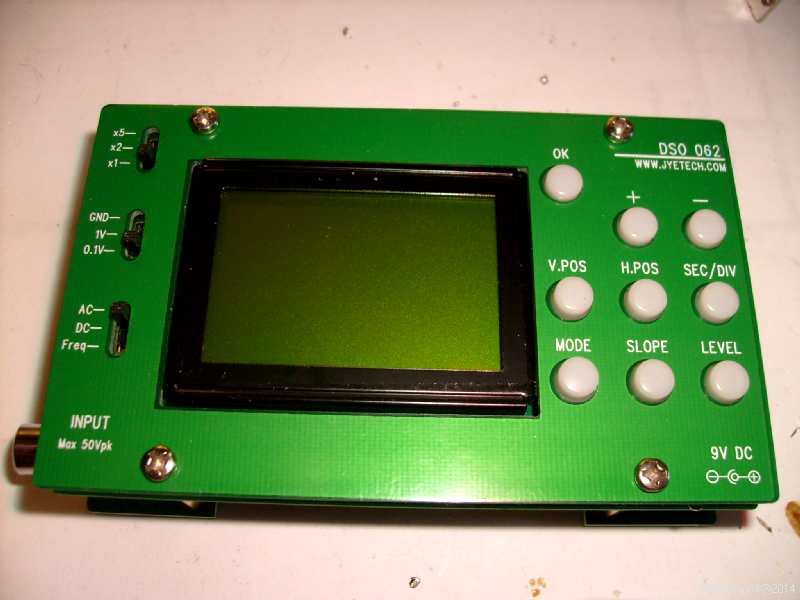

On met les cabochons blancs sur les boutons poussoirsS7300564

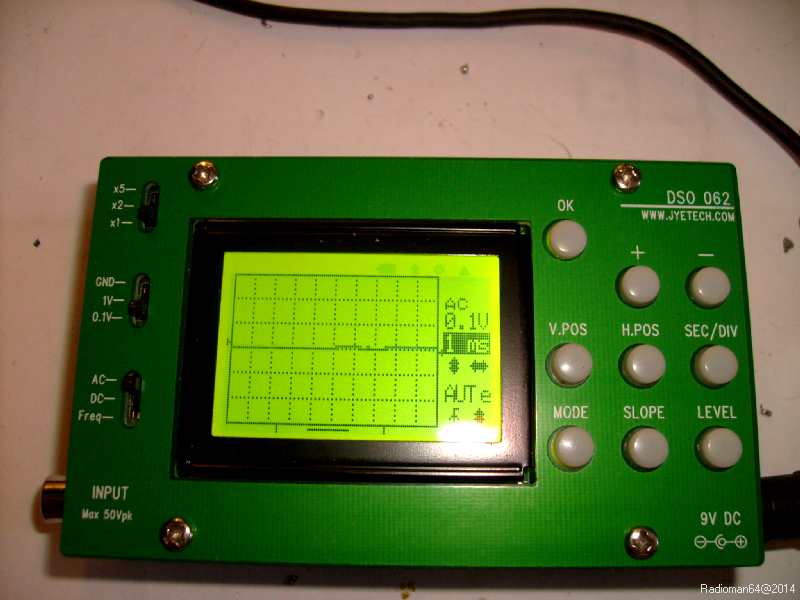

Et on termine en vissant la face avant par dessus..Si tout est bien aligné cela doit passer sans jeu et sans frottement!S7300566

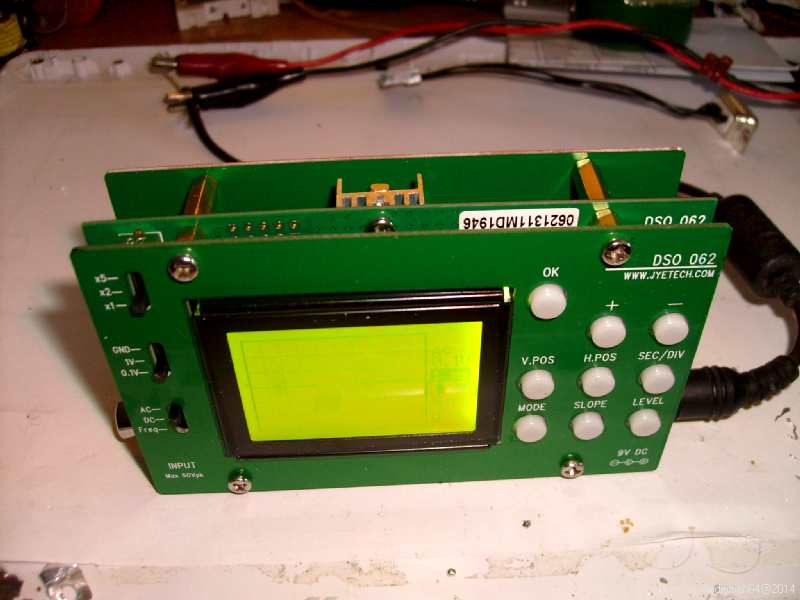

Le fonctionnement est à nouveau vérifié!...Sympa ce petit appareil!

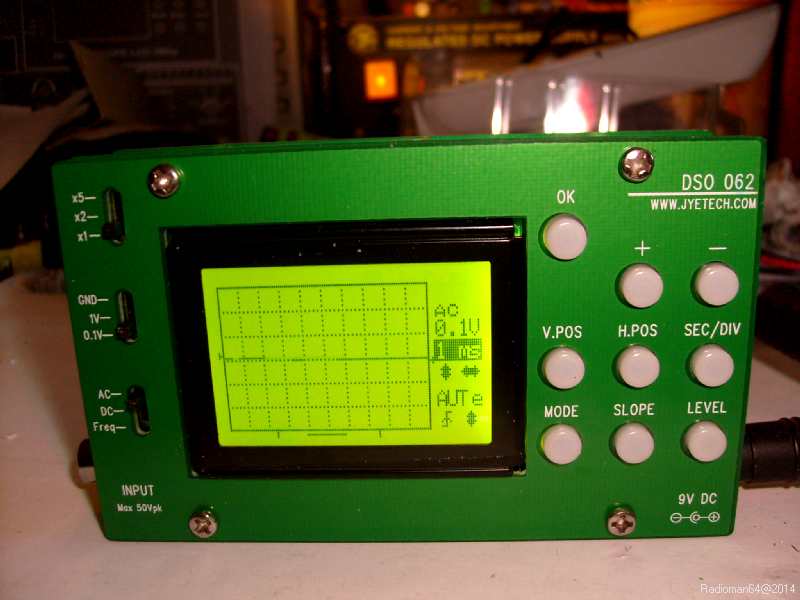

..S7300569

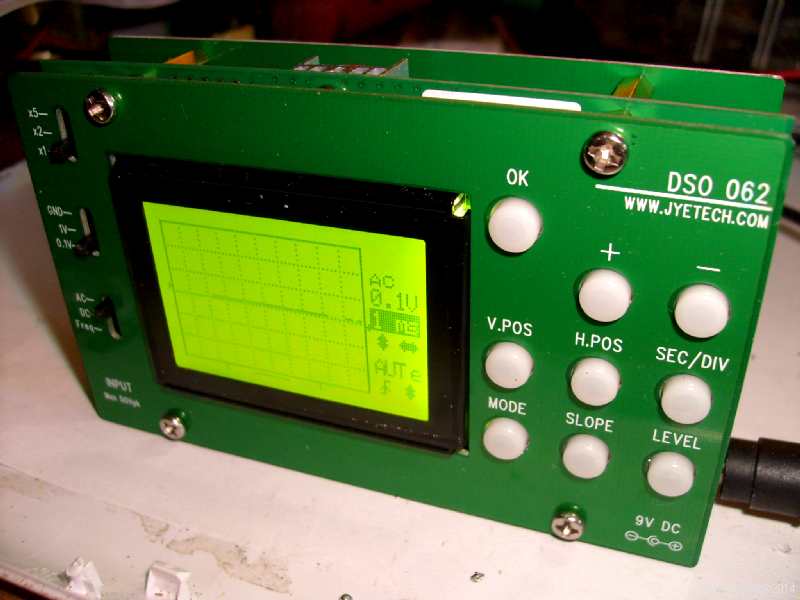

S7300571

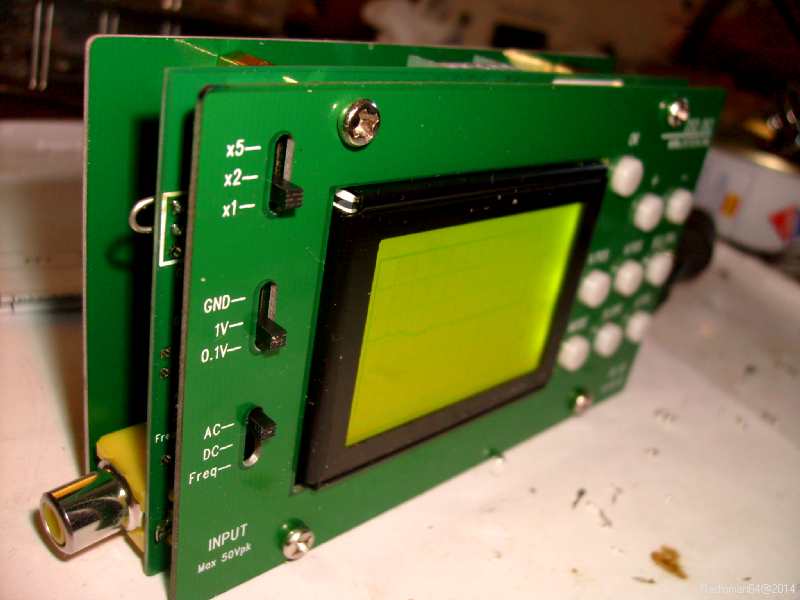

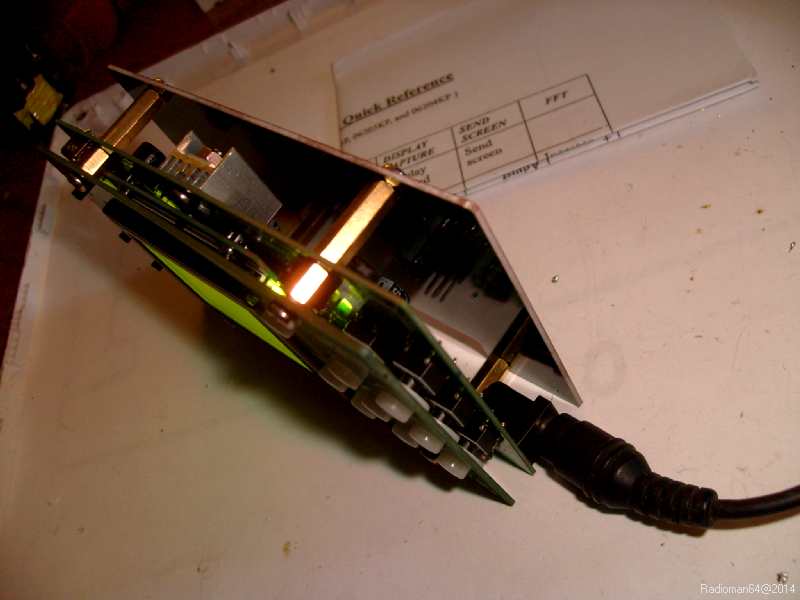

S7300574S7300572



 On va maintenant le tester sur différentes formes de signaux.

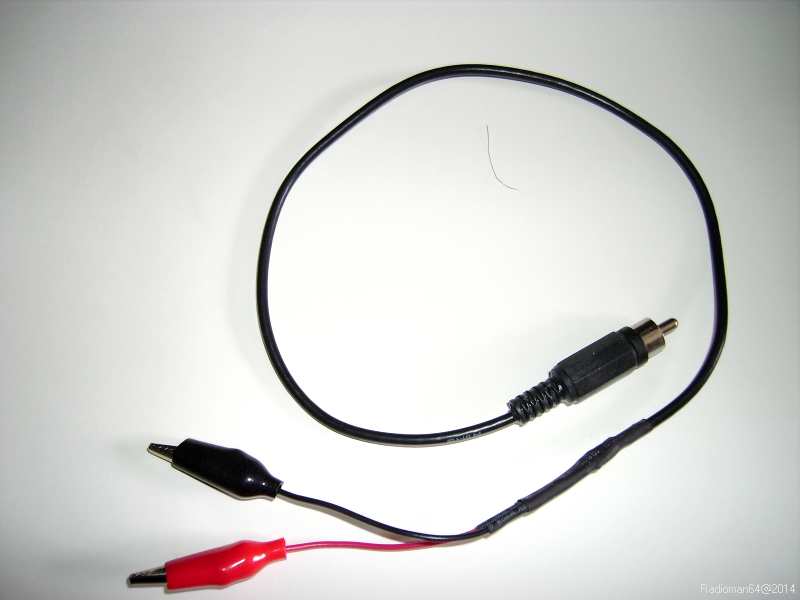

En premier j'ai assemblé le cordon de mesure avec les éléments fournis:Imgp0001 5

On le branche dans la fiche "RCA" sur le coté pour vérifier le signal de test:Imgp0007 3

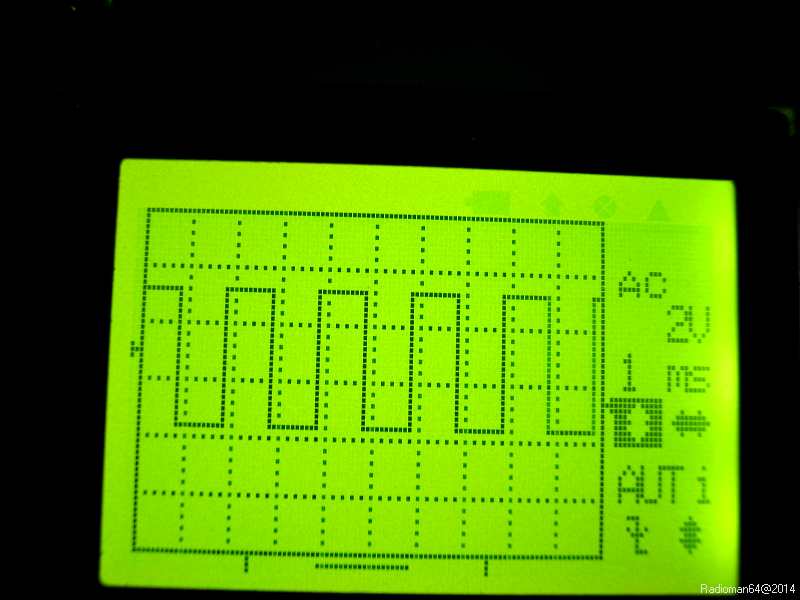

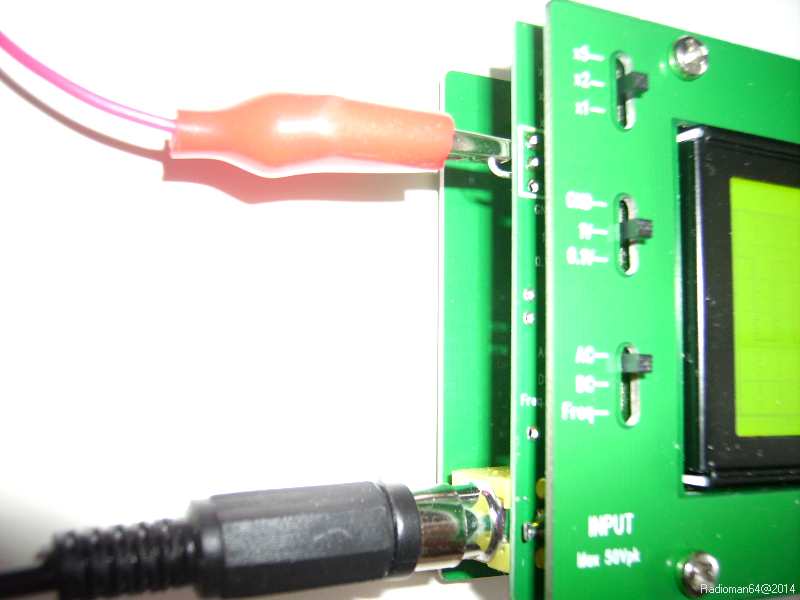

Pour cela la pince rouge est branchée sur le point test:Imgp0006 6

Et voila un beau signal carré obtenu sur l'écran..!

La trace est très fine et particulièrement stable!

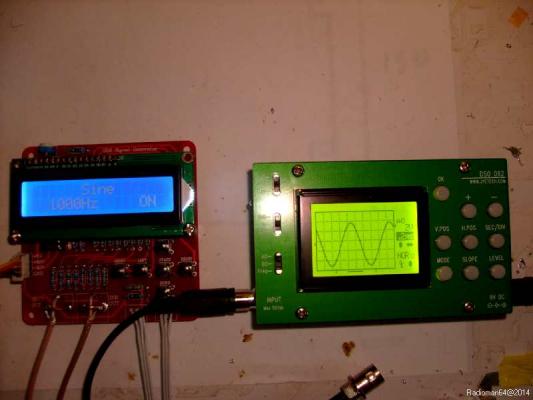

J'ai branché ensuite le générateur de fonctions DDS construit précédemment:S7300581

Voila une belle sinusoïde..!S7300585

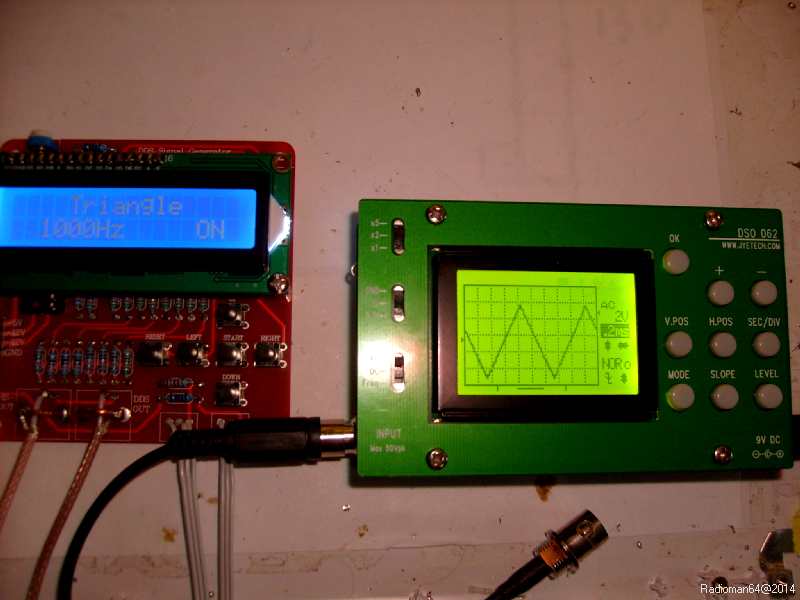

Un signal triangulaire...S7300587

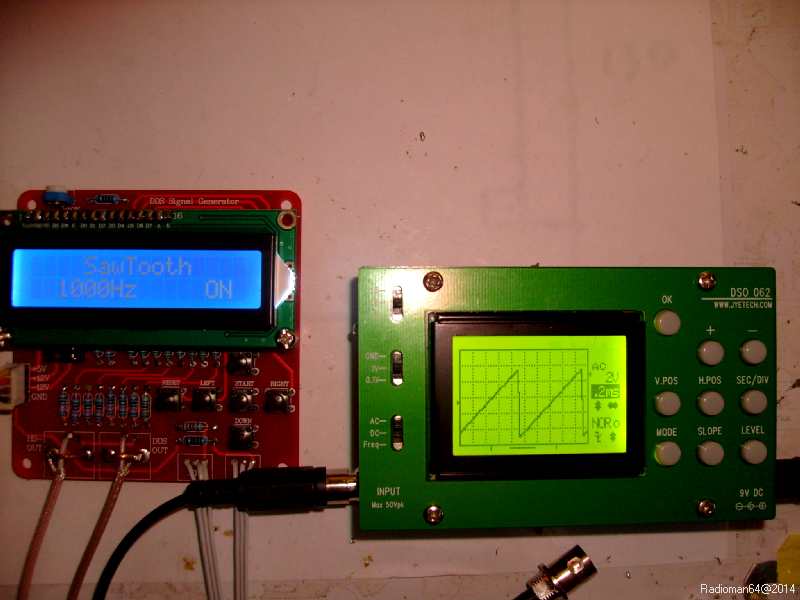

En dents de scie...S7300589

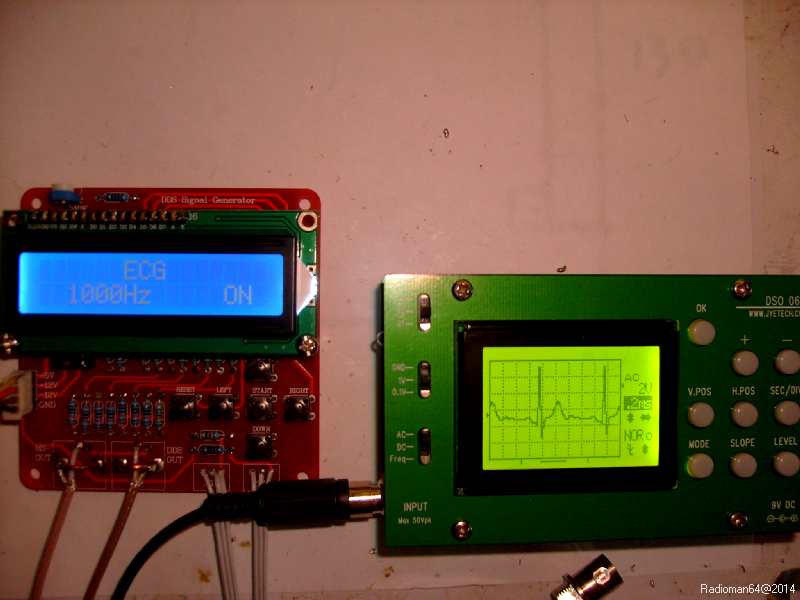

et un Signal ECG (rythme cardiaque)...

Les boutons permettent le cadrage vertical et horizontal ainsi qu'une variation de la base de temps...

Toutes les fonctions sont détaillées dans la petite notice jointe au kit!...et téléchargeable sur le site internet!

On trouve sur Youtube de nombreuses videos de cet appareil j'en ai sélectionné une où l'auteur fait des tests avec un générateur de bruits:

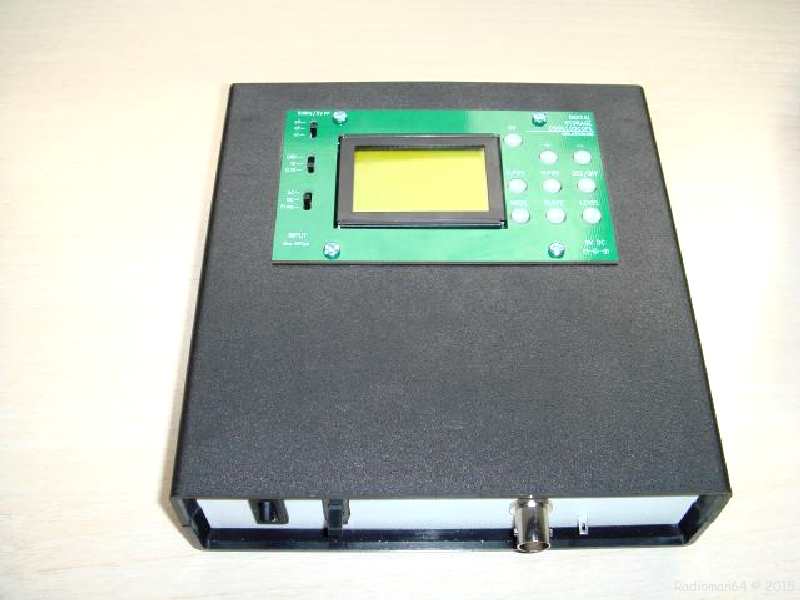

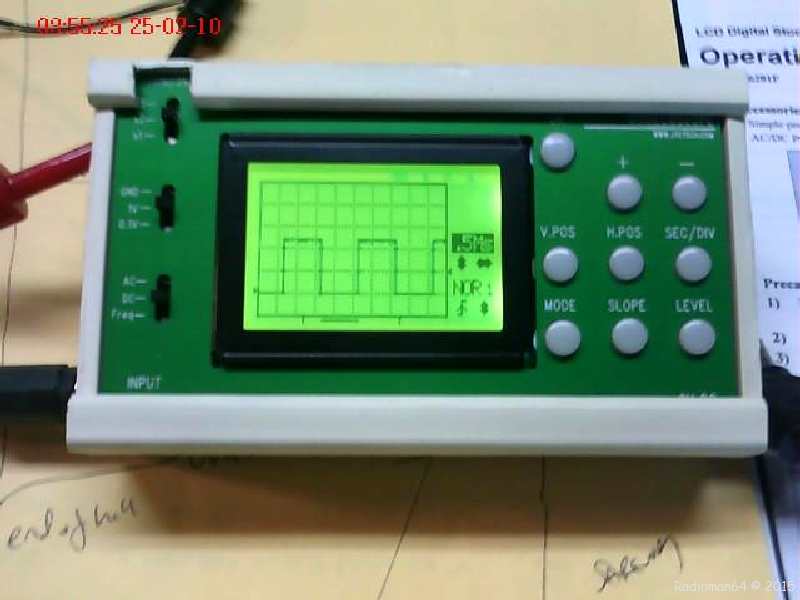

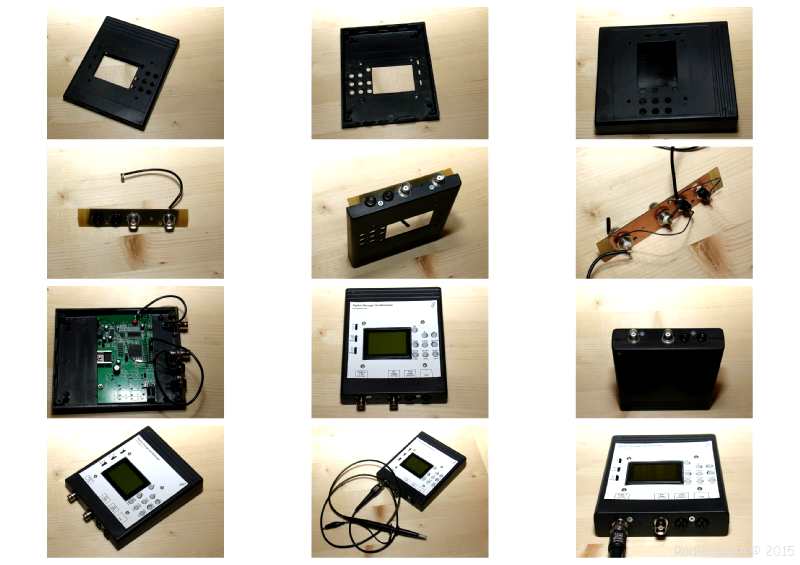

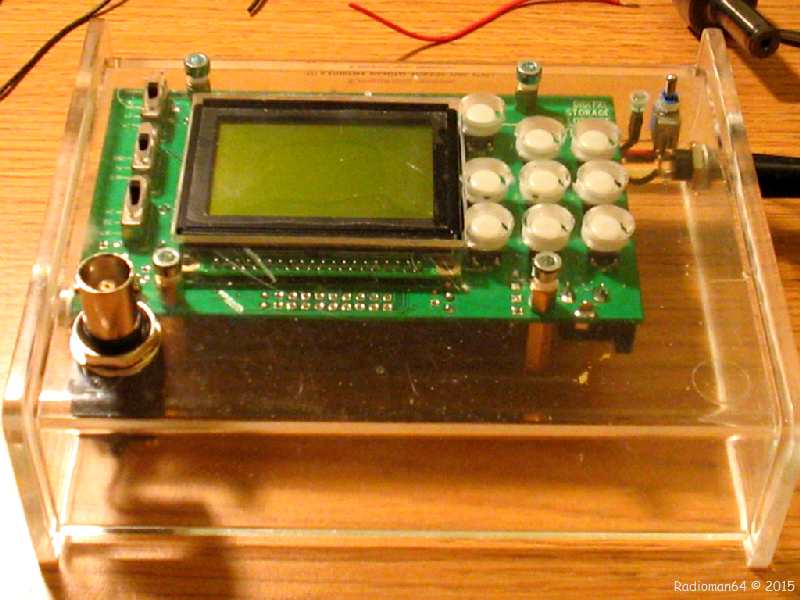

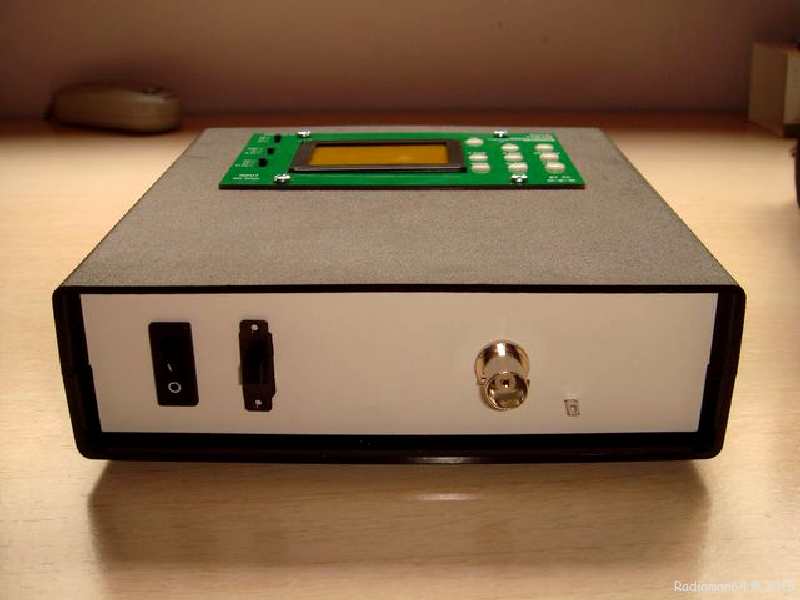

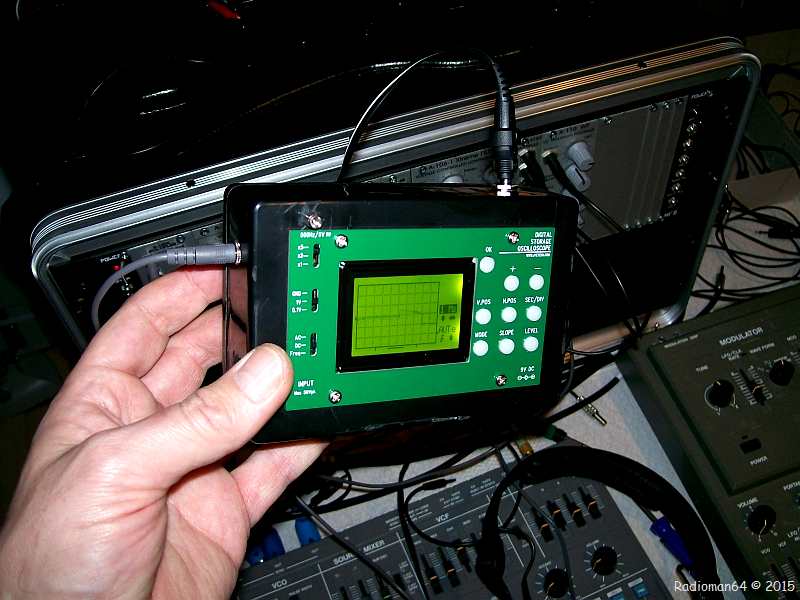

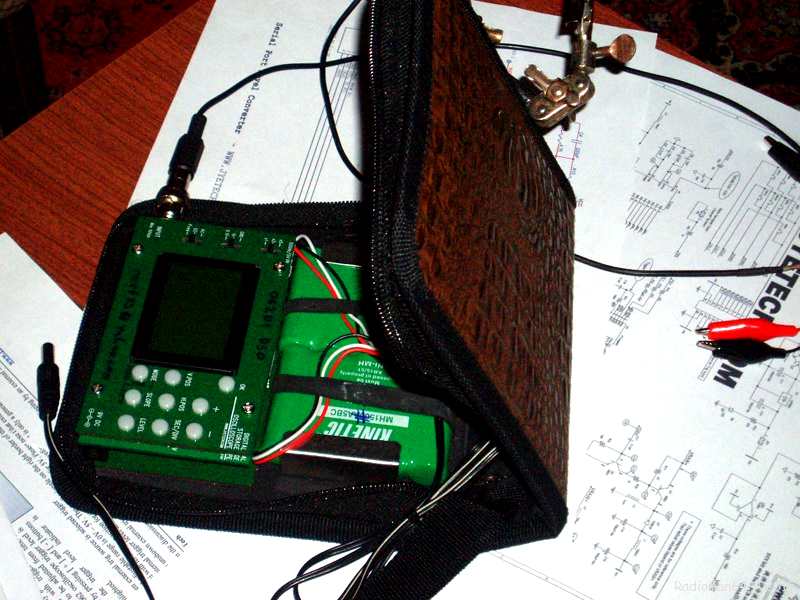

On trouve également sur le site de jytech des photos de "mises en boites" pour ce petit oscillo, à chacun ensuite de s'en inspirer pour une réalisation personnelle:

Img5865sCid pic02251095218Osc 1Osc 2Wallet o scope sideviewSheet 001

Et voila, j'espère que tout cela vous donnera quelques idées pour faire votre propre oscilloscope miniature à amener partout!

Pour ma part il va entrer dans le cadre d'un projet plus complexe:

Un banc de mesures pour amplificateur B.F

Tous les détails ici:

=> BANC DE MESURES <=

Date de dernière mise à jour : 05/07/2021

Commentaires

  • Thierry L
    • 1. Thierry L Le 09/01/2017
    bonjour
    A noter que sur l'exemplaire que j'ai reçu, le composant à quartz (coque allongée dorée avec marqué 2000 sur le dessus) n'était pas prémonté comme on le voit sur vos photos, donc attention à le poser avant l'afficheur sinon trop tard on ne pourra plus le poser car l'afficheur masque son emplacement donc les pastilles à souder, à moins de tout déssouder...Sinon à la fin du montage rien ne marchait et j'ai remarqué que la self était défectueuse (une patte désolidarisée du corps) j'en ai fait part sur le site du fournisseur via Amazon, qui m'a remplacé non pas la seule self défectueuse mais l'ensemble de l'oscilloscope en moins d'1 semaine, désolé de la gène occasionnée ! J'ai été scotché ! . Chapeau !
  • aurélien
    • 2. aurélien Le 16/06/2015
    Bonjour,
    Merci pour ce partage et de toute ces explications.
    (Ainsi que la passion que vous nous partagé)
    Je me pose cependant une question
    L'appareil fait il testeur de composant ?
    Merci de votre réponse
    • radio-man64
      • radio-man64Le 16/06/2015
      bjr, non, le testeur de composants est ici: http://radioman64.e-monsite.com/pages/appareils-de-mesure-en-kit/testeur-universel-de-composants.html cdlt domi64
  • Mika
    • 3. Mika Le 03/02/2015
    Bonsoir,

    Vous écrivez : "c'est une 1N4007, Le coté anode est repéré par un trait blanc sur le composant".

    Ca ne serait pas plutôt la Cathode repérée par le trait blanc ?
    • radio-man64
      • radio-man64Le 04/02/2015
      bjr, merci de m'avoir signalé cette erreur! corrigée dans le texte! cdlt domi64
  • bouilleux jean-pierre
    • 4. bouilleux jean-pierre Le 13/10/2014
    bonjour. je suis de radio-fil depuis peu "6414" BOUILLEUX Jean-Pierre, et j'ai admire votre excellent travail aussi bien en recommandations et travail de recherche. helas n'ayant pas capacites, je reste en plan. Mon probleme j'ai achete chez bobowaytoway " honk kong un appareil type "DIY KIT m168 capacitance esr ,inductancemetre testeur PNP NPN MOFSET et je n'ai trouve trouve aucune doc, : je suis a la retraite depuis 2 ans j'etais electromecanicien chez Potain "les grues" et j'ai voulu me mettre a bricoler dans les vieux postes. ayant besoin de petit materiel , j'avais opte pour celui-ci, je croyais avoir une notice de montage mais rien dans le colis, et c'est en cherchant que je vous ai trouve. si vous pouviez m'en dire plus comment vous avez decouvert des notices ou autres pour votre oscilloscope ce serait sympa. en tout cas merci de votre reponse . tres cordialement. jpb. te. 06.01.76.58.75
    • radio-man64
      • radio-man64Le 13/10/2014
      Bjr, Toutes les notices de ces kits sont en anglais, c'est pour cela que j'ai détaillé le montage pas à pas! Pour l'oscilloscope il est nécessaire de savoir faire des soudures tres fines...La doc en Anglais est sur le site du fabricant: jytech le lien est donné dans l'article! Cdlt Domi64
  • Georges Giralt
    • 5. Georges Giralt Le 10/10/2014
    Bonjour,
    Cet oscillo permet t'il d'accéder à la voie X ? Si oui, il ferait un bel afficheur dans un wobbulateur, non ?
    • radio-man64
      • radio-man64Le 10/10/2014
      Bjr, Non ce modele n'a pas d'entrée X ...C'est l'entrée de gamme! Pour ma part il va entrer (avec le générateur de fonctions) dans la construction d'un banc de test pour amplificateurs BF... il y a d'autres modèles sur le site du fabricant jyetech qui sont plus complets! Cdlt Domi64
