Testeur de composants 2018

Il y a longtemps que je n'avais pas monté un kit de testeur de composants!

Celui que je vous propose a plusieurs avantages:

Tout d'abord son prix...9,00€ port compris

Ensuite il est fourni avec son boîtier pré-percé et pré-découpé: dispo en 3 couleurs:

Transparent, noir, ou blanc....C'est cette dernière couleur que j'ai choisi.

Enfin il est simple à monter et simple à utiliser...

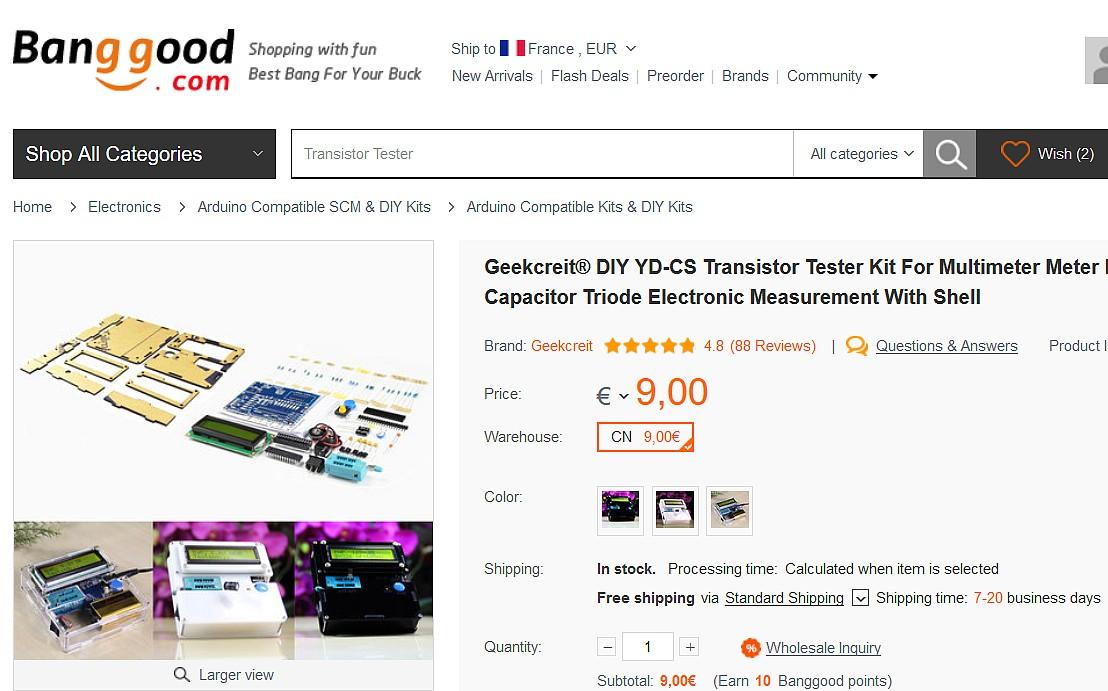

Voici à quoi ça ressemble:

Tester 1

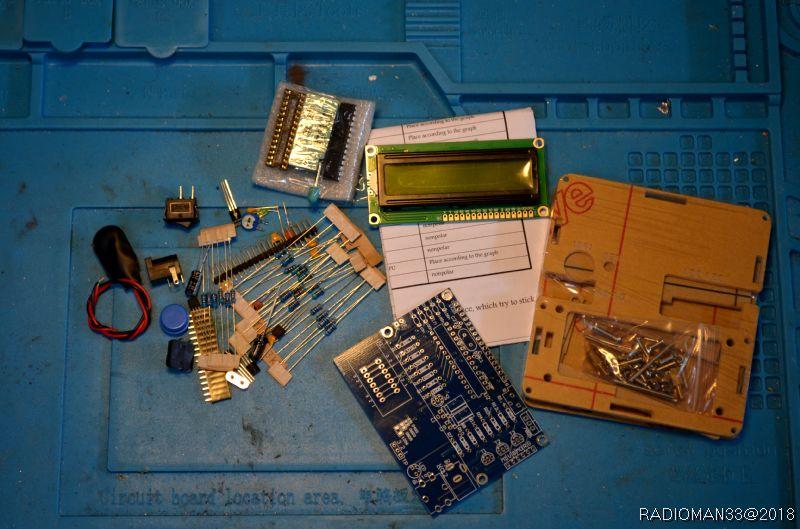

Voilà ce que j'ai reçu 15 jours après la commande:

Dsc 0134

A gauche les composants, au milieu un joli circuit imprimé sérigraphié, à droite les plaques de plexi pour monter le boîtier.

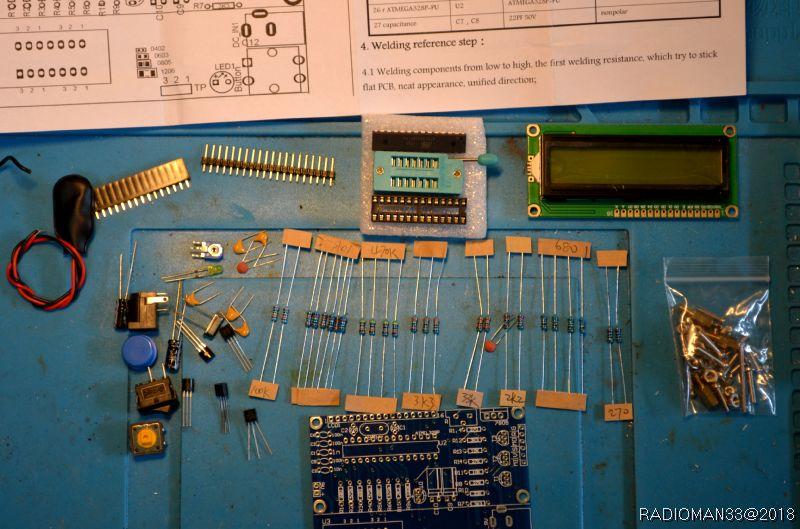

Dsc 0138

Les résistances sont classées par valeur et clairement identifiées, pour une fois on dispose d'une notice grand format pour le montage:

Notice testeur yd csNotice testeur yd cs (218.25 Ko)

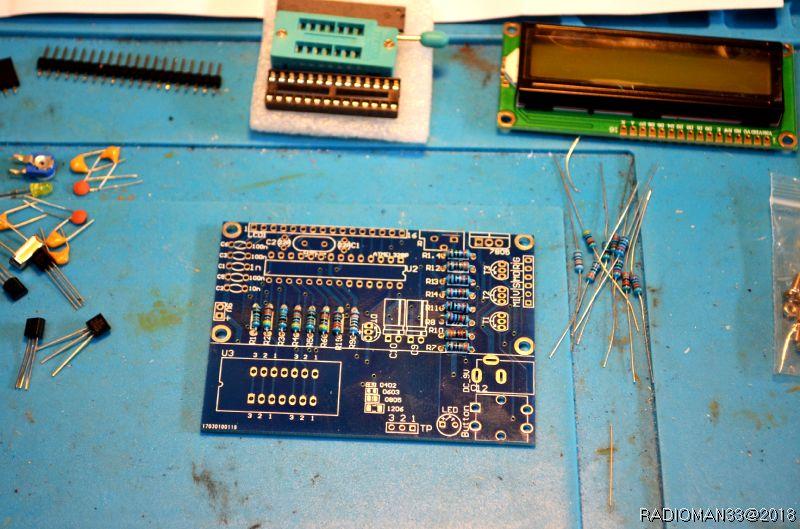

On va commencer par le montage des résistances:

Dsc 0141

A noter sur le coté droit toutes celles que j'ai en trop...

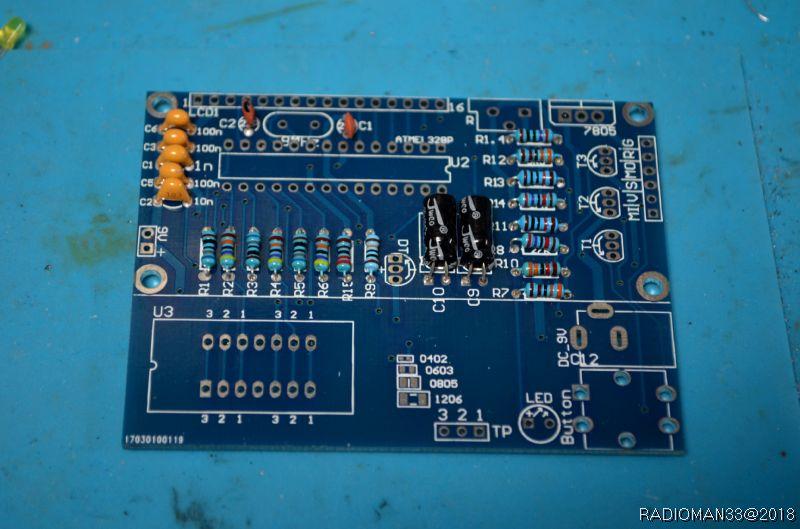

On continue avec le montage des condensateurs, attention le marquage est très petit , quand aux condensateurs chimiques le négatif est indiqué par un grand trait vertical:

Dsc 0147

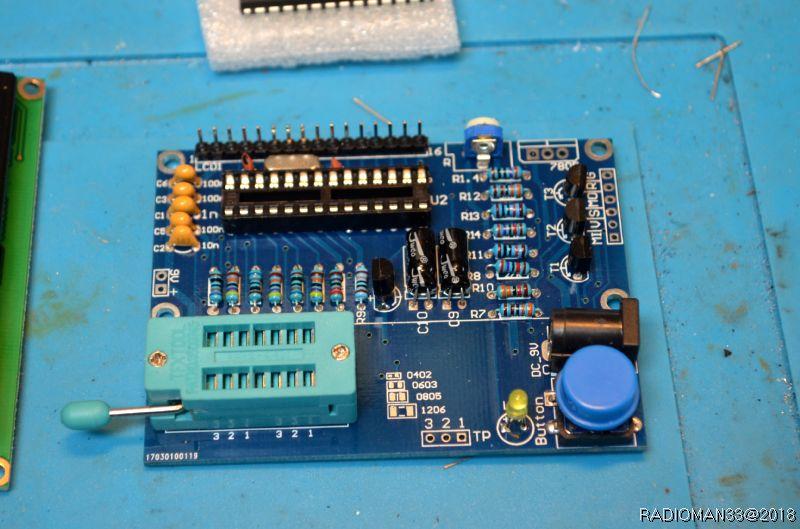

On montera ensuite les autres composants, seule précaution la diode LED est à souder à 1,5cm du circuit !

Attention à la diode zener réf "DT" sur le circuit qui est dans un boitier TO92 comme les 3 petits transistors...

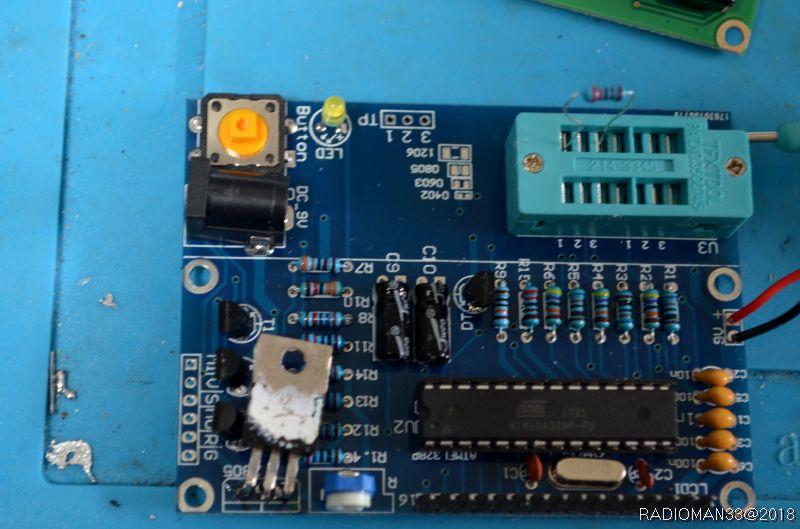

Dsc 0157Le régulateur fourni est un 78L05 monté  lui aussi dans un boitier TO92...

Le branchement n'est pas indiqué et évidemment je l'ai branché a l'envers !

Je m'en suis rendu compte à la première mise sous tension et j'ai été obligé de le remplacer par un 7805 que j'avais en stock!

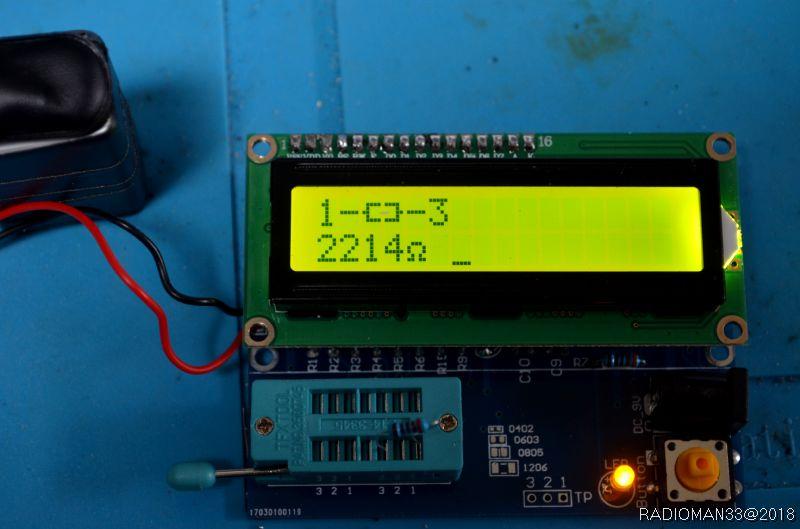

Dsc 0169On branche la pile et ..... Ca fonctionne!

Dsc 0164

Finalement, à part ce petit pb il a fonctionné (presque) du premier coup!

Maintenant il faut monter le boîtier!

Là on va se débrouiller seul car aucune indication n'est donné...

Après de nombreux essais j'ai trouvé une solution qui permet un assemblage qui m'a paru logique:

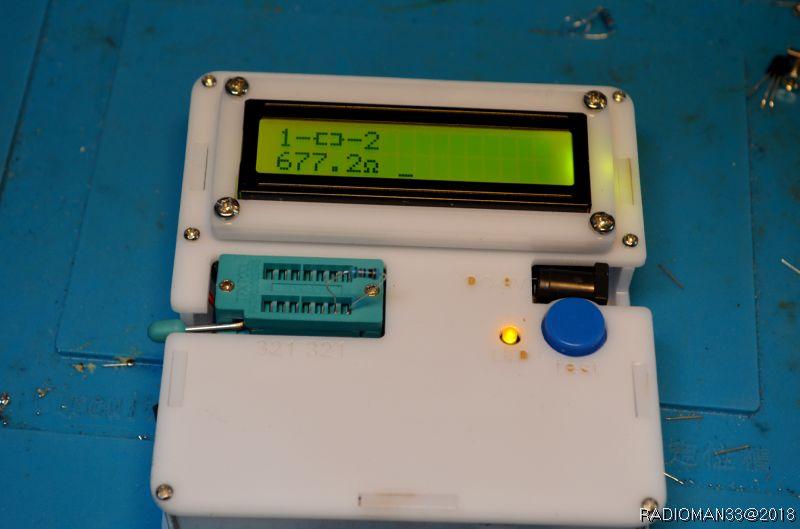

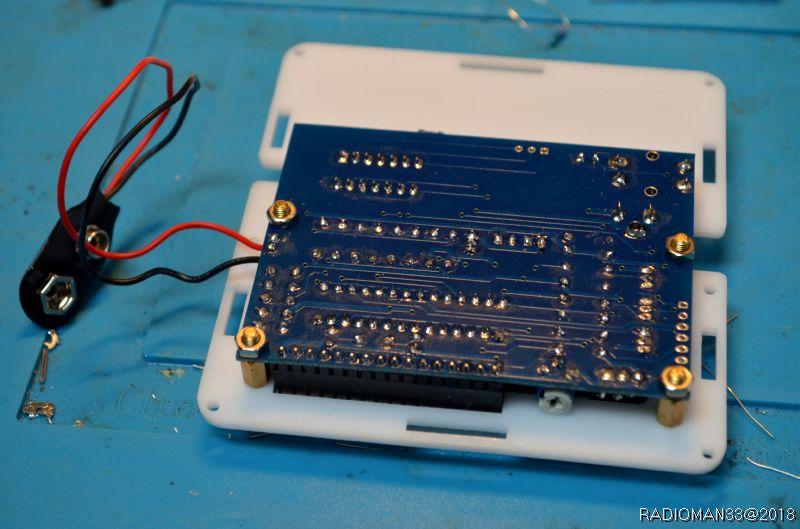

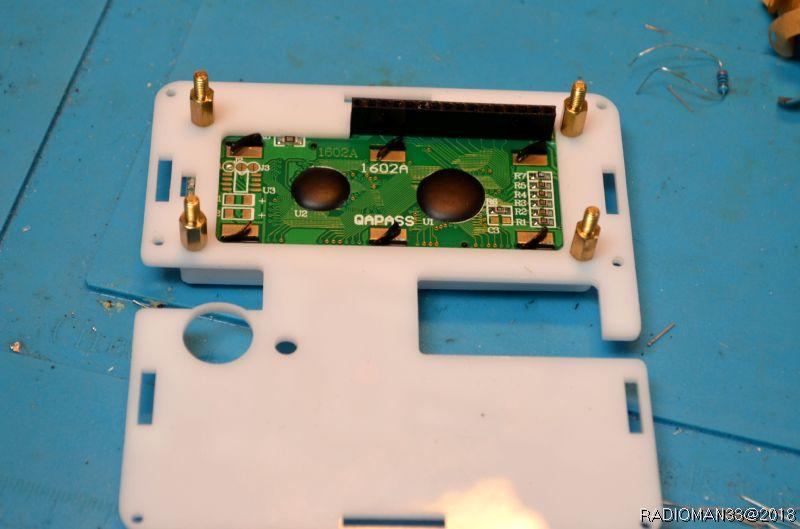

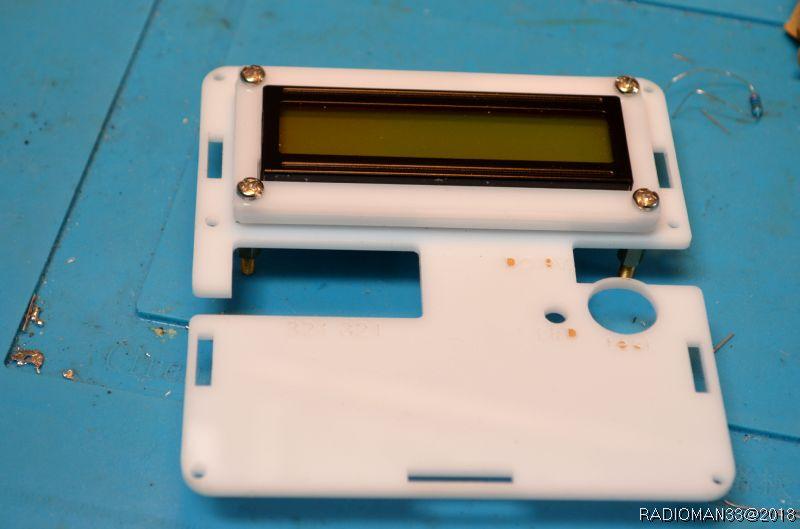

Tout d'abord l'afficheur...Il se monte par dessus la plaque de plexi avec ses deux cadres pour le guiderDsc 0171Dsc 0173Dessous les 4 entretoises en laiton vont fixer le circuit imprimé:Dsc 175Le circuit est maintenu par 4 écrous vissés sur les entretoises.Dsc 0177

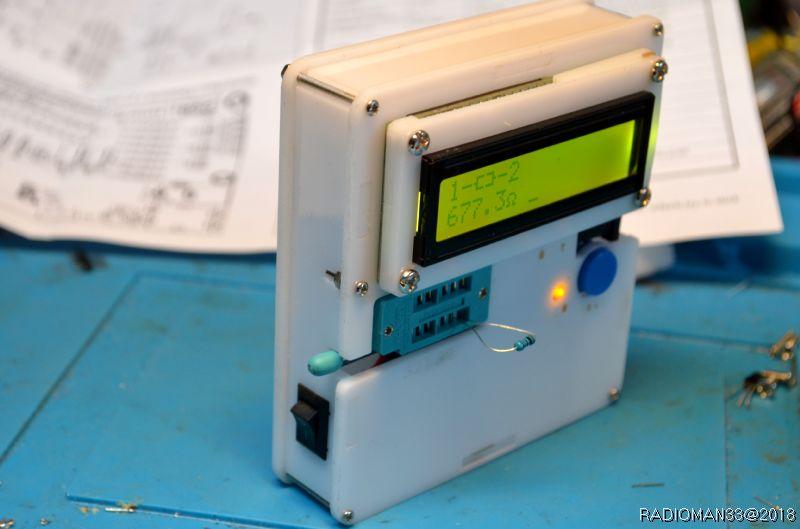

Et voici le boîtier monté vue de dessus: les découpes tombent bien pile en face, le résultat final est assez sympa!Dsc 0182J'aurais pu en rester là mais avoir seulement le support à verrouillage pour tester tous les composants, c'est pas très pratique!

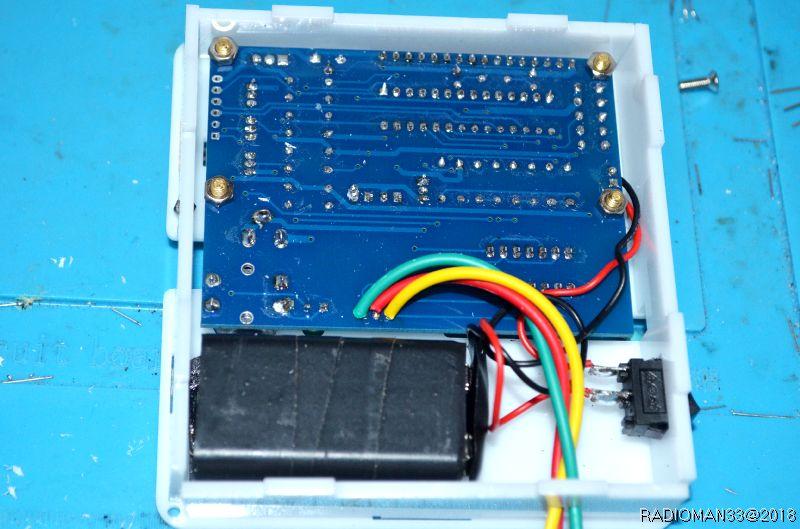

J'ai donc percé un trou dans la plaque du bas et j'ai fait passer 3 cordons avec à l'autre bout des pinces crocodiles:Dsc 0185

A noter que le circuit imprimé est prévu pour cette "extension" les points TP1, TP2, TP3 y sont clairement repérés.

Mes 3 fils passent à coté de la pile de 9V qui a été isolée avec du scotch plastique pour éviter tout risque de court-circuit.

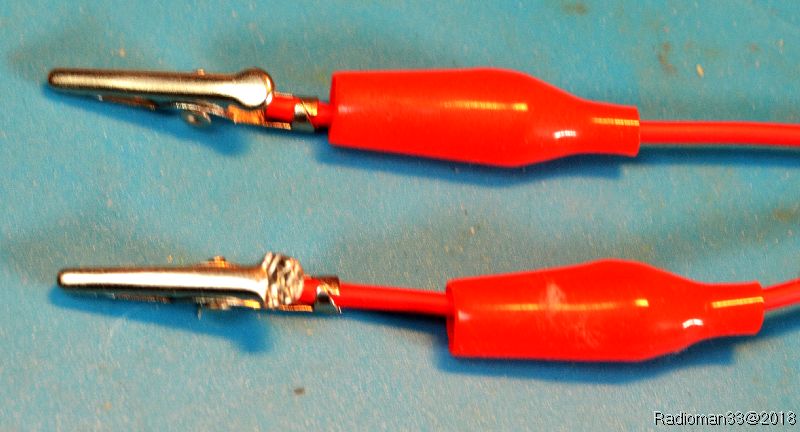

Une petite astuce:

Ces pinces crocodiles montées sur des cordons de différentes couleurs ont un gros défaut:

Elles sont arrondies et si on pince quelque chose avec on n'y arrive pas les doigts glissent sur les cotés!

J'ai donc aplati à la pince plate la partie sur laquelle on appuie et miracle, ça ne glisse plus:

Crocos



Dsc 0192

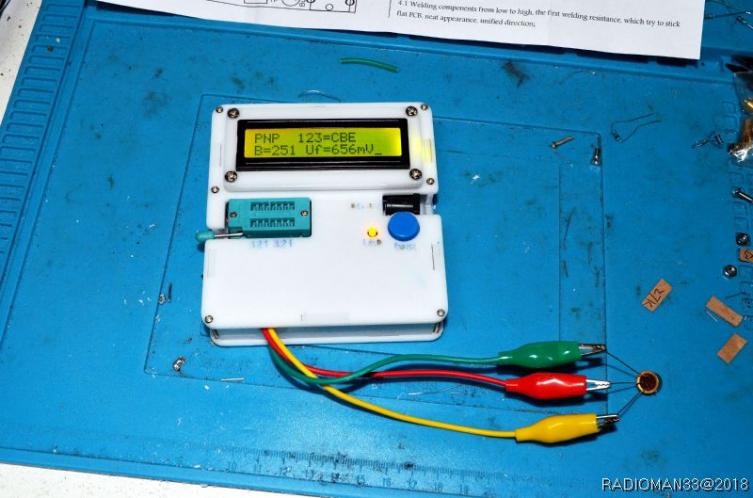

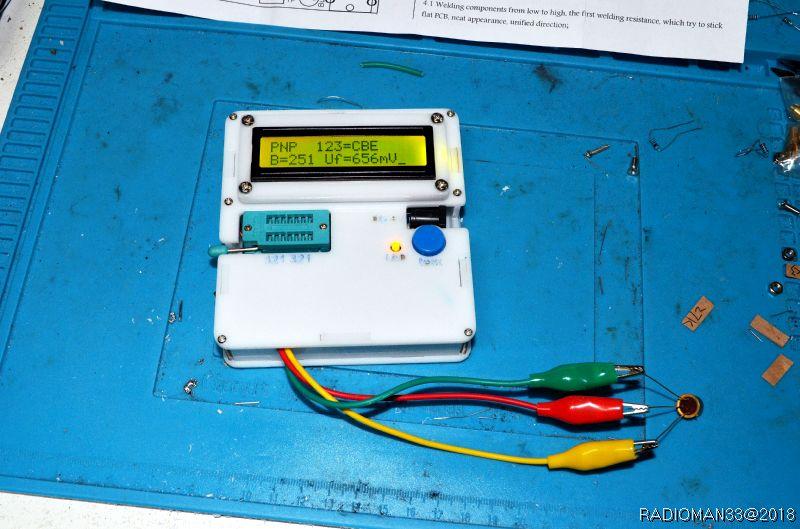

Voici le test d'un transistor pris au hasard dans un casier...

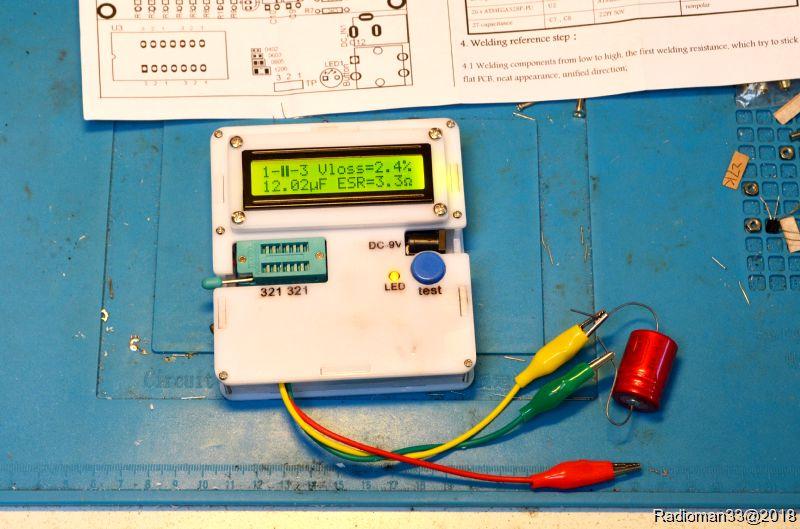

Et le test d'un condensateur chimique de 15µF350V:

Dsc 197

Un peu de peinture noire dans les gravures du boîtier permet une meilleure lecture...

Cet appareil permet de tester les composants les plus courants avec toujours une facilité déconcertante!



Date de dernière mise à jour : 22/04/2018

Commentaires

  • christian denoux
    • 1. christian denoux Le 21/08/2018
    bonsoir domi
    impec , ça a marché du premier coup sauf une remarque , on a l'impression que l'afficheur ne donne rien.
    il suffit de bouger le petit potentiomètre jusqu'à ce que l'afficheur devienne noir et revenir en arrière pour avoir une lecture.
    • radio-man64
      • radio-man64Le 22/08/2018
      bjr, oui, c'est normal: c'est le réglage de contraste de l'afficheur! cdlt domi
